Kostenersparnis mit intelligentem Licht- und HLK Management
Der Züblin- Präsenzmelder sorgt mit 2 unabhängigen Relais für ein
optimales Energiemanagement.
Relais 1 schaltet und regelt die Beleuchtung in Abhängigkeit von
anwesenden Personen und von Helligkeit. Relais 2 schaltet
potentialfrei und helligkeitsunabhängig Heizung, Lüftung oder Gongs
etc. (Schaltleistung max. 5A)
Beide Relais können per Zeitregler auf Impulsfunktion oder
Nachlaufzeit gestellt werden. Das an Relais 1 angeschlossene Licht
wird erst eingeschaltet, wenn die natürliche Helligkeit den am Gerät
eingestellten Wert unterschreitet und wieder automatisch
ausgeschaltet sobald der Helligkeitswert wieder überschritten wird.
Benützung der IR Fernbedienung
Vor der Benützung der Fernbedienung stellen Sie sicher, dass Hand-
Sender und der Präsenzmelder auf den gleichen Kanal eingestellt sind
(CH 1 / CH 2). Die maximale Reichweite des Senders beträgt 6 Meter
Luftlinie, direkter Sichtkontakt ist notwendig.
Mittels Schiebe-Wahlschalter R1 / R2 kann gewählt werden, ob der
Handsender Relais 1, oder Relais 2 ansteuert.
Mit dem Handsender können folgende Betriebsarten gewählt werden:
Automatik / (Dauerhaft) Ein (12h) / (Dauerhaft) Aus (6h) /.
Automatik- / Halbautomatikbetrieb / Reset
Wird der Melder ans Stromnetz angeschlossen, braucht er 60
Sekunden bis er betriebsbereit ist. Wird während den allerersten 20
Sekunden, an der Fernbedienung (nur im Relais 2 Modus!), für 5
Sekunden folgende Taste gedrückt gehalten, können
verschiedene Betriebsarten gewählt werden:
Lernen Taste = Reset, Rückstellung in die Werkseinstellung
ON Taste = Vollautomatik-Betrieb (Werkseinstellung)
OFF Taste = Halbautomatik-Betrieb

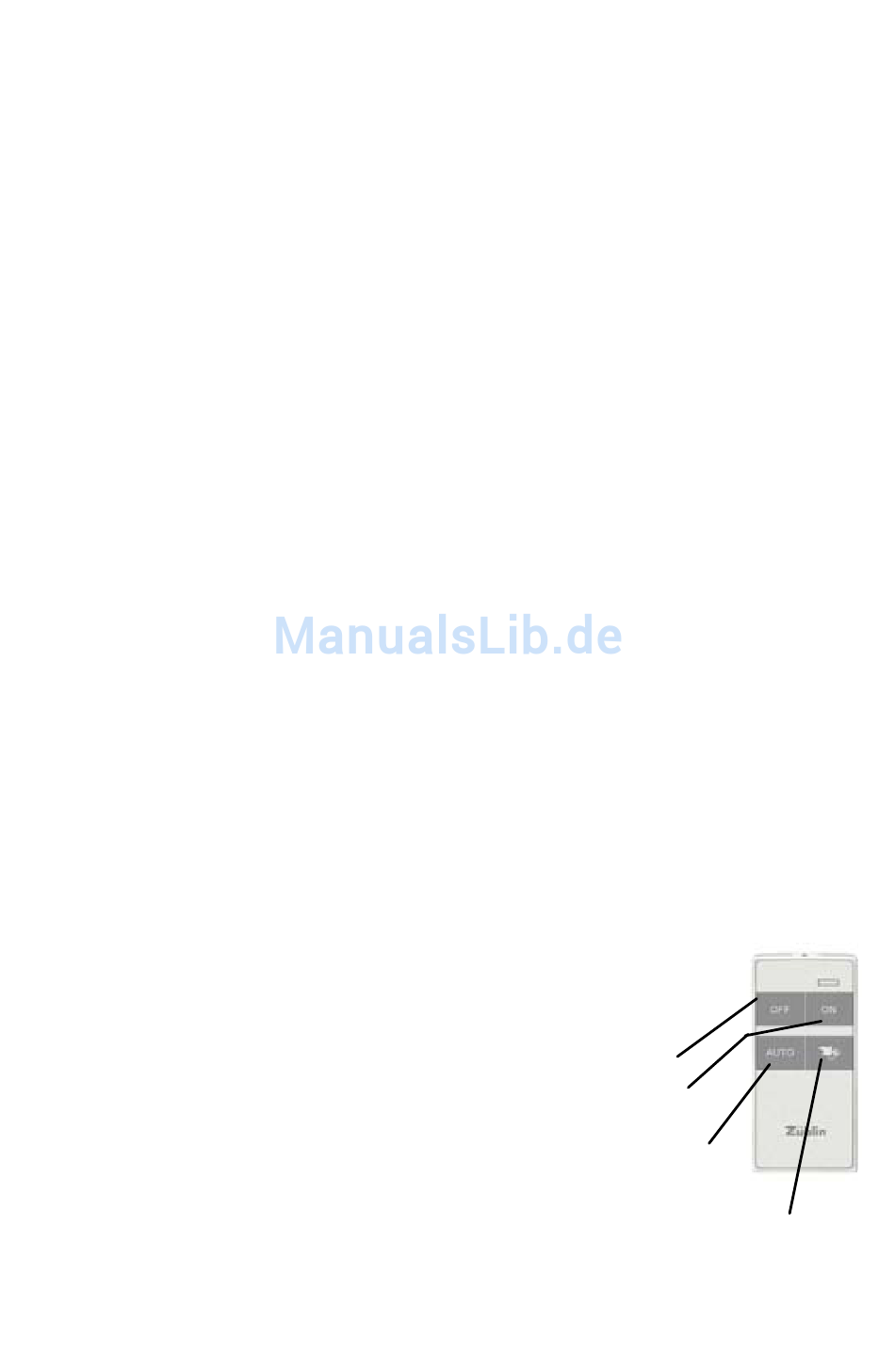

Funktion der FB-Tasten während dem Betrieb
OFF = Relais 1 od. 2 Aus (6h danach zurück zu Auto)
ON = Relais 1 od. 2 Ein (12h danach zurück zu Auto) *
AUTO = Relais 1 od. 2 Automatik-Betrieb
AUTO = 2x während 5 sec. drücken, oder 5 sec. lang
gedrückt gehalten = 2 Minuten lang Testmodus
Lern-Taste (Lux-Wert Speicherung) 2x während 5 sec. drücken, oder
5 sec. gedrückt halten. Am Melder muss Regler Lux dabei auf Pos.
learn sein! * Nicht aktivierbar während Impuls-Funktion
