Zublin Swiss Garde 360 Bedienungsanleitung
Melder mit ir fernbedienungs- und programmierfunktion.
Vorschau ausblenden
Andere Handbücher für Swiss Garde 360:
- Bedienungsanleitung (16 Seiten) ,
- Installationsanleitung (2 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Zublin Swiss Garde 360
Inhaltszusammenfassung für Zublin Swiss Garde 360

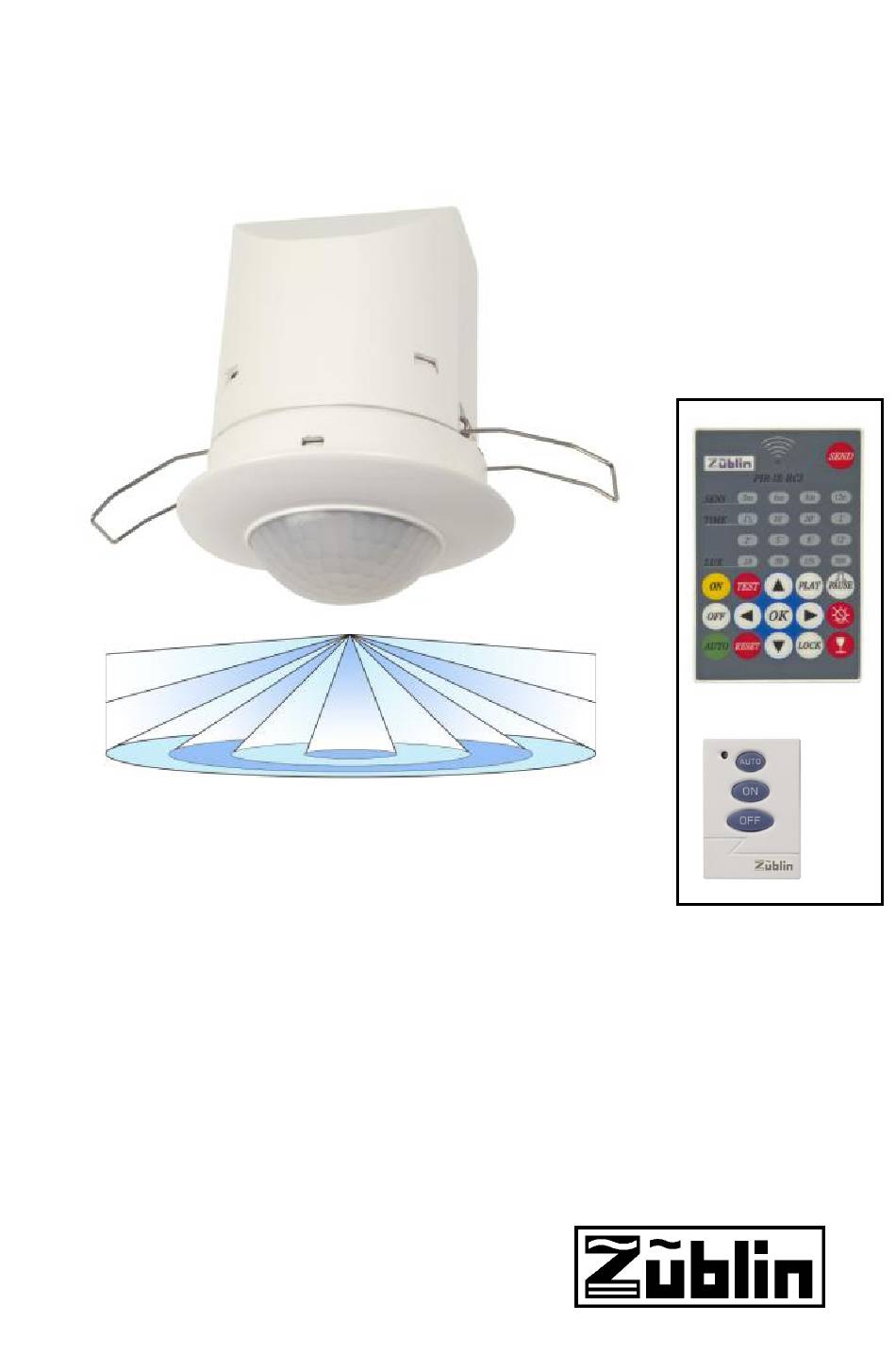

- Seite 1 Bedienungsanleitung Melder mit IR Fernbedienungs- und Programmierfunktion. erhältliches Zubehör Swiss Garde 360 Präsenz EB Accessoires disponible...
- Seite 2 Wichtige Hinweise -Bevor Sie mit der Installation des Bewegungsmelders beginnen, vergewissern Sie sich (mit Spannungsprüfer), ob die 230 Volt Netzzuleitung Spannungsfrei ist! -Installationen müssen durch eine Fachperson ausgeführt werden. -Der Bewegungsmelder ist nur für den Innenbereich geeignet -Sollten Funktionsstörungen wie Dauerlicht, selbständiges ein- und ausschalten auftreten, beachten Sie Seite 7 ‘‘Störungsbeseitigung‘‘.
- Seite 3 Anschlussbilder Achtung Schalten Sie vor der Montage unbedingt die Netzspannung frei! Standartinstallation; Optionaler Taster-Anschluss „R“, manuelles einschalten des Melders mittels des Anschluss „R“ Mehrere Bewegungsmelder in Kurzimpulsfunktion (KI) (max. 3-4) an einem Zeitrelais oder Treppenlichtzeitschalter, Türglocken usw.. Parallelschaltung mehrerer Bewegungsmelder mit zusätzlichem Schalter für Dauerlicht.
- Seite 4 Anschluss eines RC-Löchgliedes, (zwischen Nulleiter und geschalteter Phase L‘). Bei Interferenzen durch Parallelschalten von Sparlampen, Relais oder Fluoreszenzleuchten, sowie bei Störungen, verursacht durch Kapazitäten in den Leitungen. Varistor (zwischen Nulleiter und Phase L) bei Spannungsspitzen, wenn der Bewegungsmelder bei Netz-Schaltimpulsen einschaltet, blockiert, etc. Die Blende kann durch eine kleine Rotation abgenommen werden.
- Seite 5 Ansicht der Regler LED, blinkt 1x bei einer Erfassung, 3x wenn der LUX- oder TIME- Wert geändert wird, oder ein Befehl von der FB empfangen wurde. Zubehör: Melder mittels Fernbedienung fernparametrierbar Achtung! Reglerwerte werden durch manuelles Ändern der Werte LUX oder TIME während dem Betrieb sofort aktiv (bzw.
- Seite 6 Erfassungsbereich Der 360° rundum Erfassungsbereich sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die Reichweite ist abhängig von Montagehöhe und Gehrichtung. Da der Bewegungsmelder auf den Temperaturunterschied zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Situation des Montageortes (Bodenheizung usw.) variieren. Ansicht von oben Detektion frontal NICHT SENSIBEL...
- Seite 7 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: (Durchzug, Tiere, Heizun- nicht mehr aus: gen usw.) können Fehlschaltungen verursachen! -Der Bewegungsmelder ist zu sensibel, reduzieren Sie die Reichweite mit der Reichweitenregelung und/oder kleben Sie auf der Linse den Störbereich mit...
- Seite 8 Technische Daten Nennspannung: 230 Volt/50Hz 2300 W / 10A max. (cos φ = 1) Schaltleistung: 1150 VA / 5A max. induktiv (cos φ = 0,5) (Hinweis in der Gebrauchsanweisung!) Zeiteinstellung: Impuls ca. 1 sec (20 oder 60 sec Pause), ca. 10 sec bis 12min Dämmerungregler: 10-2000 Lux IR Fernbedienung:...
