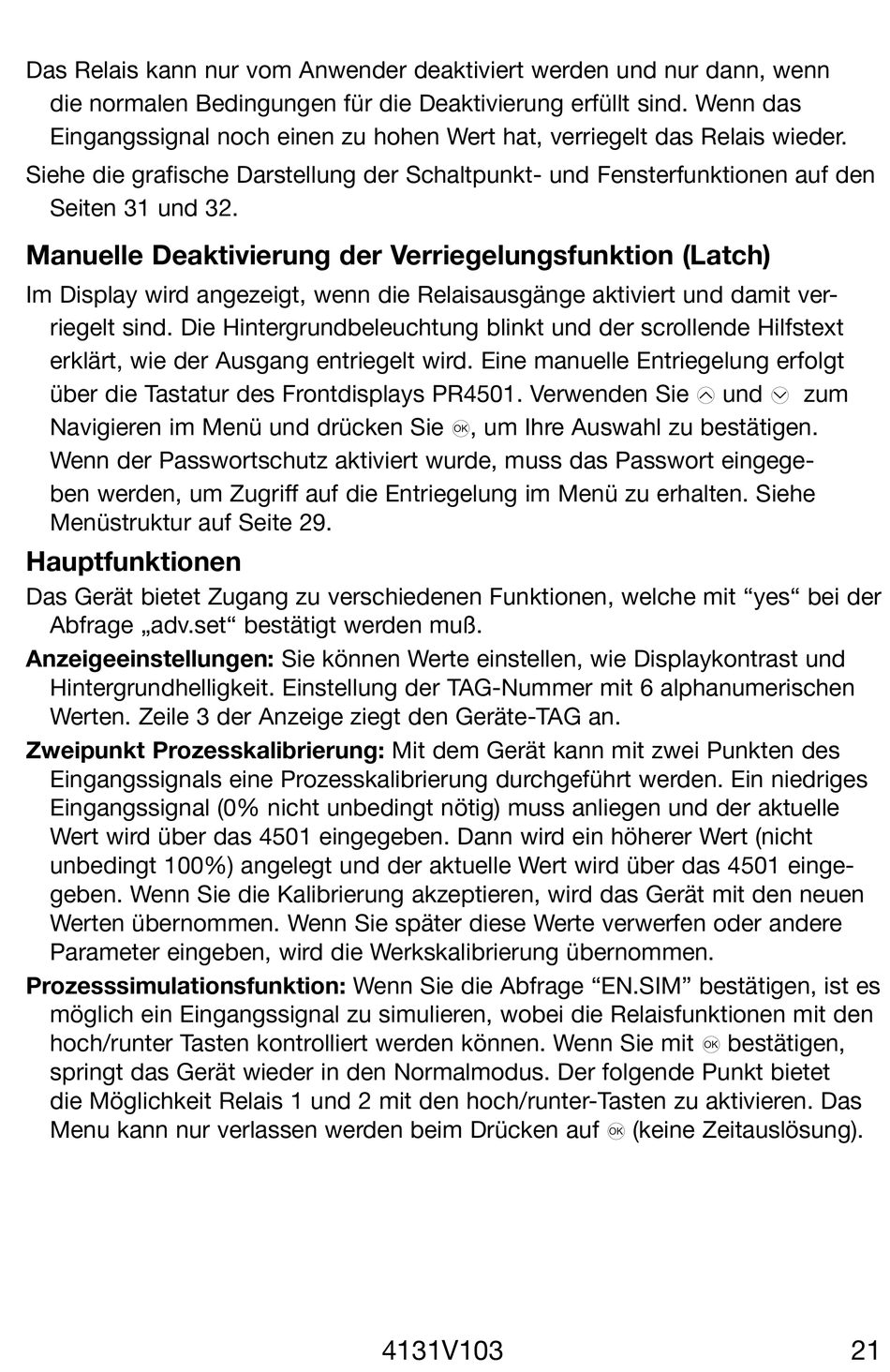

Das Relais kann nur vom Anwender deaktiviert werden und nur dann, wenn
die normalen Bedingungen für die Deaktivierung erfüllt sind. Wenn das
Eingangssignal noch einen zu hohen Wert hat, verriegelt das Relais wieder.
Siehe die grafische Darstellung der Schaltpunkt- und Fensterfunktionen auf den
Seiten 31 und 32.

Manuelle Deaktivierung der verriegelungsfunktion (Latch)

Im Display wird angezeigt, wenn die Relaisausgänge aktiviert und damit ver-
riegelt sind. Die Hintergrundbeleuchtung blinkt und der scrollende Hilfstext
erklärt, wie der Ausgang entriegelt wird. Eine manuelle Entriegelung erfolgt
über die Tastatur des Frontdisplays PR4501. Verwenden Sie 1 und 2 zum
Navigieren im Menü und drücken Sie 3, um Ihre Auswahl zu bestätigen.
Wenn der Passwortschutz aktiviert wurde, muss das Passwort eingege-
ben werden, um Zugriff auf die Entriegelung im Menü zu erhalten. Siehe
Menüstruktur auf Seite 29.

Hauptfunktionen

Das Gerät bietet Zugang zu verschiedenen Funktionen, welche mit "yes" bei der
Abfrage „adv.set" bestätigt werden muß.
Anzeigeeinstellungen: Sie können Werte einstellen, wie Displaykontrast und
Hintergrundhelligkeit. Einstellung der TAG-Nummer mit 6 alphanumerischen
Werten. Zeile 3 der Anzeige ziegt den Geräte-TAG an.
zweipunkt Prozesskalibrierung: Mit dem Gerät kann mit zwei Punkten des
Eingangssignals eine Prozesskalibrierung durchgeführt werden. Ein niedriges
Eingangssignal (0% nicht unbedingt nötig) muss anliegen und der aktuelle
Wert wird über das 4501 eingegeben. Dann wird ein höherer Wert (nicht
unbedingt 100%) angelegt und der aktuelle Wert wird über das 4501 einge-
geben. Wenn Sie die Kalibrierung akzeptieren, wird das Gerät mit den neuen
Werten übernommen. Wenn Sie später diese Werte verwerfen oder andere
Parameter eingeben, wird die Werkskalibrierung übernommen.
Prozesssimulationsfunktion: Wenn Sie die Abfrage "EN.SIM" bestätigen, ist es
möglich ein Eingangssignal zu simulieren, wobei die Relaisfunktionen mit den
hoch/runter Tasten kontrolliert werden können. Wenn Sie mit 3 bestätigen,
springt das Gerät wieder in den Normalmodus. Der folgende Punkt bietet
die Möglichkeit Relais 1 und 2 mit den hoch/runter-Tasten zu aktivieren. Das
Menu kann nur verlassen werden beim Drücken auf 3 (keine Zeitauslösung).
