6.
CPU-, Gehäuse- und Netzteillüfteranschlüsse,
(4-pol.CPU_FAN, 3-pol. CHA_FAN1-4, 3-pol. PWR_FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~2000mA (24 W max.)
oder insgesamt 1 A ~ 7A (84W max.) mit +12V. Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes
Kabels zum Erdungsstift des Anschlusses passen muss.

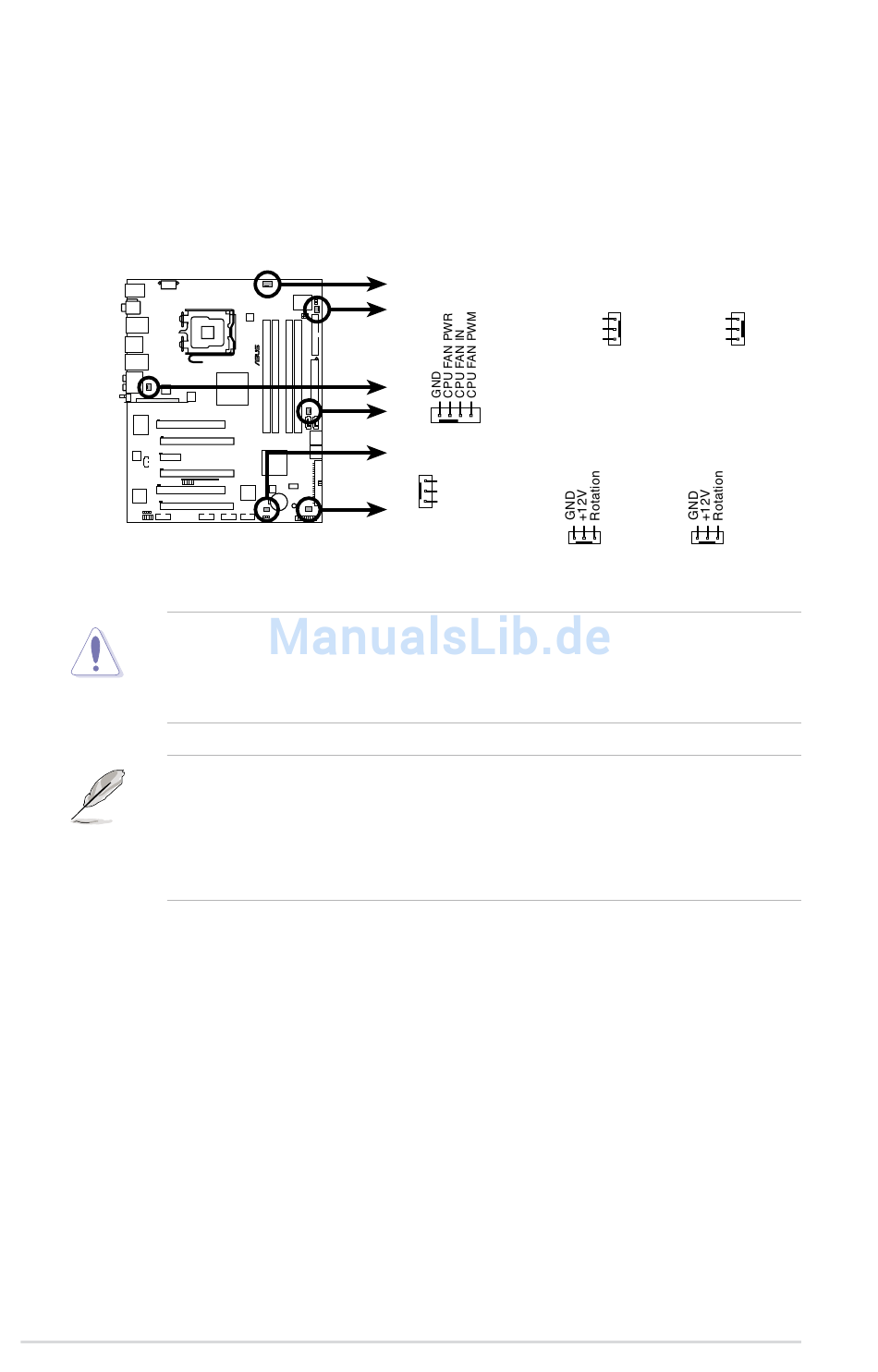

P5E3 Premium/WiFi-AP @n
Lüfteranschlüsse
Fan connectors
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
•
•
2-32
P5E3 PREMIUM
Die ASUS Q-Fan2-Funktion wird nur von den Anschlüssen CPU-FAN und
CHA-FAN 1-4 unterstützt.
Wenn Sie zwei Grafikkarten installieren, schließen Sie für eine bessere
Kühlung das Kabel des Rückseitenlüfters an den Anschluss CHA_FAN3
oder CHA_FAN4 an.
CPU_FAN
PWR_FAN
Rotation
+12V
GND
CHA_FAN1
CHA_FAN3
GND
+12V
Rotation
Kapitel 2: Hardware-Beschreibungen
CHA_FAN2
Rotation
+12V
GND
CHA_FAN4
