8.

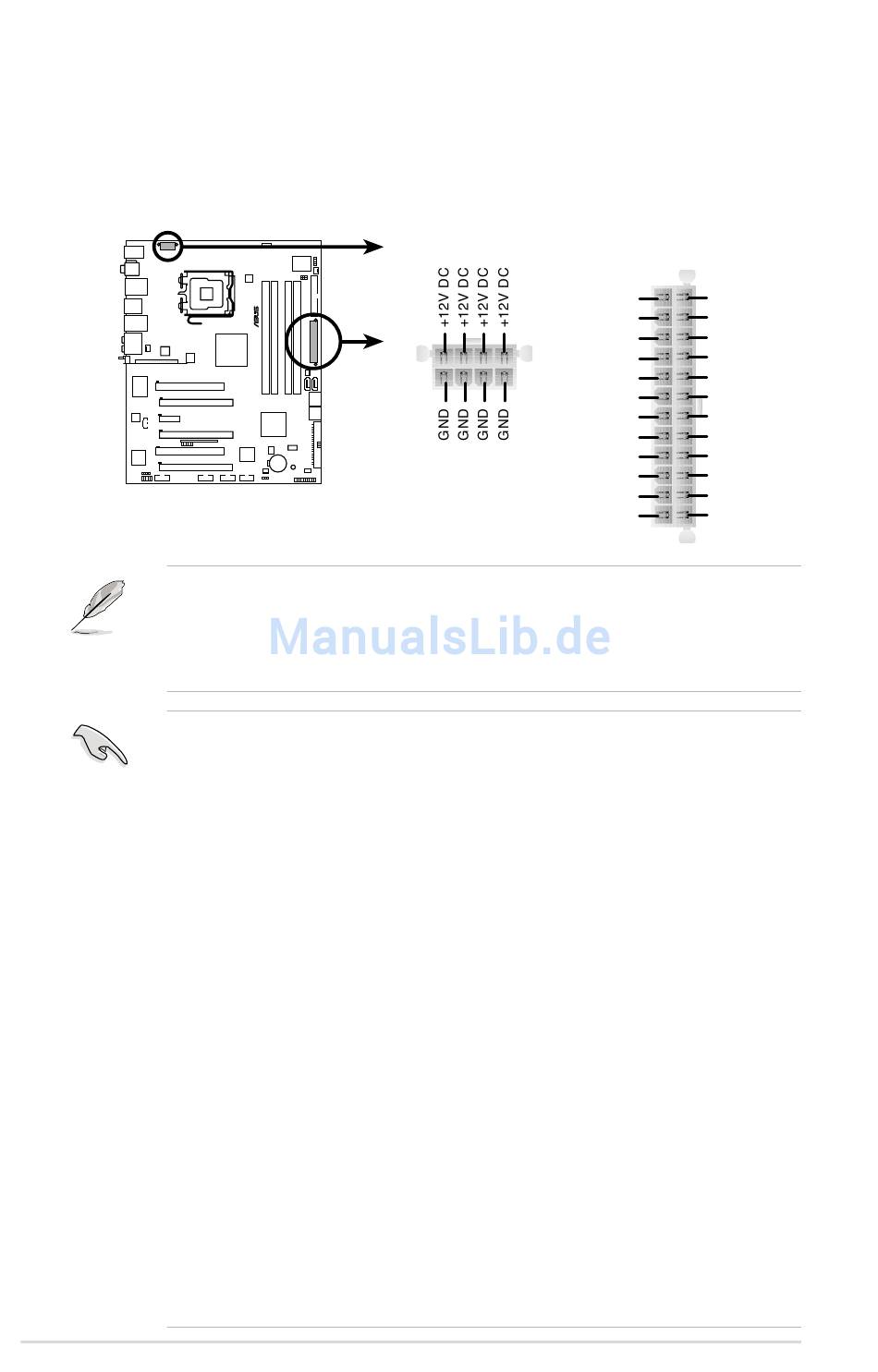

ATX-Stromanschlüsse (24-pol. EATXPWR, 2x4-pol. EATX12V)
Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen.
Sie sind so aufgebaut, dass sie mit den Steckern in nur einer Richtung
zusammenzupassen. Drücken Sie den Stecker in der korrekten Ausrichtung
fest auf den Anschluss, bis er komplett eingerastet ist.
P5E3 Premium/WiFi-AP @n
ATX-Stromanschlüsse
ATX power connectors
•
•
•
•
•
•
•
•
2-34
P5E3 PREMIUM
Entfernen Sie unbedingt die Abdeckung am EATX12V-Anschluss, bevor Sie
einen 8-pol. EPS +12V-Netzstecker anschließen.
Verwenden Sie für den EATX12V-Anschluss unbedingt einen 4-pol.
ATX12V- oder einen 8-pol. EPS +12V-Netzstecker.
Für ein komplett konfiguriertes System empfehlen wir ein Netzteil, welches
die ATX 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und
mindestens eine Leistung von 400 W liefern kann.
Vergessen Sie nicht, den 8-pol. / 4-pol. EATX12V-Stromstecker
anzuschließen. Andernfalls lässt sich das System nicht starten.
Es wird empfohlen, ein Netzteil mit höherer Ausgangsleistung zu
verwenden, wenn Sie ein System mit mehreren stromverbrauch-intensiven
Geräten einrichten. Wenn nicht genügend Leistung vorhanden ist, kann das
System instabil oder möglicherweise gar nicht erst gestartet werden.
Wenn Sie zwei High-end PCI Express x16-Karten verwenden, benutzen
Sie für mehr Systemstabilität ein Netzteil mit 500W bis 600W.
Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht
sicher sind, hilft Ihnen evtl. der Recommended Power Supply Wattage
Calculator unter http://support.asus.com/PowerSupplyCalculator/
PSCalculator.aspx?SLanguage=en-us.
Das mit den ATX 12V Spezifikationen 2.0 konforme (400 W) Netzteil
wurde geprüft, um den Motherboard-Stromanforderungen für die folgende
Konfiguration zu genügen:
CPU: Intel
®
Pentium
Arbeitsspeicher: 512 MB DDR3 (x4)
Grafikkarte: ASUS EAX1900XT
Parallel ATA-Gerät: IDE-Laufwerk
Serial ATA-Gerät: SATA-Laufwerk (x2)
Optisches Laufwerk: DVD-RW
EATX12V
®
Extreme 3.73GHz
Kapitel 2: Hardware-Beschreibungen
EATXPWR
+3 Volts
Ground
+12 Volts
+5 Volts
+12 Volts
+5 Volts
+5V Standby
+5 Volts
Power OK
-5 Volts
Ground
Ground
+5 Volts
Ground
Ground
Ground
+5 Volts
PSON#
Ground
Ground
+3 Volts
-12 Volts
+3 Volts
+3 Volts
