2.7.2
Interne Anschlüsse
1.

Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)

Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-
Signalkabel auf. Verbinden Sie ein Ende des Kabels mit diesem Anschluss
und dann das andere Ende mit dem Signalanschluss an der Rückseite des
Diskettenlaufwerks.
Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei der
Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden.
P5E3 PREMIUM
P5E3 Premium/WiFi-AP @n

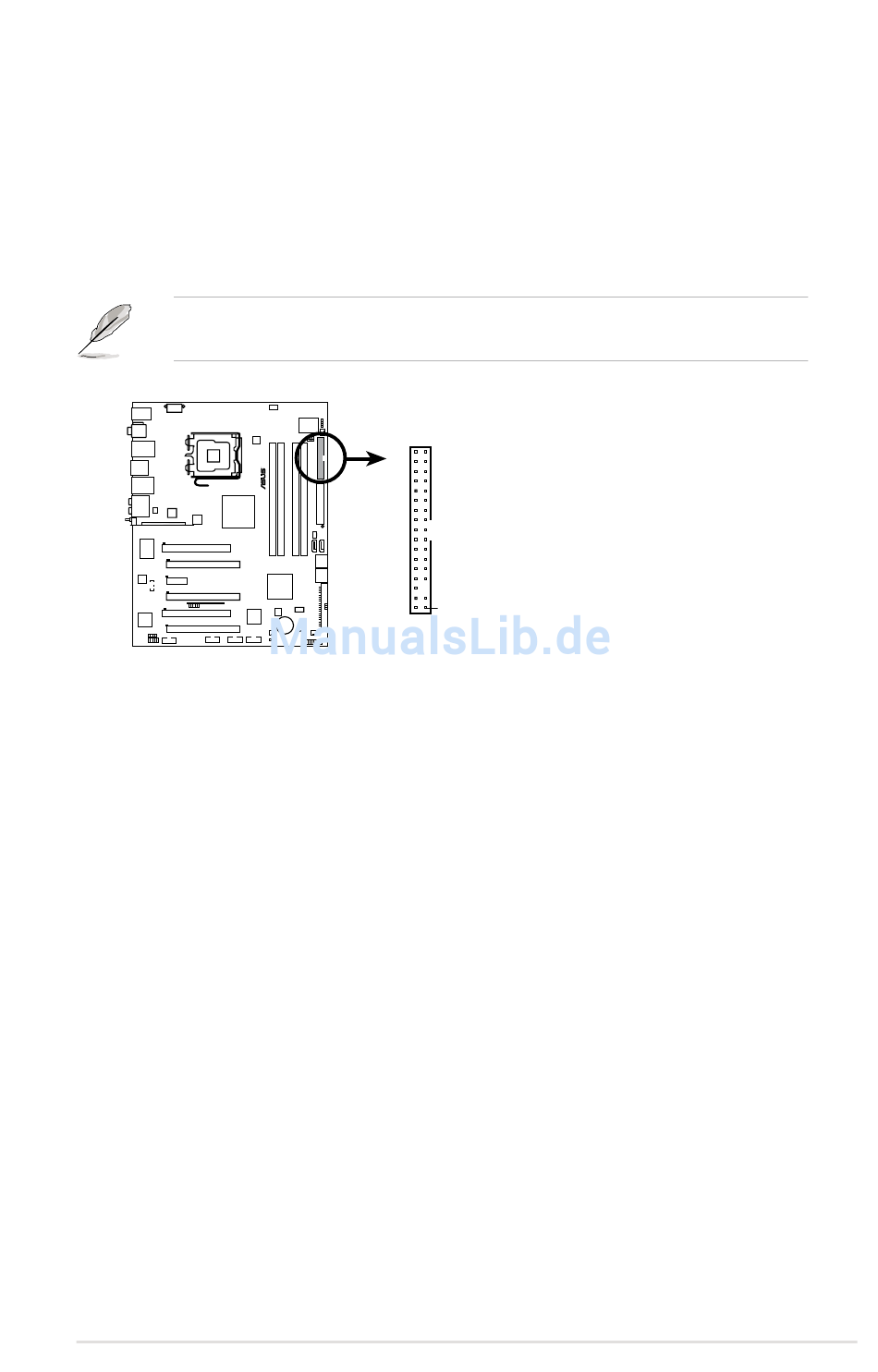

Diskettenlaufwerksanschluss
Floppy disk drive connector
ASUS P5E3 Premium/WiFi-AP @n
FLOPPY
HINWEIS: Richten Sie die rote Markierung des
NOTE: Orient the red markings on
Flachbandkabels auf PIN 1 aus.
the floppy ribbon cable to PIN 1.
PIN 1
2-27
