ADSKILLELSE AF SYSTEM 5000

Husk først at demontere tilslutningsklemmerne med farlig spænding.
Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på
billede 1.
Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i
frontpladen, se billede 2.
Nu kan switche og jumpere ændres.
Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.

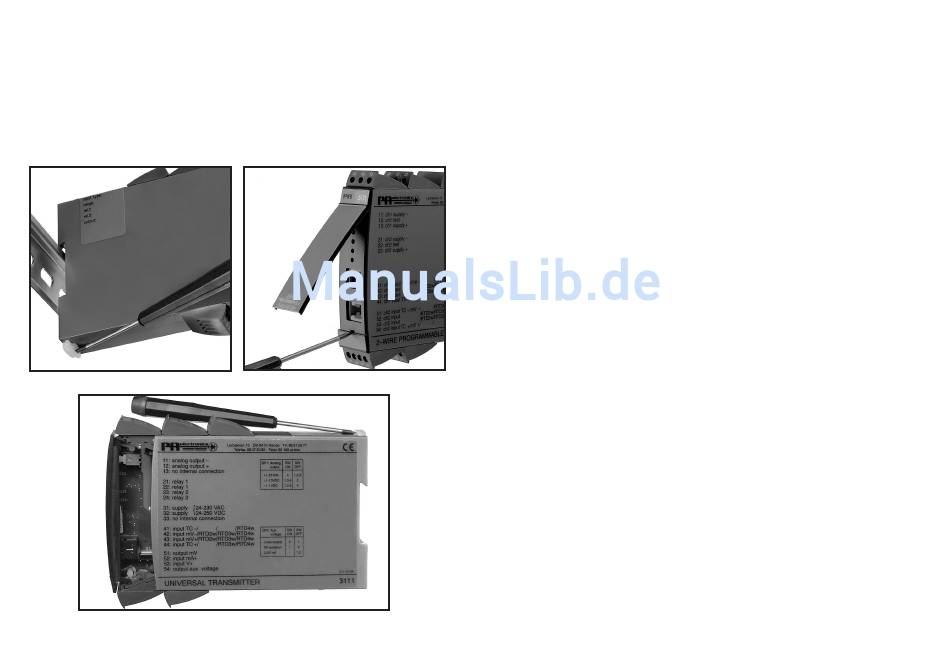

Billede 1: Frigørelse fra DIN-skinne.
Billede 2: Udtagelse af print.
6
Billede 3: Adgang til programmeringsstik.
PROGRAMMERBAR f/I - f/f KONVERTER
Impulskalkulator
Frekvensgenerator
Galvanisk isolation, Ex som option
Analog strøm- og spændingsudgang
PNP- / NPN-udgang, relæer som option
Universal forsyning
---------------------------------------------------------------------------------------
Forsyningsspænding:
---------------------------------------------------------------------------------------
INDGANGSOMRÅDE:
Frekvens:
Følertyper:
---------------------------------------------------------------------------------------
UDGANGSOMRÅDE:
Strøm- og spændingsudgang:
Relæudgange:
NPN- og PNP-udgang som f/f:
NPN- og PNP-udgang som generator:
---------------------------------------------------------------------------------------

GENERELT:

PRecon 5223 f/I - f/f konverteren konfigureres til den ønskede funktion ved hjælp
af en standard PC og Loop Link 5905 programmeringskit.
5223 kan også leveres færdigkonfigureret efter specifikationer, se optionsindeks
i databladet.
Typiske impulsgivere kan være flowmålere, tachogeneratorer, mekaniske kontak-
ter eller induktive aftastere.

ANVENDELSE:

f/I-funktionen anvendes som frekvens til strøm- og spændingskonvertering.
5223
24...250 VDC
24...230 VAC
0...20000 Hz
Namur, tacho,
NPN, PNP, TTL, S0
0...20 mA / 0...10 V
0...20 Hz
0...1000 Hz
0...20000 Hz
7
