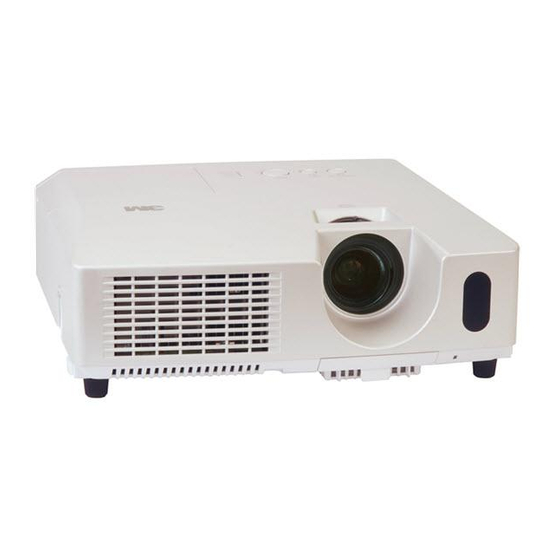

Digitalprojektor X21/X26
Benutzerhandbuch
Vielen Dank, dass Sie diesen Projektor erworben haben.
WARNUNG
Handbücher. Lesen Sie zuerst die "Produktgarantie und Sicherheitshinweise" und
verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
WARNUNG
VORSICHT
ZUR BEACHTUNG
hingewiesen wird.
HINWEIS
Handbuch enthaltene Fehler.
Anerkennung von Warenzeichen
®
®
c
Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen
®
®
®
sind eingetragene
Inhaltsverzeichnis
Verwandte Anleitungen für 3M X21
Inhaltszusammenfassung für 3M X21
- Seite 1 Digitalprojektor X21/X26 Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die "Produktgarantie und Sicherheitshinweise" und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
-
Seite 2: Inhaltsverzeichnis
3M™ Digital Projector X21/X26 Inhalt Einleitung ....3 Menü BILD ....28 . -
Seite 3: Kontrollieren Des Lieferumfangs
3M™ Digital Projector X21/X26 Einleitung Merkmale weniger Wartung. Kontrollieren des Lieferumfangs STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA BLANK ASPECT AUTO SEARCH MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE POSITION MENU ENTER RESET Fernbedienung Sicherheitsschild HINWEIS... -
Seite 4: Teilebezeichnungen
3M™ Digital Projector X21/X26 Teilebezeichnungen Teilebezeichnungen Projektor HEISS! HEISS! AC IN WARNUNG HEISS! : VORSICHT... -
Seite 5: Bedienfeld
3M™ Digital Projector X21/X26 Teilebezeichnungen Bedienfeld STANDBY/ON ( 16, 24 INPUT ( MENU ( Taste BLANK 11, 14, 62 POWER ( TEMP ( LAMP ( Geräterückseite VIDEO Anschluss COMPUTER IN1 Anschluss S-VIDEO Anschluss COMPUTER IN2 Anschluss AUDIO IN1 Anschluss USB TYPE B Anschluss... -
Seite 6: Fernbedienung
3M™ Digital Projector X21/X26 Teilebezeichnungen Fernbedienung VIDEO ( COMPUTER ( SEARCH ( STANDBY/ON ( ASPECT ( STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA AUTO ( ASPECT AUTO SEARCH BLANK BLANK ( MAGNIFY FREEZE PAGE UP VOLUME MAGNIFY - ON ( PAGE... -
Seite 7: Einrichten
3M™ Digital Projector X21/X26 Einrichten Anordnung Abbildungenund Tabellen ablesen. Gegenständen wie Wänden. und Arbeiten nötig. Lassen Sie beraten. ächengröße Projektionsabstand Projektionsabstand (diagonal) ächenhöhe ächenhöhe ächenhöhe ächenhöhe min. min. (Zoll) Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll 469 365... - Seite 8 3M™ Digital Projector X21/X26 Einrichten Anordnung (Fortsetzung) WARNUNG zu anderen Gegenständen wie Wänden. VORSICHT...
-
Seite 9: Anschließen Der Geräte
3M™ Digital Projector X21/X26 Einrichten Anschließen der Geräte COMPUTER IN1/2 34 . Monitor RGB IN AUDIO OUT RGB OUT RS-232C AUDIO OUT RGB OUT Lautsprecher VIDEO OUT S-VIDEO OUT (mit einem AUDIO OUT AUDIO OUT AUDIO OUT COMPONENT VIDEO OUT... -
Seite 10: Anschluss Computer In1
3M™ Digital Projector X21/X26 Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS Informationen zur Plug & Play-Funktionalität Anschluss COMPUTER IN1 versuchen. -
Seite 11: Stromversorgung Anschließen
3M™ Digital Projector X21/X26 Einrichten Stromversorgung anschließen AC IN POWER AC IN WARNUNG zur vollständigen Trennung von der Stromversorgung abziehen. Verwendung des Sicherungsstabs und Schlitzes Sicherungsstab VORSICHT HINWEIS... -
Seite 12: Fernbedienung
3M™ Digital Projector X21/X26 Fernbedienung Fernbedienung Einsetzen von Batterien (HITACHI MAXELL, Teilenummer LR6 einrastet. WARNUNG Über das Fernbedienungssignal 30º 30º HINWEIS... -
Seite 13: Verwendung Als Einfache Pc-Maus Und Tastatur
3M™ Digital Projector X21/X26 Fernbedienung Verwendung als einfache PC-Maus und Tastatur Taste BILD AUF: PAGE UP Taste BILD AB: PAGE DOWN Linke Maustaste: ENTER USB Anschluss Cursor bewegen: ESC-Taste: Rechte Maustaste: RESET STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA VORSICHT BLANK... -
Seite 14: Gerät Ein/Aus
3M™ Digital Projector X21/X26 Gerät ein/aus Einschalten des Geräts Taste STANDBY/ON POWER POWER STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK STANDBY/ON MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE POSITION MENU ENTER RESET POWER Ausschalten des Geräts... -
Seite 15: Vorsichtsmaßnahme Beim Anbringen Und Entfernen Des Objektivdeckels
3M™ Digital Projector X21/X26 Gerät ein/aus Vorsichtsmaßnahme beim Anbringen und Entfernen des Objektivdeckels... -
Seite 16: Betrieb
3M™ Digital Projector X21/X26 Betrieb Einstellen der Lautstärke VOLUME + - VOLUME+ VOLUME- STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA BLANK ASPECT AUTO SEARCH MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE MENU POSITION ausgewählt. Kurzzeitiges Stummschalten des Klangs... -
Seite 17: Video
3M™ Digital Projector X21/X26 Betrieb Ein Eingangssignal wählen (Fortsetzung) COMPUTER COMPUTER STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK PAGE UP VOLUME MAGNIFY FREEZE PAGE DOWN KEYSTONE MY BUTTON MUTE 45 Wird die POSITION MENU Taste COMPUTER VIDEO oder S-VIDEO Anschluss COMPUTER IN1. -
Seite 18: Wahl Eines Seitenverhältnisses
3M™ Digital Projector X21/X26 Betrieb Suchen eines Eingangssignals SEARCH SEARCH STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA BLANK ASPECT AUTO SEARCH MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE MENU POSITION Wahl eines Seitenverhältnisses ASPECT ASPECT STANDBY/ON MY SOURCE/... -
Seite 19: Ausrichten Des Projektors Über Die Einstellfüße
3M™ Digital Projector X21/X26 Betrieb Ausrichten des Projektors über die Einstellfüße 12° der gleichen Seite hoch. VORSICHT Einstellen von Zoom und Fokus... -
Seite 20: Auto
3M™ Digital Projector X21/X26 Betrieb Automatische Einstellung anwenden AUTO AUTO STANDBY/ON Bei einem Computersignal MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK Phase werden automatisch eingestellt. MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE MENU POSITION... -
Seite 21: Korrektur Der Trapezverzerrung
3M™ Digital Projector X21/X26 Betrieb KEYSTONE Korrektur der Trapezverzerrung KEYSTONE STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE KEYSTONE... -
Seite 22: Verwenden Der Vergrößerungsfunktion
3M™ Digital Projector X21/X26 Betrieb Verwenden der Vergrößerungsfunktion Taste MAGNIFY MAGNIFY ON ON/OFF MAGNIFY ON nach dem STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA BLANK ASPECT AUTO SEARCH MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE Wenn die Taste MAGNIFY ON... -
Seite 23: Kurzzeitiges Anzeigen Des Leerbildschirms
3M™ Digital Projector X21/X26 Betrieb Kurzzeitiges Einfrieren des Bildschirms FREEZE FREEZE STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK PAGE UP VOLUME MAGNIFY FREEZE PAGE DOWN KEYSTONE MY BUTTON MUTE FREEZE Kurzzeitiges Anzeigen des Leerbildschirms BLANK BLANK STANDBY/ON... - Seite 24 3M™ Digital Projector X21/X26 Betrieb Verwendung der Menüfunktion zugänglich. MENU ENTER Taste MENU Taste INPUT POSITION MENU STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN ENTER KEYSTONE MY BUTTON MUTE POSITION...
-
Seite 25: Position
3M™ Digital Projector X21/X26 Betrieb Verwendung der Menüfunktion (Fortsetzung) MENU ENTER POSITION angezeigt wird. RESET Fernbedienung. Kommandowörter im OSD-Menü Anzeige Bedeutung MENU... -
Seite 26: Einf. Menü
3M™ Digital Projector X21/X26 EINF. MENÜ Element Beschreibung BILDFORMAT AUTO KEYSTONE KEYSTONE BILD-MODUS 28, 29... -
Seite 27: Filter - Timer , Sprache , F
3M™ Digital Projector X21/X26 EINF. MENÜ Element Beschreibung ÖKO-MODUS SPIEGEL RÜCKST FILTER-TIMER SPRACHE ENTER FORTGESCHRITT ENTER VERLASSEN verlassen. -
Seite 28: Menü Bild
3M™ Digital Projector X21/X26 Menü BILD ENTER Element Beschreibung HELLIGKEIT Hell KONTRAST Schwach 1 VORGABE 1 INDIVIDU. 2 VORGABE 2 INDIVIDU. 3 VORGABE 6 INDIVIDU. 3 INDIVIDU. 6 VORGABE 5 INDIVIDU. 5 VORGABE 4 INDIVIDU. 4 VORGABE Zum Einstellen von INDIVIDU. - Seite 29 3M™ Digital Projector X21/X26 Menü BILD Element Beschreibung 1 HOCH 1 INDIVIDU. 2 MITTEL 2 INDIVIDU. 6 INDIVIDU. 3 NIEDRIG 6 HOCH-HELL-3 3 INDIVIDU. 5 INDIVIDU. 5 HOCH-HELL-2 4 INDIVIDU. 4 HOCH-HELL-1 Zum Einstellen von INDIVIDU. oder ENTER FARB-TEMP. Testmuster.
- Seite 30 3M™ Digital Projector X21/X26 Menü BILD Element Beschreibung ENTER gehen. EINST-SPEICH. BUTTON...
-
Seite 31: Menü Abbildung
3M™ Digital Projector X21/X26 Menü ABBILDUNG ENTER Element Beschreibung Bei einem Computersignal Bei einem Videosignal, S-Video-Signal oder Component-Videosignal BILDFORMAT Bei keinem Signal OVER SCAN RESET V-POSIT oben RESET H-POSIT oben... - Seite 32 3M™ Digital Projector X21/X26 Menü ABBILDUNG Element Beschreibung H-PHASE Klein Groß H-GR. RESET betätigen. Bei einem Computersignal Phase werden automatisch eingestellt. Für ein Videosignal und ein S-Videosignal eingestellt ist ( AUTOM. EINST. AUSFÜHR. Für ein Mischvideosignal automatisch angepasst werden. erscheinen.
-
Seite 33: Menü Eingb
3M™ Digital Projector X21/X26 Menü EINGB ENTER Element Beschreibung PROGRESSIV VIDEO NR FARBNORM... - Seite 34 3M™ Digital Projector X21/X26 Menü EINGB Element Beschreibung S-VIDEO VIDEO VIDEOFORMAT VIDEO S-VIDEO COMPUTER IN1 und IN2 ein. COMPUTER IN COMPUTER- EINGANG den COMPUTER IN1/2 FRAME LOCK ein oder aus.
-
Seite 35: Computer In1 Und Computer In2
3M™ Digital Projector X21/X26 Menü EINGB Element Beschreibung COMPUTER IN1 und COMPUTER IN2 angezeigt. ENTER bei Wahl der horizontale Größe automatisch eingestellt. wird angezeigt. verwenden Sie die Tasten AUFLÖSUNG ENTER horizontale Größe werden dann automatisch eingestellt. wird angezeigt. ENTER. -
Seite 36: Menü Setup
3M™ Digital Projector X21/X26 Menü SETUP ENTER Element Beschreibung AUTO KEYSTONE eingeschaltet ist ( KEYSTONE 53 . AUTO-ÖKO- MODUS... - Seite 37 3M™ Digital Projector X21/X26 Menü SETUP Element Beschreibung ÖKO-MODUS SPIEGEL erneut gestartet wird. STANDBY-MOD. unten Anschluss MONITOR OUT 38 gilt nicht und von den Anschlüssen AUDIO OUT ( MONITOR OUT Wählen Sie einen der COMPUTER IN MONITOR MONITOR- AUSGANG COMPUTER IN1...
-
Seite 38: Menü Audio
3M™ Digital Projector X21/X26 Menü AUDIO ENTER Element Beschreibung LAUTST. Hoch LAUTSPRECHER AUDIO AUDIOQUELLE AUDIO IN Wählen Sie ausgewählt VIDEO oder S-VIDEO COMPUTER IN1 COMPUTER IN2 wurde (... -
Seite 39: Menü Bildschirm
3M™ Digital Projector X21/X26 Menü BILDSCHIRM ENTER Element Beschreibung SPRACHE ENTER oder INPUT. MENÜ-POS. MENU BLANK BLANK registriert werden ( registriert werden ( START... -
Seite 40: Sie Die Enter
3M™ Digital Projector X21/X26 Menü BILDSCHIRM Element Beschreibung soll. Sie dann die ENTER INPUT RESET der Fernbedienung. Mein Bild Sie die ENTER INPUT der Fernbedienung. RESET an der Fernbedienung. "Mein Bild-Registrierung ist beendet." "Ein Erfassungsfehler ist aufgetreten. Bitte erneut versuchen."... - Seite 41 3M™ Digital Projector X21/X26 Menü BILDSCHIRM Element Beschreibung Mein Bild Sperre MELDUNG FREEZE...
-
Seite 42: Quellen Name
3M™ Digital Projector X21/X26 Menü BILDSCHIRM Element Beschreibung zugewiesen werden. ENTER. ENTER 4 wählen. QUELLEN NAME ENTER INPUT RESET INPUT ENTER INPUT geändert werden soll. Wenn Sie nun die ENTER INPUT ENTER INPUT ENTER INPUT... - Seite 43 3M™ Digital Projector X21/X26 Menü BILDSCHIRM Element Beschreibung MY BUTTON SCHABLONE RESET ENTER oder INPUT ENTER oder INPUT ENTER oder INPUT...
- Seite 44 3M™ Digital Projector X21/X26 Menü BILDSCHIRM Element Beschreibung unterstützen. Umständen versagen. Schalten Sie in solchen Fällen die geschlossenen Untertitel aus. ANZEIGEN angezeigt. G.U. (Geschl. Programminhalt abhängig. MODUS KANAL...
-
Seite 45: Menü Opt
3M™ Digital Projector X21/X26 Menü OPT. ENTER Element Beschreibung AUTOM.SUCHE AUTO KEYSTONE richtig; in diesem Fall muss AUS gewählt werden. eingeschaltet ist ( DIREKTSTROM Stromversorgung bei leuchtender Lampe unterbrochen wurde. - Seite 46 3M™ Digital Projector X21/X26 Menü OPT. Element Beschreibung nicht automatisch ausgeschaltet. AUTOMATIK AUS vom CONTROL Geräts" ( RESET LAMPENZEIT 56, 57 RESET FILTER-TIMER 58, 59 ersetzen" (...
-
Seite 47: Meine Taste
3M™ Digital Projector X21/X26 Menü OPT. Element Beschreibung BLANK MY BUTTON 1/2 Fernbedienung ( der gewählten Taste ENTER oder INPUT. COMPUTER IN1. COMPUTER IN2. S-VIDEO. VIDEO. MEINE TASTE MY BUTTON ( 35 . ( 37 . BLANK BLANK FREEZE BLANK... -
Seite 48: Filtermeldung
3M™ Digital Projector X21/X26 Menü OPT. Element Beschreibung ENTER LÜFTER GESCH. AUTO EINST. SERVICE GEISTERBILD FILTERMELDUNG 61 . -
Seite 49: Tastensperre
3M™ Digital Projector X21/X26 Menü OPT. Element Beschreibung TASTENSPERRE Ausnahme der STANDBY/ON IINFORMAT. SERVICE WERKS-RÜCKST. werden. -
Seite 50: Menü Sicherheit
3M™ Digital Projector X21/X26 Menü SICHERHEIT Aufrufen des Menüs SICHERHEIT 0412 unten werden ( möglichst schnell zu ändern. Wenn Sie Ihr Passwort vergessen haben RESET etwa 3 INPUT bei Element Beschreibung SICH. PASSWORT dasselbe Passwort noch einmal ein. ÄNDERUNG ENTER... - Seite 51 3M™ Digital Projector X21/X26 Menü SICHERHEIT Element Beschreibung 1 Funktion Mein Bild PASSWORT einschalten Mein Bild ENTER PASSWORT 2 Funktion Mein Bild PASSWORT ausschalten 3 Wenn Sie Ihr PASSWORT vergessen haben...
- Seite 52 3M™ Digital Projector X21/X26 Menü SICHERHEIT Element Beschreibung 1 PIN SPERRE einschalten ENTER COMPUTER oder INPUT ein. PIN SPERRE nachdem er ausgeschaltet wurde. 2 Funktion PIN SPERRE ausschalten 3 Wenn Sie Ihren PIN-Code vergessen haben RESET etwa 3 Taste INPUT...
-
Seite 53: Bewegungsdetektor Einschalten
3M™ Digital Projector X21/X26 Menü SICHERHEIT Element Beschreibung Trapezverzerrung nicht möglich. 1 BEWEGUNGSDETEKTOR einschalten ENTER Geben Sie das Passwort mit den Tasten Geben Sie dasselbe Passwort noch einmal ein. BEWEGUNGSDETEKTOR ENTER nachdem er ausgeschaltet wurde. 2 BEWEGUNGSDETEKTOR ausschalten 3 Wenn Sie Ihr Passwort vergessen haben... -
Seite 54: Mein Text Passwort
3M™ Digital Projector X21/X26 Menü SICHERHEIT Element Beschreibung Anzeigeeinstellung nicht geändert werden. 1 Funktion MEIN TEXT PASSWORT einschalten ein Passwort einzugeben. Führen Sie den MEIN TEXT PASSWORT ENTER 2 MEIN TEXT PASSWORT ausschalten 3 Wenn Sie Ihr Passwort vergessen haben... -
Seite 55: Ein Text Anzeigen , M
3M™ Digital Projector X21/X26 Menü SICHERHEIT Element Beschreibung MEIN TEXT ANZEIGEN erscheint. angezeigt. leer. und die ENTER INPUT RESET INPUT Taste gleichzeitig. Wenn Sie den MEIN TEXT SCHREIBEN ENTER INPUT Wenn Sie nun die ENTER INPUT beschrieben vor. ENTER INPUT... -
Seite 56: Wartung
3M™ Digital Projector X21/X26 Wartung Wartung Lampe austauschen Typennummer: 78-6972-0024-0 Lampe austauschen Wenn Sie den Austausch selber vornehmen: MENU VORSICHT Lampe herausgenommen ist. HINWEIS... -
Seite 57: Lampenwarnung
3M™ Digital Projector X21/X26 Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG Zur Entsorgung der Lampe: oder www.eiae.org www.epsc.ca... - Seite 58 3M™ Digital Projector X21/X26 Wartung länger halten. Typennummer: 78-8138-1096-3 (UX36761 ziehen Sie sie zum Abnehmen nach oben. mit einem Staubsauger. Sie zum Säubern des grobmaschigen Filters sie durch neue. Filter. Setzen Sie den Filterrahmen wieder an der Seite...
- Seite 59 3M™ Digital Projector X21/X26 Wartung MENU WARNUNG HINWEIS verschmutzt ist. zu erhalten.
- Seite 60 3M™ Digital Projector X21/X26 Wartung Inneres des Projektors wischen Sie ihn leicht mit Gaze oder einem weichen Lappen ab. WARNUNG VORSICHT...
-
Seite 61: Fehlersuche
3M™ Digital Projector X21/X26 Fehlersuche Fehlersuche WARNUNG Fachhändler oder die Kundendienstvertretung benachrichtigen. Verwandte Meldungen Meldung Beschreibung Es ist kein Eingangssignal vorhanden. deren Status. Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Ein ungeeignetes Signal wird ausgegeben. -
Seite 62: Informationen Zu Den Anzeigelampen
3M™ Digital Projector X21/X26 Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen LAMP TEMP und POWER POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Leuchtet Leuchtet Leuchtet Der Projektor ist im Standby-Zustand. orange nicht nicht Blinkt Leuchtet Leuchtet grün nicht nicht Der Projektor ist eingeschaltet. -
Seite 63: Alle Einstellungen Zurücksetzen
3M™ Digital Projector X21/X26 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige heiß geworden ist. Blinkt das Gerät wieder ein. Leuchtet Leuchtet oder nicht leuchtet ( 48 Blinkt gleichzeitig Leuchtet grün Stromversorgung wieder ein. zu kühl geworden ist. -
Seite 64: Nicht Auf Gerätefehler Hinweisende Anzeichen
3M™ Digital Projector X21/X26 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen Siehe Anzeichen Seite Die Netzleitung wurde nicht angeschlossen. unterbrochen, beispielsweise durch einen Stromausfall usw. wieder einschalten. eingeschaltet Entweder ist keine Lampe und/oder Lampenabdeckung werden. vorhanden oder eines dieser Teile ist nicht richtig befestigt. -
Seite 65: Die Einstellungen Für Audioquelle/Lautsprecher
3M™ Digital Projector X21/X26 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Die Signalleitungen sind nicht richtig angeschlossen. Schließen Sie die Audioleitungen richtig an. MUTE oder VOLUME + - Ton. Die Einstellungen für AUDIOQUELLE/LAUTSPRECHER sind nicht korrekt. Der Objektivdeckel ist angebracht. -
Seite 66: Monitor Out Und Audio Out
3M™ Digital Projector X21/X26 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Helligkeit und/oder Kontrast sind sehr niedrig eingestellt. Das ÖKO-MODUS-Funktion ist eingestellt. Die Lampe hat fast das Ende ihrer Produktlebensdauer erreicht. Entweder Fokussierung und/oder horizontale Phaseneinstellung sind nicht in Ordnung. -
Seite 67: Technische Daten
3M™ Digital Projector X21/X26 Technische Daten Technische Daten Punkt Einzelheiten Lampe Lautsprecher Stromversorgung Stromverbrauch Temperaturbereich Abmessungen Computer-Eingangsanschluss .................. Computer-Ausgangsanschluss ........... Video-Eingangsanschluss ............Anschlüsse ................. Audio-Ein/Ausgangsanschluss ......................................... Sonstige ............................... - Seite 68 3M™ Digital Projector X21/X26 Technische Daten Technische Daten (Fortsetzung)
- Seite 69 Vor der Verwendung dieses Produkts müssen Sie es beurteilen und sicherstellen, dass es für Ihren vorgesehenen Jegliche Feststellungen in Bezug auf das Produkt, die nicht in der aktuellen Veröffentlichung von 3M enthalten sind, oder jegliche einem autorisierten 3M-Vertreter vorliegt.
- Seite 70 Operator's Guide TECHNICAL Warranty 3M warrants that when the 3M Product is used according to 3M’s Intended Use Statement (www.3M.com/meetings), it will perform satisfactorily for the warranted durability period as stated in the applicable 3M Product Manual in effect at the time of purchase.
- Seite 71 75.0 60.0 VESA UXGA (60Hz) NOTE cases. Refer to the number of display pixels above. before being displayed. The best display performance will be achieved if the composite sync or a sync on G. © 3M 2010. All Rights Reserved.
- Seite 72 W-XGA (60Hz) 1280 x 1024 11.9 1024 SXGA (60Hz) 1280 x 1024 1024 SXGA (75Hz) 1280 x 1024 1024 SXGA (85Hz) 1400 x 1050 11.4 1050 SXGA+ (60Hz) 1600 x 1200 1200 UXGA (60Hz) © 3M 2010. All Rights Reserved.
- Seite 73 Connection to the ports NOTICE COMPUTER IN1, COMPUTER IN2, MONITOR OUT -Y, Analog, 1.0±0.1Vp-p with composite sync, Analog, 0.7±0.1Vp-p, r/Pr, Analog, 0.7±0.1Vp-p Signal Signal Video Green, Y 10 Ground Ground Ground Green, Ground Y 14 V. sync., © 3M 2010. All Rights Reserved.
- Seite 74 3M™ Digital Projector X21/X26 Connection to the ports (continued) S-VIDEO Signal Ground Ground VIDEO © 3M 2010. All Rights Reserved.
- Seite 75 3M™ Digital Projector X21/X26 Connection to the ports (continued) AUDIO IN1, AUDIO IN2 AUDIO OUT © 3M 2010. All Rights Reserved.
- Seite 76 3M™ Digital Projector X21/X26 Connection to the ports (continued) Signal Ground CONTROL 9 8 7 5 4 3 2 1 please refer to the following page. Signal Signal Signal Ground © 3M 2010. All Rights Reserved.
-
Seite 77: To Input Component Video Signal To Computer In Ports
To input component video signal to the COMPUTER IN1 or IN2 port of the For about the pin description of the required cable or adapter, refer to the descriptions about COMPUTER IN1 and IN2 port ( © 3M 2010. All Rights Reserved. - Seite 78 10). table ( Connection CONTROL RS-232C CONTROL RS-232C Cable (cross) CONTROL port of the computer 9 8 7 5 4 3 2 1 − − − RTS (7) (7) RTS RI (9) (9) − © 3M 2010. All Rights Reserved.
-
Seite 79: Communication Settings
5, 6, For byte number refer to [Action] Set functional code to byte number 7, 8. <SET < Refer command table above. [Type], [Setting code] 9 ∼ 12 For byte number , refer to © 3M 2010. All Rights Reserved. - Seite 80 00 00 Decrement BE EF 06 00 4A D2 05 00 04 20 00 00 CONTRAST Reset Execute BE EF 06 00 A4 D2 06 00 01 70 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 81 BE EF 06 00 37 FF 05 00 96 30 00 00 User Gamma Point 7 Reset Execute BE EF 06 00 D0 C2 06 00 56 70 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 82 BE EF 06 00 0B F5 05 00 B7 30 00 00 COLOR TEMP Execute BE EF 06 00 C8 C5 06 00 4C 70 00 00 OFFSET B Reset (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 83 03 21 00 00 Increment BE EF 06 00 2F 83 04 00 03 21 00 00 Decrement BE EF 06 00 FE 82 05 00 03 21 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 84 03 00 SYNC ON G OFF BE EF 06 00 A2 D6 01 00 11 20 02 00 BE EF 06 00 F1 D7 02 00 11 20 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 85 00 00 COMPUTER IN1 Increment BE EF 06 00 AB CC 04 00 60 20 00 00 Decrement BE EF 06 00 7A CD 05 00 60 20 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 86 01 00 3F 20 02 00 BE EF 06 00 EA DE 01 00 3F 20 00 00 BE EF 06 00 D9 DE 02 00 3F 20 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 87 01 00 00 30 05 00 BLACK BE EF 06 00 9B D0 01 00 00 30 06 00 BE EF 06 00 08 D3 02 00 00 30 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 88 01 00 20 31 00 00 BE EF 06 00 AB 88 01 00 20 31 01 00 BE EF 06 00 08 89 02 00 20 31 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 89 01 36 1E 00 ECO MODE BE EF 06 00 F6 24 01 00 01 36 37 00 BE EF 06 00 F5 32 02 00 01 36 00 00 (continued on next page) © 3M 2010. All Rights Reserved.
- Seite 90 34 D6 02 00 11 30 00 00 Increment BE EF 06 00 52 D6 04 00 11 30 00 00 Decrement BE EF 06 00 83 D7 05 00 11 30 00 00 © 3M 2010. All Rights Reserved.
