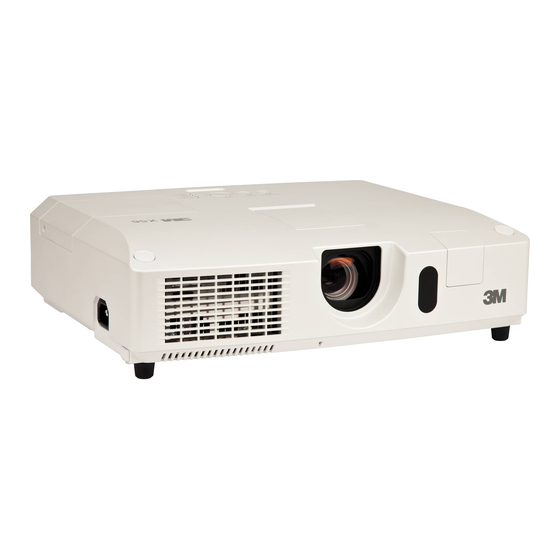

Digitalprojektor
X56
Netzleitfaden
Haben Sie vielen Dank für den Kauf dieses Produkts.
Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht.
Informationen zur ordnungsgemäßen Verwendung dieses Produkts finden Sie in
diesem und den anderen Produkthandbüchern.
Wichtiger Hinweis
Nach dem Lesen sollten sie sie sorgfältig aufbewahren; vielleicht möchten sie später erneut darin lesen.
Funktionen
Der Projektor verfügt über eine Netzwerk Funktion, die ihnen folgende Features bereitstellt.
ü Netzwerkpräsentation: über ein Netzwerk übertragene PC-Bilder können durch den
Projektor projiziert werden. (&37)
ü Web-Steuer: der Projektor kann von einem PC aus über ein Netzwerk überwacht und
gesteuert werden. (&45)
ü Mein Bild: der Projektor kann bis zu vier Standbilder speichern und projizieren. (&70)
ü Messenger: der Projektor kann von einem PC über ein Netzwerk gesandten Text
anzeigen. (&72)
ü Netzbrücke: ein externes Gerät kann über den Projektor durch einen PC gesteuert
werden. (&74)
HINWEIS
• Alle Informationen dieser Gebrauchsanleitung können ohne vorherige
Ankündigung geändert werden.
• Der Hersteller übernimmt keine Verantwortung für etwaige Fehler in dieser Gebrauchsanleitung.
• Die Vervielfältigung, die Weitergabe - auch auszugsweise - dieses Textes ist ohne
ausdrückliche schriftliche Genehmigung nicht gestattet.
Verwendete Markenzeichen
®
• Microsoft
, Internet Explorer
Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern.
®
• Pentium
ist ein eingetragenes Warenzeichen der Intel Corporation.
®
• JavaScript
ist ein eingetragenes Warenzeichen der Sun Microsystems, Inc.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind in den USA und
anderen Ländern Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC.
• Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan,
den Vereinigten Staaten von Amerika und anderen Ländern und
Gebieten.
Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.
►Überzeugen Sie sich, dass sie vor dem Gebrauch alle Gebrauchsanweisungen gelesen haben.
®
, Windows
®
®
, Windows Vista
®
und Aero
sind eingetragene
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für 3M X56

Inhaltszusammenfassung für 3M X56

  • Seite 1 Digitalprojektor Netzleitfaden Haben Sie vielen Dank für den Kauf dieses Produkts. Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht. Informationen zur ordnungsgemäßen Verwendung dieses Produkts finden Sie in diesem und den anderen Produkthandbüchern. Wichtiger Hinweis ►Überzeugen Sie sich, dass sie vor dem Gebrauch alle Gebrauchsanweisungen gelesen haben. Nach dem Lesen sollten sie sie sorgfältig aufbewahren;...

  • Seite 2: Inhaltsverzeichnis

    2.1.2 Anzeige des Status ......................39 2.1.3 Umschalten des Display-Modus ..................40 2.1.4 Menü Opt........................41 2.2 Start der Netzwerkpräsentation ..............43 2.2.1 Display Modus ....................... 43 2.2.2 Presenter-Modus ......................44 2.2.3 Benutzername anzeigen ....................44 © 3M 2011. All Rights Reserved.
  • Seite 3 7.1 E-mail Alarm ..................... 78 7.2 Projektor Steuerung über SNMP .............. 80 7.3 Ereignis Planung ..................81 7.4 Bedienung über das Netzwerk ..............84 8. Fehlersuche ................89 9. Garantie und Kundendienst ..........92 © 3M 2011. All Rights Reserved.

  • Seite 4: Verbindung Mit Dem Netzwerk

    CPU-Auslastung eventuell verlangsamen, wenn der “LiveViewer” ausgeführt wird. ® • Der “LiveViewer” funktioniert unter Windows Vista nicht ohne das Update Service Pack 1 oder höher. Bitte installieren Sie den neusten Service Pack für ® Ihr Windows Vista -Betriebssystem. © 3M 2011. All Rights Reserved.
  • Seite 5 übertragen werden. Es ist deshalb höchst empfehlenswert, dass die jeweils neueste Version des Betriebssystems und der Treibersoftware verwendet wird. • Wenn sie eine Anwendung mit einer Firewallfunktion auf ihremPC installiert haben, deaktivieren sie die Firewall gemäß den Hinweisen des Handbuches. © 3M 2011. All Rights Reserved.

  • Seite 6: Installation Von "Liveviewer

    Sie [Cancel] dann wird die Deinstallation abgebrochen. Falls sie irrtümlich die Software desinstalliert haben, reinstallieren sie sie von Anfang an. 5) Nach einer kurzen Zeit erscheint das Dialogfeld Welcome wie rechts gezeigt. Bestätigen sie [Next]. © 3M 2011. All Rights Reserved.

  • Seite 7: Aktualisieren Von "Liveviewer

    (2) “LiveViewer” erscheint, wenn die Installation erfolgreich war. 1.2.2 Aktualisieren von “LiveViewer” Überprüfen sie, ob auf der 3M Web Site eine neuere Version zur Verfügung steht. http://www.3m.com/meetings Für einige in diesem Handbuch beschriebene Funktionen ist “LiveViewer” Version 4.xx erforderlich. (In den Versionsinformationen wird xx durch eine Zahl zwischen 00 und 99 ersetzt.)

  • Seite 8: Vorgehensweise Bei Der Herstellung Einer Netzwerkverbindung

    • “Drahtloses LAN” kann nur ausgewählt werden, wenn zwischen Ihrem PC und dem Projektor ein Zugriffspunkt zur Konvertierung eines drahtlosen LANs in ein verdrahtetes LAN vorhanden ist. • Über ein Netzwerk können bis zu 30 Computer gleichzeitig mit dem Projektor verbunden werden. © 3M 2011. All Rights Reserved.

  • Seite 9: Starten Sie "Liveviewer

    • Nach Sequenz, erscheint der Benutzerkontensteuerung Dialog ® ® (wenn Sie Windows Vista oder Windows 7 verwenden). Bitte klicken Sie auf [Zulassen], um “LiveViewer” zu starten. Folgen sie dann dem Abschnitt 1.4 Auswahl des Netzwerkverbindungsmodus. (&10) © 3M 2011. All Rights Reserved.

  • Seite 10: Auswahl Des Netzwerkverbindungsmodus

    Netzwerkadapter ungültig ist. • Um ihn anzuschalten, klicken Sie [Yes] folgen sie dann dem Abschnitt 1.5. (&14) • Um ihn nicht anzuschalten, klicken Sie [No], und der Bildschirm wird zurückgesetzt, um einen anderen Netzwerkadaper auszuwählen. © 3M 2011. All Rights Reserved.
  • Seite 11 LAN ausgewählt wurde. Stellen sie sicher, dass der Projektor mit einem LAN Leitung mit ihrem PC verbunden ist. Klicken Sie [OK], und die vorherige Anzeige mit der Auswahl der Netzwerk- Verbindungsarten erscheint. © 3M 2011. All Rights Reserved.

  • Seite 12: Auswahl "Meine Verbindung

    Klicken Sie [OK] kehren sie zur Auswahl zur Auswahl der Netzwerkverbindung zurück. (&10) Wenden Sie sich an Ihren Netzwerkadministrator, und melden Sie sich erneut mit Administratorrechten an. Kehren Sie dann zurück zum Abschnitt 1.3.2 Starten sie “LiveViewer”. (&9) © 3M 2011. All Rights Reserved.
  • Seite 13 • Um die Verbindung herzustellen, klicken Sie [Yes]. Folgen sie Abschnitt 1.8 Verbindung mit Ihrem Ziel bestätigen. (&30) • Um keine Verbindung herzustellen, klicken Sie [No] kehren sie zur Auswahl zur Auswahl der Netzwerkverbindung zurück. (&10) © 3M 2011. All Rights Reserved.

  • Seite 14: Auswahl Der Netzwerkverbindungsmethode

    Wenn die Verbindung eingerichtet ist, wählen sie [Select From List]. Wählen Sie aus der Liste der Projektoren, die mit dem Netzwerk verbunden sind, denjenigen aus, an den Sie Ihre Bilder schicken möchten. Lesen Sie weiter unter 1.8 Verbindung mit Ihrem Ziel bestätigen. (&30) © 3M 2011. All Rights Reserved.

  • Seite 15: Verbindung Mit Passcode

    1) Schalten sie den Projektor an und vergewissern sie sich, dass ein Bild erscheint. 2) Betätigen Sie die COMPUTER-Taste auf der Fernbedienung oder die INPUT- Taste auf dem Projektor, um LAN als Eingangsport auszuwählen. Wenn Sie kein LAN-Anschlusssignal erhalten, finden Sie den Passcode auch auf dem Bildschirm. © 3M 2011. All Rights Reserved.
  • Seite 16 • Wählen Sie Methode 2, wenn Sie “LiveViewer” zur Projektion Ihrer Computerbilder verwenden oder der LAN-Anschluss nicht als Eingangsquelle ausgewählt ist. • Sofern die Kommunikation zwischen dem Projektor und dem PC länger als 5 Minuten unterbrochen ist, wird der Passcode geändert. © 3M 2011. All Rights Reserved.

  • Seite 17: Eingabe Des Passcode

    Incorrect PassCode. (Falscher Passcode.) Ein falscher Passcode wurde eingegeben. Klicken Sie [Back] um zu dem "Please enter the PassCode" Bildschirm zurückzukehren. Überprüfen sie den Passcode auf dem Bildschirm des Projektors (&15) und sie den Code nochmals ein. © 3M 2011. All Rights Reserved.
  • Seite 18 Ordnung ist, und klicken Sie dann auf [Yes]. Klicken Sie [No] , woraufhin das “LiveViewer” Hauptmenü angezeigt wird, auch wenn das Netzwerk nicht eingerichtet ist. Clicken auf das Hauptmenü um zu Abschnitt 1.5 Auswahl der Netzwerkverbindungsmethode. (&14) © 3M 2011. All Rights Reserved.
  • Seite 19 Änderung der Netzwerkkonfiguration zurückzukehren und geben Sie dann eine geeignete Konfiguration ein. HINWEIS • Wenn eine Netzwerkkonfiguration zur Verbindung mit dem Projektor auf dem Computer hinzugefügt wurde, wird diese beim Schließen des Softwareprogramms gelöscht. © 3M 2011. All Rights Reserved.
  • Seite 20 (&30) • Um keine Verbindung herzustellen, klicken Sie [No] woraufhin das “LiveViewer” Hauptmenü angezeigt wird, auch wenn das Netzwerk nicht eingerichtet ist. Clicken auf das Hauptmenü um zu Abschnitt 1.5 Auswahl der Netzwerkverbindungsmethode. (&14) © 3M 2011. All Rights Reserved.

  • Seite 21: Manuelle Konfigurierung

    Der Verschlusselungsschlussel wird immer folgendermasen " ********** " dargestellt. *3 Um die Netzwerkeinstellungen auf dem Projektoren zu finden, sehen Sie in HINWEIS nach. (&22) *4 Wenn Sie eine Subnet-Maske auser Klasse A/B/C verwenden, richten Sie diese bitte ein. © 3M 2011. All Rights Reserved.
  • Seite 22 4) Verwenden sie die Pfeiltasten▲/▼um das NETZWERK auszuwählen und verwenden sie die Taste► für die Eingabe. 5) Verwenden sie die Pfeiltasten▲/▼um INFORMAT. auszuwählen und drücken sie► für die Eingabe. 6) Die Einstellung erscheint in der NETZWERK_INFORMAT.- Box. © 3M 2011. All Rights Reserved.

  • Seite 23: Manuelle Konfiguration

    • Wenn DHCP am Projektor aktiviert ist, kann die Netzwerkverbindung zwischen Projektor und PC nicht hergestellt werden, da Änderungen der IP- Adresse möglich sind. Um die Profil-Verbindung zu verwenden, deaktivieren Sie DHCP am Projektor. © 3M 2011. All Rights Reserved.

  • Seite 24: Verbindungsverlauf

    Netzwerk verbunden wird mit Hilfe des Verlauf. • Wenn DHCP an dem Projektor aktiviert ist, kann die Verbindung zwischen Projektor und PC nicht hergestellt werden, da die IP Adresse verändert wurde. • Auch die Profil Verbindungen werden beim Verlauf gespeichert. © 3M 2011. All Rights Reserved.

  • Seite 25: Netzwerkeinstellungen Manuell Konfigurieren

    Projektor und PC verbinden möchten. Wireless LAN Der Projektor muss über ein LAN-Kabel mit einem Zugriffspunkt verbunden sein. Siehe (&26). Herkömmliches LAN Wenn sie ein herkömmliches LAN verwenden, gehen sie zu (&27). © 3M 2011. All Rights Reserved.
  • Seite 26 Wenden sie sich an ihren Netzwerk Administrator, um zu erfahren, welchen Schlüssel sie in den Projektor eingeben müssen. Der Schlüssel wird hier immer wie folgt dargestellt " ********** ". *3 Um die Netzwerkeinstellungen ihres Projektors zu finden, lesen sie den Hinweis. (&22) © 3M 2011. All Rights Reserved.
  • Seite 27 Hauptmenü um zu Abschnitt 1.5 Auswahl der Netzwerkverbindungsmethode. (&14) Wenden Sie sich an Ihren Netzwerkadministrator. Melden Sie sich erneut mit Administratorrechten bei Windows an. Kehren Sie dann zurück zum Abschnitt 1.3.2 Starten sie “LiveViewer”. (&9) © 3M 2011. All Rights Reserved.
  • Seite 28 Sie dann auf [OK]. Der Vorgang zur Herstellung der Projektorverbindung wird gestartet. Fahren Sie mit Abschnitt 1.8 Verbindung mit Ihrem Ziel bestätigen (&30) fort. Durch Klicken auf [Cancel] kehren Sie zum Dialog zum Hinzufügen einer Netzwerkkonfiguration zurück. © 3M 2011. All Rights Reserved.
  • Seite 29 (&30) • Um keine Verbindung herzustellen, klicken Sie [No] woraufhin das “LiveViewer” Hauptmenü angezeigt wird, auch wenn das Netzwerk nicht eingerichtet ist. Clicken auf das Hauptmenü um zu Abschnitt 1.5 Auswahl der Netzwerkverbindungsmethode. (&14) © 3M 2011. All Rights Reserved.

  • Seite 30: Verbindung Mit Ihrem Ziel Bestätigen

    Der Projektor, den sie für ihre Bilder verwenden möchten, ist von einem anderen Computer belegt im Presenter-Modus. Klicken Sie [OK], und das “LiveViewer” Menü erscheint im Stand-by Modus. Versuchen sie erneut ihre Bilder zu übertragen, nachdem der Presenter-Modus ausgeschaltet ist. © 3M 2011. All Rights Reserved.
  • Seite 31 • Klicken Sie [Yes], und der Projektor wird umgeschaltet in den LAN. • Klicken Sie [No], und der Projektor verbleibt wie er ist, und das “LiveViewer” Hauptmenü wird im Stand-by Modus auf ihrem PC angezeigt. © 3M 2011. All Rights Reserved.

  • Seite 32: Verbindungsfehler

    Hauptmenü, um zurückzukehren zum Abschnitt 1.5 Auswahl der Netzwerkverbindungsmethode. (&14) HINWEIS • Überprüfen Sie die Netzwerkeinstellungen am Projektor, und stellen Sie die Verbindung erneut her. Siehe dazu Abschnitt 1.3.2 Starten sie “LiveViewer”. (&9) © 3M 2011. All Rights Reserved.

  • Seite 33: Profildaten

    Daten wirklich arbeiten können. Wählen sie dazu die Profilverbindung neu. (&23) • Wenn Sie einen Netzwerkadapter Ihres Computers ändern, achten Sie darauf, neue Profildaten für den Adapter zu erstellen. © 3M 2011. All Rights Reserved.

  • Seite 34: Bearbeitung Von Profildaten

    6) Das bearbeitete Profil wird mit den neuen Daten in der Profil Liste angezeigt, wenn Sie klicken [OK]. HINWEIS • Gehen Sie beim Bearbeiten von Profildaten deren korrekte Funktion sicher, indem sie sie unter Profilverbindung auswählen. (&23) © 3M 2011. All Rights Reserved.

  • Seite 35: Registrieren Sie Meine Verbindung

    Fenster gelisteten Profile und clicken [OK]. • In der Liste erscheinen alle Profile, gleich welcher Netzwerkadapter ausgewählt ist. Sie können auch ein Profil für einen derzeit nicht aktiven Netzwerkadapter wie Meine Verbindung-Profildaten speichern. © 3M 2011. All Rights Reserved.
  • Seite 36 • Wenn bereits 10 Profile vorhanden sind, können sie das Feld nicht mehr bestätigen. Löschen sie eines der vorhandenen Profile. • Der Profilname für die gespeicherten Daten wird von “LiveViewer” automatisch zugewiesen. Der Name wird rechts neben dem Eingabefeld angezeigt. © 3M 2011. All Rights Reserved.

  • Seite 37: Netzwerkpräsentation

    Der Display-Modus ist zunächst der Einzel-PC-Modus.  Bedienelement Stop Die Übertragung der Bilder wird gestoppt. HINWEIS • Die Bilder werden nicht auf dem Bildschirm angezeigt, wenn Start/Stop mehrfach gedrückt werden. • In einer Multi-Display-Umgebung wird das erste Bild angezeigt. © 3M 2011. All Rights Reserved.
  • Seite 38  Bedienelement Ikon Das angezeigte Symbol ändert sich wie nachfolgend gezeigt, abhängig vom Status von “LiveViewer”. Durch Doppelclik auf das Ikon wird das zuletzt verwendete Menü auf dem Bildschirm angezeigt. Verbunden Unterbrochen Nicht verbunden Halten © 3M 2011. All Rights Reserved.

  • Seite 39: Anzeige Des Status

    2 PCs haben Bildschirmverbindung. 3 PCs haben Bildschirmverbindung. 4 PCs haben Bildschirmverbindung. HINWEIS • Die Statusanzeige wird alle 3 Sekunden überprüft. • Wenn der Status vom Projektor nicht abgerufen werden kann, wird er nicht aktualisiert. © 3M 2011. All Rights Reserved.

  • Seite 40: Umschalten Des Display-Modus

    Des Display-Modus kann auch mittels des MULTI-PC-MODUS (Modus mehrere PCs) im Menü NETZWERK unter PRÄSENT. eingestellt werden. Die zuletzt vorgenommene Einstellung wird unabhängig von der Einstellungsmethode aktiviert. (Siehe &Menü NETZWERK im Benutzerhandbuch für die Funktionen auf dem Projektor.) © 3M 2011. All Rights Reserved.

  • Seite 41: Menü Opt

    Bildqualität Die Bildqualität ist wichtiger als die Geschwindigkeit. Dadurch wird die JPEC Kompressionsrate geringer. Der Bildschirm wird im Projektor wird langsamer neu aufgebaut, weil die übertragene Datenmenge größer ist, aber die Bildqualität ist besser. © 3M 2011. All Rights Reserved.
  • Seite 42 Der Benutzername kann auf dem Bildschirm angezeigt werden, so dass sie wissen, wessen Bild derzeit erscheint. (Siehe &Menü NETZWERK im Benutzerhandbuch) Wenn das Feld nicht markiert ist, wird die Information nicht an den Projektor geleitet. © 3M 2011. All Rights Reserved.

  • Seite 43: Start Der Netzwerkpräsentation

    Projektor als Eingangsquelle aus und klicken Sie im “LiveViewer” auf das Bedienelement Start. 2.2.1 Display Modus Für die Netzwerkpräsentation stehen Ihnen zwei Display-Modi, Einzel-PC-Modus und Multi-PC-Modus zur Verfügung. 1) Einzel-PC Modus Der Projektor zeigt die Bilder an, die von einem PC gesendet wurden. © 3M 2011. All Rights Reserved.

  • Seite 44: Presenter-Modus

    Der Benutzername kann in den “LiveViewer” eingegeben werden und wird auf dem Bildschirm angezeigt während das Menü an dem Projektor bedient wird. So können sie feststellen, wessen Bild momentan auf der Leinwand gezeigt wird. (&41) © 3M 2011. All Rights Reserved.

  • Seite 45: Web-Steuerung

    Web Sites des Projektors richtig benutzen zu können. Sehen sie in der Hilfefunktion ihres Browses nach, um zu erfahren, wie JavaScript aktiviert wird. • Es wird empfohlen, alle verfügbaren Updates des Browses zu installieren. © 3M 2011. All Rights Reserved.

  • Seite 46: Login

    2) Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK]. HINWEIS • Die auf dem Web-Steuerbildschirm verwendete Sprache ist mit der OSD-Sprache des Projektors identisch. Um sie zu ändern, müssen Sie die OSD-Sprache des Projektors ändern. (&Menü BILDSCHIRM im Benutzerhandbuch) © 3M 2011. All Rights Reserved.
  • Seite 47 Nachfolgend finden Sie die werkseitigen Voreinstellungen für Benutzernamen und Passwort. Benutzername Passwort Administrator <blank> Bei erfolgreicher Anmeldung wird der folgende Bildschirm angezeigt. Hauptmenü 3) Klicken Sie im Hauptmenü auf das gewünschte Bedien- oder Konfigurationselement. © 3M 2011. All Rights Reserved.

  • Seite 48: Netzwerkinformationen

    Zeigt die Einstellungen für den Projektor Namen. DHCP Zeigt die DHCP Konfigurations Einstellungen. IP-Adresse Zeigt die aktuelle IP Adresse. Subnetzmaske Zeigt die Subnetzmaske. Standardgateway Zeigt das voreingestellte gateway. DNS-Serveradresse Zeigt die DNS-Serveradresse an. MAC-Adresse Zeigt die ethernet MAC-Adresse. © 3M 2011. All Rights Reserved.

  • Seite 49: Netzwerk Einstellungen

    Netzwerk Verbindung neu starten. Sie können die Netzwerk Verbindung neu starten, indem Sie klicken auf [Netzwerk-Neustart] im Hauptmenü. • Wenn sie den Projektor in ein laufendes Netzwerk einbinden, wenden sie sich an den Netzwerk Administrator, bevor sie Server Adressen eingeben. © 3M 2011. All Rights Reserved.

  • Seite 50: Port-Einstellungen

    Konfiguriert den Messenger-Anschluss (Port 9719). (Port 9719) Klicken Sie auf das Kontrollkästchen [Ein] zur Verwendung Port geöffnet von Port 9719. Klicken Sie auf das Kontrollkästchen [Ein], wenn Authentifizierung Authentisierung für diesen Port erforderlich ist. © 3M 2011. All Rights Reserved.
  • Seite 51 • Die neuen Konfigurationseinstellungen werden nach dem Neustart der Netzwerk-Verbindung aktiviert. Wenn die Konfigurationseinstellungen geändert werden, müssen Sie die Netzwerk-Verbindung neu starten. Sie können die Netzwerk- Verbindung durch Klicken von [Netzwerk-Neustart] im Hauptmenü neu starten. © 3M 2011. All Rights Reserved.

  • Seite 52: E-Mail-Einstellungen

    Sie die [Test-E-Mail senden]. Aktivieren sie die E-Mail senden Einstellung bevor Sie klicken auf [Test-E-Mail senden]. • Wenn sie den Projektor in ein laufendes Netzwerk einbinden, wenden sie sich an den Netzwerk Administrator, bevor sie Server Adressen eingeben. © 3M 2011. All Rights Reserved.

  • Seite 53: Benachrichtigungseinstellungen

    (die Lampe wird schaltet sich ein). (&Menü SETUP im Benutzerhandbuch) Authentifizierungsfehler Der SNMP Zugang erfolgt über eine falsche SNMP community. Lesen sie &Fehlersuche im Benutzerhandbuch um weitere Erläuterungen für Fehler außer Sonstiger Fehler und Zeitplanausführungsfehler. © 3M 2011. All Rights Reserved.
  • Seite 54 über den Web-Browser festlegen übersteigt, wird die E-mail versendet. • Der Filterzeitalarm ist als Schwelle für E-Mail-Notifikation (Erinnerung) für die Filterzeit definiert. Wenn die Betriebsstunden des Filters diese Schwelle überschreiten, die auf der Webseite konfiguriert ist, wird eine E-Mail an Sie versandt. © 3M 2011. All Rights Reserved.

  • Seite 55: Zeitplaneinstellungen

    Konfiguriert die Abläufe am bestimmten Datum Nr. 2. Bestimmtes Datum Nr.3 Konfiguriert die Abläufe am bestimmten Datum Nr. 3. Bestimmtes Datum Nr.4 Konfiguriert die Abläufe am bestimmten Datum Nr. 4. Bestimmtes Datum Nr.5 Konfiguriert die Abläufe am bestimmten Datum Nr. 5. © 3M 2011. All Rights Reserved.
  • Seite 56 Klicken Sie [Registrieren] und fügen sie der Ablaufliste neue Befehle hinzu. Klicken Sie [Zchn lschn] um Befehle aus der Ablaufliste zu löschen. Klicken Sie [Zchn lschn], um alle Befehle zu löschen und die Ablaufeinstellungen entsprechend der Ablaufliste wieder herzustellen. © 3M 2011. All Rights Reserved.
  • Seite 57 • Im Stammverzeichnis des USB-Speichermediums gespeicherte Bilddateien werden automatisch in der geplanten Diashow angezeigt. • Sehen Sie im Abschnitt &Fehlersuche im Benutzerhandbuch nach, falls Zeiteinstellungen für Funktionen/Abläufe nicht ordnungsgemäß ausgeführt werden, wie Sie sie eingestellt haben. © 3M 2011. All Rights Reserved.

  • Seite 58: Datums-/Uhrzeiteinstellungen

    Angabe des Tages, an dem die Zeitumstellung endet (So, Mo, Di, Mi, Do, Fr, Sa). Stunde Angabe der Stunde, zu der die Zeitumstellung endet (0 ~ 23). Uhrzeit Minute Angabe der Minute, zu der die Zeitumstellung endet (0 ~ 59). © 3M 2011. All Rights Reserved.
  • Seite 59 • Der Projektor wird die Datum und Zeit Angabe von dem Timeserver beziehen und bestehende Zeiteinstellungen überschreiben, wenn SNTP aktiviert ist. • Die Zeitanzeige durch die eingebaute Uhr ist möglicherweise unpräzise. Die Verwendung von SNTP wird empfohlenum, stets die exakte Zeit zu haben. © 3M 2011. All Rights Reserved.

  • Seite 60: Sicherheitseinstellungen

    Sie die Netzwerk-Verbindung neu starten. Sie können die Netzwerk- Verbindung durch Klicken von [Netzwerk-Neustart] im Hauptmenü neu starten. • Nur die Zahlen‘0-9’und die Buchstaben ‘a-z’, ‘A-Z’ (ohne ä, ü, ö, ß) dürfen verwendet werden. © 3M 2011. All Rights Reserved.

  • Seite 61: Projektorsteuerung

    Vergrößerung ein. POSITION H Stellt die Position eines Ausgangspunktes für horizontale VERGRÖSSERN Vergrößerung ein. SCHABLONE Schaltet die Schablone an/aus. MEIN BILD Die Daten MEIN BILD auswählen. MEIN BILD Die Daten MEIN BILD löschen. LÖSCHEN © 3M 2011. All Rights Reserved.
  • Seite 62 Zur Auswahl des COMPUTER IN2-Eingangssignaltyps. FRAME LOCK - Schaltet die FRAME LOCK-COMPUTER IN1-Funktion ein/ COMPUTER IN1 aus. FRAME LOCK - Schaltet die FRAME LOCK-COMPUTER IN2-Funktion ein/ COMPUTER IN2 aus. FRAME LOCK - HDMI Schaltet die FRAME LOCK-HDMI-Funktion ein/aus. © 3M 2011. All Rights Reserved.
  • Seite 63 Weist MONITOR OUT zu, wenn der S-VIDEO - Anschluss - S-VIDEO ausgewählt ist. MONITOR-AUSGANG Weist MONITOR OUT zu, wenn der VIDEO - Anschluss - VIDEO ausgewählt ist. MONITOR-AUSGANG Weist MONITOR OUT im Standby Betrieb zu. - STANDBY © 3M 2011. All Rights Reserved.
  • Seite 64 Schaltet die Nachrichten Funktion ein/aus. SCHABLONE Wählt die Schablone-Einstellung. G.U. - ANZEIGEN Wählt die Einstellung Geschlossene Erfassung ANZEIGEN. G.U. - MODUS Wählt die Einstellung Geschlossene Erfassung MODUS. G.U. - KANAL Wählt die Einstellung Geschlossene Erfassung KANAL. © 3M 2011. All Rights Reserved.
  • Seite 65 Weist MY BUTTON-2 Funktion zu beiliegende Fernbedienung. MEINE QUELLE Wählt die Einstellung von Meine Quelle. FERNB.FREQ. - Schaltet die Funktion für Fernbedienungssignale mit NORMAL normaler Frequenz an/aus. FERNB.FREQ. - Schaltet die Funktion für Fernbedienungssignale mit hoher HOCH Frequenz an/aus. © 3M 2011. All Rights Reserved.
  • Seite 66 3M™ Digital Projector X56 3. Web-Steuerung 3.10 Projektorsteuerung (Fortsetzung) Die Funktionen aus der unteren Tabelle können über das Projektorsteuerung-Menü aufgerufen werden. Klicken Sie [Presenter-Modus verl]. Abschnitt Beschreibung SERVICE Presenter-Modus verl Obligatorisches Verlassen des Presenter-Modus. © 3M 2011. All Rights Reserved.

  • Seite 67: Fernbedienung

    Bestätigung der Operation. Möchten Sie die Stromzufuhr steuern, drücken Sie auf [OK]. Anderenfalls drücken Sie auf [Abbrechen]. • [BILD AB] und [BILD AUF] auf der Web-Fernsteuerung können nicht für die Emulation der Maus auf dem Projektor verwendet werden. © 3M 2011. All Rights Reserved.

  • Seite 68: Projektorstatus

    Zeigt die Benutzungsdauer des derzeit verwendeten Filters. Power-Status Zeit den aktuellen Powerstatus. Eingabestatus Zeigt die aktuelle Quelle des Eingangssignals. Blank Ein/Aus Zeigt den aktuellen Blank ein/aus Status. Stumm Zeigt den aktuellen Status der Stummschaltung ein/aus. Einfrieren Zeigt den aktuellen Einfrieren-Status. © 3M 2011. All Rights Reserved.

  • Seite 69: Netzwerk-Neustart

    • Ein Neustart erfordert eine erneute Anmeldung, damit eine weitere Steuerung oder Konfigurierung des Projektors uber den Web-Browser erfolgen kann. Warten Sie mindestens 30 Sekunden, nachdem Sie geklickt haben. [Neustart] Taste, bevor Sie sich wieder anmelden. © 3M 2011. All Rights Reserved.

  • Seite 70: Die Funktion "Mein Bild

    Die MEIN BILD Übertragung verlangt eine besondere Anwendung auf ihrem PC. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Es kann von der 3M-Website heruntergeladen werden (http://www.3m.com/meetings). Lesen sie das Handbuch der Anwendung, um Anweisungen zu erhalten. Um das ubertragene Bilder anzuzeigen, wahlen Sie die Option "MEIN BILD"...
  • Seite 71 • Die neuen Konfigurationseinstellungen werden nach dem Neustart der Netzwerk-Verbindung aktiviert. Wenn die Konfigurationseinstellungen geändert werden, müssen Sie die Netzwerk-Verbindung neu starten. Sie können die Netzwerk-Verbindung durch Klicken von [Netzwerk-Neustart] im Hauptmenü neu starten. © 3M 2011. All Rights Reserved.

  • Seite 72: Messenger-Funktion

    Die Messenger-Funktion erfordert eine exklusive Anwendung auf Ihrem Computer. Zum Bearbeiten, Übertragen und Anzeigen der Textdaten verwenden Sie diese Anwendung. You can download it from the 3M web site (http://www.3m.com/ meetings). Einzelheiten zur Messenger-Funktion und Bedienung der Anwendung siehe Dokumentation der betreffenden Anwendung.
  • Seite 73 • Die neuen Konfigurationseinstellungen werden nach dem Neustart der Netzwerk-Verbindung aktiviert. Wenn die Konfigurationseinstellungen geändert werden, müssen Sie die Netzwerk-Verbindung neu starten. Sie können die Netzwerk-Verbindung durch Klicken von [Netzwerk-Neustart] im Hauptmenü neu starten. © 3M 2011. All Rights Reserved.

  • Seite 74: Die Funktion "Netzbrücke

    • Vor dem Anschließen lesen Sie bitte die Benutzerhandbuchen der Geräte, um einen vorschriftsmäßigen Anschluss sicherzustellen. Kontrollieren Sie für den RS-232C-Anschluss die Spezifikation des jeweiligen Ports und verwenden Sie eine geeignete Leitung. (&Connection to the ports im Benutzerhandbuch - Technical) © 3M 2011. All Rights Reserved.

  • Seite 75: Kommunikations-Setup

    „Port-Einstellungen“ eines Browsers konfigurierten Netzbrückenport an den Projektor. (&51) HINWEIS • Mit Ausnahme von 9715, 9716, 9719, 9720, 5900, 5500, 4352 kann eine beliebige Zahl zwischen 1024 und 65535 als Netzbrückenport- Nummer für eingerichtet werden. Die Voreinstellung ist 9717. © 3M 2011. All Rights Reserved.

  • Seite 76: Übertragungsmethode

    Antwortdaten Antwortdaten Übertragungsdaten Richten Sie im Menü ANTWORTGRENZZEIT die Wartezeit für Antwortdaten von einem externen Gerät ein. (&Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) AUS  1s  2s  3s ( AUS) © 3M 2011. All Rights Reserved.

  • Seite 77: Voll-Duplex

    Sollte eine Synchronisierung erforderlich sein, muss der Computer entsprechend eingestellt werden. HINWEIS • Wenn Datenübertragung und -empfang vom Computer synchronisiert werden, kann ein externes Gerät je nach dem Verarbeitungszustand des Projektors unter Umständen nicht gut gesteuert werden. © 3M 2011. All Rights Reserved.

  • Seite 78: Weitere Funktionen

    Einstellungen] um sicherzustellen, dass die Maileinstellungen korrekt sind. Die folgende E-Mail wird an die angegebenen Adressen verschickt. Betreffzeile :Test Mail <Projektorname> Text :Send Test Mail Date <Testdatum> Time <Testzeit> IP Address <Projektor IP Adresse> MAC Address <ProjektorMAC address> © 3M 2011. All Rights Reserved.
  • Seite 79 7) Klicken Sie [Übernehmen] um die Einstellungen zu speichern. Fehlfunkions/Warn-E-mails haben folgende Struktur: Betreffzeile : <Mail title> <Projektorname> Text : <Mail text> Date <Ausfall/Warndatum> Time <Ausfall/Warnzeit> IP Address <Projektor IP Adresse> MAC Address <Projektor MAC Adresse> © 3M 2011. All Rights Reserved.

  • Seite 80: Projektor Steuerung Über Snmp

    Failure/Warning, um die Einstellungen vorzunehmen. 9) Klicken Sie [Ein] um die SNMP Funktion für Fehlfunktionen/Warnungen zu aktivieren Leeren sie die [Ein] Box, wo die SNMP Funktion nicht benötigt wird. 10) Klicken Sie [Übernehmen] um die Einstellungen zu speichern. © 3M 2011. All Rights Reserved.

  • Seite 81: Ereignis Planung

    Datum und Zeitpunkt (z.B. ‘Bestimmtes Datum Nr. 1’ wird vor ‘Bestimmtes Datum Nr. 2’ ausgeführt usw.) • Stellen sich sicher, dass Datum und Zeit eingestellt sind, bevor sie geplante Ereignisse aktivieren. (&58) © 3M 2011. All Rights Reserved.

  • Seite 82: Ablaufeinstellungen (&55)

    • Bei Benutzung der Zeitplanfunktion muss die Netzleitung an den Projektor und an die Steckdose angeschlossen sein. Die Zeitplanfunktion funktioniert nicht, wenn der Trennschalter in einem Raum ausgelöst wurde. Die Stromanzeige leuchtet orange oder grün, wenn der Projektor mit Wechselstrom versorgt ist. © 3M 2011. All Rights Reserved.

  • Seite 83: Datum Und Zeit Einstellung (&58)

    Anweisungen. (&Austausch der internen Uhr batterie im Produktgarantie und Sicherheitshinweise) • Die Zeitanzeige durch die eingebaute Uhr ist möglicherweise unpräzise. Die Verwendung von SNTP wird empfohlen, um stets die exakte Zeit zu haben. © 3M 2011. All Rights Reserved.

  • Seite 84: Bedienung Über Das Netzwerk

    öffnen und TCP #9715 zu verwenden. Klicken Sie das Auswahlfeld [Ein] für [Authentifizierung] an, falls eine Authentisierung erforderlich ist. Ansonsten lassen Sie das Feld deaktiviert. 6) Klicken Sie [Übernehmen] Schaltfläche an, um die Einstellungen zu speichern. © 3M 2011. All Rights Reserved.
  • Seite 85 • Die neuen Konfigurationseinstellungen werden nach dem Neustart der Netzwerk-Verbindung aktiviert. Wenn die Konfigurationseinstellungen geändert werden, müssen Sie die Netzwerk-Verbindung neu starten. Sie können die Netzwerk-Verbindung durch Klicken von [Netzwerk-Neustart] im Hauptmenü neu starten. © 3M 2011. All Rights Reserved.
  • Seite 86 Dies ist der Wert, um Null auf der Hinzufugung der unteren 8 bits von der Uberschrift zur Prufsumme zu bilden. Verbindungs-ID → Zufallswert von 0 bis 255 (Dieser Wert ist an die Antwortdaten angehangt) © 3M 2011. All Rights Reserved.

  • Seite 87: Format Der Antwort Daten

    1 Byte <Datenantwort> Antwort Daten Verbindungs-ID 0x1D 2 Bytes 1 Byte <Projektor belegt Antwort> Antwort Statuscode Verbindungs-ID 0x1F 2 Bytes 1 Byte <Authentisierungsfehler Antwort> Fehlercode für Antwort Verbindungs-ID Authentisierung 0x1F 0x04 0x00 1 Byte © 3M 2011. All Rights Reserved.

  • Seite 88: Automatischer Abbruch Der Verbindung

    Antwort Daten werden zurückgesendet. Andernfalls erhalten sie die Meldung, dass die Autentifizierung mißlungen ist. HINWEIS • Ab der Übertragung des zweiten und aller weiteren Kommandos, kann auf innerhalb der selben Verbindung auf die Autentifzierungs Daten verzichtet werden. © 3M 2011. All Rights Reserved.

  • Seite 89: Fehlersuche

    Ihr PC ist um eine drahtlose über ein drahtloses LAN – Netzwerkverbindung mit dem Zugriffspunkt herzustellen. Detaillierte verbunden. Informationen entnehmen Sie der Benutzerhandbuch des PCs bzw. der Karte. (weiter auf der nächsten Seite) © 3M 2011. All Rights Reserved.
  • Seite 90 Transparenz noch Verwendung von “LiveViewer” unterstützt nicht diese Merkmale von – Transluzenz “LiveViewer” im Modus ® ® ® ® hat eine Windows Aero Windows Vista Aero Einwirkung auf (Glas) (weiter auf der nächsten Seite) © 3M 2011. All Rights Reserved.
  • Seite 91 PC sind nur eingeschränkt. Versuchen Sie "NEUSTART" inkorrekt oder im Menü SERVICE unter unvollständig. Benutzer- NETZWERK-Funktionalität dem NETZWERK Menü. - Der Projektor handbuch des Projektors ist antwortet nicht. eingeschränkt. - Dargestelltes Bild ist eingefroren. © 3M 2011. All Rights Reserved.

  • Seite 92: Garantie Und Kundendienst

    9. Garantie und Kundendienst Bei Problemen mit den Geräten lesen Sie zunächst unter 8. Fehlersuche (&89) nach und prüfen Sie alle vorgeschlagenen Punkte. Sollte das Problem fortbestehen, so wenden Sie sich an Ihren Fachhändler oder Servicetechniker. © 3M 2011. All Rights Reserved.
  • Seite 93 Einsatzzweck geeignet ist. Alle Risiken und Haftpflicht im Zusammenhang mit dem Betrieb werden vom Anwender getragen. Jegliche Feststellungen in Bezug auf das Produkt, die nicht in der aktuellen Veröffentlichung von 3M enthalten sind, oder jegliche widersprechende Feststellungen in Ihrem Kaufauftrage sind geltungslos, wenn keine ausdrückliche schriftliche Zustimmung von einem autorisierten 3M-Vertreter vorliegt.
