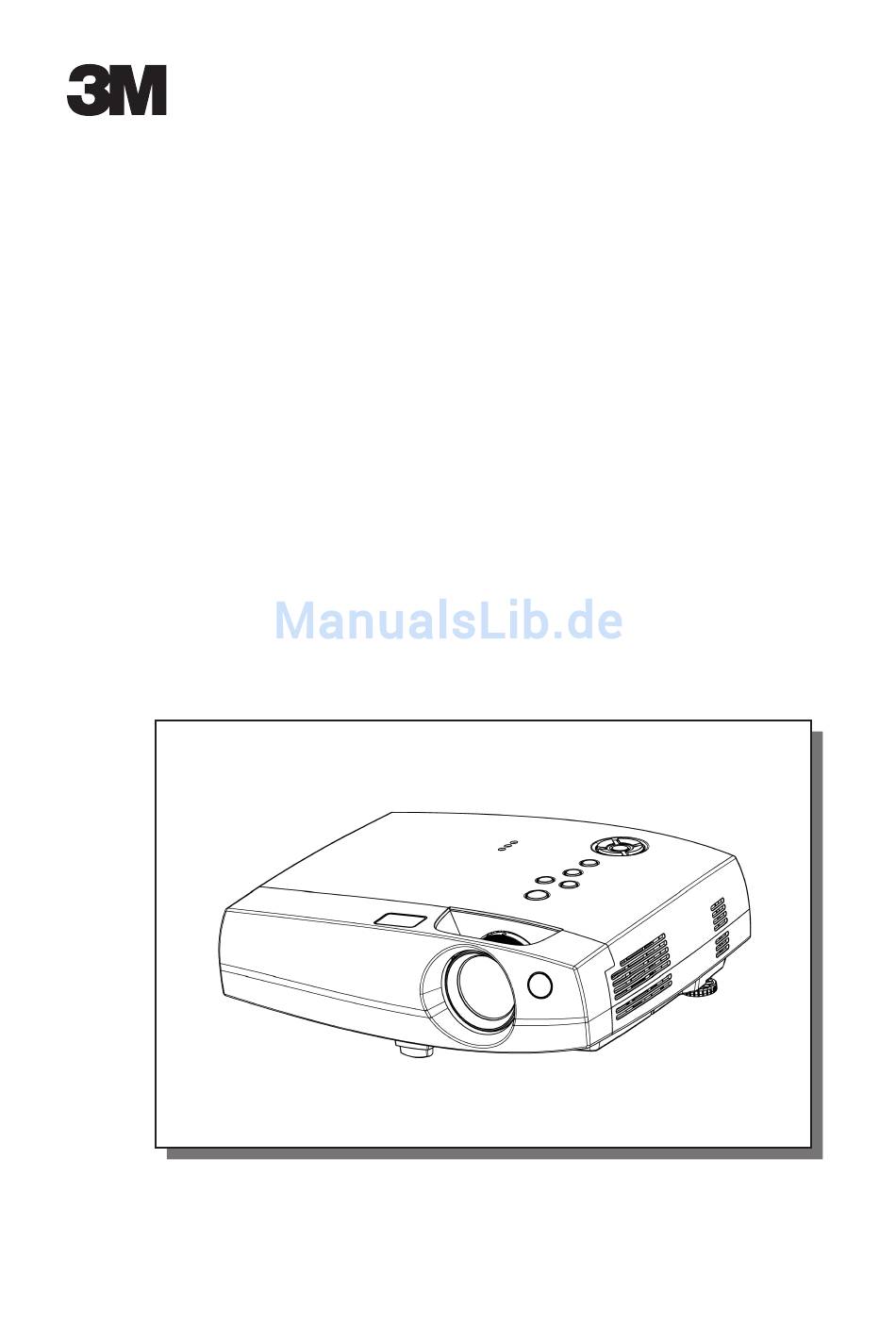

- Seite 1 S40/X40 Multimedia Projektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
S40/X40 Multimedia Projektor Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. VORSICHT • Lesen Sie das beiliegende Handbuch Geräts "Sicherheitsanleitung des " sowie dieses "Benutzerhandbuch" gründlich durch, damit Sie alle Funktionen verstehen und ordnungsgemäß verwenden können. Bewahren Sie diese Bedienungsanleitung danach an einem sicheren Ort auf, damit Sie sie sofort zur Hand haben, sollten Sie sie benötigen. -
Seite 3: Projektor Funktionen
(US-Typ) Projektor S40/X40 Multimedia Projector Operator's Guide S40/X40 Projecteur multimedia - Guide de L' opérateur S40/X40 Multimedia-Projektor - Benutzerhandbuch S40/X40 Proyector de Multimedia - Guía del usuario S40/X40 Proiettore Multimediale - Guida dell' operatore S40/X40 Multimedia Projector - Gebruiksaanwijzing S40/X40 Projector dos Multimedia - Guia da operador S40/X40 Multimedia Projektør- Brukerhåndbok... -
Seite 4: Netzanschluss
WARNUNG Beachten Sie beim Umgang mit dem Netzkabel folgende Vorsichtsmaßnahmen: Gehen Sie beim Anschließen des Projektor-Netzkabels besonders vorsichtig vor, da falsche oder fehlerhafte Anschlüsse FEUER UND/ODER ELEKTRISCHE SCHLÄGE verursachen können. Beachten Sie die folgenden Sicherheitsrichtlinien, um einen gefahrlosen Betrieb des Projektors zu gewährleisten: •... -
Seite 5: Namen Der Teile
NAMEN DER TEILE Gibt die entsprechende Seite mit Hinweisen an. DER PROJEKTOR Taste keystone Taste menu Taste reset Taste rgb Cursor-Tasten Taste video Taste on/off Fernbedienungssensor Netzschalter Objektiv Netzanschluss Fußeinstellung Fußeinstellungstaste Anzeige lamp Brennweiten-Ring Anzeige temp Anzeige power Zoom-Ring Luftfilter Lautsprecher Anschlüsse Hintere Fußeinstellung... - Seite 6 ANSCHLÜSSE Anschluss rgb Fernbedienungssensor Anschluss control Anschluss component video C Anschluss component video Y Anschluss component video C Anschluss audio Anschluss s-video in Anschluss audio in R Anschluss audio in L Anschluss video in DIE FERNBEDIENUNG Taste SEARCH Taste STANDBY/ON Taste RGB STANDBY/ON VIDEO...
-
Seite 7: Einrichten Des Projektors
EINRICHTEN DES PROJEKTORS VORSICHT • Installieren Sie den Projektor in einer angemessenen Umgebung entsprechend Geräts den Anweisungen in der beiliegenden Broschüre "Sicherheitsanleirung des " und in dieser Bedienungsanleitung. • Halten Sie beim Drücken der Fußeinstellungstaste immer den Projektor fest, damit dieser nicht hinunterfällt, umkippt, Sie sich nicht Ihre Finger verletzen und es nicht zu Fehlfunktionen kommt. -
Seite 8: Anpassen Von Bildgröße Und Projektionsabstand
Abbildungen und Tabellen ablesen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximaler Größe (S40: 800x600 Pixel/X40: 1024x768 Pixel). a: Abstand vom Projektor zur Leinwand (±10 %) b: Abstand von der Objektivmitte zum unteren Rand der Leinwand (±10 %) c: Abstand von der Objektivmitte zum oberen Rand der Leinwand (±10 %) -
Seite 9: Anschliessen Der Geräte
ANSCHLIESSEN DER GERÄTE Folgende Geräte können Sie an den Projektor anschließen. (Lesen Sie diesen Abschnitt, um die Gerätekonfiguration für Ihre Präsentation herauszufinden.) VORSICHT • Falscher Anschluß kann einn Brand oder e elektrischen Schlag verrursachen. Bitte lessen Sie diese Bedienungsanleitung und die separaten Geräts “Sicherheitsanleirung des ”. -
Seite 10: Verkabelung
Verkabelung Die folgende Tabelle enthält Informationen zur Verwendung der Projektoranschlüsse und Kabel für den Anschluss eines bestimmten Geräts. Anhand dieser Tabelle können Sie bestimmen, welche Kabel Sie verwenden müssen. Funktion Projektor-Anschluss Anschlusskabel RGB-Kabel RGB-Eingang mit 15-poligem D-Sub-Kompaktstecker und Zollgewindeschrauben Audio-Eingang Audiokabel audio (vom Computer) -
Seite 11: Anschließen An Einen Computer
ANSCHLIESSEN DER GERÄTE (fortsetzung) Anschließen an einen Computer ACHTUNG Sorgen Sie beim Anschließen eines Notebook-Computers an den Projektor dafür, dass der externe RGB-Ausgang wirksam ist (setzen Sie das Notebook auf CRT-Anzeige oder auf gleichzeitige LCD- und CRT-Anzeige). Weitere Informationen dazu finden Sie in der Bedienungsanleitung des betreffenden Notebook-Computers. -
Seite 12: Anschließen An Einen Dvd-Player
Anschließen an einen DVD-Player A A A S-VIDEO-Kabel Bei Verwendung einer S-Video-Verbindung Bei Verwendung einer Bei Verwendung einer Komponenten-Video-Verbindung Audio/Video-Verbindung DVD-Player Anschließen an einen Videorekorder A A A S-VIDEO-Kabel Bei Verwendung einer S-Video-Verbindung Videorekorder... -
Seite 13: Verwenden Der Fernbedienung
VERWENDEN DER FERNBEDIENUNG Einlegen der Batterien in die Fernbedienung WARNUNG Beachten Sie beim Umgang mit den Batterien folgende Vorsichtsmaßnahmen: Behandeln Sie die Batterien immer mit Sorgfalt und verwenden Sie sie entsprechend den Vorschriften. Eine nicht sachgemäße Verwendung kann zum Platzen und Auslaufen der Batterien und zu Bränden, Verletzungen sowie zur Verschmutzung der Umgebung führen. - Seite 14 Verwenden der Fernbedienung • Die Fernbedienung kann sowohl auf die vorderen als auch die hinteren Fernbedienungssensoren des Projektors ausgerichtet werden. • Die Reichweite des Fernbedienungssensors auf der Vorderseite beträgt 3 Meter mit einem Winkel von 90° (jeweils 45° links und rechts vom Fernbedienungssensor).
-
Seite 15: Einschalten Des Stroms
EINSCHALTEN DES STROMS Vorsichtsmaßnahmen ∼ Schließen Sie zuerst alle Geräte an den Projektor an, bevor Sie den Netzstrom einschalten. WARNUNG Wenn das Gerät eingeschaltet ist, wird ein starkes Licht ausgestrahlt. Schauen Sie niemals direkt in das Objektiv. Prüfen Sie, ob das Netzkabel ordnungsgemäß und fest STANDBY/ON im Projektor und in der Steckdose eingesteckt ist. -
Seite 16: Auswählen Eines Eingangssignals
Auswählen eines Eingangssignals Auswahl eines RGB-Signals Bei Auswahl des rgb-Eingangs Drücken Sie die Taste RGB. STANDBY/ON VIDEO SEARCH Drücken Sie diese Taste, um zu den Geräten umzuschalten, ASPECT AUTO BLANK die mit dem Anschluss rgb verbunden sind (siehe Abbildung). VOLUME MAGNIFY MUTE video... -
Seite 17: Ausschalten Des Stroms
AUSSCHALTEN DES STROMS Drücken Sie die Taste STANDBY/ON (auf der Fernbedienung) oder die Taste on/off (auf dem Bedienungsfeld). STANDBY/ON VIDEO SEARCH Die Meldung "Ausschal ten?" wird ungefähr fünf Sekunden lang auf dem ASPECT AUTO BLANK Bildschirm angezeigt. MAGNIFY VOLUME MUTE FREEZE KEYSTONE Drücken Sie erneut die Taste STANDBY/ON (auf... -
Seite 18: Regeln Der Lautstärke
REGELN DER LAUTSTÄRKE Drücken Sie die Taste VOLUME. LAUTST. Wie in der rechten Abbildung gezeigt, wird auf STANDBY/ON dem Bildschirm ein Dialogfeld eingeblendet, das VIDEO SEARCH Ihnen bei der Lautstärkeregelung behilflich ist. ASPECT AUTO BLANK VOLUME VOLUME MAGNIFY VOLUME MUTE FREEZE KEYSTONE Drücken Sie die Tasten... -
Seite 19: Regeln Der Position
REGELN DER POSITION Drücken Sie die Taste POSITION. Wie in der rechten Abbildung gezeigt, wird auf dem Bildschirm ein Dialogfeld eingeblendet, das Ihnen bei der Regelung der STANDBY/ON VIDEO SEARCH Position behilflich ist. ASPECT AUTO BLANK MAGNIFY VOLUME MUTE POSITION FREEZE KEYSTONE STAND... -
Seite 20: Verwenden Der Automatischen Anpassungsfunktion
VERWENDEN DER AUTOMATISCHEN ANPASSUNGSFUNKTION Drücken Sie die Taste AUTO. AUTO STANDBY/ON VIDEO SEARCH ASPECT AUTO BLANK Automatische Anpassung für den RGB-Eingang MAGNIFY VOLUME MUTE Horizontale Position (H. POSIT), vertikale Position (V. POSIT), Taktphase (H. PHASE) und horizontale Größe FREEZE KEYSTONE (H. -
Seite 21: Korrigieren Von Keystone-Verzerrungen
KORRIGIEREN VON KEYSTONE-VERZERRUNGEN Drücken Sie die Taste KEYSTONE. KEYSTONE Wie in der rechten Abbildung gezeigt, wird auf STANDBY/ON dem Bildschirm ein Dialogfeld eingeblendet, VIDEO SEARCH das Ihnen bei der Korrektur der Verzerrung ASPECT AUTO BLANK behilflich ist. KEYSTONE MAGNIFY VOLUME MUTE FREEZE KEYSTONE... -
Seite 22: Verwenden Der Vergrösserungsfunktion
VERWENDEN DER VERGRÖSSERUNGSFUNKTION Drücken Sie die Taste MAGNIFY (ON). MAGNIFY MAGNIFY Der Projektor wird in den STANDBY/ON Vergrößerungsmodus geschaltet. VIDEO SEARCH ASPECT AUTO BLANK Drücken Sie die Taste POSITION, und wählen Sie dann VOLUME MAGNIFY mithilfe der Tasten den zu MUTE vergrößernden Bereich aus. -
Seite 23: Signalsuche
SIGNALSUCHE Drücken Sie die Taste SEARCH. Wenn Sie die Taste SEARCH drücken, sucht der Projektor nach STANDBY/ON Eingangssignalen. Wird ein Eingangssignal gefunden, wird die VIDEO SEARCH Suche eingestellt, und der Projektor projiziert das gefundene Signal. ASPECT AUTO BLANK Kann der Projektor kein Eingangssignal an seinen Anschlüssen MAGNIFY VOLUME finden, kehrt er wieder in den alten Status vor der Suche zurück. -
Seite 24: Verwenden Der Menüfunktionen
VERWENDEN DER MENÜFUNKTIONEN Drücken Sie die Taste MENU. MENU Auf dem Bildschirm wird die Menüanzeige eingeblendet. Der Projektor verfügt über folgende STANDBY/ON VIDEO SEARCH Menüs: HAUPT, BILD-1, BILD-2, EINGB, ASPECT AUTO BLANK BILDSCHIRM und OPT.. Wählen Sie mithilfe der Tasten Menü... -
Seite 25: Multifunktionseinstellungen
MULTIFUNKTIONSEINSTELLUNGEN Dieses Gerät verfügt über sechs separate Menüs: HAUPT, BILD-1, BILD-2, EINGB, BILDSCHIRM und OPT. Die Betriebsweise der einzelnen Menüs ist immer dieselbe. Nachfolgend wird die Funktionsweise der Menüs erläutert. Menü-Bildschirmanzeige : Drücken Sie die Taste "MENU". Menüauswahl : Wählen Sie über die Tasten ein Menü... - Seite 26 MENÜ Menü BILD-1 HAUPT FARB BAL R BILD-1 FARB BAL B BILD-2 SCHÄRFE EINGB FARBE Mithilfe des Menüs BILD-1 können die fünf in der Tabelle BILDSCHIRM F-TON OPT. enthaltenen Optionen gewählt werden. Beachten Sie beim Ausführen der einzelnen Vorgänge die in der : WÄHLEN Beispiel: Menü...
- Seite 27 MULTIFUNKTIONSEINSTELLUNGEN (fortsetzung) MENÜ Menü EINGB HAUPT AUTO AUSFÜHREN BILD-1 VIDEO BILD-2 HDTV EINGB SYNC ON G Mithilfe des Menüs EINGB können die vier in der Tabelle enthaltenen BILDSCHIRM Optionen gewählt werden. Bei Eingabe der Signale RGB IN werden die OPT. horizontale und die vertikale Frequenz der Signale auf dem Startbildschirm : WÄHLEN des Menüs EINGB angezeigt.
- Seite 28 MENÜ Menü BILDSCHIRM HAUPT BLANK BILD-1 START BILD-2 EINGB Mithilfe des Menüs BILDSCHIRM können die zwei in der Tabelle BILDSCHIRM enthaltenen Optionen gewählt werden. OPT. Beachten Sie beim Ausführen der einzelnen Vorgänge die in der : WÄHLEN Tabelle enthaltenen Erläuterungen. Beispiel: Menü...
- Seite 29 MULTIFUNKTIONSEINSTELLUNGEN (fortsetzung) MENÜ Menü OPT. HAUPT LAUTST. BILD-1 AUTOM-AUS BILD-2 STILLMODUS EINGB LAMPENZEIT Mithilfe des Menüs OPT. können die fünf in der Tabelle BILDSCHIRM FILTER-TIMER OPT. enthaltenen Optionen gewählt werden. Beachten Sie beim Ausführen der einzelnen Vorgänge die in der : WÄHLEN Beispiel: Menü...
-
Seite 30: Die Lampe
HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK Vor dem Ersetzen der Lampe finden Sie die Seriennummer der (separat zu erwerbenden: 78-6969-9463-7 für S40 / 78-6969-9565-9 für X40) Ersatzlampe heraus, und wenden Sie sich dann an Ihren Fachhändler vor Ort. Vor dem Austauschen der Lampe schalten Sie das Gerät aus und ziehen den Netzstecker ab. -
Seite 31: Austauschen Der Lampe
Austauschen der Lampe Alle Projektorlampen nutzen sich mit der Zeit ab. Werden Lampen über einen längeren Zeitraum hinweg verwendet, kann das Bild immer dunkler werden und der Farbkontrast nachlassen. Es wird daher empfohlen, die Lampen frühzeitig auszuwechseln. Wenn die lamp-Anzeige rot aufleuchtet oder beim Einschalten des Projektors eine Meldung angezeigt wird, die Sie zum Auswechseln der Lampe auffordert, müssen Sie die Glühlampe ersetzen. -
Seite 32: Der Luftfilter
DER LUFTFILTER Wartung des Luftfilters Der Luftfilter muss etwa alle 100 Stunden gereinigt werden. Wenn die lamp- und die temp-Anzeige gleichzeitig rot blinken oder beim Einschalten des Projektors eine Meldung angezeigt wird, die Sie zum Reinigen des Luftfilters auffordert, muss der Filter gereinigt werden. -
Seite 33: Ersetzen Das Luftfijters
Ersetzen das luftfijters Wenn sich die Schmutzpartikel nicht aus dem Luftfilter entfernen lassen oder der Luftfilter beschädigt ist, muss er ausgetauscht werden. Wenden Sie sich an Ihren Fachhändler, nachdem Sie sich das Modell Ihres separat zu erwerbenden Ersatzluftfilters notiert haben. Schalten Sie den Projektor aus, und ziehen Sie das Netzkabel ab. -
Seite 34: Sonstige Wartung
SONSTIGE WARTUNG Wartung des Projektorinneren : Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn alle zwei Jahre von Ihrem Fachhändler prüfen und säubern. Versuchen Sie niemals, das Innere des Geräts eigenmächtig zu säubern, da dies zu Verletzungen führen kann. Wartung des Objektivs : Wischen Sie das Objektiv vorsichtig mit einem handelsüblichen optischen Reinigungstuch ab. -
Seite 35: Vorgehensweise Bei Verdacht Auf Einen Gerätefehler
VORGEHENSWEISE BEI VERDACHT AUF EINEN GERÄTEFEHLER Verwandte Meldungen Ist dieses Gerät eingeschaltet, können Meldungen ähnlich den unten dargestellten angezeigt werden. Wenn eine derartige Meldung auf dem Bildschirm angezeigt wird, gehen Sie wie unten beschrieben vor. Meldung Beschreibung LAMPE AUSWECHSELN Die Betriebsdauer der Lampe beträgt fast 2.000 Stunden. (Hinweis 2) NACH DEM ERSETZEN DER Halten Sie eine neue Lampe bereit, und tauschen Sie sie LAMPE IST DER LAMPEN-... -
Seite 36: Informationen Zu Den Anzeigelampen
VORGEHENSWEISE BEI VERDACHT AUF EINEN GERÄTEFEHLER (fortsetzung) Informationen zu den Anzeigelampen In der folgenden Tabelle wird erläutert, welche Bedeutungen das Leuchten und Blinken der Anzeigen power, lamp und temp haben. Führen Sie anhand der Erläuterungen in der Tabelle die entsprechenden Schritte aus. power- lamp- temp-... -
Seite 37: Anzeichen, Die Auf Keine Gerätefehler Hinweisen
Anzeichen, die auf keine Gerätefehler hinweisen Bevor Sie sich an den Reparaturservice wenden, prüfen Sie die Angaben in der folgenden Tabelle. Kann das Problem nicht behoben werden, wenden Sie sich an Ihren Fachhändler. Vorgehensweise zur Behebung Hinweise Anzeichen Ursachen, die keine Gerätefehler sind des Problems auf Seite Die Hauptstromquelle ist nicht eingeschaltet. -
Seite 38: Technische Daten
TECHNISCHE DATEN HINWEISE • Änderungen bei technischen Daten und Design bleiben ohne Vorankündigung vorbehalten. Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor Größe 1,8 cm (Typ 0,7) Flüssigkrist Antriebsystem TFT-Aktiv-Matrix allfeld 480,000 Bildpunkte (800 vertikal x600 horizontal) Bildpunktezahl 786,432 Bildpunkte (1024 vertikal x 768 horizontal) Objektiv Zoomobjektiv F=1,7 bis 1,9 f=21,7 bis 26,1 mm Lampe... -
Seite 39: Zubehör
Deluxe Maus-Emulationskit ............78-6969-9233-4 Bestellung Bestellen Sie diese Teile bitte direct über Ihren Händler oder webden Sie sich an den Kundendienst von 3M unter der folgenden Nummer : In den USA oder Kanada : 1-800-328-1371 Wenden Sie sich ansonsten an Ihre örtliche 3M-Handelsvertretung. - Seite 40 Verwendungszweck Bitte lesen Sie vor dem Gebrauch des Geräts das gesamte Handbuch sorgfältig durch. Multimedien-Projektoren von 3M™ sind für die Benutzung in Innenräumen ausgelegt, gebaut und getestet, wobei der Einsatz von 3M-Leuchten, 3M-Stahlteilen zur Befestigung an Decken und Anschluss an die örtliche Nennspannung vorausgesetzt wird.
