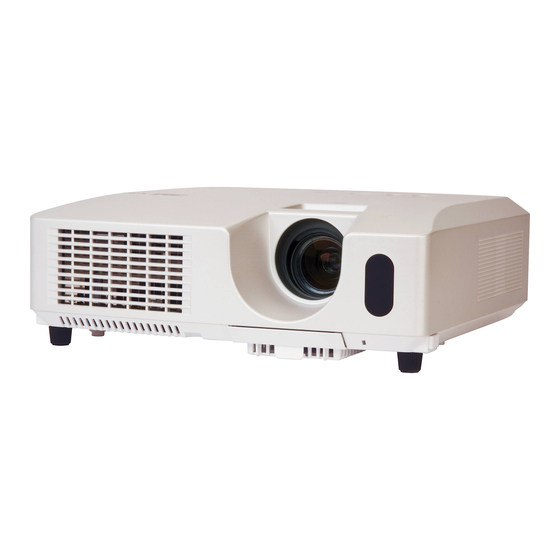

Digitalprojektor X30
Benutzerhandbuch
Vielen Dank, dass Sie diesen Projektor erworben haben.
WARNUNG
Handbücher. Lesen Sie zuerst die "Produktgarantie und Sicherheitshinweise" und
verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Über dieses Handbuch
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG
VORSICHT
ZUR BEACHTUNG This entry notices of fear of causing trouble.
HINWEIS
• Die Informationen in diesem Handbuch können ohne vorherige
Ankündigung geändert werden.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem
Handbuch enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder
dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
Anerkennung von Warenzeichen
®
• Mac
ist ein eingetragenes Warenzeichen der Apple Inc.
• Windows
ist ein eingetragenes Warenzeichen der Microsoft Corporation in den
®
USA und/oder anderen Ländern.
• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.
Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.
►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder sogar
Todesfolge führen kann.
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden
führen kann.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol
hingewiesen wird.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3M X30
Inhaltszusammenfassung für 3M X30
-
Seite 1: Über Dieses Handbuch
Digitalprojektor X30 Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die "Produktgarantie und Sicherheitshinweise" und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. -
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Über dieses Handbuch . . . . . . . 1 Menü BILD . . . . . . . . . . . . . . . . 26 Inhalt . -
Seite 3: Projektormerkmale
Projektormerkmale / Vorbereitungen Projektormerkmale Der Projektor bietet vielseitige Einsatzmöglichkeiten durch die folgenden Merkmale. ü Dieser Projektor hat eine Reihe verschiedener E/A-Anschlüsse, die fast alle denkbaren Einsatzmöglichkeiten im Geschäftsleben abdecken. ü Dieser Projektor verwirklicht ein großes Projektionsbild auch auf kleinem Raum. ü... -
Seite 4: Teilebezeichnungen
Teilebezeichnungen Teilebezeichnungen Projektor HEISS! (2) (3) (1) Lampenabdeckung (53) Die Lampeneinheit ist im Inneren. (2) Scharfstellring (18) (11) (3) Zoomring (18) (4) Bedienfeld (5) (5) Nivellierknöpfe (x 2) (18) (6) Nivellierfüße (x 2) (18) (10) (7) Fernbedienungssensoren (12) (8) Objektiv (57) (9) Einlassluftöffnungen (10) Filterabdeckung (55) Der Luftfilter und die... -
Seite 5: Bedienfeld
Teilebezeichnungen Bedienfeld (1) Taste STANDBY/ON (14) (2) Taste INPUT (15, 22) (3) Taste MENU (22) Besteht aus vier Cursortasten. (4) Anzeige POWER (11, 14, 59) (5) Anzeige TEMP (59) (6) Anzeige LAMP (59) Geräterückseite (9) (1) AUDIO IN1 Anschluss (8) USB Anschluss (13) (2) AUDIO IN2 Anschluss (9) COMPONENT (3) COMPUTER IN1 Anschluss... -
Seite 6: Fernbedienung
Teilebezeichnungen Fernbedienung (1) Taste VIDEO (16) (2) Taste COMPUTER (16) (3) Taste SEARCH (17) (10) (4) Taste STANDBY/ON (14) (5) Taste ASPECT (17) STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA (6) Taste AUTO (19) BLANK ASPECT AUTO SEARCH (16) (12) (7) Taste BLANK (21) MAGNIFY FREEZE PAGE UP... -
Seite 7: Einrichten
Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Anordnung Die Bildgröße und den Projektionsabstand können Sie in den untenstehenden Abbildungenund Tabellen ablesen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße : 1024×768. a Projektionsflächengröße (diagonal) b Projektionsabstand (±10%) c1 , c2 Projektionsflächenhöhe (±10%) - Seite 8 Einrichten Anordnung (Fortsetzung) WARNUNG ►Stellen Sie den Projektor in einer stabilen, waagerechten Position auf. Durch Herunterfallen oder Umkippen des Projektors können Verletzungen und/ oder Schäden am Projektor verursacht werden. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen. •...
-
Seite 9: Anschließen Der Geräte
Einrichten Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Leitungen bereit. Beachten Sie die folgenden Abbildungen beim Anschließen. Die Eingabe eines Component-Videosignals an den COMPUTER IN1/2-Anschluss finden Sie bitte den COMPUTER-EINGANG im Menü... -
Seite 10: Informationen Zur Plug & Play-Funktionalität
Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Lesen Sie vor dem Anschließen die Bedienungsanleitungen aller anzuschließenden Geräte durch und stellen Sie sicher, dass die Geräte für den Anschluss an dieses Produkt geeignet sind. Vor dem Anschließen an einen PC prüfen Sie den Signalpegel, den Signaltakt und die Auflösung. - Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor. -
Seite 11: Stromversorgung Anschließen
Einrichten Stromversorgung anschließen Schließen Sie die Netzleitung an den AC IN (Netzanschluss) des Projektors an. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die POWER-Anzeige konstant orangefarben auf. Bitte denken Sie daran, dass bei aktivierter DIREKT EIN- Funktion (42), der Anschluss der Stromversorgung zum AC IN Netzleitung... -
Seite 12: Fernbedienung
Fernbedienung Fernbedienung Einsetzen von Batterien Bitte legen Sie vor der Verwendung der Fernbedienung Batterien ein. Wenn eine Fehlfunktion an der Fernbedienung auftritt, müssen die Batterien ersetzt werden. Wenn Sie die Fernbedienung längere Zeit nicht verwenden wollen, nehmen Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn. -
Seite 13: Ändern Der Frequenz Des Fernbedienungssignals
Fernbedienung Ändern der Frequenz des Fernbedienungssignals Die als Zubehör gelieferte Fernbedienung hat zwei Signalfrequenzmodi Modus 1:NORMAL und Modus 2:HOCH. Wenn die Fernbedienung STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. ASPECT AUTO SEARCH BLANK Zum Einstellen des Modus halten Sie gleichzeitig die beiden PAGE UP... -
Seite 14: Gerät Ein/Aus
Gerät ein/aus Gerät ein/aus Einschalten des Geräts Taste STANDBY/ON POWER-Anzeige Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER-Anzeige konstant orange leuchtet (59). Entfernen Sie dann die Objektivklappe. STANDBY/ON MY SOURCE/ COMPUTER... -
Seite 15: Betrieb
Betrieb Betrieb Einstellen der Lautstärke VOLUME +/- -Taste Verwenden Sie die VOLUME+/VOLUME- -Taste zur Einstellung der Lautstärke. STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA Ein Dialog erscheint im Bild, um bei der Einstellung der BLANK ASPECT AUTO SEARCH Lautstärke zu helfen. Auch wenn Sie nichts tun, wird der MAGNIFY FREEZE PAGE UP... - Seite 16 Betrieb Ein Eingangssignal wählen (Fortsetzung) Drücken Sie die COMPUTER-Taste an der Fernbedienung. COMPUTER-Taste Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss vom aktuellen Anschluss um wie folgt. STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA COMPUTER IN 1 COMPUTER IN 2 ASPECT AUTO SEARCH...
-
Seite 17: Suchen Eines Eingangssignals
Betrieb Suchen eines Eingangssignals SEARCH-Taste Drücken Sie die SEARCH-Taste an der Fernbedienung. Der Projektor prüft seine Eingangsanschlüsse wie STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA nachstehend aufgeführt, um Eingangssignale zu finden. ASPECT AUTO SEARCH BLANK Wenn ein Eingang gefunden wird, beendet der Projektor die PAGE UP VOLUME MAGNIFY... -
Seite 18: Ausrichten Des Projektors Über Die Einstellfüße
Betrieb Ausrichten des Projektors über die Einstellfüße Wenn der Aufstellungsort des Projektors leicht nach rechts/links geneigt ist, verwenden Sie die Nivellierfüße zur horizontalen Ausrichtung des Projektors. Mit den Nivellierfüßen kann der Projektor auch geneigt 14° werden, um in einem geeigneten Winkel auf die Projektionsfläche zu projizieren, wobei die Vorderseite des Projektors innerhalb von 14 Grad gehoben werden kann. -
Seite 19: Automatische Einstellung Anwenden
Betrieb Automatische Einstellung anwenden Drücken Sie die AUTO-Taste an der Fernbedienung. AUTO-Taste Diese Taste hat folgende Funktion. Bei einem Computersignal STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA Die vertikale Position, die horizontale Position und die horizontale ASPECT AUTO SEARCH BLANK Phase werden automatisch eingestellt. -
Seite 20: Korrektur Der Trapezverzerrung
Betrieb Korrektur der Trapezverzerrung KEYSTONE-Taste Drücken Sie die KEYSTONE-Taste an der STANDBY/ON MY SOURCE/ Fernbedienung. Ein Dialog erscheint im Bild, COMPUTER VIDEO DOC.CAMERA um bei der Korrektur der Verzerrung zu helfen. ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME Verwenden Sie die ▲/▼... -
Seite 21: Kurzzeitiges Einfrieren Des Bildschirms
Betrieb Kurzzeitiges Einfrieren des Bildschirms FREEZE-Taste Drücken Sie die FREEZE-Taste an der Fernbedienung. Die "EINFRIEREN"-Anzeige erscheint auf der Projektionsfläche (obwohl die Anzeige nicht erscheint, wenn AUS für die Option STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA MELDUNG im Menü BILDSCHIRM gewählt ist (39)), und der BLANK ASPECT AUTO... -
Seite 22: Verwendung Der Menüfunktion
Betrieb Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., SICHERHEIT. STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA und EINF. MENÜ. ASPECT AUTO SEARCH BLANK Das EINF. MENÜ besteht aus häufig verwendeten Funktionen. Die weiteren Menüs werden nach Zweck kategorisiert und sind über das FORTGESCHRITT zugänglich. -
Seite 23: Kommandowörter Im Osd-Menü
Betrieb Verwendung der Menüfunktion (Fortsetzung) Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursortaste ◄ oder die ENTER-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen. ●... -
Seite 24: Einf. Menü
EINF . MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/► wird der Modus für das Seitenverhältnis aus-/eingeschaltet. BILDFORMAT Siehe Option BILDFORMAT im Menü... - Seite 25 EINF . MENÜ Element Beschreibung Mit den Tasten ◄/► wird der Sparmodus aus-/eingeschaltet. ÖKO-MODUS Siehe Option ÖKO-MODUS im Menü SETUP (34). Mit den Tasten ◄/► wird der Spiegel-Status aus-/eingeschaltet. SPIEGEL Siehe Option SPIEGEL im Menü SETUP (35). Durch Ausführen dieser Menüoption werden alle Einstellungen im EINF. MENÜ...
-
Seite 26: Menü Bild
Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Passen Sie die Helligkeit mit den ◄/►-Tasten an. - Seite 27 Menü BILD Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼. 1 HOCH 1 INDIVIDU. 2 MITTEL 2 INDIVIDU. 6 INDIVIDU. 3 NIEDRIG 6 HOCH-HELL-3 3 INDIVIDU. 5 HOCH-HELL-2 4 INDIVIDU. 4 HOCH-HELL-1 5 INDIVIDU. ...
-
Seite 28: Beschreibung
Menü BILD Element Beschreibung Mit den Cursortasten ▲/▼ wird die aktive Blendensteuerung umgestellt. PRÄSENT. ó THEATER ó AUS AKTI. BLENDE PRÄSENT. : Die aktive Blende zeigt das beste Bild für sowohl helle als auch dunkle Szenen. THEATER : Die aktive Blende zeigt das beste Theater-Bild für sowohl helle als auch dunkle Szenen. -
Seite 29: Menü Abbildung
Menü ABBILDUNG Menü ABBILDUNG Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼... - Seite 30 Menü ABBILDUNG Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ◄/► -Tasten an. H-PHASE Rechts ó Links • Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. Passen Sie die horizontale Größe mit den ◄/► -Tasten an. Klein ó...
-
Seite 31: Menü Eingb
Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Wählen Sie einen Progress-Modus mit den Tasten ▲/▼. -
Seite 32: Videoformat
Menü EINGB Element Beschreibung Stellen Sie das Videoformat für den S-VIDEO-Anschluss und den VIDEO-Anschluss ein. (1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼. S-VIDEO ó VIDEO (2) Mit den Tasten ◄/► wird zwischen den Modi für das Videoformat umgeschaltet. VIDEOFORMAT AUTO ó... -
Seite 33: Auflösung
Menü EINGB Element Beschreibung Die Auflösung für die COMPUTER IN1 und COMPUTER IN2 Eingangssignale kann an diesem Projektor eingestellt werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt. -
Seite 34: Menü Setup
Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Durch Wählen dieser Option wird die automatische automatische... -
Seite 35: Omponent
Menü SETUP Element Beschreibung Wählen Sie einen Spiegel-Status mit den ▲/▼ -Tasten. NORMAL ó H:INVERS ó V:INVERS ó H+V:INVERS SPIEGEL Wenn der Bewegungsdetektor auf EIN gestellt ist und der SPIEGEL- Status geändert wird, erscheint der Alarm BEWEGUNGS DETEKTOR EIN (50), wenn der Projektor nach Ausschalten der Stromzufuhr erneut gestartet wird. -
Seite 36: Menü Audio
Menü AUDIO Menü AUDIO Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ◄/►... -
Seite 37: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼◄/►... -
Seite 38: Ein Bild
Menü BILDSCHIRM Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. 1. Wenn Sie diese Option wählen, wird ein Dialog namens "Mein Bild"... - Seite 39 Menü BILDSCHIRM Element Beschreibung Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet. EIN ó AUS Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt Mein Bild Sperre werden. Verwenden Sie diese Funktion zum Schutz des aktuellen Bildes. •...
-
Seite 40: Quellen Name
Menü BILDSCHIRM Element Beschreibung Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden. (1) Verwenden Sie die Tasten ▲/▼ im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste ► oder ENTER. Der QUELLEN NAME wird angezeigt. (2) Verwenden Sie die Tasten ▲/▼... -
Seite 41: Untertitel Ó Text
Menü BILDSCHIRM Element Beschreibung Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen. -
Seite 42: Menü Opt
Menü OPT . Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen, mit Ausnahme von LAMPENZEIT und FILTER-TIMER. - Seite 43 Menü OPT . Element Beschreibung Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt. Lang (max. 99 Minuten) ó Kurz (min. 0 Minuten = AUS) Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet.
-
Seite 44: Meine Taste
Menü OPT . Element Beschreibung Mit dieser Option kann eine der folgenden Funktionen einer der Tasten MY BUTTON (1/2) an der Fernbedienung zugeordnet werden (6). (1) Wählen Sie mit den Tasten ▲/▼ im Menü MEINE TASTE eine Taste (MY BUTTON – (1/2)) und drücken Sie die Taste ►, um den Einstellungsdialog MEINE TASTE aufzurufen. -
Seite 45: Filtermeldung
Menü OPT . Element Beschreibung Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten ▲/▼, und drücken Sie die Taste ► oder die ENTER-Taste an der Fernbedienung zum Fortfahren. LÜFTER GESCH. Mit den Tasten ▲/▼ wird die Drehzahl der Kühlgebläse umgeschaltet. Die Einstellung HOCH ist der Modus für Höhenlagen usw. -
Seite 46: Tastensperre
Menü OPT . Element Beschreibung TASTENSPERRE Mit den Tasten ▲/▼ wird die Tastenperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, funktionieren die Tasten am Projektor nicht, mit Ausnahme der STANDBY/ON-Taste. EIN ó AUS • Bitte verwenden um versehentliche Bedienung zu vermeiden. Diese Funktion hat keine Wirkung auf die Fernbedienung. FERNB. -
Seite 47: Menü Sicherheit
Menü SICHERHEIT Menü SICHERHEIT Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Im Menü SICHERHEIT können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Zugriff auf das Menü SICHERHEIT: Für die Nutzung der Sicherheitsfunktionen ist eine Benutzerregistrierung erforderlich. Aufrufen des Menüs SICHERHEIT 1. -
Seite 48: Ein Bild
Menü SICHERHEIT Element Beschreibung Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern. 1 Funktion Mein Bild PASSWORT einschalten 1-1 Verwenden Sie die Tasten ▲/▼... - Seite 49 Menü SICHERHEIT Element Beschreibung Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde. 1 PIN SPERRE einschalten 1-1 Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option PIN SPERRE und drücken Sie dann die Taste ►...
-
Seite 50: Bewegungsdetektor Einschalten
Menü SICHERHEIT Element Beschreibung Bei auf EIN gesetzter Funktion gibt der Projektor einen Alarm (BEWEGUNGSDETEKTOR EIN), wenn er bei Einschalten erkennt, dass sein vertikaler Winkel oder die SPIEGEL Einstellung nicht mit den beim Ausschalten gespeicherten Werten übereinstimmt. In diesem Fall setzt der Projektor das Eingangssignal nicht in ein Bild um. -
Seite 51: Mein Text Passwort
Menü SICHERHEIT Element Beschreibung Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde: • Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden. •... -
Seite 52: Mein Text Anzeigen
Menü SICHERHEIT Element Beschreibung (1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ► oder die ENTER-Taste, um das Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen. (2) Schalten Sie mit den Tasten ▲/▼ das Menü MEIN TEXT MEIN TEXT ANZEIGEN ein oder aus. -
Seite 53: Wartung
Wartung Wartung Lampe austauschen Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen. -
Seite 54: Lampenwarnung
Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. -
Seite 55: Luftfilter Reinigen Und Ersetzen
Wartung Luftfilter reinigen und ersetzen Die Luftfiltereinheit an diesem Projektor besteht aus einer Filterabdeckung, zwei Sorten Filtern und einem Filterrahmen. Das neue doppelgroße Filtersystem soll länger halten. Bitte prüfen und reinigen Sie es aber regelmäßig, um die gute Lüftung zu bewahren, die für normalen Betrieb des Projektors erforderlich ist. - Seite 56 Wartung Luftfilter reinigen und ersetzen (Fortsetzung) Schalten Sie den Projektor ein und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF. MENÜ zurück. (1) Drücken Sie die MENU-Taste zur Anzeige eines Menüs. (2) Gehen Sie mit der Taste ▼/▲ auf FILTER-TIMER, und drücken Sie dann die Taste ►.
-
Seite 57: Sonstige Pflege
Wartung Sonstige Pflege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Pflege der Optik Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. -
Seite 58: Fehlersuche
Fehlersuche Fehlersuche Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort. WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw. -
Seite 59: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen LAMP, TEMP und POWER nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Der Projektor ist im Standby-Zustand. Leuchtet Leuchtet Leuchtet... -
Seite 60: Projektor Ausschalten
Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Es besteht die Möglichkeit, dass das Innere des Geräts zu heiß geworden ist. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend Blinkt abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein. -
Seite 61: Nicht Auf Gerätefehler Hinweisende Anzeichen
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Netzleitung wurde nicht angeschlossen. Schließen Sie die Netzleitung ordnungsgemäß an. Die Netzstromversorgung wurde während des Betriebs unterbrochen, beispielsweise durch einen Stromausfall usw. - Seite 62 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. Schließen Sie die Audioleitungen richtig an. Die Stummschalte-Funktion (MUTE) ist eingeschaltet. Zum Wiederherstellen des Tons drücken Sie die MUTE- oder VOLUME +/- -Taste an der Fernbedienung.
- Seite 63 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Helligkeit und/oder Kontrast sind sehr niedrig eingestellt. Stellen Sie HELLIGKEIT und/oder KONTRAST mit der Menüfunktion auf einen höheren Pegel ein. Das ÖKO-MODUS-Funktion ist eingestellt. Zu dunkle Bilder.
-
Seite 64: Technische Daten
Technische Daten Technische Daten Technische Daten Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor Flüssigkrist allfeld 786.432 Bildpunkte (1024 horizontal x 768 vertikal) Objektiv Zoomobjektiv, f =19 ~ 23 mm (circa) Lampe 210W UHP Lautsprecher Stromversorgung Wechselstrom 100-120V/3,7A, Wechselstrom 220-240V/1,8A Stromverbrauch 330W Temperaturbereich 5°C bis 35°C (Betrieb) 317 (B) x 98 (H) x 288 (T) mm Abmessungen * Hervorstehende Teile sind nicht mit eingeschlossen. - Seite 65 Technische Daten Technische Daten (Fortsetzung) [Maßeinheit: mm]...
