Inhaltszusammenfassung für DigiTech DIGIVERB
- Seite 2 Lesen Sie zu Ihrem eigenen Schutz bitte Folgendes: • Dieses Gerät darf keine schädlichen Interferenzen erzeugen. • Dieses Gerät muss empfangene Interferenzen verkraften können, einschließlich Störungen, die möglicherweise den Betrieb auf unerwünschte Weise beeinflussen. • Benutzen Sie nur abgeschirmte Verbindungskabel. •...
- Seite 3 • DigiVerb • Garantiekarte Das DigiVerb wurde mit äußerster Sorgfalt hergestellt. Der Lieferumfang sollte komplett und voll funktions- fähig sein. Falls etwas fehlt, setzen Sie sich bitte sofort mit dem Hersteller in Verbindung. Damit wir Sie und Ihre Bedürfnisse besser kennen lernen können, schicken Sie uns bitte Ihre ausgefüllte Garantiekarte zurück (innerhalb von zehn Tagen) oder registrieren Sie sich online unter http://www.digitech.com.

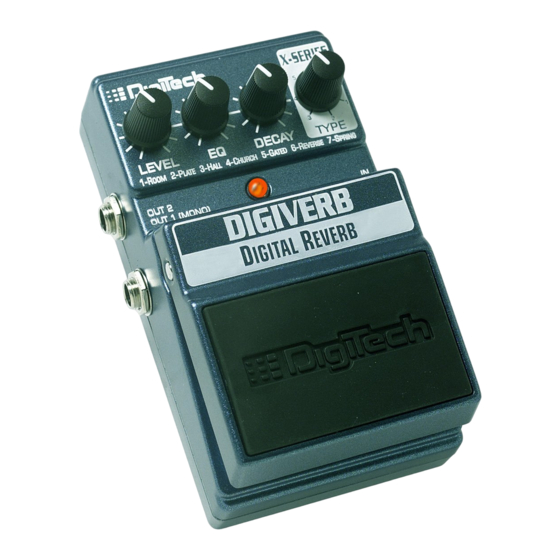

- Seite 4 VORDERSEITE 1. Level Knopf Regelt die Lautstärke des Halls. Drehen Sie diesen Knopf im Uhrzeigersinn, nimmt der Hallanteil zu, gegen den Uhrzeigersinn gedreht nimmt er ab. Sofern der Knopf ganz nach rechts gedreht ist, ist das Originalsignal nicht mehr zu hören, das Signal ist somit wie man in Fachkreisen sagt „100% wet“.
- Seite 5 Schließen Sie Ihr Instrument hier an. Sobald Sie ein Instrumentenkabel an diesen Eingang anschließen, wird die Stromversorgung aktiviert, auch wenn die LED nicht aufleuchtet (das trifft auch auf den Batteriegebrauch zu). Um den Batterien eine längere Lebensdauer zu verschaffen ziehen Sie alle Kabel aus dem DigiVerb heraus, sofern Sie ihn nicht benutzen wollen...
- Seite 6 Hallprogramm (Type) eine echte Räumlichkeit. ANSCHLÜSSE Das DigiVerb hat einen Eingang (INPUT) und zwei Ausgänge (OUT1 und OUT2). Ausgang 2 wird zur Stereo Anwendung benutzt. Schließen Sie den Out 1 an den ersten Verstärker oder den ersten Kanal Ihres Mischpultes an und Out 2 an den zweiten Verstärker, respektive an einen zweiten Kanal...
- Seite 7 Schließen Sie die Send Buchse Ihres Mischers an den Eingang In (6) des DigiVerb an. Verbinden Sie die Ausgänge Out 1 (9) und Out 2 (11) des DigiVerb mit den Rückführungsbuchsen (returns l-r) Ihres Mischers. Weil das DigiVerb in erster Linie ein Gitarreneffektpedal ist und somit das Originalsignal dem Hallsignal beigemischt wird, müssen Sie folgende Einstellungen am DigiVerb und an Ihrem...
- Seite 8 Um die CIT™ Lautsprecher Simulation zu aktivieren machen Sie folgendes: 1. Das DigiVerb sollte nicht an den Stromkreis angeschlossen sein. 2. Drücken Sie das Pedal (8) und halten Sie es gedrückt, während Sie das DigiVerb an den Stromkreis anschließen. Benutzen Sie hierzu die PS200R Stromversorgung und stecken Sie die Stromversorgung in die betreffende Buchse AC Adapter Jack (3).
- Seite 9 BATTERIEWECHSEL 1. Benutzen Sie den Stecker eines einfachen Instrumentelkabels und drücken Sie einen der seitlich ange brachten Stifte vorsichtig nach innen. Jetzt können Sie den Gehäusedeckel abheben und ggf. die Batterie wechseln. 2. Ziehen Sie die Batterie vom Batteriekabel ab. 3.
-
Seite 10: Technische Daten
TECHNISCHE DATEN Kontrollknöpfe Level, EQ, Decay, Type An/Aus Pedal Buchsen Eingang, Ausgang 1 (mono), Ausgang 2 Eingangsimpedanz 1 MOhms Ausgangsimpedanz 100 Ohms Stromversorgung 9V Alkaline Dry Batterie Leistungsaufnahme 4.8Watts (mit optionalem PS200R Netzadapter) Lebensdauer der Batterien ungefähr 4 Stunden (Dauerbeanspruchung) Masse 4 15/16”(L) x 3 1/8”(W) x 2 1/8”(H) Gewicht... - Seite 11 Headquarters: Warwick GmbH&Co.Music Equipment KG • Gewerbegebiet Wohlhausen • 08258 Markneukirchen/Germany • Tel 0049-(0)37422-555-0 Fax 0049-(0)37422-555-99 • Send us an E-Mail to: info@warwick.de • Visit us on the World Wide Web: http://www.warwick.de Branch China: War wick Music Equipment (Shanghai) Ltd., Co.Shanghai Waigaoqiao Free Trade Zone • Shanghai 200131 / P.R.China Branch UK: War wick Music Equipment Trading (Manchester UK) Ltd., Co•...
