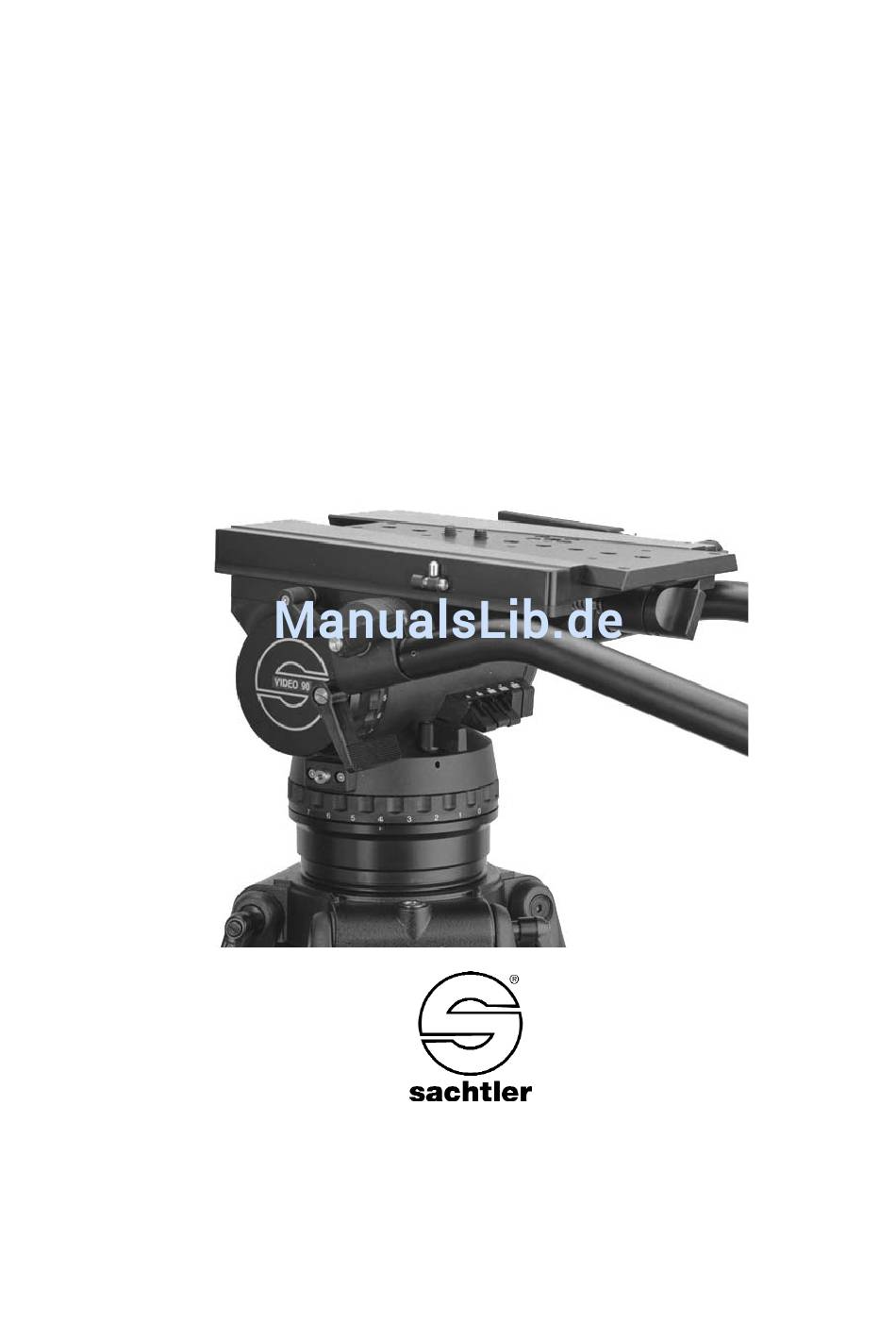

- Seite 1 Video 90 Manual Benutzerinformation Fluid head Fluidkopf...
- Seite 2 ® . Alle Rechte vorbehalten / All rights reserved Originalbetriebsanleitung/Original User Manual Version: 2.9/02/12 Ausgabedatum / Issue date: 02/12 Bestellnr. / Order no.: sko18t070a We want you to receive Wir wollen, dass Ihre Sachtler Sachtler products that are Produkte immer auf dem aktuell- always state of the art.
-
Seite 3: Inhaltsverzeichnis
3.8 Transport setting of damping, counterbalance and brakes ..............5 Technical specifications............6 4.1 General data ..............6 4.2 Dimensions ..............6 Accessories ................7 5.1 Case 90 (for Video 90) ..........7 5.2 ENG adapter plate ............7 5.3 Cable clamp ..............7 Warranty ................7 - I -... - Seite 4 3.7 Teleprompteranschluß ..........13 3.8 Transportstellung von Dämpfung, Gewichts- ausgleich und Bremsen ..........13 Technische Daten ..............14 4.1 Allgemeine Daten ............14 4.2 Abmessungen ............14 Zubehör ................15 5.1 Koffer 90 (für Video 90)..........15 5.2 ENG Adapterplatte.............15 5.3 Kabelklemme .............15 Gewährleistung ..............15 - II -...
-
Seite 5: Safety Instructions
Manual Video 90 Safety instructions Á Before using the Video 90 fluid head make sure that all 4 fix- ing screws of the tripod’s flat base are secured tightly. Á When releasing the vertical brake make sure that the camera is secured against any sudden movement. -
Seite 6: Operation
Manual Operation 3.1 Levelling of the fluid head The Video 90 has a bubble to facilitate levelling.(Only pos- sible through extension of the tripod’s legs. For this pur- pose all Sachtler OB tripod legs are graduated.) 3.2 Removing the camera and / or wedge plate Lock the head with the tilt safety lock. -
Seite 7: Adjusting The Camera's Counterbalance
Manual Video 90 the assembly lock clicks into position and that the head is locked vertically (so that it cannot be moved anymore by pan arms). Á Open lock of wedge plate as described in 3.2. Move camera and/or wedge plate from the back of the wedge plate along the guides until it reaches the end stop. -
Seite 8: Setting Of The Damping
The horizontal brake applies the lock for the pan and the vertical brake for the tilt movement. Both brakes are vibra- tionless and can be used during shooting. 3.7 Connection to teleprompter The Video 90 has two tapped holes at the front to attach teleprompters. - 4 -... -
Seite 9: Transport Setting Of Damping, Counterbalance And Brakes
Manual Video 90 3.8 Transport setting of damping, counterbalance and brakes To ensure smooth operation of the setting rings for the damping over the long life time period of the fluid head, you should turn both setting rings from position “0” to maximum position, before and after the use of the fluid head. -
Seite 10: Technical Specifications
Video 90 Manual 4. Technical specifications 4.1 General data Counterbalance: up to 90 kg / 198 lb (200 mm c.o.g. height) up to 90 kg / 198 lb (200 mm c.o.g. Balance plate: height) 7 horizontally, vertically and 0 Grades of drag: ±60°... -
Seite 11: Accessories
5.3 Cable clamp Instead of the flange for viewfinder extension a cable clamp (Code No. 6054) can be attached to the side of the Video 90 fluid head. This will anchor up to three Video cables of different size. Warranty Warranty expires if: Á... - Seite 12 Video 90 Manual - 8 -...
-
Seite 13: Sicherheitshinweise
Benutzerinformation Video 90 Sicherheitshinweise Á Vor dem Gebrauch des Video 90 ist sicherzustellen, daß die 4 Befestigungsschrauben im Stativflachboden fest angezogen sind. Á Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist. Á Kopfüber darf der Fluidkopf nur mit ausreichender Sicherung (z.B. -
Seite 14: Betrieb
Video 90 Benutzerinformation Betrieb 3.1 Nivellieren des Fluidkopfes Der Video 90 verfügt über eine Libelle um das Nivellieren zu erleichtern. 3.2 Entnahme der Kamera / Keilplatte Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung. Das Sperren und Einrasten der Aufbau-Arretierung ge- schieht durch Herausziehen des roten Knopfes und Dreh- ung um 90°. -
Seite 15: Einstellen Der Kamerabalance
Benutzerinformation Video 90 Á Blockieren Sie den Kopf mit der Aufbau-Arretierung. Vergewissern Sie sich, daß die Aufbau-Arretierung eingerastet und der Kopf in der Vertikalen blockiert ist. (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.) Á Öffnen Sie die Keilplatten-Verriegelung wie unter 3.2 beschrie- ben. -
Seite 16: Einstellen Der Dämpfung
Neigeposition sofort wirksam, das Erhöhen jedoch nur in Horizontalstellung (Federn rasten hörbar ein). 3.5 Einstellen der Dämpfung Der Video 90 verfügt horizontal und vertikal über je sieben Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die gewünschte Fluiddämpfung eingestellt. -
Seite 17: Teleprompteranschluß
Benutzerinformation Video 90 3.7 Teleprompteranschluß Der Video 90 verfügt vorne am Kopf über zwei Gewindebohrungen zur Montage von Telepromptern. 3.8 Transportstellung von Dämpfung, Gewichts- ausgleich und Bremsen Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steurringe von Stellung “0”... -
Seite 18: Technische Daten
Video 90 Benutzerinformation Technische Daten 4.1 Allgemeine Daten Gewichtsausgleich: bis 90 kg (200 mm Schwerpunkthöhe) Balanceplatte: 180 mm Verschiebebereich Dämpfungsstufen: je 7 horizontal, vertikal und 0 Neigebereich: ± 60 ° Schwenkbereich: 360 ° Temperaturbereich: - 40 °C bis 60 °C... -
Seite 19: Zubehör
Video 90 Fluidkopf. 5.3 Kabelklemme Anstelle des Flansches für die Sucherlupen-Verlängerung können Sie eine Kabelklemme (Code Nr. 6054) an der Seite des Video 90 Fluidkopfes anbringen. Diese kann bis zu drei Videokabel unterschiedlicher Größe klemmen. Gewährleistung Der Gewährleistungsanspruch erlischt, wenn Á... - Seite 20 Video 90 Benutzerinformation - 16 -...
