Ansicht der Rückseite
Auf der Rückseite des Autoloaders befinden sich die SCSI-Anschlüsse, der Bandlaufwerkseinschub und der
Netzanschluss.

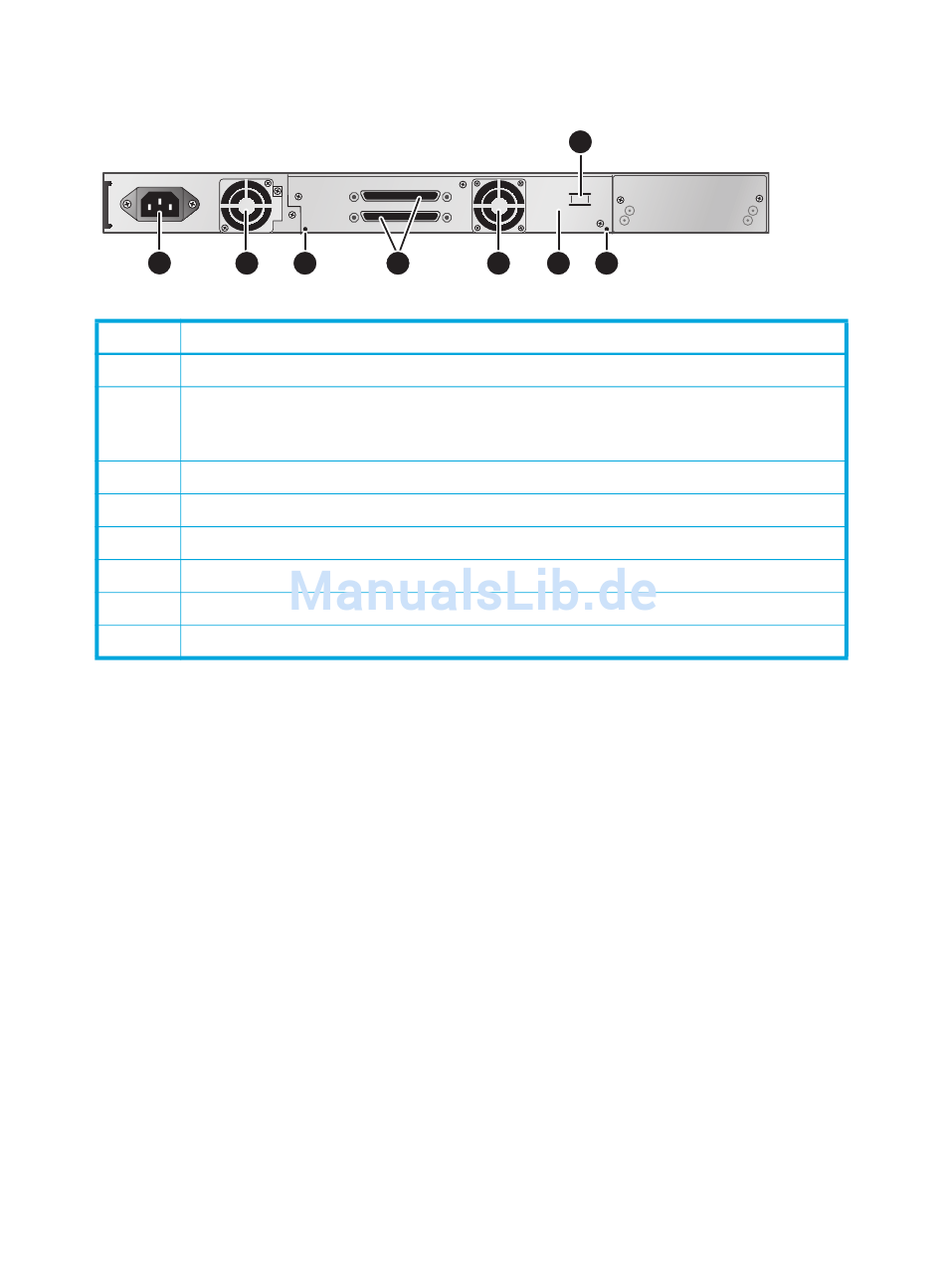

Abbildung 2 Ansicht der Rückseite
1
Tabelle 5 Beschreibung der Rückseite
Nummer Beschreibung
Netzanschluss. Der Autoloader benötigt 110/220 Volt AC
1
Lüftung für die Stromversorgung. Der Lüfter des Netzteils wird durch einen Wärmesensor
2
gesteuert. Der Lüfter läuft nicht permanent, sondern wird nur aktiviert, wenn die interne
Temperatur des Systems zu hoch ist.
Manuelle Entriegelung für das rechte Magazin
3
68-polige HD-SCSI-Anschlüsse
4
Lüftung für das Laufwerk
5
Bandlaufwerkseinschub
6
Manuelle Entriegelung für das linke Magazin
7
Halterung für die Transportsperre (siehe
8
14 Der HP StorageWorks DAT 72x10 1U-Band-Autoloader
Abbildung 2 zeigt die Rückseite eines Autoloaders.
2 3 4 5 6
"Entfernen der
8
7
Transportsperre" auf Seite 17)
