Rack-Einbau des Autoloaders (optional)
VORSICHT!
mit zwei vollen Magazinen (10 Kassetten). Um das Risiko von Verletzungen oder die Beschädigung des
Autoloaders zu vermeiden, 1) beachten Sie die örtlichen Gesundheits- und Sicherheitsvorschriften und
Richtlinien für die Handhabung von Material, 2) holen Sie sich ausreichend Hilfe beim Heben und bei der
Stabilisierung des Autoloaders während der Installation oder beim Abbau und 3) entfernen Sie stets alle
Bänder, um das Gesamtgewicht des Autoloaders zu reduzieren.
Der DAT 72x10 Tape Autoloader wird bereit zum Einbau in ein Standard-19-Zoll-Rack geliefert und
benötigt bis zu 1U Platz. Der von Ihnen erworbene Rack-Typ entscheidet darüber, welches Zubehör Sie
zum Einbau des Autoloaders benötigen. Die im Lieferumfang der Library enthaltene Hardware zum
Rack-Einbau ermöglicht Installationen in einer Vielzahl von HP Racks, z. B. in Racks der Serien HP
System/E oder HP Rack 5000/9000/10000. Das Rack-Gestell des HP Rack System/E-Racks wurde mit
7,1 mm Rundbohrungen versehen. Das Rack-Gestell der Serien HP Rack 5000, 9000 und 10000 wurde
mit 9,5 mm Vierkantbohrungen versehen. Das Rack-Kit enthält ein extra Schraubenpaket mit
entsprechender Beschriftung für jeden HP Rack-Typ, die erforderliche Anzahl an zusätzlichen Schrauben
zum Einbau sowie eine Installationsübersicht.
So bauen Sie die Schienen in das Rack ein:
1.

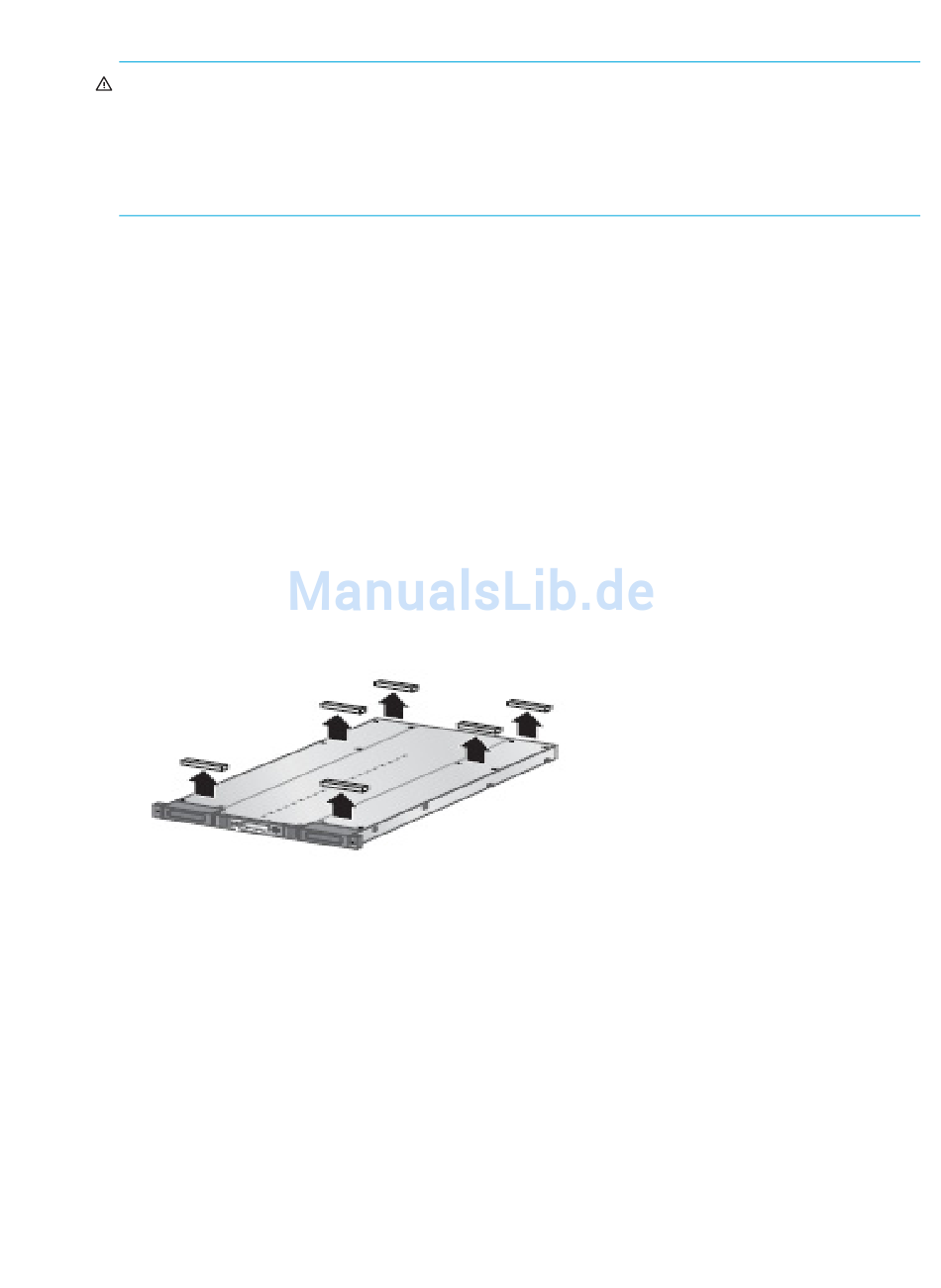

Wenn der Autoloader über Kunststofffüße verfügt, müssen diese entfernt werden, damit der Autoloader
in die Desktop-Umrüstabdeckung passt. Holen Sie sich jemanden zur Hilfe, drehen Sie den Autoloader
vorsichtig um, und setzen Sie ihn mit nach oben weisender Unterseite ab, wie unten gezeigt. Entfernen
Sie die Kunststofffüße. Drehen Sie den Autoloader wieder mit der Unterseite nach unten, und setzen
Sie ihn vorsichtig ab.
Abbildung 7
2.
Verwenden Sie die Schrauben für den richtigen Rack-Typ und einen Kreuzschlitzschraubendreher
(Größe 3), um seitlich am Rack jeweils eine Schiene zu befestigen.
Der HP StorageWorks DAT 72x10 Band-Autoloader wiegt ohne Medien 10,45 kg und 12 kg
Entfernen der Kunststofffüße
DAT 72x10 1U-Band-Autoloader – Benutzerhandbuch
19
