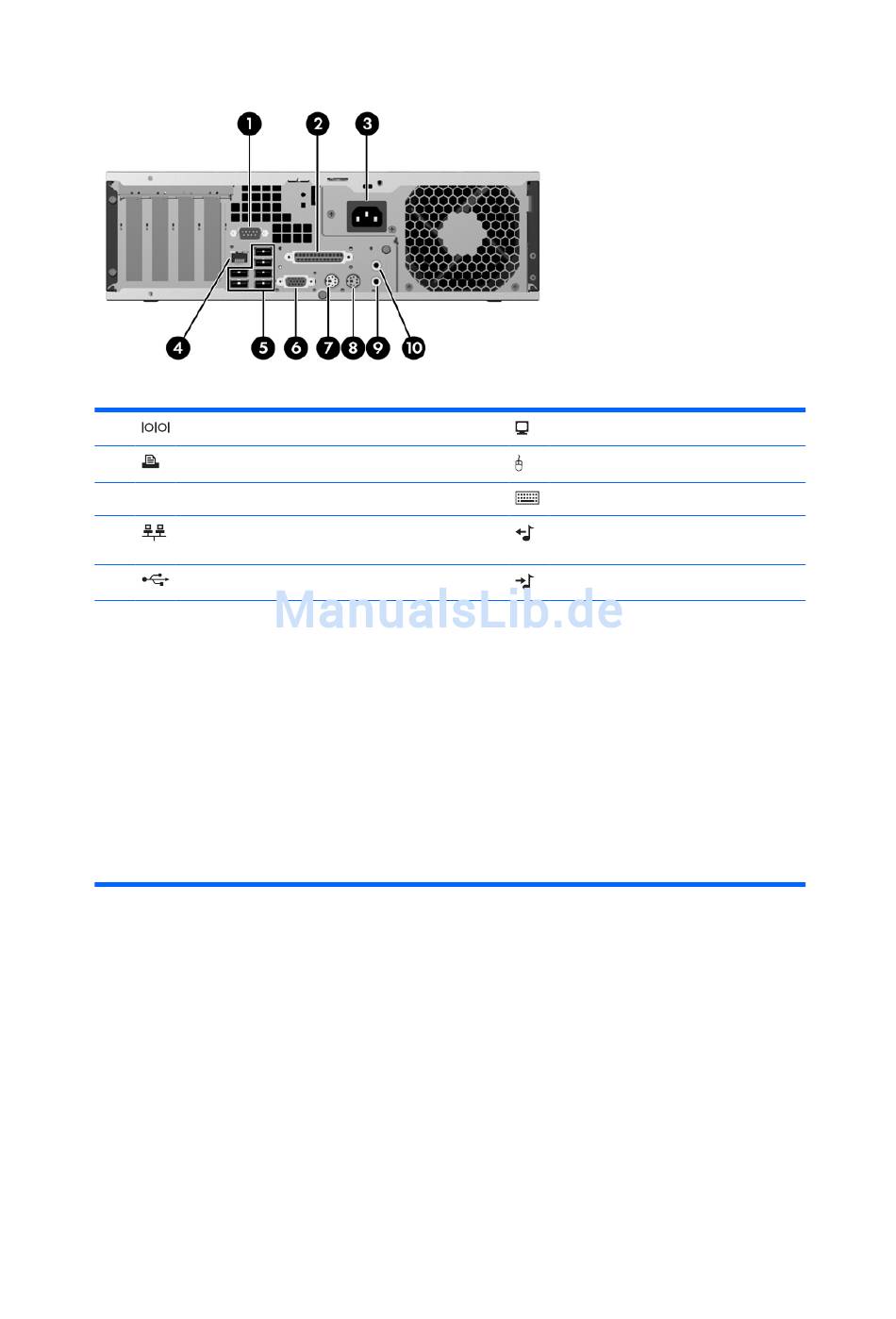

Komponenten auf der Rückseite
Abbildung 1-4
Tabelle 1-3
Komponenten auf der Rückseite
1
Serieller Anschluss
2
Paralleler Anschluss
3
Netzkabelanschluss
4
RJ-45-Netzwerkanschluss
5
Universal Serial Bus (USB)
HINWEIS:
Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein.
Wenn der Computer über eine PCI Riser-Karte verfügt, befindet sich der serielle Anschluss an der Rückwand
unterhalb der Steckplätze für die Erweiterungskarten und nicht an der Position, die in der obigen Abbildung dargestellt
ist.
Dem Audio-Eingang kann in der Systemsteuerung des Audiotreibers die neue Funktion eines Mikrofonanschlusses
zugewiesen werden.
Der Monitoranschluss auf der Systemplatine ist inaktiv, wenn eine PCI-Express x16-Grafikkarte im Computer
eingesetzt ist.
Wenn eine PCI- oder eine PCI Express x1-Grafikkarte installiert ist, können die Anschlüsse auf der Karte und auf der
Systemplatine gleichzeitig genutzt werden. Zur Nutzung beider Anschlüsse müssen jedoch einige Einstellungen in
Computer Setup geändert werden. Informationen zur Startreihenfolge finden Sie im Computer Setup (F10) Utility-
Handbuch.
4
Kapitel 1 Produktmerkmale
Komponenten auf der Rückseite
6
VGA-Monitoranschluss
7
PS/2-Mausanschluss (grün)
8
PS/2-Tastaturanschluss (lila)
9
Audio-Ausgang für Audio-Geräte mit
eigenem Netzteil (grün)
10
Audio-Eingang (blau)
DEWW
