Anpassen des Bilds an das Papierformat ........1-13 Drucken von Kopiersatzinformationen......... 1-13 Sortieren von Kopien ..............1-14 Heften von Kopien ............... 1-15 Lochen von Kopien ..............1-15 Mittelfalz/-heftung ................ 1-15 Drucken einer Testkopie .............. 1-16 Prüfen der Kopiereinstellungen............ 1-16 bizhub 500/420/360 (Phase 3) Inhalt-1...
Seite 4
Demontage und Umbauten ............2-4 Netzkabel ..................2-5 Stromversorgung ................2-6 Netzstecker ..................2-7 Erdung .................... 2-8 Installation..................2-8 Belüftung..................2-9 Maßnahmen in Fehlersituationen..........2-10 Verbrauchsmaterial ............... 2-11 Systemtransport ................2-12 Vor mehreren arbeitsfreien Tagen ..........2-12 Inhalt-2 bizhub 500/420/360 (Phase 3)
Seite 5
Finisher FS-511/Übergabeeinheit RU-502........3-20 Bedienfeld ..................3-22 Basisbildschirm und Symbole............3-24 Symbole im Symbolanzeigebereich..........3-26 Basisbildschirm und Symbole............3-27 Symbole im Symbolanzeigebereich..........3-28 Anpassen des Bedienfeldwinkels ..........3-29 So passen Sie den Winkel des Bedienfelds an......3-30 bizhub 500/420/360 (Phase 3) Inhalt-3...
Seite 6
Grundlegende Kopiervorgänge Allgemeiner Kopiervorgang.............. 4-3 Erstellen einer einfachen Kopie ............4-3 Anlegen des Originals ............... 4-9 So legen Sie Originale in den ADF ein ..........4-9 So legen Sie das Original auf dem Vorlagenglas an..... 4-11 Inhalt-4 bizhub 500/420/360 (Phase 3)
Seite 7
So reservieren Sie einen Kopierjob ..........4-75 4.12 Stoppen/Löschen/Fortsetzen eines Jobs ........4-78 So stoppen Sie den aktuellen Job oder setzen ihn fort ....4-78 So löschen Sie einen unterbrochenen Job ........4-79 4.13 Mit Grundeinstellungen inkompatible Kopiereinstellungen ..4-80 bizhub 500/420/360 (Phase 3) Inhalt-5...
Seite 8
So kopieren Sie mit der Funktion "Kapitel" ........6-30 Scannen von Dokumenten mit verschiedenen Einstellungen und Drucken der betreffenden Kopien in einem Durchgang (Funktion "Programm Job")............6-36 So kopieren Sie mit der Funktion "Programm Job" ..... 6-37 Inhalt-6 bizhub 500/420/360 (Phase 3)
Seite 9
Löschen von schwarzen Streifen im Mittelfalz (Mitte löschen)................6-94 So kopieren Sie mit der Funktion "Mitte löschen" ....... 6-94 Löschen des Bereichs außerhalb des Originals (Außen löschen)................6-97 So kopieren Sie mit der Funktion "Außen löschen"..... 6-97 bizhub 500/420/360 (Phase 3) Inhalt-7...
Seite 10
Kopien mittig falzen/heften: Mittelfalz/Falzen/Heften ....7-27 Funktionsüberblick................ 7-28 So kopieren Sie mit den Optionen "Mittelfalz" oder "Falzen/Heften"................7-29 Ausgabe auf Systemen mit Zweifachablage......... 7-32 So geben Sie die Zweifachablage an ........... 7-33 Mit Ausgabe/Falzen nicht vereinbare Kopierbedingungen ..7-36 Inhalt-8 bizhub 500/420/360 (Phase 3)
Seite 11
So geben Sie die Anzeigezeit der Meldung an ......8-35 Aktivierung von Tastensignalen (Tastensignal) ......8-37 Anpssung der Position des Berührungssensors (Touchpanel-Einstellung).............. 8-42 Einstellen von "Rückstellzeit Vergrößerte Anzeige" ..... 8-45 Einstellen der Rückstellungsabfrage Vergrößerte Anzeige (Bildschirm "Bestätigung der Umschaltung auf vergrößerte Anzeige)..................8-48 bizhub 500/420/360 (Phase 3) Inhalt-9...
Seite 12
Automatische Kassettenumschaltung ........10-11 Spezialpapier ................10-12 Vorsichtsmaßnahmen für Papier..........10-14 Papierlagerung................10-14 10.2 Originale ..................10-15 Ungeeignete Originale für ADF ........... 10-15 Einlegen des Originals in den ADF..........10-16 Anlegen des Originals auf dem Vorlagenglas ......10-18 Inhalt-10 bizhub 500/420/360 (Phase 3)
Seite 13
Reinigung des linken Trennglases ..........13-3 Reinigen des Vorlagenglases ............13-3 Reinigen der Originalandruckmatte ..........13-4 Reinigen der Papiereinzugsrolle........... 13-4 Reinigen des Schreibeinheitenglases und der Elektrodendrähte................13-5 Reinigen der Haupteinheit............13-5 Reinigen des Bedienfelds ............13-6 bizhub 500/420/360 (Phase 3) Inhalt-11...
Seite 16
3 Sicherheitsstufe für Administrator ......... 16-155 4 Sicherheitsdetails..............16-157 7 Zugriffskontrolle Funktionseinstell.>3 Netzwerkfunktions- einstellung................. 16-162 17 Anhang 17.1 Texteingabe ..................17-3 So geben Sie Text ein..............17-5 Liste der verfügbaren Zeichen ............17-5 18 Index Inhalt-14 bizhub 500/420/360 (Phase 3)
Seite 19
Bewahren Sie die Anleitung danach im entsprechenden Halter auf, so dass sie einfach zu Rate gezogen werden kann, wenn während der Bedienung Fragen oder Probleme auftreten. Die Abbildungen in dieser Bedienungsanleitung können sich leicht von der tatsächlichen Systemansicht unterscheiden. bizhub 500/420/360 (Phase 3)
Stromzufuhr teilweise unterbrochen wird. Dadurch wird der Energieverbrauch auf 2,8 W oder weniger gesenkt. In der Standardeinstellung wird der Ruhezustand automatisch im Anschluss an den Stromsparmodus 60 Minuten (bizhub 500)/15 Minuten (bizhub 420/360) nach Abschluss des letzten Kopiervorgangs aktiviert. Bis dahin bleibt das System kopierbereit.
Einleitung Automatisches Duplex-Kopieren Zur Senkung des Papierverbrauchs können Sie mit dieser Funktion automatisch zweiseitige Kopien erstellen. Wir empfehlen die Verwendung der Energiesparfunktion, der Abschaltung und des automatischen Duplexdrucks. bizhub 500/420/360 (Phase 3)
Einleitung Marken und eingetragene Marken KONICA MINOLTA, das KONICA MINOLTA-Logo und "The essentials of imaging" sind Marken oder eingetragene Marken der KONICA MINOLTA HOLDINGS, INC. PageScope und bizhub PRO sind eingetragene Marken oder Marken der KONICA MINOLTA BUSINESS TECHNOLOGIES, INC.
Durchgängen gescannt werden. Mit dieser Funktion können Sie mit Hilfe des Vorlagenglases zweiseitige Kopien erstellen. Die Dokumentseiten können auch wechselweise über das Vorlagenglas und den automatischen Originaleinzug zugeführt und als ein Job ausgedruckt werden. Weitere Informationen hierzu finden Sie unter "Separater Scan" auf Seite 4-69. bizhub 500/420/360 (Phase 3)
Anpassen der Kopien entsprechend der Bildqualität des Originals Die Kopien können entsprechend der Bildqualität des Originals angepasst werden. Weitere Informationen hierzu finden Sie unter "Bilddichte" auf Seite 4-16 oder "Anpassen der Kopienqualität an das Original (OrgBldTyp)" auf Seite 5-22. bizhub 500/420/360 (Phase 3)
Zwischenblätter hinzufügen. Kopien können mit anderem Papier (beispielsweise farbigem Papier) für Deckblätter und Zwischenblätter erstellt werden. Weitere Informationen hierzu finden Sie unter "Hinzufügen von Deckblättern (Modus Deckblatt)" auf Seite 6-9 und "Hinzufügen von Zwischenblättern (Zwischenblatt)" auf Seite 6-14. bizhub 500/420/360 (Phase 3)
Die beiden Seiten einer Doppelseite, z. B. in einem aufgeschlagenen Buch oder Katalog, können auf separate Blätter kopiert werden. Weitere Informationen hierzu finden Sie unter "Teilen von Doppelseiten in rechte und linke Seiten (Buchkopie)" auf Seite 6-43. 1-10 bizhub 500/420/360 (Phase 3)
(Brosch.-einrichten)" auf Seite 6-67. Kopieren mit einem Layout für Mittelbindung Dabei können die kopierten Seiten wie beim Zeitungsdruck angeordnet werden. Weitere Informationen hierzu finden Sie unter "Erstellen einer mehrseitigen Broschüre mit Signaturen (Broschüre)" auf Seite 6-72. bizhub 500/420/360 (Phase 3) 1-11...
Die Übertragungsinformationen in empfangenen Faxdokumenten sowie die Schatten von Lochungen und Heftungen und Ränder von Büchern können auf Kopien gelöscht werden. Weitere Informationen hierzu finden Sie unter "Löschen eines definierten Bereichs der Kopie (Löschen)" auf Seite 6-89. 1-12 bizhub 500/420/360 (Phase 3)
Position des Kopienbilds (Bildanpassung)" auf Seite 6-100. Drucken von Kopiersatzinformationen Jeder Satz Kopien kann zusätzlich mit Satzzahlen, Seitenzahlen oder dem Datum bedruckt werden. Weitere Informationen hierzu finden Sie unter "Drucken zusätzlicher Informationen (Stempel/Overlay)" auf Seite 6-107. bizhub 500/420/360 (Phase 3) 1-13...
Die Sortierung der ausgegebenen Kopien kann dabei nach Bedarf festgelegt werden. Weitere Informationen hierzu finden Sie unter "Ausgabe für System ohne Finisher" auf Seite 7-3, "Ausgabe für System mit Finisher" auf Seite 7-8 oder "Ausgabe auf Systemen mit Zweifachablage" auf Seite 7-32. 1-14 bizhub 500/420/360 (Phase 3)
Weitere Informationen hierzu finden Sie unter "Lochen von Kopien (Lochen)" auf Seite 7-21. Mittelfalz/-heftung Kopien können halb gefalzt und in der Mitte auch mit Heftklammern geheftet werden. Weitere Informationen hierzu finden Sie unter "Kopien mittig falzen/heften: Mittelfalz/Falzen/Heften" auf Seite 7-27. bizhub 500/420/360 (Phase 3) 1-15...
Weitere Informationen hierzu finden Sie unter "Anzeigen des Bildschirms mit der Bedienungsanleitung (Hilfe-Modus)" auf Seite 8-23. Verwalten von Jobs Der Druckstatus von Kopierjobs kann geprüft und die Jobs können verwaltet werden. Weitere Informationen hierzu finden Sie unter "Jobverwaltung (Jobliste)" auf Seite 9-3. 1-16 bizhub 500/420/360 (Phase 3)
Mit Hilfe dieser Funktion werden Text und Schaltflächen auf dem Touch Display größer dargestellt. Dadurch verbessert sich deren Lesbarkeit, und Kopiervorgänge können schneller durchgeführt werden. Ausführliche Informationen hierzu finden Sie in der Bedienungsanleitung [Vergrößerte Anzeige] zum bizhub 500/420/360. bizhub 500/420/360 (Phase 3) 1-17...
Die in dieser Form formatierte Zahl 1 zeigt den ersten Schritt einer Reihe von Maßnahmen an. Eine hier eingefügte Abbildung zeigt, welche Bedienschritte Nachfolgende, wie hier formatierte auszuführen sind. Zahlen kennzeichnen nachfolgende Schritte in einer Reihe von Maßnahmen. 1-18 bizhub 500/420/360 (Phase 3)
Auf diese Weise hervorgehobenen Text sollte man sich gut merken. Details Auf diese Weise hervorgehobener Text enthält Hinweise auf Detailinformationen. Besondere Texthervorhebungen Taste [Stopp] Die Namen von Tasten auf dem Bedienfeld werden wie oben gezeigt dargestellt. SYSTEMEINSTELLUNGEN Display-Texte werden wie oben dargestellt angegeben. bizhub 500/420/360 (Phase 3) 1-19...
Länge (X), hat das Papier eine vertikale Ausrichtung (Hochformat), angegeben durch w. Quer (v) Ist die Breite (Y) des Papiers größer als die Länge (X), hat das Papier eine horizontale Ausrichtung (Querformat), angegeben durch v. 1-20 bizhub 500/420/360 (Phase 3)
Bedienungsanleitung – Fax Diese Anleitung enthält ausführliche Informationen zur Nutzung der Faxfunktionen, die verfügbar sind, wenn das optionale Faxkit FK-502 installiert ist. - Verwenden Sie diese Anleitung, um Informationen zur Verwendung der Faxfunktionen zu erhalten. bizhub 500/420/360 (Phase 3) 1-21...
Bedienungsanleitung IC-204 beigefügten Benutzersoftware-CD-ROM (Handbuch in PDF-Format). 7 WARNUNG Lesen Sie für die sichere Systemnutzung die Sicherheitshinweise. Um einen sicheren Betrieb zu gewährleisten, sollten Sie vor der ersten Nutzung des Systems die "Sicherheitshinweise" auf Seite 2-3 lesen. 1-22 bizhub 500/420/360 (Phase 3)
- Urheberrechtlich geschützte Dokumente ohne Erlaubnis des Urheberrechtseigentümers Darüber hinaus ist es strengstens untersagt , in- und ausländische Banknoten oder Kunstwerke ohne Erlaubnis des Urheberrechtseigentümers zu kopieren. In Zweifelsfällen wenden Sie sich an einen Rechtsberater. bizhub 500/420/360 (Phase 3) 1-23...
Die korrekte Entsorgung von gebrauchten elektrischen und elektronischen Komponenten können Sie bei den örtlichen Behörden oder bei Ihrem Händler erfragen. Die Wiederverwertung dieses Produkts trägt zum Umweltschutz bei und verhindert Umwelt- und Gesundheitsschäden, die durch ungeeignete Abfallentsorgung entstehen können. 1-24 bizhub 500/420/360 (Phase 3)
7 WARNUNG Das Ignorieren dieser Warnung kann zu schweren Verletzungen oder sogar zum Tod führen. Ignorieren Sie diese Sicherheitshinweise nicht. 7 VORSICHT Das Ignorieren dieses Hinweises kann zu Personen- oder Sachschäden führen. Ignorieren Sie diese Sicherheitshinweise nicht. bizhub 500/420/360 (Phase 3)
Lasermechanismen, die Stromschläge oder Blindheit verursachen können. • Bauen Sie das System niemals um oder auseinander. Hierbei besteht die Gefahr eines Brandes oder Stromschlags. Ist das System mit einem Lasermechanismus ausgestattet, kann der Laserstrahl zu Blindheit führen. bizhub 500/420/360 (Phase 3)
Gefahr eines Brandes oder Systemdefekts. Sollte eine der obigen Bedingungen auftreten, schalten Sie das System sofort mit dem Netzschalter aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren autorisierten Servicetechniker. bizhub 500/420/360 (Phase 3)
Das Ignorieren dieses Hinweises kann zu Personen- oder Sachschäden führen. Ignorieren Sie diese Sicherheitshinweise nicht. ACHTUNG Symbol • Die Wandsteckdose muss sich in der Nähe des Systems be- finden und leicht zugänglich sein. Andernfalls können Sie den Netzstecker in einem Notfall nicht abziehen. bizhub 500/420/360 (Phase 3)
Dadurch kann das Kabel beschädigt werden, so dass die Ge- fahr eines Brandes oder Stromschlags besteht. • Ziehen Sie das Netzkabel mindestens einmal jährlich und rei- nigen Sie den Bereich zwischen den Kontakten. Sammelt sich zwischen den Kontakten Staub an, besteht Brandgefahr. bizhub 500/420/360 (Phase 3)
Wenn ein Stück Metall, Wasser oder ein anderer ähnlicher Fremdkörper in das System gelangen sollte, schalten Sie es sofort mit dem Netzschalter aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren autorisier- ten Servicetechniker. bizhub 500/420/360 (Phase 3)
Ignorieren Sie diese Sicherheitshinweise nicht. ACHTUNG Symbol • Benutzen Sie dieses System immer in einem gut belüfteten Raum. Der längere Betrieb des Systems in einem schlecht belüfteten Raum kann gesundheitsschädlich sein. Lüften Sie den Raum regelmäßig. bizhub 500/420/360 (Phase 3)
Wenn Sie bei einer Störung im Systeminneren nach Fehlern wie beispielsweise einem Papierstau suchen, dürfen Sie kei- ne Stellen berühren, die mit dem Warnhinweis "Caution HOT" gekennzeichnet sind (beispielsweise der Bereich um die Fixiereinheit usw.). 2-10 bizhub 500/420/360 (Phase 3)
Reichweite von Kindern auf. Diese Substanzen sind gesund- heitsschädlich. • Lagern Sie keine Tonereinheiten und Fotoleitertrommeln in der Nähe von Disketten oder Uhren, die empfindlich auf ma- gnetische Strahlungen reagieren. Dadurch könnte es zu Fehl- funktionen dieser Produkte kommen. bizhub 500/420/360 (Phase 3) 2-11...
7 VORSICHT Das Ignorieren dieses Hinweises kann zu Personen- oder Sachschäden führen. Ignorieren Sie diese Sicherheitshinweise nicht. ACHTUNG Symbol • Ziehen Sie den Netzstecker heraus, wenn das System über einen längeren Zeitraum nicht benutzt wird. 2-12 bizhub 500/420/360 (Phase 3)
FCC rules. INTERFERENCE-CAUSING EQUIPMENT STANDARD (ICES-003 ISSUE 4) (For Canada Users) This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. bizhub 500/420/360 (Phase 3) 2-13...
Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgå udsættelse for stråling. Klasse 1 laser produkt der opfylder IEC 60825-1 sikkerheds kravene. Dette er en halvlederlaser. Laserdiodens højeste styrke er 10 mW og bølgelængden er 775-800 nm. 2-14 bizhub 500/420/360 (Phase 3)
Om apparaten används på annat sätt än I denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. Det här är en halvledarlaser. Den maximala effekten för laserdioden är 10 mW och våglängden är 775-800 nm. bizhub 500/420/360 (Phase 3) 2-15...
Seite 56
Vorsichtsmaßnahmen für Installation und Betrieb 7 VAROITUS Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. 7 VARNING Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. 2-16 bizhub 500/420/360 (Phase 3)
Geräuschentwicklung (nur für europäische Anwender) Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779. bizhub 500/420/360 (Phase 3) 2-17...
Vorsichtsmaßnahmen für Installation und Betrieb Warnhinweise und Warnetiketten Bei diesem System sind an den unten gezeigten Stellen Sicherheitshinweise und Warnetiketten angebracht. Achten Sie bei entsprechenden Arbeiten, beispielsweise beim Beheben eines Papierstaus, unbedingt darauf, Unfälle zu vermeiden. Finisher FS-510 2-18 bizhub 500/420/360 (Phase 3)
Seite 59
Vorsichtsmaßnahmen für Installation und Betrieb Finisher FS-511 bizhub 500/420/360 (Phase 3) 2-19...
Um sicherzustellen, dass es problemlos möglich ist, das System zu bedienen, Verbrauchsmaterialien nachzufüllen, Bauteile auszutauschen und die regelmäßigen Wartungen durchzuführen, müssen Sie den unten aufgeführten Mindeststellflächenbedarf beachten. Einheit: mm bizhub 500/420/360 + DK-501 Einheit: mm bizhub 500/420/360 + PC-202 + FS-510 2-20 bizhub 500/420/360 (Phase 3)
Seite 61
Vorsichtsmaßnahmen für Installation und Betrieb Einheit: mm bizhub 500/420/360 + PC-202 + FS-510 + SD-502 + LU-201 Einheit: mm bizhub 500/420/360 + PC-202 + FS-510 + MT-501 + LU-201 Einheit: mm bizhub 500/420/360 + PC-402 + FS-511 + LU-201 bizhub 500/420/360 (Phase 3)
Seite 62
Vorsichtsmaßnahmen für Installation und Betrieb Vorsichtsmaßnahme Achten Sie auf einen Abstand von mindestens 200 mm (7-3/4 Zoll) zwischen Gehäuserückwand und Wand, um eine einwandfreie Belüftung zu gewährleisten. 2-22 bizhub 500/420/360 (Phase 3)
- Kopien, die lange aufbewahrt werden sollen, sind an einem Ort zu lagern, an dem sie keinem Licht ausgesetzt sind, um ein Verblassen zu verhindern. - Lösungsmittelhaltiger Klebstoff (z. B. Klebstoffspray) kann den Toner auf Kopien auflösen. bizhub 500/420/360 (Phase 3) 2-23...
Seite 64
Vorsichtsmaßnahmen für Installation und Betrieb 2-24 bizhub 500/420/360 (Phase 3)

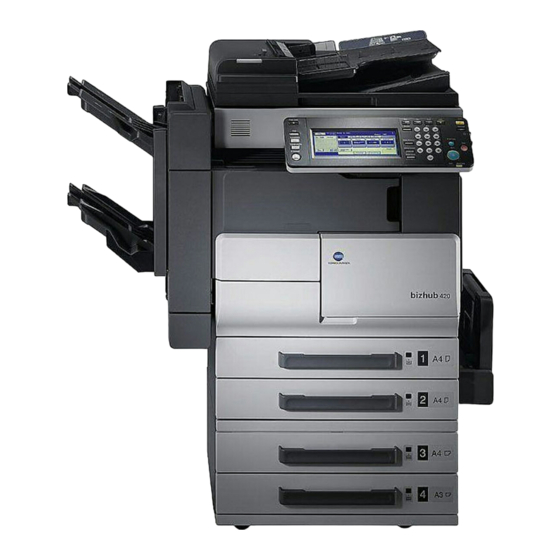

Vor dem Erstellen von Kopien Vor dem Erstellen von Kopien Systemkonfiguration Extern 16 17 18 bizhub 500/420/360 (Phase 3)
Seite 68
Dienen zur Ausrichtung des Papiers. Originalführungen Magazin 1 Maximal 500 Blatt Normalpapier (80 g/m ) im Format A3 bis A5 können eingelegt werden. Kass. 2 Maximal 500 Blatt Normalpapier (80 g/m ) im Format A3 bis A5 können eingelegt werden. bizhub 500/420/360 (Phase 3)
Seite 69
Bereich angezeigt. Frontklappe Wird geöffnet zum Austausch der Tonerkartusche oder zum Reinigen des Glases der Schreibeinheit oder des Ko- ronadrahts. Weitere Informationen hierzu finden Sie unter Seite 11-4 und Seite 13-5. Papierausgabefach Nimmt Druckseiten auf. bizhub 500/420/360 (Phase 3)
Seite 70
Vor dem Erstellen von Kopien bizhub 500/420/360 (Phase 3)
Seite 71
Dient zum Anschluss eines Parallelkabels vom Computer. USB-Anschluss (Typ B), Dient zum Anschluss an einen Computer über ein USB 2.0/1.1-kompatibel USB-Kabel. Netzwerkanschluss Dient zum Anschluss des Netzwerkkabels für ein lokales (10Base-T/100Base-TX) Netzwerk, wenn das System zum Netzwerkdruck und Netzwerkscan verwendet wird. bizhub 500/420/360 (Phase 3)
Vor dem Erstellen von Kopien Intern bizhub 500/420/360 (Phase 3)
Seite 73
Wird geöffnet, um den Tonerkartuschenhalter zum Aus- tausch der Tonerkartusche herauszuziehen. Koronadraht-Reinigungs- Wird herausgezogen, um den Koronadraht zu reinigen. hebel Reinigungshebel für Wird herausgezogen, um das Glas der Schreibeinheit zu Schreibeinheitglas reinigen. Hauptnetzschalter Dient zum Ein- und Ausschalten des Systems. bizhub 500/420/360 (Phase 3)
Kann Kopiermaterial aufnehmen. Papiereinzugseinheit PC-202 Besteht aus 2 Magazinen, in die jeweils 500 Blatt Papier (80 g/m ) eingelegt werden können. Papiereinzugseinheit PC-402 Nimmt maximal 2.500 Blatt Papier (80 g/m ) auf. 3-10 bizhub 500/420/360 (Phase 3)
Seite 75
Auf dem ADF installiert. Dient zum Bestempeln gescann- ter Dokumentseiten mit dem Hinweis, dass sie per Fax gesendet wurden. Sicherheits-Kit SC-502 Wird zur Verschlüsselung der auf der Festplatte gespei- cherten Daten installiert, um eine sicherere Nutzung der Festplatte zu gewährleisten. bizhub 500/420/360 (Phase 3) 3-11...
Seite 76
Vor dem Erstellen von Kopien Papiereinzugseinheit PC-202/PC-402 3-12 bizhub 500/420/360 (Phase 3)
Seite 77
Papiereinzugseinheit, die nur für A4-Papier verwendet werden kann. Maximal 2.500 Blatt Normalpapier (80 g/m ) können eingelegt werden. Lösetaste der Einzugseinheit Wird gedrückt, um die Papiereinzugseinheit herauszuzie- hen. Papierbegrenzungsanzeige Gibt an, wieviel Papier maximal eingelegt werden darf. bizhub 500/420/360 (Phase 3) 3-13...
Vor dem Erstellen von Kopien Großraummagazin LU-201 Vorsichtsmaßnahme Steigen Sie nicht auf diese Einheit und legen Sie keine Gegenstände darauf ab, um Schäden zu vermeiden. 3-14 bizhub 500/420/360 (Phase 3)
Seite 79
Wird zum Einlegen von Papier oder Beseitigen eines Papierstaus geöffnet. Lösehebel Wird gehalten, um das Großraummagazin zum Beheben von Papierstaus nach rechts zu schieben. Papiereinzugsrolle Führt dem Basissystem jeweils ein Blatt Papier zu. Papierbegrenzungsanzeige Gibt an, wieviel Papier maximal eingelegt werden darf. bizhub 500/420/360 (Phase 3) 3-15...
Vor dem Erstellen von Kopien Finisher FS-510/Ausgabefach OT-601/Locheinheit PU-501 Vorsichtsmaßnahme Legen Sie keine Gegenstände unter das Ausgabefach, um Schäden durch Stöße oder andere Kräfte zu vermeiden. 3-16 bizhub 500/420/360 (Phase 3)
Seite 81
Wird gedreht, um den Hefter zum Beheben von Heftklam- merstaus oder zum Nachladen von Heftklammern nach vorn zu bewegen. Führung (FN5) Wird gedreht, um Papierstaus zu beheben. Führung (FN6) Wird gedreht, um Papierstaus zu beheben. bizhub 500/420/360 (Phase 3) 3-17...
Gegenstände, die auf oder unter den Finisher gelegt werden, können bei Berührung Schäden verursachen. Achten Sie darauf, dass sich keine Gegenstände auf oder unter dem Finisher befinden. Legen Sie keine Gegenstände auf oder an die Broschüreneinheit oder das Postmagazin, um Schäden zu vermeiden. 3-18 bizhub 500/420/360 (Phase 3)
Seite 83
Unterer Abdeckungshebel Wird zum Öffnen nach unten gezogen, um Papierstaus zu beheben. Postmagazine Nehmen bedruckte und sortierte Blätter auf. Klappe zur Papierstau- Wird zum Öffnen nach rechts gezogen, um einen Papier- behebung stau zu beheben. bizhub 500/420/360 (Phase 3) 3-19...
Vor dem Erstellen von Kopien Finisher FS-511/Übergabeeinheit RU-502 3-20 bizhub 500/420/360 (Phase 3)
Seite 85
Nachfüllen von Heftklammern oder zum Beheben von Papierstaus herausgezogen. Regler Wird nach links gedreht, um den Hefter zum Beheben von Heftklammerstaus oder zum Nachladen von Heft- klammern in die Mitte zu bewegen. Hefter Heftet das Papier. bizhub 500/420/360 (Phase 3) 3-21...
Arbeitet das System im Box-Modus, leuchtet die LED der Taste [Box] grün. Ausführliche Informationen hierzu finden Sie in der Bedienungsanleitung - [Arbeiten mit Boxen] zum bizhub 500/420/360. Taste [Fax] Drücken Sie diese Taste, um in den Faxmodus zu wech- seln.
Seite 87
Drücken Sie diese Taste, um zwischen dem Anzeigever- größerungs- und dem normalen Anzeigemodus zu wechseln. Vorsichtsmaßnahme Drücken Sie nicht zu stark oder mit spitzen Gegenständen auf das Touch Display, da es dadurch verkratzt oder beschädigt werden kann. bizhub 500/420/360 (Phase 3) 3-23...
"Originale kombin." anzuzeigen, in dem Sie die Art der Originale angeben können, um die Originalkombinations- einstellungen anzuwenden oder um zu scannen. Registerkarte [OrgBldTyp] Berühren Sie diese Registerkarte, um den Bildschirm "OrgBldTyp" anzuzeigen, in dem die Originalbildeinstel- lungen angegeben werden können. 3-24 bizhub 500/420/360 (Phase 3)
Seite 89
Daten beim Speichern gedruckt werden sollen. Ausführliche Informationen hierzu finden Sie in der Bedie- nungsanleitung - [Arbeiten mit Boxen] zum bizhub 500/420/360. (Nur verfügbar, wenn die Festplatte HD-505 installiert ist.) [Separater Scan] Berühren Sie diese Taste, um gescannte Bilder zu speichern.
Zeigt unabhängig vom aktuellen Modus an, dass Daten vom System empfangen werden. Wenn der Warnbildschirm ausgeblendet wurde, als eine Warnung ausge- geben wurde, können Sie den Warnbildschirm erneut anzeigen, indem Sie diese Taste berühren. 3-26 bizhub 500/420/360 (Phase 3)
Zeigt den für Vorgänge verfügbaren Speicher an. Kopiermengenanzeige Zeigt die festgelegte Kopienanzahl an. Register [Hinterg. Entfern.] Zeigt die Einstellungen zum Festlegen der Bilddichte/ Hintergrunddichte an. [Separater Scan] Berühren Sie diese Taste, um gescannte Bilder zu speichern. bizhub 500/420/360 (Phase 3) 3-27...
Daten beim Speichern gedruckt werden sollen. Ausführliche Informationen hierzu finden Sie in der Bedie- nungsanleitung - [Arbeiten mit Boxen] zum bizhub 500/420/360. (Nur verfügbar, wenn die Festplatte HD-505 installiert ist.) [Falzen] Berühren Sie diese Taste, um die Mittelfalz- und Falz- &Hefteinstellungen anzugeben.
Vor dem Erstellen von Kopien Anpassen des Bedienfeldwinkels Das Bedienfeld kann auf die folgenden drei Winkel eingestellt werden. Stellen Sie das Bedienfeld auf den Winkel ein, der eine einfache Bedienung ermöglicht. Obere Position (Grundposition) Mittlere Position Untere Position bizhub 500/420/360 (Phase 3) 3-29...
So passen Sie den Winkel des Bedienfelds an Ziehen Sie den Bedienfeld- Lösehebel zu sich, um das Bedienfeld in seiner aktuellen Position zu entriegeln. Bewegen Sie das Bedienfeld leicht in eine beliebige Richtung und lassen Sie den Lösehebel los. 3-30 bizhub 500/420/360 (Phase 3)
Drücken Sie den Ein- /Ausschalter, um ihn einzuschalten. Auf dem Bedienfeld wird die Aufwärmanzeige gefolgt vom Basisbildschirm angezeigt. Wie lange braucht das System zum Aufwärmen? % bizhub 500: maximal 60 Sekunden % bizhub 420/360: maximal 30 Sekunden bizhub 500/420/360 (Phase 3) 3-31...
Seite 96
Die Standardeinstellungen können geändert werden. Weitere Informationen hierzu finden Sie unter "3 Grundeinstellung" auf Seite 15-36. Bei den werkseitigen Standardeinstellungen handelt es sich um die Einstellungen, die ausgewählt waren, als das System vom Werk ausgeliefert wurde. 3-32 bizhub 500/420/360 (Phase 3)
– Der Hauptnetzschalter befindet sich im Inneren des Systems. – Öffnen Sie die Frontklappen des Basissystems und schalten Sie den Hauptnetzschalter aus. Öffnen Sie die Frontklappen des Basissystems und schalten Sie den Hauptnetzschalter aus. bizhub 500/420/360 (Phase 3) 3-33...
Seite 98
Vor dem Erstellen von Kopien Vorsichtsmaßnahme Zwischen dem Aus- und Wiedereinschalten des Systems über den Hauptnetzschalter sollten mindestens 10 Sekunden liegen. Andernfalls kann die Systemfunktion beeinträchtigt sein. 3-34 bizhub 500/420/360 (Phase 3)
Bildschirm für den Kopiermodus angezeigt wird. Details Im Bedienerprogramm können Sie die Zeitdauer bis zur Aktivierung der automatischen Systemrücksetzung und den Prioritätsbildschirm festlegen. Weitere Informationen hierzu finden Sie unter "9 Rücksetzung>1 System" auf Seite 16-91. bizhub 500/420/360 (Phase 3) 3-35...
"Automatisches Energiesparen (Stromsparmodus)" auf Seite 3-37 bis "Automatisches Energiesparen (Ruhezustand)" auf Seite 3-39. Der Energiesparmodus kann manuell aktiviert werden. Weitere Informationen hierzu finden Sie unter "So unterbrechen Sie den Ruhezustand, um das System wieder zu aktivieren" auf Seite 3-40. 3-36 bizhub 500/420/360 (Phase 3)
Taste [Start] leuchtet rot und das Touch Display und alle anderen LEDs erlöschen. Das System befindet sich nun im Stromsparmodus. Das System kann Jobs selbst im Stromsparmodus empfangen. Werkseitig wechselt das System nach 15 Minuten (bizhub 500) bzw. 1 Minute (bizhub 420/360) in den Stromsparmodus. bizhub 500/420/360 (Phase 3) 3-37...
Weitere Informationen hierzu finden Sie unter "1 Energiespareinstellung" auf Seite 16-33. Wenn für den Stromsparmodus und den Ruhezustand dieselbe Zeitspanne angegeben wird, geht das System (unter Umgehung des Stromsparmodus) direkt in den Ruhezustand über. 3-38 bizhub 500/420/360 (Phase 3)
Stromsparmodus, bevor es nach dem Ruhezustand wieder druckbereit ist. Das System kann Jobs selbst während des Ruhezustands empfangen. Werkseitig wechselt das System nach 60 Minuten (bizhub 500) bzw. 15 Minuten (bizhub 420/360) in den Ruhezustand. bizhub 500/420/360 (Phase 3)
Weitere Informationen hierzu finden Sie unter "1 Energiespareinstellung" auf Seite 16-33. Wenn für den Stromsparmodus und den Ruhezustand dieselbe Zeitspanne angegeben wird, geht das System (unter Umgehung des Stromsparmodus) direkt in den Ruhezustand über. 3-40 bizhub 500/420/360 (Phase 3)
Taste [Energie sparen] in den Stromsparmodus wechselt. Über die Administratoreinstellungen kann diese Einstellung geändert werden, so dass das System mit derselben Benutzerbedienung in den Ruhezustand wechselt. Weitere Informationen hierzu finden Sie unter "1 Energiespareinstellung" auf Seite 16-33. bizhub 500/420/360 (Phase 3) 3-41...
Unterbrechung eingegeben werden muss, bevor die Zeitdauer bis zur Rückkehr in den Ruhezustand eingestellt wird. Diese Funktion ist werkseitig nicht aktiviert. Weitere Informationen hierzu finden Sie unter "6 Benutzerzugriff einschränken>1 Programmspeicher einschränken" auf Seite 16-64. 3-42 bizhub 500/420/360 (Phase 3)
Geben Sie das Kennwort für die Timer-Unterbrechung über die Tastatur ein. – Das Kennwort kann bis zu 8 Ziffern enthalten. – Um Eingabefehler zu korrigieren, berühren Sie [Entf] und geben Sie das korrekte Kennwort ein. Berühren Sie [OK]. Der Bildschirm "Betriebsdauer" wird angezeigt. bizhub 500/420/360 (Phase 3) 3-43...
Seite 108
"5 Minuten" geändert. Auch eine Angabe von mehr als 60 Minuten ist nicht möglich. Vorsichtsmaßnahme Ist die Systemnutzung vor der eingegebenen Zeitdauer abgeschlossen, können Sie die Taste [Energie sparen] gedrückt halten, um die automatische Abschaltung zu aktivieren. 3-44 bizhub 500/420/360 (Phase 3)
Druck- und Scanzähler für jede Kostenstelle verwenden. Details Die Benutzerauthentifizierung wird im Administratormodus eingerichtet. Weitere Informationen hierzu finden Sie unter "1 Allgemein" auf Seite 16-111. Kostenstellen werden im Administratormodus eingerichtet. Weitere Informationen hierzu finden Sie unter "1 Allgemein" auf Seite 16-111. bizhub 500/420/360 (Phase 3) 3-45...
Kennwort ein (Benutzerauthentifizierung)" auf Seite 3-46. 0 Die Systemfunktionen oder die zulässige Druckmenge können für unterschiedliche Benutzer separat festgelegt werden. Schalten Sie das System ein. Der Bildschirm zur Eingabe eines Benutzernamens/Kennworts wird angezeigt. Berühren Sie [Name]. 3-46 bizhub 500/420/360 (Phase 3)
Seite 111
Liste der Benutzernamen ausgewählt werden. Berühren Sie [Liste] und wählen Sie den gewünschten Benutzernamen aus. Berühren Sie dann [OK]. Weiter mit Schritt 4. Geben Sie den Benutzernamen ein und berühren Sie dann [OK]. Der Bildschirm zur Eingabe eines Benutzernamens/Kennworts wird wieder angezeigt. bizhub 500/420/360 (Phase 3) 3-47...
Seite 112
Geben Sie das Kennwort ein und berühren Sie dann [OK]. Der Bildschirm zur Eingabe eines Benutzernamens/Kennworts wird wieder angezeigt. Drücken Sie die Taste [Code] auf dem Bedienfeld. Der Basisbildschirm wird angezeigt. Erstellen Sie Kopien mit den gewünschten Kopiereinstellungen. 3-48 bizhub 500/420/360 (Phase 3)
Seite 113
Taste [Code] auf dem Bedienfeld. Eine Meldung wird angezeigt, und Sie müssen den Abmeldevorgang bestätigen. Berühren Sie [Ja]. Der Bildschirm zur Eingabe des Benutzernamens/Kennworts wird angezeigt. Dies weist darauf hin, dass das System nicht mehr betriebsbereit ist. bizhub 500/420/360 (Phase 3) 3-49...
0 Die zulässige Druckmenge kann für die einzelnen Kostenstellen separat festgelegt werden. Schalten Sie das System ein. – Der Bildschirm zur Eingabe eines Kostenstellennamens/Kennworts wird angezeigt. – Wird der Bildschirm zur Eingabe des Kostenstellenkennworts angezeigt, fahren Sie mit Schritt 5 fort. 3-50 bizhub 500/420/360 (Phase 3)
Seite 115
Der Bildschirm zur Eingabe des Kostenstellennamens wird angezeigt. Geben Sie den Kostenstellennamen ein und berühren Sie dann [OK]. Der Bildschirm zur Eingabe eines Kostenstellennamens/Kennworts wird wieder angezeigt. Berühren Sie [Kennwort]. Der Bildschirm zur Eingabe des Kostenstellenkennworts wird angezeigt. bizhub 500/420/360 (Phase 3) 3-51...
Seite 116
Der Basisbildschirm wird angezeigt. Erstellen Sie Kopien mit den gewünschten Kopiereinstellungen. Wenn Sie mit der Systemnutzung fertig sind, drücken Sie erneut die Taste [Code] auf dem Bedienfeld. Eine Meldung wird angezeigt, und Sie müssen den Abmeldevorgang bestätigen. 3-52 bizhub 500/420/360 (Phase 3)
Seite 117
Vor dem Erstellen von Kopien Berühren Sie [Ja]. Der Bildschirm zur Eingabe des Kostenstellennamens/Kennworts wird angezeigt. Dies weist darauf hin, dass das System nicht mehr betriebsbereit ist. bizhub 500/420/360 (Phase 3) 3-53...
Geht in einem Papiermagazin während oder nach einem Kopier- bzw. Druckvorgang das Papier aus, wird die Meldung "Papier auffüllen" angezeigt. Um den Ausgabejob mit einem anderen Papiermagazin fortzusetzen, berühren Sie [Papierkassetten], um den Bildschirm "Papiereinstellung" aufzurufen, und wählen Sie dann das gewünschte Magazin aus. 3-54 bizhub 500/420/360 (Phase 3)
Papiermagazineinstellung über [Einstellungen] im Bedienerprogramm. Weitere Informationen hierzu finden Sie unter "3 Papierkassetten>1 Papiertyp" auf Seite 15-12. Verwenden Sie kein behandeltes Papier, um Systemschäden zu vermeiden. Weitere Informationen hierzu finden Sie unter "Vorsichtsmaßnahmen für Papier" auf Seite 10-14. bizhub 500/420/360 (Phase 3) 3-55...
Lassen Sie den Lösehebel der Papierführung los, um sie wieder zu arretieren. Legen Sie das Papier in das Magazin ein. – Legen Sie das Papier so ein, dass die rechte Seitenkante an der rechten Innenseite des Magazins anliegt. 3-56 bizhub 500/420/360 (Phase 3)
Seite 121
Papierstapels über der Maximalmarkierung (,) befindet. Glätten Sie das Papier vor dem Einlegen, um Probleme zu vermeiden. Berühren Sie nicht die Lippe am rechten Ende des Magazins. Wenn Sie versehentlich gebogen oder gefaltet wird, führt dies zu Papierstaus. bizhub 500/420/360 (Phase 3) 3-57...
Ruhezustand, wenn Sie Papier in die Papiereinzugseinheit einlegen wollen. Drücken Sie die Lösetaste. Die Einheit wird entriegelt und leicht nach vorn gedrückt. Ziehen Sie die Papiereinzugseinheit weiter heraus. – Halten Sie die Papiereinzugseinheit an beiden Enden und ziehen Sie sie heraus. 3-58 bizhub 500/420/360 (Phase 3)
Seite 123
Querformat (v) ein und richten Sie es an den beiden Teilern in der Mitte der Einheit aus, die die rechte und die linke Seite voneinander trennen. Schieben Sie die Papiereinzugseinheit wieder vollständig in das System hinein. bizhub 500/420/360 (Phase 3) 3-59...
Seite 124
Berühren Sie nicht die Lippe am rechten Ende des Magazins. Wenn Sie versehentlich gebogen oder gefaltet wird, führt dies zu Papierstaus. Schließen Sie die Papiereinzugseinheit nicht mit zu viel Kraft, da sonst das System durch das Gewicht der Einheit und des eingelegten Papiers beschädigt werden kann. 3-60 bizhub 500/420/360 (Phase 3)
Papiereinzugsrolle an. Legen Sie das Papier in das Magazin ein. – Legen Sie das Papier so ein, dass die linke Seitenkante an der linken Innenseite des Magazins anliegt. Schließen Sie die obere Klappe des Großraummagazins. bizhub 500/420/360 (Phase 3) 3-61...
Seite 126
über den Punkt eingelegt ist, ab dem sich die Papierführung zu biegen beginnt. Glätten Sie das Papier vor dem Einlegen, um Probleme zu vermeiden. Steigen Sie nicht auf die obere Klappe des Großraummagazins, um Probleme zu vermeiden. 3-62 bizhub 500/420/360 (Phase 3)
0 Einige Arten von Spezialpapier müssen in einer bestimmten Ausrichtung eingelegt werden. Weitere Informationen hierzu finden Sie unter "So legen Sie Papier in ein Großraummagazin ein" auf Seite 3-61. Öffnen Sie die Stapelanlage. – Klappen Sie die Fachverlängerung heraus, wenn Sie großformatiges Papier einlegen. bizhub 500/420/360 (Phase 3) 3-63...
Seite 128
Andernfalls wird das Papier möglicherweise nicht automatisch erkannt, oder das Druckbild verläuft schräg. Glätten Sie das Papier vor dem Einlegen, um Probleme zu vermeiden. Legen Sie OHP-Folien, Etikettenblätter oder Pauspapier immer nur einzeln ein. 3-64 bizhub 500/420/360 (Phase 3)
Seite 129
Vor dem Bedrucken von Umschlägen ist darauf zu achten, dass die Umschläge flach liegen und die Klappen nach unten gefaltet sind. In den Umschlägen vorhandene Luft oder offene Klappen können zu Falten oder Papierstaus führen. bizhub 500/420/360 (Phase 3) 3-65...
Seite 130
Papierstau auftreten. Die Kante mit der Umschlagklappe sollte sich auf der Rückseite oder der linken Seite des Systems befinden. Die Umschlagklappe kann nicht bedruckt werden. Es können maximal 10 Umschläge eingelegt werden. Umschlagklappe auf der Rückseite Umschlagklappe auf der linken Seite 3-66 bizhub 500/420/360 (Phase 3)
Seite 131
Legen Sie Etikettenblätter mit der Druckseite nach unten ein. Legen Sie jeweils nur ein Blatt ein. Ausführliche Informationen zur Ausrichtung erhalten Sie von Ihrem Servicetechniker. Vorsichtsmaßnahme Legen Sie Briefbögen mit der Druckseite nach oben ein. Es können maximal 150 Briefbögen eingelegt werden. bizhub 500/420/360 (Phase 3) 3-67...
Einstellung, wird die erste Einstellung automatisch deaktiviert. - Ist die Priorität der zuerst festgelegten Einstellung höher als die der danach festgelegten Einstellung, meldet das System, dass die Einstellungen nicht kombiniert werden können, und deaktiviert die zweite Einstellung. 3-68 bizhub 500/420/360 (Phase 3)
Wählen Sie die Hefteinstellung [2-fach] aus. Aktivieren Sie die Funktion [Broschüre]. Die erste Einstellung für 2-fach-Heften wird automatisch deaktiviert und die zweite Funktion [Broschüre] wird wirksam. Um statt dessen die 2-fach-Heftung zu aktivieren, müssen Sie die Funktion [Broschüre] deaktivieren. bizhub 500/420/360 (Phase 3) 3-69...
Wählen Sie die Hefteinstellung [2-fach] aus. Die Meldung "Diese Funktion ist mit Broschüren nicht verfügbar." wird angezeigt und die Hefteinstellung [2-fach] kann nicht ausgewählt werden. Um statt dessen die 2-fach-Heftung zu aktivieren, müssen Sie die Funktion [Broschüre] deaktivieren. 3-70 bizhub 500/420/360 (Phase 3)
Drücken Sie die Taste [Kopie] auf dem Bedienfeld, um den Basisbildschirm im Kopiermodus anzuzeigen. – Werkseitig wird der folgende Basisbildschirm angezeigt. – Im linken Bildschirmbereich kann auch die aktuelle Jobliste angezeigt werden. Weitere Informationen finden Sie unter "1 Jobliste EIN/AUS" auf Seite 15-26. bizhub 500/420/360 (Phase 3)
Seite 138
Grundlegende Kopiervorgänge Legen Sie das Original an. bizhub 500/420/360 (Phase 3)
Seite 139
Ausführliche Informationen zum Eingeben der Druckmenge finden Sie unter "Einstellen der Druckmenge" auf Seite 4-14. – Die Druckmenge kann jederzeit eingegeben werden, sofern die Bedienfeldtastatur nicht gerade zur Eingabe anderer Werte genutzt wird. Die eingegebene Menge wird auf dem Touch Display angezeigt. bizhub 500/420/360 (Phase 3)
Seite 140
Originalbildtyp: "Anpassen der Kopienqualität an das Original (OrgBldTyp)" auf Seite 5-22 Anwendung: "Kopieren auf OHP-Folien (OHP-Trennblatt)" auf Seite 6-3 Ausgabe: "Ausgabe für System ohne Finisher" auf Seite 7-3 Falzen: "Kopien mittig falzen/heften: Mittelfalz/Falzen/Heften" auf Seite 7-27 bizhub 500/420/360 (Phase 3)
Seite 141
Wenn das System mit dem Scannen des Originals beginnt, werden die grundlegenden Jobeinstellungen und die aktuelle Originalzählung am Touch Display angezeigt. Beim Starten des Druckjobs wird wieder der Basisbildschirm mit der Meldung "Bereit für nächsten Job" im Meldungsbereich angezeigt. bizhub 500/420/360 (Phase 3)
Seite 142
Ausführliche Informationen hierzu finden Sie unter "Reservieren des nächsten Jobs" auf Seite 4-75. Um den Vorgang zu stoppen, drücken Sie die Taste [Stopp] auf dem Bedienfeld. Ausführliche Informationen hierzu finden Sie unter "Stoppen/Löschen/Fortsetzen eines Jobs" auf Seite 4-78. bizhub 500/420/360 (Phase 3)
Original beschädigt werden kann oder Systemstörungen auftreten können. Besteht das Original aus mehr als 80 Blättern, teilen Sie es zum Scannen im mehrere Stapel auf. Weitere Informationen hierzu finden Sie unter "Separater Scan" auf Seite 4-69. bizhub 500/420/360 (Phase 3)
Seite 144
Originalen mit gemischten Formaten (Gemischte Originale)" auf Seite 5-9. Beim Kopieren von zweiseitigen Originalen müssen Sie auf den Binderand achten. Ausführliche Informationen hierzu finden Sie unter "Angeben der Position des Heftrands (Rand)" auf Seite 5-19. 4-10 bizhub 500/420/360 (Phase 3)
Heben Sie den ADF an. Legen Sie das Original mit der bedruckten Seite nach unten auf das Vorlagenglas. – Wurde die Originalrichtung nicht angegeben, legen Sie das Original in der hinteren linken Ecke mit der Oberkante nach hinten an. bizhub 500/420/360 (Phase 3) 4-11...
Seite 146
Hinterkante des Vorlagenglases an und richten Sie es am Pfeil in der hinteren linken Ecke der Mess-Skala aus. – Bei transparenten oder durchscheinenden Originalen legen Sie ein leeres Blatt Papier desselben Formats über das Original. 4-12 bizhub 500/420/360 (Phase 3)
Seite 147
Ist Buchkopie, automatische Originalformaterkennung oder Bildwiederholung, Zentrierung oder Außenlöschung ausgewählt, sollte der ADF beim Scannen der Originale nicht geschlossen werden. In diesem Fall müssen Sie das gewünschte Papierformat manuell auswählen, da das System dieses nicht automatisch erkennen kann. bizhub 500/420/360 (Phase 3) 4-13...
0 Die Druckmenge kann jederzeit eingegeben werden, sofern die Bedienfeldtastatur nicht gerade zur Eingabe anderer Werte genutzt wird. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Die eingegebene Menge wird auf dem Touch Display angezeigt. 4-14 bizhub 500/420/360 (Phase 3)
Drücken Sie die Löschtaste [C] auf dem Bedienfeld. Die auf dem Touch Display angezeigte Menge wird in 1 geändert. Geben Sie über die Bedienfeldtastatur die korrekte Druckmenge ein. Die neu eingegebene Menge wird auf dem Touch Display angezeigt. bizhub 500/420/360 (Phase 3) 4-15...
Einstellung der Belichtung oft schwierig ist. Ausführliche Informationen hierzu finden Sie unter "Anpassen der Kopienqualität an das Original (OrgBldTyp)" auf Seite 5-22. So passen Sie die Bilddichte/Hintergrunddichte an Berühren Sie [Dichte/Hintergr.] im Basisbildschirm. Der Bildschirm "Dichte/Hintergr." wird angezeigt. 4-16 bizhub 500/420/360 (Phase 3)
Seite 151
Berühren Sie [Hell]/[Dunkel] einmal, um die Belichtung um eine Stufe heller bzw. dunkler zu machen. – Berühren Sie [Std.], um die mittlere der neun Stufen auszuwählen. Berühren Sie [OK] im Bildschirm "Dichte/Hintergr.". Daraufhin wird der Basisbildschirm wiederhergestellt. bizhub 500/420/360 (Phase 3) 4-17...
Seite 152
Grundlegende Kopiervorgänge Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 4-18 bizhub 500/420/360 (Phase 3)
Einstellung, um Spezialpapier in ein Magazin einzulegen. Auf Seite 15-12 finden Sie ausführliche Informationen zum "Papiertyp". Siehe auch "Papiereinstellung für die Stapelanlage" auf Seite 4-23. Berühren Sie [Papier] im Basisbildschirm. Der Bildschirm "Papier" wird angezeigt. bizhub 500/420/360 (Phase 3) 4-19...
Seite 154
Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Papier] ist dann "Auto. Papierformat" angegeben. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 4-20 bizhub 500/420/360 (Phase 3)
Berühren Sie die gewünschte Magazintaste, so dass sie hervorgehoben wird. – Auf den Magazintasten wird das Format und die Ausrichtung des eingelegten Papiers angezeigt. Ist das Magazin als "Exklusiv" festgelegt, wird auch das Exklusivsymbol angezeigt. bizhub 500/420/360 (Phase 3) 4-21...
Seite 156
Weitere Informationen finden Sie unter "Auto-Zoom (Vorlagenglas)" auf Seite 16-142. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 4-22 bizhub 500/420/360 (Phase 3)
Die Einstellung für ein eigenes Format ist nur für die Stapelanlage verfügbar. Weitere Informationen zum Einlegen von Papier in die Stapelanlage finden Sie unter "So legen Sie Papier in die Stapelanlage ein" auf Seite 3-63. bizhub 500/420/360 (Phase 3) 4-23...
0 Anfänglich ist die automatische Erkennung für die Stapelanlage eingestellt. Berühren Sie [Papier] im Basisbildschirm. Der Bildschirm "Papier" wird angezeigt. Berühren Sie die Taste für die Stapelanlage, so dass sie hervorgehoben wird, und anschließend [Kassetteneinstellg. ändern]. Der Bildschirm "Kassetteneinstellg. ändern" wird angezeigt. 4-24 bizhub 500/420/360 (Phase 3)
Seite 159
Grundlegende Kopiervorgänge Berühren Sie [Auto], so dass die Option hervorgehoben wird. Berühren Sie zweimal [OK]. Daraufhin wird der Basisbildschirm wiederhergestellt. bizhub 500/420/360 (Phase 3) 4-25...
Sie unter "So speichern Sie ein freies Format (Eigenes Format)" auf Seite 4-29. Berühren Sie [Papier] im Basisbildschirm. Der Bildschirm "Papier" wird angezeigt. Berühren Sie die Taste für die Stapelanlage, so dass sie hervorgehoben wird, und anschließend [Kassetteneinstellg. ändern]. Der Bildschirm "Kassetteneinstellg. ändern" wird angezeigt. 4-26 bizhub 500/420/360 (Phase 3)
Seite 161
Was ist zu tun, wenn die Meldung "Eingabefehler" angezeigt wird und das eingegebene Format nicht gespeichert werden kann? Der eingegebene Wert liegt außerhalb des zulässigen Bereichs. % Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie den korrekten Wert ein. bizhub 500/420/360 (Phase 3) 4-27...
Seite 162
Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Papier] wird nun das angegebene Papierformat und die Ausrichtung angezeigt. Vorsichtsmaßnahme Sie müssen Papier des angegebenen Formats in die Stapelanlage einlegen, da sonst ein Papierstau auftreten kann. 4-28 bizhub 500/420/360 (Phase 3)
Format)" auf Seite 4-26. Berühren Sie [Papier] im Basisbildschirm. Der Bildschirm "Papier" wird angezeigt. Berühren Sie die Taste für die Stapelanlage, so dass sie hervorgehoben wird, und anschließend [Kassetteneinstellg. ändern]. Der Bildschirm "Kassetteneinstellg. ändern" wird angezeigt. bizhub 500/420/360 (Phase 3) 4-29...
Seite 164
Wert ignoriert wird? Der eingegebene Wert liegt außerhalb des zulässigen Bereichs. % Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie den korrekten Wert ein. Berühren Sie [Speichern]. Der Bildschirm "Eig.-Format speichern" wird angezeigt. 4-30 bizhub 500/420/360 (Phase 3)
Seite 165
Um den Namen auf der Taste zu ändern, berühren Sie [Spezialname] unter der Taste, um die Bildschirmtastatur anzuzeigen. Geben Sie den neuen Namen ein und berühren Sie [OK]. Es können bis zu 16 Zeichen eingegeben werden. – Der Tastenname muss nicht geändert werden. bizhub 500/420/360 (Phase 3) 4-31...
Seite 166
Grundlegende Kopiervorgänge Berühren Sie viermal [OK]. Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Der Name auf der Taste für das gespeicherte Format muss nicht immer geändert werden. 4-32 bizhub 500/420/360 (Phase 3)
Sie unter "So legen Sie Papier in die Stapelanlage ein" auf Seite 3-63. 0 Die Spezialpapiereinstellung der Stapelanlage wird wieder auf die Normalpapiereinstellung zurückgesetzt, wenn das System auf seine Grundeinstellung zurückgesetzt wird. Berühren Sie [Papier] im Basisbildschirm. Der Bildschirm "Papier" wird angezeigt. bizhub 500/420/360 (Phase 3) 4-33...
Seite 168
Der Bildschirm "Kassetteneinstellg. ändern" wird angezeigt. Geben Sie den Spezialpapiertyp an. – Berühren Sie die gewünschte Papiertyptaste, so dass sie hervorgehoben wird. – Um "Briefbogen", "Pauspapier", "User", "Etikett" oder "Farbiges Papier" auszuwählen, berühren Sie [Spezial]. 4-34 bizhub 500/420/360 (Phase 3)
Seite 169
Sie den entsprechenden Papiertyp angeben, da es sonst zu einem Papierstau kommen kann. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 4-35...
0 Mit den Tasten [+] und [–] im Bildschirm "Zoom" können Sie den angegebenen Zoomfaktor anpassen. Berühren Sie [+], um den Faktor zu erhöhen, oder [–], um ihn zu verringern. Jeder Tastendruck bewirkt eine Änderung um 0,001. Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. 4-36 bizhub 500/420/360 (Phase 3)
Seite 171
Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Zoom] ist dann "e1,000" angegeben. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 4-37...
Zoomfaktor anpassen. Berühren Sie [+], um den Faktor zu erhöhen, oder [–], um ihn zu verringern. Jeder Tastendruck bewirkt eine Änderung um 0,001. Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. Berühren Sie [Minimal], so dass die Option hervorgehoben wird. 4-38 bizhub 500/420/360 (Phase 3)
Seite 173
Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Zoom] wird nun der angegebene Zoomfaktor angezeigt. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 4-39...
Zoomfaktor anpassen. Berühren Sie [+], um den Faktor zu erhöhen, oder [–], um ihn zu verringern. Jeder Tastendruck bewirkt eine Änderung um 0,001. Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. Berühren Sie die gewünschte Zoomtaste, so dass sie hervorgehoben wird. 4-40 bizhub 500/420/360 (Phase 3)
Seite 175
Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Zoom] wird nun der angegebene Zoomfaktor angezeigt. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 4-41...
Zoomfaktor anpassen. Berühren Sie [+], um den Faktor zu erhöhen, oder [–], um ihn zu verringern. Jeder Tastendruck bewirkt eine Änderung um 0,001. Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. Berühren Sie [XY-Zoom]. Der Bildschirm "XY-Zoom" wird angezeigt. 4-42 bizhub 500/420/360 (Phase 3)
Seite 177
Berühren Sie [Abbruch], um den im Bildschirm "XY-Zoom" eingegebenen Zoomfaktor zu löschen. Es wird wieder der Bildschirm "Zoom" angezeigt. Berühren Sie [OK]. Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Zoom] wird nun der angegebene Zoomfaktor angezeigt. bizhub 500/420/360 (Phase 3) 4-43...
Seite 178
Grundlegende Kopiervorgänge Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 4-44 bizhub 500/420/360 (Phase 3)
Länge/Breite im Bereich von e0,250 bis e4,000 in e0,001-Schritten ein. 0 Der unproportionale Zoomfaktor kann nicht registriert werden. 0 Die Tasten [+] und [–] im Bildschirm "Zoom" können nicht zur Anpassung des angegebenen unproportionalen Zoomfaktors verwendet werden. bizhub 500/420/360 (Phase 3) 4-45...
Seite 180
Grundlegende Kopiervorgänge Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. Berühren Sie [XY-Zoom]. Der Bildschirm "XY-Zoom" wird angezeigt. 4-46 bizhub 500/420/360 (Phase 3)
Seite 181
Berühren Sie die Symboltaste [Y] im Bereich "Zoomfaktor X-/Y-unproportional", so dass die Option hervorgehoben wird, und geben Sie den gewünschten Zoomfaktor (e0,250 bis e4,000) über die Bedienfeldtastatur ein. Der eingegebene Faktor wird rechts von der Symboltaste [Y] angezeigt. bizhub 500/420/360 (Phase 3) 4-47...
Seite 182
Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Zoom] wird nun der angegebene unproportionale Zoomfaktor angezeigt. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 4-48 bizhub 500/420/360 (Phase 3)
Zoomfaktor anpassen. Berühren Sie [+], um den Faktor zu erhöhen, oder [–], um ihn zu verringern. Jeder Tastendruck bewirkt eine Änderung um 0,001. Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. Berühren Sie die gewünschte Zoomfaktortaste, so dass sie hervorgehoben wird. bizhub 500/420/360 (Phase 3) 4-49...
Seite 184
Der Basisbildschirm wird wieder angezeigt. Auf der Taste [Zoom] wird nun der abgerufene Zoomfaktor angezeigt. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 4-50 bizhub 500/420/360 (Phase 3)
Der Minimalfaktor ist werkseitig auf e0,930 eingestellt. 0 Der unproportionale Zoomfaktor kann nicht registriert werden. Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. Berühren Sie [XY-Zoom]. Der Bildschirm "XY-Zoom" wird angezeigt. bizhub 500/420/360 (Phase 3) 4-51...
Seite 186
Format ignoriert wird? Der eingegebene Wert liegt außerhalb des zulässigen Bereichs. % Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie den korrekten Wert ein. Berühren Sie [Faktor]. Der Bildschirm "Faktor" wird angezeigt. 4-52 bizhub 500/420/360 (Phase 3)
Seite 187
Sie [Minimal], so dass die Option hervorgehoben wird. Berühren Sie [OK]. – Berühren Sie [Abbruch], um den eingegebenen Faktor ohne Speichern zu löschen. Es wird wieder der Bildschirm "XY-Zoom" angezeigt. Berühren Sie zweimal [OK]. Daraufhin wird der Basisbildschirm wiederhergestellt. bizhub 500/420/360 (Phase 3) 4-53...
Informationen zu "Auto. Papierformat" finden Sie auf "So wählen Sie das Papierformat automatisch aus (Auto. Papierformat)" auf Seite 4-19. Berühren Sie [Zoom] im Basisbildschirm. Der Bildschirm "Zoom" wird angezeigt. Berühren Sie [Auto-Zoom], so dass die Option hervorgehoben wird. Der Bildschirm "Papier" wird angezeigt. 4-54 bizhub 500/420/360 (Phase 3)
Seite 189
Der Basisbildschirm wird wieder angezeigt. Der geeignete Zoomfaktor wurde entsprechend dem Originalformat ausgewählt. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 4-55...
0 Wenn 1%2 oder 2%2 ausgewählt wird und zweiseitige Kopien mit oberem Rand (auf der Rückseite mit der Oberkante nach unten angeordnet) erstellt werden, kann die Binderichtung mithilfe der Taste [Bindungsausrichtg.] angegeben werden. Legen Sie das Original in den ADF ein. 4-56 bizhub 500/420/360 (Phase 3)
Seite 191
Der Bildschirm "Simplex/Duplex" wird angezeigt. Berühren Sie [1%2] oder [2%2], so dass die Option hervorgehoben wird. Geben Sie die Originalausrichtung entsprechend der Ausrichtung des eingelegten Originals an. – Berühren Sie [Original Ausrichtg.], um den Bildschirm "Original Ausrichtg." aufzurufen. bizhub 500/420/360 (Phase 3) 4-57...
Seite 192
Kopierergebnis erzielt wird. – Berühren Sie [Bindungsausrichtg.], um den Bildschirm "Bindungsausrichtung" aufzurufen. – Berühren Sie die gewünschte Taste für Original und Kopie und berühren Sie anschließend [OK]. 4-58 bizhub 500/420/360 (Phase 3)
Seite 193
2-seitige Kopien finden Sie unter "Erstellen eines Rands auf der Kopie (Heftrand)" auf Seite 6-79. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 4-59...
– Legen Sie das Original ab der ersten Seite (Seite 1) mit dem Schriftbild nach unten an. Weitere Informationen hierzu finden Sie unter "So legen Sie das Original auf dem Vorlagenglas an" auf Seite 4-11. 4-60 bizhub 500/420/360 (Phase 3)
Seite 195
Grundlegende Kopiervorgänge Berühren Sie [Simplex/Duplex] im Basisbildschirm. Der Bildschirm "Simplex/Duplex" wird angezeigt. Berühren Sie [1%2] oder [2%2], so dass die Option hervorgehoben wird. bizhub 500/420/360 (Phase 3) 4-61...
Seite 196
Die Binderichtung zweiseitiger Kopien sollte angegeben werden, da sonst möglicherweise nicht das gewünschte Kopierergebnis erzielt wird. Berühren Sie [Bindungsausrichtg.], um den Bildschirm "Bindungsausrichtung" aufzurufen. – Berühren Sie die gewünschte Taste, so dass sie hervorgehoben wird, und anschließend [OK]. 4-62 bizhub 500/420/360 (Phase 3)
Seite 197
Legen Sie das Original mit der zweiten Seite (Seite 2) auf dem Vorlagenglas an und drücken Sie die Taste [Start]. – Wiederholen Sie diesen Schritt für alle zu scannenden Originalseiten. Nachdem alle Originalseiten gescannt wurden, berühren Sie [Fertig]. bizhub 500/420/360 (Phase 3) 4-63...
Seite 198
Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. Hinweis Beim Scannen zweiseitiger Originale vom Vorlagenglas ist es unerheblich, welcher der beiden Duplexmodi ("1%2" oder "2%2") angegeben ist. 4-64 bizhub 500/420/360 (Phase 3)
Original im A4-Hochformat oder kleiner mit oberem Rand Original im A4-Querformat oder kleiner mit rechtem/linkem Rand Original im B4-Hochformat oder größer mit rechtem/linkem Rand Original im B4-Querformat oder größer mit oberem Rand. Legen Sie das Original in den ADF ein. bizhub 500/420/360 (Phase 3) 4-65...
Seite 200
Der Bildschirm "Simplex/Duplex" wird angezeigt. Berühren Sie [2%1], so dass die Option hervorgehoben wird. Geben Sie die Originalausrichtung entsprechend der Ausrichtung des eingelegten Originals an. – Berühren Sie [Original Ausrichtg.], um den Bildschirm "Original Ausrichtg." aufzurufen. 4-66 bizhub 500/420/360 (Phase 3)
Seite 201
Bei Auswahl von [2%2] sollte die Binderichtung des Originals und zweiseitiger Kopien manuell angegeben werden, da sonst möglicherweise nicht das gewünschte Kopierergebnis erzielt wird. – Berühren Sie [Bindungsausrichtg.], um den Bildschirm "Bindungsausrichtung" aufzurufen. – Berühren Sie die gewünschte Taste und anschließend [OK]. bizhub 500/420/360 (Phase 3) 4-67...
Seite 202
2-seitigen Originalen finden Sie unter "Angeben der Position des Heftrands (Rand)" auf Seite 5-19. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 4-68 bizhub 500/420/360 (Phase 3)
Sie die erste Seite mit dem Schriftbild nach unten auf das Vorlagenglas. – Bei Verwendung des ADF legen Sie das Original so ein, dass sich die Seiten in der richtigen Reihenfolge befinden und die erste Seite ganz oben liegt. bizhub 500/420/360 (Phase 3) 4-69...
Seite 204
Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt das Original zu scannen. Das Originalbild wird in den Speicher gescannt. Nach Abschluss wird die Meldung "Scanvorgang unterbrochen./ Auf [Start] drücken, um fortzufahren." im Meldungsbereich angezeigt. 4-70 bizhub 500/420/360 (Phase 3)
Seite 205
Wiederholen Sie Schritt 4 und 5 für alle Originalseiten, die gescannt werden sollen. Nachdem alle Originalseiten gescannt wurden, berühren Sie [Fertig]. Drücken Sie die Taste [Start] auf dem Bedienfeld. Alle Daten im Speicher werden ausgegeben. bizhub 500/420/360 (Phase 3) 4-71...
Seite 206
Um die gescannten Bilddaten zu löschen, drücken Sie die Taste [Stopp]. Weitere Informationen hierzu finden Sie unter "Stoppen/Löschen/Fortsetzen eines Jobs" auf Seite 4-78. Hinweis Anhand der Speicheranzeige oben rechts im Basisbildschirm können Sie während des Scanjobs den verbleibenden Speicher prüfen. 4-72 bizhub 500/420/360 (Phase 3)
Stellen Sie sicher, dass auf dem Touch Display die Meldung "Aufwärmvorgang läuft. Scanbereit." im Meldungsbereich des Basisbildschirms angezeigt wird. – Die LED der Taste [Start] leuchtet grün. Legen Sie das Original an. Legen Sie die gewünschten Kopiereinstellungen fest und geben Sie die Druckmenge ein. bizhub 500/420/360 (Phase 3) 4-73...
Seite 208
Ausführliche Informationen hierzu finden Sie in Kapitel 9 "Jobverwaltung (Jobliste)" auf Seite 9-3. Um den aktuellen Job zu unterbrechen, drücken Sie die Taste [Stopp]. Ausführliche Informationen hierzu finden Sie unter "Stoppen/Löschen/Fortsetzen eines Jobs" auf Seite 4-78. 4-74 bizhub 500/420/360 (Phase 3)
Bildschirm auf dem Touch Display angezeigt wird. – Nachdem das Original vollständig gescannt wurde und das System mit der Ausgabe beginnt, wird wieder der Basisbildschirm mit der Meldung "Bereit für nächsten Job" im Meldungsbereich angezeigt. bizhub 500/420/360 (Phase 3) 4-75...
Seite 210
Druckmenge für den nächsten Job ein. Drücken Sie die Taste [Start] auf dem Bedienfeld. Nach Abschluss des aktuellen Druckjobs wird automatisch der reservierte Job ausgegeben. Sollen mehrere Jobs reserviert werden, wiederholen Sie Schritt 1 bis 3. 4-76 bizhub 500/420/360 (Phase 3)
Seite 211
Ausführliche Informationen hierzu finden Sie in Kapitel 9 "Jobverwaltung (Jobliste)" auf Seite 9-3. Um den aktuellen Job zu unterbrechen, drücken Sie die Taste [Stopp]. Ausführliche Informationen hierzu finden Sie unter "Stoppen/Löschen/Fortsetzen eines Jobs" auf Seite 4-78. bizhub 500/420/360 (Phase 3) 4-77...
(Jobliste)" auf Seite 9-3. Drücken Sie beim Scannen/Drucken die Taste [Stopp] auf dem Bedienfeld. Der Scan-/Druckvorgang wird unterbrochen und Bildschirm "Gestoppte Aufträge" wird angezeigt. Drücken Sie die Taste [Start] auf dem Bedienfeld. Alle unterbrochenen Jobs werden fortgesetzt. 4-78 bizhub 500/420/360 (Phase 3)
Taste [Stopp] auf dem Bedienfeld. Der Scan-/Druckvorgang wird unterbrochen und Bildschirm "Gestoppte Aufträge" wird angezeigt. Wählen Sie den Job aus, der gelöscht werden soll, und berühren Sie dann [Löschen]. Der ausgewählte Job wird gelöscht. bizhub 500/420/360 (Phase 3) 4-79...
Seite 221
*3: Zuletzt ausgewählte Bedingung hat nur Vorrang, wenn die Kopieneinfügung ausgewählt ist. *4: Zuletzt ausgewählte Bedingung hat Vorrang, wenn bei "Originale kombin." oder "Broschüre" der empfohlene Zoomfaktor verwendet wird. *6: Variiert je nach zu verwendender Ausgabeoption. *7: Versatzmodus wird ignoriert. bizhub 500/420/360 (Phase 3) 4-87...
Seite 222
Grundlegende Kopiervorgänge 4-88 bizhub 500/420/360 (Phase 3)
Für "Seiten kombin." gibt es die folgenden Funktionen. Die Richtung der Seitenanordnung hängt vom angegebenen Originalbinderand ab. Einstel- Beschreibung lung 2 auf 1 Wählen Sie diese Einstellung aus, um zwei Originalbilder auf ein Blatt zu drucken. Bindung links Bindung rechts bizhub 500/420/360 (Phase 3)
Seite 226
Wählen Sie diese Einstellung aus, um vier Originalbilder auf ein Blatt zu drucken. Die Anordnung der Seiten (Anordnung) kann angegeben werden. Horizontale Anordnung, Bindung links Horizontale Anordnung, Bindung rechts Vertikale Anordnung, Bindung links Vertikale Anordnung, Bindung rechts bizhub 500/420/360 (Phase 3)
Seite 227
- 8 auf 1: e0,353 Details Das System kann so eingerichtet werden, dass die automatische Auswahl des empfohlenen Zoomfaktors deaktiviert ist, damit der Faktor manuell eingegeben werden kann. Ausführliche Informationen hierzu finden Sie unter "Auto-Zoom f. Kombin./Broschüre" auf Seite 15-41. bizhub 500/420/360 (Phase 3)
Seite 228
"Funktionsüberblick" auf Seite 5-15. – Wird das Original auf dem Vorlagenglas angelegt, verwenden Sie den Modus "Separater Scan", um das Original in den Speicher zu scannen. Weitere Informationen hierzu finden Sie unter "Separater Scan" auf Seite 4-69. bizhub 500/420/360 (Phase 3)
Seite 229
Berühren Sie [Originale kombin.] im Basisbildschirm. Der Bildschirm "Originale kombin." wird angezeigt. Wählen Sie den gewünschten Kombinationsmodus aus. – Wenn Sie [4 auf 1] oder [8 auf 1] auswählen, berühren Sie [Horizontal] oder [Vertikal], um die Seitenanordnung anzugeben. bizhub 500/420/360 (Phase 3)
Seite 230
Details Wenn sie die Richtung der Papieranordnung ändern, sodass von rechts begonnen wird, müssen Sie den Rand der Kopie angeben. Weitere Informationen hierzu finden Sie unter "Erstellen eines Rands auf der Kopie (Heftrand)" auf Seite 6-79. bizhub 500/420/360 (Phase 3)
Wird mit gemischten Originalen zum Kopieren auf Papier dessel- ben Formats wie im Original verwendet. Auto-Zoom Wird zum Kopieren auf Papier des gewünschten Formats verwen- det, wobei der entsprechende Zoomfaktor für jedes Original auto- matisch ausgewählt wird. bizhub 500/420/360 (Phase 3)
Seite 232
Legen Sie das Original mit gemischten Formaten mit dem Schriftbild nach oben an der linken und der Rückseite ausgerichtet ein. – Bei zweiseitigen Originalen müssen diese mit der ersten Seite nach oben eingelegt und an der linken und der Rückseite ausgerichtet werden. 5-10 bizhub 500/420/360 (Phase 3)
Seite 233
Rückseite des ADF aus und passen Sie die Papierführungen an. Berühren Sie [Originale kombin.] im Basisbildschirm. Der Bildschirm "Originale kombin." wird angezeigt. Berühren Sie [Gemischte Originale], so dass die Option hervorgehoben wird. bizhub 500/420/360 (Phase 3) 5-11...
Seite 234
Taste erneut, um sie abzuwählen, oder drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 5-12 bizhub 500/420/360 (Phase 3)
0 Die Länge der ersten Seite des Originals wird erkannt, und alle Seiten des Originals werden in diesem Format gescannt. Legen Sie das zu kopierende Original ein. Berühren Sie [Originale kombin.]. Der Bildschirm "Originale kombin." wird angezeigt. bizhub 500/420/360 (Phase 3) 5-13...
Seite 236
Taste erneut, um sie abzuwählen, oder drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 5-14 bizhub 500/420/360 (Phase 3)
ADF mit der Oberkante zur rechten Seite des Systems eingelegt ist. Oder wählen Sie diese Einstellung für ein Original aus, das auf dem Vorlagen- glas mit der Oberkante zur linken Seite des Systems angelegt ist. bizhub 500/420/360 (Phase 3) 5-15...
Seite 238
Legen Sie das Original in den ADF ein oder auf dem Vorlagenglas Berühren Sie [Originale kombin.] im Basisbildschirm. – Basisbildschirm bei im ADF eingelegtem Original – Basisbildschirm bei auf dem Vorlagenglas angelegtem Original Der Bildschirm "Originale kombin." wird angezeigt. 5-16 bizhub 500/420/360 (Phase 3)
Seite 239
Kombinieren von Originalen / Originalbildtyp Berühren Sie [Original Ausrichtg]. Der Bildschirm "Original Ausrichtg." wird angezeigt. Wählen Sie eine der Originalausrichtungstasten entsprechend der Ausrichtung des eingelegten Originals aus. – Bildschirm "Original Ausrichtg.", wenn das Original in den ADF eingelegt ist bizhub 500/420/360 (Phase 3) 5-17...
Seite 240
Drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld, um das System auf die Werkseinstellungen zurückzusetzen. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 5-18 bizhub 500/420/360 (Phase 3)
Wählen Sie diese Einstellung für zweiseitige Originale aus, die links ge- bunden sind. Wählen Sie diese Einstellung für zweiseitige Originale aus, die rechts gebunden sind. Wählen Sie diese Einstellung für zweiseitige Originale aus, die oben ge- bunden sind. bizhub 500/420/360 (Phase 3) 5-19...
Seite 242
Weitere Informationen hierzu finden Sie unter "9 Rücksetzung>3 Job" auf Seite 16-97. Legen Sie das Original in den ADF ein. Berühren Sie [Originale kombin.] im Basisbildschirm. Der Bildschirm "Originale kombin." wird angezeigt. Berühren Sie [Rand]. Der Bildschirm "Heftrand" wird angezeigt. 5-20 bizhub 500/420/360 (Phase 3)
Seite 243
Drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld, um das System auf die Werkseinstellungen zurückzusetzen. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 5-21...
Dadurch werden die Halbtöne des Originalbilds möglichst getreu wie- dergegeben. Original Modus Foto Wählen Sie diesen Modus zum Kopieren eines Originals aus, das nur aus Text besteht, um hell gedruckte Bilder (z. B. Bleistift) zur besseren Lesbarkeit dunkler zu machen. Original Druckbild Modus 5-22 bizhub 500/420/360 (Phase 3)
Seite 245
Legen Sie das Original an. Berühren Sie [OrgBldTyp] im Basisbildschirm. Der Bildschirm "OrgBldTyp" wird angezeigt. Wählen Sie den Originaltyp entsprechend dem angelegten Original aus. Berühren Sie [OK] und anschließend die Registerkarte [Basis]. Daraufhin wird der Basisbildschirm wiederhergestellt. bizhub 500/420/360 (Phase 3) 5-23...
Seite 246
Drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld, um das System auf die Werkseinstellungen zurückzusetzen. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 5-24 bizhub 500/420/360 (Phase 3)
Seite 250
+: Zuvor ausgewählte Bedingung hat Vorrang und eine Warnmeldung wird angezeigt. *4: Zuletzt ausgewählte Bedingung hat Vorrang, wenn bei "Originale kombin." oder "Broschüre" der empfohlene Zoomfaktor verwendet wird. *8: Inkompatibel, wenn Broschüre automatisch in Kombination mit Mittelfalz oder Falzen/Heften ausgewählt wird. 5-28 bizhub 500/420/360 (Phase 3)
Folie bedruckt werden. Funktionsüberblick Die folgenden Funktionen stehen bei "OHP-Trennblatt" zur Verfügung. Funktion Taste Beschreibung Bedrucktes Fügt ein Trennblatt mit dem selben Kopienbild Trennblatt wie auf der Folie ein. Leeres Trennblatt Fügt ein leeres Trennblatt zwischen Folien ein. bizhub 500/420/360 (Phase 3)
Seite 254
Sattelstichfach sowie die Funktionen "Falzen/Heften" oder "Mittelfalz" nicht verwendet werden. Legen Sie das Original an. Legen Sie OHP-Folien in die Stapelanlage ein. – Legen Sie jeweils nur ein Blatt ein. Der Bildschirm "Papier" wird auf dem Touch Display angezeigt. bizhub 500/420/360 (Phase 3)
Seite 255
"Papier" und anschließend [Kassetteneinstellg. ändern]. Berühren Sie [OHP], so dass die Option hervorgehoben wird, und anschließend [OK]. Es wird wieder der Bildschirm "Papier" angezeigt. Legen Sie Kopierpapier in ein anderes Magazin ein, das dem Format der OHP-Folien entspricht. bizhub 500/420/360 (Phase 3)
Seite 256
Funktionen des Anwendungsmodus Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. Berühren Sie [Deck/Zwischen/Seite einfügen] und anschließend [OHP-Trennblatt]. Der Bildschirm "OHP-Trennblatt" wird angezeigt. bizhub 500/420/360 (Phase 3)
Seite 257
Berühren Sie [OK], um zum Bildschirm "Anwendung" zurückzukehren. – Berühren Sie [Abbruch] im Bildschirm "OHP-Trennblatt", um die Änderung der Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. Drücken Sie die Taste [Start] auf dem Bedienfeld. bizhub 500/420/360 (Phase 3)
Seite 258
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3)
Sie auch beim Erstellen von zweiseitigen Kopien. Hinten (Kopie) Die letzte Seite des Originals wird auf das hintere Deckblatt gedruckt. Beim Erstellen von zweiseiti- gen Kopien werden die letzten beiden Seiten des Originals auf beide Seiten des hinteren Deck- blatts gedruckt. bizhub 500/420/360 (Phase 3)
Legen Sie Deckblattpapier in ein Magazin ein. – Legen Sie Deckblattpapier desselben Formats wie das Dokumentpapier in ein beliebiges anderes Magazin ein. Für das vordere und das hintere Deckblatt können unterschiedliche Papiertypen verwendet werden. 6-10 bizhub 500/420/360 (Phase 3)
Seite 261
Stapelanlage an. Weitere Informationen hierzu finden Sie unter "So geben Sie den Papiertyp an" auf Seite 4-33. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. Berühren Sie [Deck/Zwischen/Seite einfügen] und anschließend [Deckblatt]. bizhub 500/420/360 (Phase 3) 6-11...
Seite 262
Deckblatt kombiniert werden. Berühren Sie [Deckblattpap. (vorn)] oder [Deckblattpap. (hinten)]. – Um das Magazin für das vordere Deckblatt anzugeben, berühren Sie [Deckblattpap. (vorn)]. Um das Magazin für das hintere Deckblatt anzugeben, berühren Sie [Deckblattpap. (hinten)]. 6-12 bizhub 500/420/360 (Phase 3)
Seite 263
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-13...
Wird Seite 6 als Einfügeposition angegeben, wird die 5. Seite des zwei- seitigen Originals im Simplexmodus auf Kopierpapier kopiert, während die 6. und die 7. Seite des zweiseitigen Originals im Duplexmodus auf das Zwischenblatt kopiert werden, das zum 4. Blatt des Kopiensatzes wird. 6-14 bizhub 500/420/360 (Phase 3)
Seite 265
Simplexmodus kopierten Originals als 4. Blatt des Kopiensatzes hinzu- gefügt. Wurde Seite 6 als Einfügeposition angegeben, wird ein leeres Zwi- schenblatt nach dem 4. Blatt des Kopiensatzes nach der im Duplex- modus kopierten 5. und 6. Seite des zweiseitigen Originals hinzugefügt. bizhub 500/420/360 (Phase 3) 6-15...
(Modus Deckblatt)" auf Seite 6-9. Die vorderen und hinteren Deckblätter können jeweils aus unterschiedlichen Magazinen zugeführt werden. Legen Sie das Original ein. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Wählen Sie den Simplex/Duplex-Modus aus. 6-16 bizhub 500/420/360 (Phase 3)
Seite 267
Modus finden Sie unter "Simplex/Duplex" auf Seite 4-56. Legen Sie Zwischenblattpapier in das gewünschte Magazin ein. – Auch die Stapelanlage kann zum Zuführen von Zwischenblättern verwendet werden. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-17...
Seite 268
Geben Sie die Einfügeposition an, indem Sie eine Seitenzahl eingeben. – Berühren Sie [S---], so dass die Option hervorgehoben wird, und geben Sie die gewünschte Seitenzahl über die Bedienfeldtastatur ein. – Berühren Sie die Auf-/Ab-Pfeiltasten, um nacheinander alle 30 Tasten im Bildschirm anzuzeigen. 6-18 bizhub 500/420/360 (Phase 3)
Seite 269
Was passiert, wenn eine eingegebene Seitenzahl größer als die Anzahl der Seiten im Original ist? % Die eingegebene Seitenzahl wird ignoriert. Wollen Sie die eingegebene Seitenzahl löschen? % Berühren Sie die entsprechende Taste und drücken Sie die Löschtaste [C] auf dem Bedienfeld. bizhub 500/420/360 (Phase 3) 6-19...
Seite 270
Um auf die Zwischenblätter zu kopieren, berühren Sie [Kopie] unter "Einfügeart", so dass die Option hervorgehoben wird. – Um auf die Zwischenblätter leer zu lassen, berühren Sie [Leeres Blatt] unter "Einfügeart", so dass die Option hervorgehoben wird. 6-20 bizhub 500/420/360 (Phase 3)
Seite 271
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-21...
Ein zweiseitiges Originalblatt wird als zwei Seiten gezählt, so dass ge- nau dasselbe Ergebnis erzielt wird wie oben im Modus "1%2". Das erste gescannte Bild wird nach Seite 2 des Kopiensatzes und das zweite gescannte Bild nach Seite 5 eingefügt. 6-22 bizhub 500/420/360 (Phase 3)
Seite nach oben ein, da sonst nicht das gewünschte Kopierergebnis erzielt wird. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Wählen Sie den Simplex/Duplex-Modus aus. – Ausführliche Informationen zum Angeben des Simplex/Duplex- Modus finden Sie unter "Simplex/Duplex" auf Seite 4-56. bizhub 500/420/360 (Phase 3) 6-23...
Seite 274
Funktionen des Anwendungsmodus Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. Berühren Sie [Deck/Zwischen/Seite einfügen] und anschließend [Seite einfügen]. Der Bildschirm "Seite einfügen" wird angezeigt. 6-24 bizhub 500/420/360 (Phase 3)
Seite 275
Was passiert, wenn dieselbe Seitenzahl mehrmals eingegeben wird? % Die Bilder werden an den angegebenen Positionen eingefügt. Wollen Sie die eingegebene Seitenzahl löschen? % Berühren Sie die entsprechende Taste und drücken Sie die Löschtaste [C] auf dem Bedienfeld. bizhub 500/420/360 (Phase 3) 6-25...
Seite 276
Drücken Sie die Taste [Start] auf dem Bedienfeld. – Beim Scannen mehrerer Originale müssen Sie darauf achten, mit der ersten Seite zu beginnen und Schritt 11 und 12 für alle Originale in der richtigen Seitenreihenfolge zu wiederholen. 6-26 bizhub 500/420/360 (Phase 3)
Seite 277
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-27...
Zusätzlich werden die Kapitelseiten (2/3 und 5/6) auf Papier aus einem einfügen anderen Magazin gedruckt. Ein zweiseitiges Originalblatt wird als zwei Seiten gezählt, so dass ge- Kapitelpapier: Ohne nau dasselbe Ergebnis erzielt wird wie oben im Modus "1%2", wenn "Ohne" für "Kapitelpapier" ausgewählt ist. 6-28 bizhub 500/420/360 (Phase 3)
Seite 279
Funktionen des Anwendungsmodus Simplex/Duplex Beschreibung Es wird dieselbe Einfügung von Leerseiten vorgenommen wie oben. Zu- Kapitelpapier: Kopie sätzlich werden die Kapitelseiten (2/3 und 5/6) auf Papier aus einem an- einfügen deren Magazin gedruckt. bizhub 500/420/360 (Phase 3) 6-29...
Seite des Originals in der richtigen Seitenreihenfolge beginnen, da sonst nicht das gewünschte Kopierergebnis erzielt wird. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie [1%1] oder [2%1]. – Ausführliche Informationen hierzu finden Sie unter "Simplex/Duplex" auf Seite 4-56. 6-30 bizhub 500/420/360 (Phase 3)
Seite 281
Funktionen des Anwendungsmodus Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. Berühren Sie [Deck/Zwischen/Seite einfügen] und anschließend [Kapitel]. Der Bildschirm "Kapitel" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-31...
Seite 282
Was passiert, wenn dieselbe Seitenzahl zweimal eingegeben wird? % Das Ergebnis verändert sich dadurch nicht. Eine mehrfach eingegebene Seitenzahl wird ignoriert. Wollen Sie die eingegebene Seitenzahl löschen? % Berühren Sie die entsprechende Taste und drücken Sie die Löschtaste [C] auf dem Bedienfeld. 6-32 bizhub 500/420/360 (Phase 3)
Seite 283
Funktionen des Anwendungsmodus Ändern Sie gegebenenfalls die Magazinauswahl für die Titelseiten. – Berühren Sie [Kopie einfügen], sofern es nicht hervorgehoben ist, um die Taste [Kapitelpapier] anzuzeigen. – Berühren Sie [Kapitelpapier], um den Bildschirm "Kapitelpapier" anzuzeigen. bizhub 500/420/360 (Phase 3) 6-33...
Seite 284
Sie zu Schritt 6 zurück. Berühren Sie [OK], um zum Bildschirm "Anwendung" zurückzukehren. – Berühren Sie [Abbruch] im Bildschirm "Kapitel" oder im Prüfbildschirm "Kapitel", um die Änderung der Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. 6-34 bizhub 500/420/360 (Phase 3)
Seite 285
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-35...
Es können unterschiedliche Zoom- oder Papiereinstellungen für einen Teil des Dokuments angegeben werden. Es können Ausgabeoptionen oder "Satznummerierung" nach dem Scannen des gesamten Dokuments angegeben werden. Anschließend können alle Kopien zusammen gedruckt werden. 6-36 bizhub 500/420/360 (Phase 3)
Wenn die Anzahl der ADF-Originale 100 überschreitet, verteilen Sie sie auf Pakete, die 100 Blatt nicht überschreiten, und laden Sie sie aus dem Paket mit der ersten Seite. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-37...
Seite 288
Funktionen des Anwendungsmodus Berühren Sie [Deck/Zwischen/Seite einfügen] und anschließend [Programm Job]. Wählen Sie die gewünschten Kopiereinstellungen aus und drücken Sie anschließend am Bedienfeld [Start]. – Zum Drucken einer einzelnen Testkopie berühren Sie [Testkopie]. Der Scanvorgang wird gestartet. 6-38 bizhub 500/420/360 (Phase 3)
Seite 289
Bildschirm, in dem Sie aufgefordert werden, zu bestätigen, dass das Scannen des Originals abgeschlossen ist. – Zum Löschen der Scandaten berühren Sie [Neu-Scan]. Legen Sie den nächsten Dokumentstapel an und berühren Sie [Einst. ändern]. bizhub 500/420/360 (Phase 3) 6-39...
Seite 290
Sind weitere Informationen zu den Einstellungen verfügbar? % Siehe entsprechenden Abschnitt. Berühren Sie [Fertig], nachdem alle Seiten gescannt wurden. Es wird eine Meldung angezeigt, durch die Sie aufgefordert werden, das Ende des Scanvorgangs zu bestätigen. 6-40 bizhub 500/420/360 (Phase 3)
Seite 291
Wählen Sie [Ja] und berühren Sie [OK]. – Zum Ändern der Kopiereinstellungen wählen Sie [Nein] und berühren [Einstell. ändern]. Geben Sie weitere gewünschte Kopiereinstellungen an. – Berühren Sie [Druck] und geben Sie die Druckmethode für das gesamte gescannte Original an. bizhub 500/420/360 (Phase 3) 6-41...
Seite 292
Berühren Sie [Ausführ.] oder drücken Sie [Start] am Bedienfeld. – Wenn [Abbr.] berührt wird, wird eine Meldung angezeigt, die dazu auffordert, das Löschen der Daten zu bestätigen. Um den Druckvorgang zu beenden, wählen Sie [Ja] und berühren Sie anschließend [OK]. 6-42 bizhub 500/420/360 (Phase 3)
Gedruckte Sätze werden ab der vorderen Deckblattseite ausgegeben, danach werden die Dokumentseiten entsprechend der Paginierung unterteilt. Das Original sollte zuerst mit dem vorderen Deckblatt und dann mit den offenen Doppelseiten in der richtigen Seitenreihenfolge gescannt werden. bizhub 500/420/360 (Phase 3) 6-43...
Seite 294
Dokumentseiten entsprechend der Paginierung un- terteilt und zuletzt wird das hintere Deckblatt ausgegeben. Das Original sollte zuerst mit dem vorderen Deckblatt, dann mit dem hinteren Deckblatt und schließlich mit den offenen Doppelseiten in der richtigen Seitenreihenfolge gescannt werden. 6-44 bizhub 500/420/360 (Phase 3)
Deckblatt mit dem Druckbild nach unten an. – Wird "Buchkopie" in Verbindung mit der Funktion "Zentriert" verwendet, kann das Original beliebig auf dem Vorlagenglas angelegt werden. Es darf allerdings nicht schräg angelegt werden. bizhub 500/420/360 (Phase 3) 6-45...
Seite 296
Berühren Sie die gewünschte Magazintaste, so dass sie hervorgehoben wird. Ohne diese Magazinauswahl verwendet das System automatisch das in Magazin 1 eingelegte Kopierpapier für die Ausgabe. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. 6-46 bizhub 500/420/360 (Phase 3)
Seite 297
Funktionen des Anwendungsmodus Berühren Sie [Bild Wiederholung]. Der Bildschirm "Bildwiederholung" wird angezeigt. Berühren Sie [Buchkopie]. Der Bildschirm "Buchkopie" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-47...
Seite 298
[Deckblatt vorne/hint.], so dass die Option hervorgehoben wird. – Bei Auswahl von "Trennen", "Deckblatt vorn" oder "Deckblatt vorne/hint." wählen Sie auch die Bindeposition des Originals aus. Berühren Sie dazu [Bindung links] oder [Bindung rechts] im Bereich "Position". 6-48 bizhub 500/420/360 (Phase 3)
Seite 299
Wenn "Trennen" ausgewählt ist und das getrennte Originalformat sich vom ausgewählten Papierformat unterscheidet, geben Sie den gewünschten Zoomfaktor an. – Um zusätzlich die Funktion "Zentriert" zu nutzen, berühren Sie [Bildanpassung] im Bildschirm "Anwendung" und anschließend [Zentriert], so dass die Option hervorgehoben wird. bizhub 500/420/360 (Phase 3) 6-49...
Seite 300
Prüfen Sie in diesem Fall diese Funktion mit einem Original mit weißem Hintergrund. Bei dieser Funktion können auch Fehler auftreten, wenn sich die Beleuchtung am Aufstellungsort direkt über dem Vorlagenglas befindet. Fragen Sie in diesem Fall den Servicetechniker nach einem geeigneten Aufstellungsort. 6-50 bizhub 500/420/360 (Phase 3)
Seite 301
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-51...
Scannen Sie das Original über den ADF oder das Vorlagenglas. Geben Sie die Anzahl der Wiederholungen (2x/4x/8x) unabhängig vom Originalbildformat an. Das Originalbildformat kann sowohl automatisch erkannt (Auto) als auch manuell angegeben werden (Bereich festlegen). 6-52 bizhub 500/420/360 (Phase 3)
Funktionen des Anwendungsmodus Funktionsüberblick Funktion Modus Beschreibung Automatische Auto + Mit Rand Wiederholung Auto + Ohne Rand Bereich festlegen + Mit Rand Bereich festlegen + Ohne Rand 2x/4x/8x Wiederh. 2x Wiederholen 4x Wiederholen 8x Wiederholen bizhub 500/420/360 (Phase 3) 6-53...
Zoomfaktor an. Legen Sie das Original auf dem Vorlagenglas an. – Lassen Sie den ADF offen. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Legen Sie das gewünschte Kopierpapier in ein Magazin ein. 6-54 bizhub 500/420/360 (Phase 3)
Seite 305
Berühren Sie die gewünschte Magazintaste, so dass sie hervorgehoben wird. Ohne diese Magazinauswahl verwendet das System automatisch das in Magazin 1 eingelegte Kopierpapier für die Ausgabe. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-55...
Seite 306
Funktionen des Anwendungsmodus Berühren Sie [Bild Wiederholung] und anschließend [Bildwiederholung]. Der Bildschirm "Bildwiederholung" wird angezeigt. Geben Sie den gewünschten Layouttyp an. – Berühren Sie [Mit Rand] oder [Ohne Rand], so dass die Option hervorgehoben wird. 6-56 bizhub 500/420/360 (Phase 3)
Seite 307
"Außen löschen" wird ebenfalls automatisch ausgewählt. – Um den Scanbereich anzugeben, berühren Sie [Bereich festlegen], um den Bildschirm "Standardformat" anzuzeigen. Wählen Sie dann den gewünschten Scanbereich aus. Verwenden Sie gegebenenfalls die Auf-/Ab-Pfeiltasten, um das gewünschte Format anzuzeigen. bizhub 500/420/360 (Phase 3) 6-57...
Seite 308
Die Anzahl der Wiederholungen wird automatisch anhand des angegebenen Scanbereichs, des ausgewählten Papierformats und des Zoomfaktors ermittelt. Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt den Druckvorgang, sobald es zur Ausgabe bereit ist. 6-58 bizhub 500/420/360 (Phase 3)
Seite 309
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-59...
0 Die Funktion "Auto-Zoom" ist nicht verfügbar. Geben Sie den gewünschten Zoomfaktor an. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Legen Sie das gewünschte Kopierpapier in ein Magazin ein. 6-60 bizhub 500/420/360 (Phase 3)
Seite 311
Berühren Sie die gewünschte Magazintaste, so dass sie hervorgehoben wird. Ohne diese Magazinauswahl verwendet das System automatisch das in Magazin 1 eingelegte Kopierpapier für die Ausgabe. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-61...
Seite 312
Der Bildschirm "Bildwiederholung" wird angezeigt. Geben Sie den gewünschten Modus für den Scanbereich an. – Wenn das Originalformat über den ADF nur schwer erkannt werden kann, verwenden Sie "Bereich festlegen", um den Scanbereich manuell anzugeben. 6-62 bizhub 500/420/360 (Phase 3)
Seite 313
Wert in Schritten von 0,1 mm ein. – Berühren Sie [OK], um zum Bildschirm "Bildwiederholung" zurückzukehren. Wollen Sie die eingegebenen Abmessungen löschen? % Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie die korrekten Abmessungen ein. bizhub 500/420/360 (Phase 3) 6-63...
Seite 314
Wählen Sie [2x Wiederholen] aus, um das Originalbild zweimal auf der gedruckten Seite zu wiederholen. Um den Abstand zwischen den beiden Bildern anzupassen, berühren Sie [Anzahl der Wiederholungen]. Fahren Sie mit dem nächsten Schritt fort. 6-64 bizhub 500/420/360 (Phase 3)
Seite 315
Wert als Abstand zwischen den beiden Bildern angeordnet. Was ist zu tun, wenn die ein falscher Wert eingegeben wurde oder die Meldung "Eingabefehler" angezeigt wird? % Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie den korrekten Wert ein. bizhub 500/420/360 (Phase 3) 6-65...
Seite 316
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-66 bizhub 500/420/360 (Phase 3)
Um diese Funktion korrekt zu nutzen, sollte die Bindeposition des aufgeschlagenen Originals angegeben werden. Modus Beschreibung Bindung links Kopien werden von der linken zur rechten Seite erstellt. Bindung rechts Kopien werden von der rechten zur linken Seite erstellt. bizhub 500/420/360 (Phase 3) 6-67...
Geben Sie das Papiermagazin im Bildschirm "Papier" an. – Berühren Sie [Papier] im Basisbildschirm, um den Bildschirm "Papier" anzuzeigen. – Berühren Sie die Taste zu dem gewünschten Magazin, das Papier des Formats A4 v, B5 v oder 8-1/2" e 11" v enthält. 6-68 bizhub 500/420/360 (Phase 3)
Seite 319
Funktionen des Anwendungsmodus Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. Berühren Sie [Bild Wiederholung] und anschließend [Brosch.- einrichten]. Der Bildschirm "Brosch.-einrichten" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-69...
Seite 320
Um die ausgewählte Anwendungsfunktion zu deaktivieren, berühren Sie [Funktion AUS]. Um alle Anwendungsfunktionen zu deaktivieren, berühren Sie [Reset]. Um die Grundeinstellung für alle Einstellungen einschließlich der Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. 6-70 bizhub 500/420/360 (Phase 3)
Seite 321
Funktionen des Anwendungsmodus Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-71...
Um diese Funktion korrekt nutzen zu können, sollte die Bindeposition des fertigen Satzes angegeben werden. Modus Beschreibung Bindung links Wählen Sie diese Einstellung aus, um eine links gebundene Broschüre zu erstellen. Bindung rechts Wählen Sie diese Einstellung aus, um eine rechts gebundene Broschüre zu erstellen. 6-72 bizhub 500/420/360 (Phase 3)
Sie unter "Kopien mittig falzen/heften: Mittelfalz/Falzen/Heften" auf Seite 7-27. Legen Sie das Original in den ADF ein. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-73...
Seite 324
Geben Sie die Bindeposition der Broschüre an. – Berühren Sie [Bindung links] oder [Bindung rechts], so dass die Option hervorgehoben wird. – Geben Sie über [Versatz bearbeiten] und [Seitenabstand] gegebenenfalls die Position des Bildes auf einer Doppelseite an. 6-74 bizhub 500/420/360 (Phase 3)
Seite 325
Berühren Sie [Abbruch] im Bildschirm "Broschüre", um die Änderung der Einstellungen abzubrechen. – Ein geeignetes Papierformat entsprechend dem Originalformat und dem empfohlenen Zoomfaktor wird automatisch ausgewählt. Ist das entsprechende Papierformat in kein Magazin eingelegt, werden Sie aufgefordert, das angegebene Format einzulegen. bizhub 500/420/360 (Phase 3) 6-75...
Seite 326
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-76 bizhub 500/420/360 (Phase 3)
ändern und umgekehrt. Funktionsüberblick So kopieren Sie mit der Funktion "Negativbild" Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-77...
Seite 328
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 6-78 bizhub 500/420/360 (Phase 3)
Funktion können Sie auch die Position des Kopienbilds beim Erstellen von zweiseitigen Kopien auf der Vorder- und der Rückseite anpassen, um Bildverschiebungen zu korrigieren. Funktionsüberblick Funktion Beschreibung Erstellen eines Heftrands (Heftrand) Auswählen der Bindeposition (Heftrand) Anpassen der Bild- position auf Vorder- /Rückseite (Versatz bearbeiten) bizhub 500/420/360 (Phase 3) 6-79...
0 Die Heft- und Lochpositionseinstellungen haben Vorrang, wenn ein Konflikt mit der angegebenen Bindeposition auftritt. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. 6-80 bizhub 500/420/360 (Phase 3)
Seite 331
Funktionen des Anwendungsmodus Berühren Sie [Heftrand] im Bildschirm "Anwendung". Der Bildschirm "Heftrand" wird angezeigt. Wählen Sie die Bindeposition aus. – Berühren Sie die Taste für die gewünschte Bindeposition, so dass sie hervorgehoben wird. bizhub 500/420/360 (Phase 3) 6-81...
Seite 332
Berühren Sie [Abbruch] im Bildschirm "Heftrand", um die Änderung der Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt mit dem Scannen des Originals und startet den Druck, sobald es ausgabebereit ist. 6-82 bizhub 500/420/360 (Phase 3)
Seite 333
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-83...
0 Die Vorder- und die Rückseite von zweiseitigen Kopien kann separat verschoben werden, um Bildverschiebungen auszugleichen. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. 6-84 bizhub 500/420/360 (Phase 3)
Seite 335
Geben Sie einen Bruch mithilfe von [+] und [–] in Schritten von 0,1 mm ein. Berühren Sie den Doppelpfeil, um den Cursor zu bewegen, und geben Sie dann den ganzzahligen Anteil des gewünschten Werts mit [+] und [–] oder über die Bedienfeldtastatur ein. bizhub 500/420/360 (Phase 3) 6-85...
Seite 336
% Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie den korrekten Wert ein. Kann die Versatzrichtung noch geändert werden, wenn der Versatzbetrag schon angegeben ist? % Ja. Die Versatzrichtung kann jederzeit geändert werden. 6-86 bizhub 500/420/360 (Phase 3)
Seite 337
"Versatz 2. Seite", um die Änderung der Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt mit dem Scannen des Originals und startet den Druck, sobald es ausgabebereit ist. bizhub 500/420/360 (Phase 3) 6-87...
Seite 338
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-88 bizhub 500/420/360 (Phase 3)
Beschreibung Rahmen löschen Löscht den schwarzen Rand entlang der Kanten des Originalbilds. Mitte löschen Löscht den schwarzen Streifen in der Mittellinie des Originals. Außen löschen Erkennt das Originalformat und löscht dem Bereich um das Original. bizhub 500/420/360 (Phase 3) 6-89...
Wird zusätzlich "Außen löschen" verwendet, scannen Sie das Original vom Vorlagenglas. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. 6-90 bizhub 500/420/360 (Phase 3)
Seite 341
Funktionen des Anwendungsmodus Berühren Sie [Löschen] und anschließend [Rahmen löschen]. Der Bildschirm "Löschen" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-91...
Seite 342
% Die Meldung "Eingabefehler" wird angezeigt. Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie den korrekten Wert ein. Kann die zu löschende Seite noch geändert werden, wenn die Löschbreite schon angegeben ist? % Nein. 6-92 bizhub 500/420/360 (Phase 3)
Seite 343
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-93...
Wird zusätzlich "Außen löschen" verwendet, scannen Sie das Original vom Vorlagenglas. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. 6-94 bizhub 500/420/360 (Phase 3)
Seite 345
Geben Sie die gewünschte Löschbreite mit [+] und [–] oder über die Bedienfeldtastatur ein. Um einen Bruch anzugeben, berühren Sie die Doppelpfeiltaste, um den Cursor zu bewegen, und geben Sie dann mit [+] und [–] den gewünschten Wert in Schritten von 0,1 mm ein. bizhub 500/420/360 (Phase 3) 6-95...
Seite 346
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-96 bizhub 500/420/360 (Phase 3)
0 Diese Funktion kann mit "Rahmen löschen" und "Mitte löschen" kombiniert werden. Legen Sie das Original auf dem Vorlagenglas an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-97...
Seite 348
Sie [Außen löschen]. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt mit dem Scannen des Originals und startet den Druck, sobald es ausgabebereit ist. 6-98 bizhub 500/420/360 (Phase 3)
Seite 349
Prüfen Sie in diesem Fall diese Funktion mit einem Original mit weißem Hintergrund. Bei dieser Funktion können auch Fehler auftreten, wenn sich die Beleuchtung am Aufstellungsort direkt über dem Vorlagenglas befindet. Fragen Sie in diesem Fall den Servicetechniker nach einem geeigneten Aufstellungsort. bizhub 500/420/360 (Phase 3) 6-99...
Querformat (w) angelegt werden kann, kann auf quer (v) eingelegtes Kopierpapier (z. B. A4 oder B5) kopiert werden, wenn "Auto-Zoom" aktiviert ist, um das Bild zu verkleinern. Geben Sie [Nicht drehen] an, um diese Funktion zu deaktivieren. 6-100 bizhub 500/420/360 (Phase 3)
Funktionen des Anwendungsmodus Funktionsüberblick Für die Funktion "Bildanpassung" stehen die folgenden beiden Modi zur Verfügung. Sie können miteinander kombiniert werden. Modus Beschreibung Zentriert Nicht drehen Original Kopieren Original Kopieren bizhub 500/420/360 (Phase 3) 6-101...
Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. Berühren Sie [Bildanpassung] im Bildschirm "Anwendung". Der Bildschirm "Bildanpassung" wird angezeigt. 6-102 bizhub 500/420/360 (Phase 3)
Seite 353
"Papier" anzuzeigen. Berühren Sie dann die gewünschte Magazintaste, so dass sie hervorgehoben wird. Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt mit dem Scannen des Originals und startet den Druck, sobald es ausgabebereit ist. bizhub 500/420/360 (Phase 3) 6-103...
Seite 354
Prüfen Sie in diesem Fall diese Funktion mit einem Original mit weißem Hintergrund. Bei dieser Funktion können auch Fehler auftreten, wenn sich die Beleuchtung am Aufstellungsort direkt über dem Vorlagenglas befindet. Fragen Sie in diesem Fall den Servicetechniker nach einem geeigneten Aufstellungsort. 6-104 bizhub 500/420/360 (Phase 3)
Rücksetzung wird die Bilddrehung automatisch aktiviert, selbst wenn Sie mit diesen Schritten deaktiviert wurde. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. Berühren Sie [Bildanpassung] im Bildschirm "Anwendung". Der Bildschirm "Bildanpassung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-105...
Seite 356
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-106 bizhub 500/420/360 (Phase 3)
Kopien können so gedruckt werden, dass das erste gescannte Bild später gescannte Bilder überlagert. - Overlay speichern Ein zuvor gescanntes BIld kann auf der Festplatte gespeichert und später zum Überlagern eines Dokuments wieder abgerufen werden. bizhub 500/420/360 (Phase 3) 6-107...
Funktionen des Anwendungsmodus Funktionsüberblick Es gibt die fünf folgenden für die Stempelfunktion. Sie können miteinander kombiniert werden. Modus Beschreibung Datum/Uhrzeit 23.1.06 13.23 Seitenzahl Satznummerierung 6-108 bizhub 500/420/360 (Phase 3)
Seite 359
Funktionen des Anwendungsmodus Modus Beschreibung Stempel Dringend Zur Kenntnisnahme Bitte Rücksprache Wasserzeichen Overlay Overlay speichern Festplattenlaufwerk bizhub 500/420/360 (Phase 3) 6-109...
0 Wählen Sie aus, ob Datum und Uhrzeit nur auf dem Deckblatt oder auf allen Seiten gedruckt werden sollen. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. 6-110 bizhub 500/420/360 (Phase 3)
Seite 361
Funktionen des Anwendungsmodus Berühren Sie [Stempel/Overlay] und anschließend [Datum/Uhrzeit]. Der Bildschirm "Datum/Uhrzeit" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-111...
Seite 362
Berühren Sie [Druckposition] im Bildschirm "Datum/Uhrzeit", um die gewünschte Druckposition anzugeben. – Berühren Sie eine der neun Tasten unter "Druckposition", so dass sie hervorgehoben wird. – Ist keine Feineinstellung erforderlich, fahren Sie mit Schritt 8 fort. 6-112 bizhub 500/420/360 (Phase 3)
Seite 363
Wert ein. Berühren Sie [OK], um zum Bildschirm "Anwendung" zurückzukehren. – Berühren Sie [Abbruch] im Bildschirm "Datum/Uhrzeit", "Druckposition einstellen" oder "Feineinstellung", um die Änderung an den Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. bizhub 500/420/360 (Phase 3) 6-113...
Seite 364
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-114 bizhub 500/420/360 (Phase 3)
Querrichtung an, indem Sie einen Wert von 0,1 mm bis 50,0 mm in 0,1-mm-Schritten angeben. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-115...
Seite 366
Sie "Kapitel", so dass die Option hervorgehoben wird. Geben Sie dann die gewünschte Anfangszahl über die Bedienfeldtastatur ein. Drücken Sie die Taste [1] auf dem Bedienfeld, um zwischen Minus- und Pluswerten zu wechseln. 6-116 bizhub 500/420/360 (Phase 3)
Seite 367
Wert ein. Was passiert, wenn der eingegebene Wert außerhalb des zulässigen Bereichs liegt? % Die Meldung "Eingabefehler" wird angezeigt. Drücken Sie die Löschtaste [C] auf dem Bedienfeld und geben Sie den korrekten Wert ein. bizhub 500/420/360 (Phase 3) 6-117...
Seite 368
Berühren Sie [OK], um die Einstellung abzuschließen. Berühren Sie [Druckposition], um den Bildschirm "Druckposition einstellen" anzuzeigen. – Berühren Sie eine der neun Tasten unter "Druckposition", so dass sie hervorgehoben wird. – Ist keine Feineinstellung erforderlich, fahren Sie mit Schritt 9 fort. 6-118 bizhub 500/420/360 (Phase 3)
Seite 369
Berühren Sie [OK], um zum Bildschirm "Anwendung" zurückzukehren. – Berühren Sie [Abbruch] im Bildschirm "Seitennummer", "Einstellung für eingefügte Seiten", "Druckposition einstellen" oder "Feineinstellung", um die Änderung der Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. bizhub 500/420/360 (Phase 3) 6-119...
Seite 370
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-120 bizhub 500/420/360 (Phase 3)
0 Wählen Sie die Zeichengröße aus (20pt oder 36pt). Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-121...
Seite 372
Funktionen des Anwendungsmodus Berühren Sie [Stempel/Overlay] und anschließend [Satznummerierung]. Der Bildschirm "Satznummerierung" wird angezeigt. 6-122 bizhub 500/420/360 (Phase 3)
Seite 373
Änderung der Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt mit dem Scannen des Originals und startet den Druck, sobald es ausgabebereit ist. bizhub 500/420/360 (Phase 3) 6-123...
Seite 374
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-124 bizhub 500/420/360 (Phase 3)
0 Wählen Sie die Zeichengröße aus (groß oder klein). Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-125...
Seite 376
Funktionen des Anwendungsmodus Berühren Sie [Stempel/Overlay] und anschließend [Stempel]. Der Bildschirm "Stempel" wird angezeigt. 6-126 bizhub 500/420/360 (Phase 3)
Seite 377
Um diese Einstellung abzuschließen, fahren Sie mit Schritt 8 fort. Berühren Sie [Druckposition], um den Bildschirm "Druckposition einstellen" anzuzeigen. – Berühren Sie eine der neun Tasten unter "Druckposition", so dass sie hervorgehoben wird. – Ist keine Feineinstellung erforderlich, fahren Sie mit Schritt 8 fort. bizhub 500/420/360 (Phase 3) 6-127...
Seite 378
Wert ein. Berühren Sie [OK], um zum Bildschirm "Anwendung" zurückzukehren. – Berühren Sie [Abbruch] im Bildschirm "Stempel", "Druckposition einstellen" oder "Feineinstellung", um die Änderung an den Einstellungen abzubrechen. Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. 6-128 bizhub 500/420/360 (Phase 3)
Seite 379
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 6-129...
0 Wählen Sie einen der acht Wasserzeichentypen aus dem Bildschirm aus. Legen Sie das Original an. Geben Sie über die Bedienfeldtastatur die gewünschte Druckmenge ein. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. 6-130 bizhub 500/420/360 (Phase 3)
Seite 381
Wählen Sie den gewünschten Wasserzeichentyp aus. – Berühren Sie eine der acht Tasten, so dass sie hervorgehoben wird. Berühren Sie [OK], um zum Bildschirm "Anwendung" zurückzukehren. – Berühren Sie [Abbruch] im Bildschirm "Wasserzeichen", um die Änderung der Einstellungen abzubrechen. bizhub 500/420/360 (Phase 3) 6-131...
Seite 382
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-132 bizhub 500/420/360 (Phase 3)
Legen Sie das Original an, das als Overlay verwendet werden soll. Legen Sie das Original mit dem Druckbild nach oben in den ADF oder mit dem Druckbild nach unten auf das Originalglas. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-133...
Seite 384
Option hervorzuheben. – Automatischer Zoom und automatische Papierwahl werden automatisch deaktiviert, und 1,000 (100%) wird als Vergrößerungsfaktor ausgewählt. – Berühren Sie [OK], um fortzufahren und die gewünschten Kopierbedingungen für das als Overlay zu verwendende Original anzugeben. 6-134 bizhub 500/420/360 (Phase 3)
Seite 385
Drücken Sie [Start], um den Scanvorgang zu starten. – Wiederholen Sie Schritt 5 und 6 für alle Originale. Berühren Sie [Fertig] im Basisbildschirm. Drücken Sie die Taste [Start]. Das System beginnt den Druckvorgang, sobald es zur Ausgabe bereit ist. bizhub 500/420/360 (Phase 3) 6-135...
Seite 386
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-136 bizhub 500/420/360 (Phase 3)
Legen Sie das Original an, das als Overlay verwendet werden soll. Legen Sie das Original mit dem Druckbild nach oben in den ADF oder mit dem Druckbild nach unten auf das Originalglas. Berühren Sie die Registerkarte [Anwendung] im Basisbildschirm. Der Bildschirm "Anwendung" wird angezeigt. bizhub 500/420/360 (Phase 3) 6-137...
Seite 388
Funktionen des Anwendungsmodus Berühren Sie [Stempel/Overlay] und anschließend [Overlay speichern]. Der Bildschirm "Overlay-Bild aufrufen" wird angezeigt. Berühren Sie [Overlay-Bild speichern]. Der Bildschirm "Overlay-Bild speichern" wird angezeigt. 6-138 bizhub 500/420/360 (Phase 3)
Seite 389
– Berühren Sie [Ändern], um den Bildschirm zur Eingabe des Bildnamens aufzurufen. Geben Sie den gewünschten Namen (maximal 8 Zeichen) über die Touch Display-Tastatur ein. Das aktuelle Datum wird automatisch gespeichert. – Berühren Sie [OK]. bizhub 500/420/360 (Phase 3) 6-139...
Seite 390
ändern" im Bedienerprogramm zulässig sein soll. Weitere Informationen hierzu finden Sie unter "6 Benutzerzugriff einschränken>3 Job-Einstellungen einschränken" auf Seite 16-68. Berühren Sie [OK], um den Bildschirm "Stempel/Overlay" aufzurufen. Drücken Sie die Taste [Start] auf dem Bedienfeld. 6-140 bizhub 500/420/360 (Phase 3)
Seite 391
Berühren Sie die Taste für die gewünschten Bilddaten, um sie hervorzuheben. Berühren Sie [OK], um zum Bildschirm "Anwendung" zurückzukehren. – Wählen Sie nach Bedarf zusätzliche Kopiereinstellungen aus. Drücken Sie die Taste [Start]. Das zu überlagernde Original wird in den Speicher gescannt. bizhub 500/420/360 (Phase 3) 6-141...
Seite 392
Anwendungsfunktionen wieder zu verwenden, drücken Sie die Taste [Rücksetzung] auf dem Bedienfeld. Hinweis Ist keine weitere Einstellung erforderlich, kann der Kopierjob mit den aktuellen Einstellungen gestartet werden, ohne dass Sie [OK] berühren müssen, um zum Bildschirm "Anwendung" oder zum Basisbildschirm zurückzukehren. 6-142 bizhub 500/420/360 (Phase 3)
Seite 397
+: Zuvor ausgewählte Bedingung hat Vorrang und eine Warnmeldung wird angezeigt. *3: Zuletzt ausgewählte Bedingung hat nur Vorrang, wenn die Kopieneinfügung ausgewählt ist. *4: Zuletzt ausgewählte Bedingung hat Vorrang, wenn bei "Originale kombin." oder "Broschüre" der empfohlene Zoomfaktor verwendet wird. bizhub 500/420/360 (Phase 3) 6-147...
Seite 398
Funktionen des Anwendungsmodus 6-148 bizhub 500/420/360 (Phase 3)
Wählen Sie diese Einstellung aus, um jeden zweiten Satz bei der Ausgabe um 90° zu drehen, vorausgesetzt, dass in zwei Fächern dasselbe Papierformat geladen ist (beispielsweise A4 oder B5) - einmal im Querformat v und einmal im Längsformat w. bizhub 500/420/360 (Phase 3)
Ausgabe/Falzen Funktionsüberblick Modus Beispiel Sortieren Gruppieren Sortieren und versetzte Ausgabe Gruppieren und versetzte Ausgabe bizhub 500/420/360 (Phase 3)
Für abwechselnd längs und quer ausgerichtete Ausgabe (versetzte Ausgabe) legen Sie Papier im Format A4 oder B5 in ein Papierfach im Längsformat v und in ein Zweites im Querformat w ein. Berühren Sie [Ausgabe] im Basisbildschirm. Der Ausgabebildschirm wird angezeigt. bizhub 500/420/360 (Phase 3)
Seite 404
Automatische Papierwahl kann je nach aktivierter Einstellung automatisch aufgehoben werden. Bei Verwendung von Überkreuzsortierung oder Überkreuzgruppierung ist darauf zu achten, dass die anderen Kopierbedingungen nicht im Widerspruch zu automatischer Papierwahl stehen. Drücken Sie die Taste [Start]. Der Scan-/Druckjob wird gestartet. bizhub 500/420/360 (Phase 3)
Seite 405
Sie [Abbruch] im Ausgabebildschirm. Um alle Einstellungen aufzuheben, berühren Sie [Rücksetzung]. Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3)
(Nebenmagazin (Magazin 1) des Finishers FS-511 ist nicht verfügbar.) - Gruppieren + Versetzte Ausgabe Wählen Sie diese Einstellung aus, um mehrere Kopien jeder Originalseite zu erstellen und die Kopiensätze um jeweils 30 mm versetzt auszugeben. (Nebenmagazin (Magazin 1) von Finisher FS-511 ist nicht verfügbar.) bizhub 500/420/360 (Phase 3)
Seite 407
Ausgabefach OT-601 kann installiert werden. Wenden Sie sich gegebenenfalls an Ihren Servicebeauftragten. (Beim oben abgebildeten Finisher ist das optionale Ausgabefach installiert) Der Finisher FS-510 ist für die Ausgabe in jedem Fach in jedem beliebigen Modus verfügbar. bizhub 500/420/360 (Phase 3)
Für den Sortiermodus berühren Sie [Sortieren], um die Option hervorzuheben. – Für den Gruppiermodus berühren Sie [Gruppieren], um die Option hervorzuheben. – Für eine sortierte versetzte Ausgabe berühren Sie [Sortieren] und [Versetz.-Ausgabe], um die Optionen hervorzuheben. bizhub 500/420/360 (Phase 3) 7-11...
Seite 410
Magazin 2 des Finishers FS-511 senkt sich allmählich ab, während gedrucktes Material ausgegeben wird. Stellen Sie sicher, dass die Bewegung von Magazin 2 (Hauptmagazin) auf der linken Seite des Finishers NICHT durch Gegenstände behindert wird, da der Finisher dadurch beschädigt werden kann. 7-12 bizhub 500/420/360 (Phase 3)
Seite 411
Sie [Abbruch] im Ausgabebildschirm. Um alle Einstellungen aufzuheben, berühren Sie [Rücksetzung]. Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 7-13...
Auf folgenden Systemtypen mit installiertem Finisher ist der Heftmodus verfügbar. Hinweis Der Finisher FS-510 ist ursprünglich mit zwei Ablagefächern ausgestattet, und ein optionales Ablagefach OT-601 kann installiert werden. Wenden Sie sich gegebenenfalls an Ihren Servicebeauftragten. (In der Abbildung oben bereits installiert.) 7-14 bizhub 500/420/360 (Phase 3)
Ausgabe/Falzen Funktionsüberblick Die Einstellung bezüglich der Originalanlage für die nachfolgenden Beispiele soll bewirken, dass die Oberkante des Originals zur Rückseite des Systems hin ausgerichtet ist. Taste Beispiel bizhub 500/420/360 (Phase 3) 7-15...
Seite 414
Ausgabe/Falzen Taste Beispiel 7-16 bizhub 500/420/360 (Phase 3)
Achten Sie darauf, das Limit nicht zu überschreiten. Weitere Informationen hierzu finden Sie unter "Kapazität des Papiermagazins/Ausgabefachs" auf Seite 10-5. Legen Sie das zu kopierende Original ein. Geben Sie die gewünschte Anzahl Kopien über die Tastatur ein. bizhub 500/420/360 (Phase 3) 7-17...
Seite 416
Originalausrichtung (Original Ausrichtg.)" auf Seite 5-15. Informationen zum Einstellen des Randes siehe "Kapazität des Papiermagazins/Ausgabefachs" auf Seite 10-5. – Berühren Sie abschließend [Basis], um zum Basisbildschirm zurückzukehren. Berühren Sie [Ausgabe] im Basisbildschirm. Der Ausgabebildschirm wird angezeigt. 7-18 bizhub 500/420/360 (Phase 3)
Seite 417
Lochposition einstellen" aufzurufen. – Berühren Sie die gewünschte Taste, um sie hervorzuheben. Berühren Sie zweimal [OK]. Daraufhin wird der Basisbildschirm wiederhergestellt. Geben Sie alle erforderlichen Kopiereinstellungen an. Drücken Sie die Taste [Start]. Der Scan-/Druckjob wird gestartet. bizhub 500/420/360 (Phase 3) 7-19...
Seite 418
Sie [Abbruch] im Ausgabebildschirm. Um alle Einstellungen aufzuheben, berühren Sie [Rücksetzung]. Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 7-20 bizhub 500/420/360 (Phase 3)
Finisher FS-510 mit der Locheinheit PU-501 (optional) verfügbar. Hinweis Der Finisher FS-510 ist ursprünglich mit zwei Ablagefächern ausgestattet, und ein optionales Ablagefach OT-601 kann installiert werden. Wenden Sie sich gegebenenfalls an Ihren Servicebeauftragten. (In der Abbildung oben bereits installiert.) bizhub 500/420/360 (Phase 3) 7-21...
Ausgabe/Falzen Funktionsüberblick Die Einstellung bezüglich der Originalanlage für die nachfolgenden Beispiele soll bewirken, dass die Oberkante des Originals zur Rückseite des Systems hin ausgerichtet ist. Taste Beispiel 7-22 bizhub 500/420/360 (Phase 3)
Systemfehler auftreten können. 0 Die Kapazität der Ausgabefächer von Finisher FS-510 und FS-511 ist begrenzt. Achten Sie darauf, das Limit nicht zu überschreiten. Weitere Informationen hierzu finden Sie unter "Kapazität des Papiermagazins/Ausgabefachs" auf Seite 10-5. bizhub 500/420/360 (Phase 3) 7-23...
Seite 422
Originalausrichtung (Original Ausrichtg.)" auf Seite 5-15. Informationen zum Einstellen des Randes siehe "Angeben der Position des Heftrands (Rand)" auf Seite 5-19. – Berühren Sie abschließend [Basis], um zum Basisbildschirm zurückzukehren. Berühren Sie [Ausgabe] im Basisbildschirm. Der Ausgabebildschirm wird angezeigt. 7-24 bizhub 500/420/360 (Phase 3)
Seite 423
Lochposition einstellen" aufzurufen. – Berühren Sie die gewünschte Taste, um sie hervorzuheben. Berühren Sie zweimal [OK]. Daraufhin wird der Basisbildschirm wiederhergestellt. Geben Sie alle erforderlichen Kopiereinstellungen an. Drücken Sie die Taste [Start]. Der Scan-/Druckjob wird gestartet. bizhub 500/420/360 (Phase 3) 7-25...
Seite 424
Sie [Abbruch] im Ausgabebildschirm. Um alle Einstellungen aufzuheben, berühren Sie [Rücksetzung]. Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. 7-26 bizhub 500/420/360 (Phase 3)
Stellen geheftet (im Falz geheftet) und anschließend in das Magazin der Broschüreneinheit ausgegeben. Hinweis Der Finisher FS-510 ist ursprünglich mit zwei Ablagefächern ausgestattet, und ein optionales Ablagefach OT-601 kann installiert werden. Wenden Sie sich gegebenenfalls an Ihren Servicebeauftragten. (In der Abbildung oben bereits installiert.) bizhub 500/420/360 (Phase 3) 7-27...
Zahl der Originalseiten nicht die maximal zulässige Anzahl Seiten für den Modus Falzen/Heften überschreitet. Geben Sie die gewünschte Anzahl Kopien über die Tastatur ein. – Achten Sie darauf, dass die Zahl der Ausgabeseiten nicht die Kapazität des Magazins der Broschüreneinheit überschreitet. bizhub 500/420/360 (Phase 3) 7-29...
Seite 428
Der Falzbildschirm wird angezeigt. Berühren Sie [Mittelfalz] oder [Falzen/Heften], um die Option hervorzuheben. Berühren Sie [OK]. Daraufhin wird der Basisbildschirm wiederhergestellt. Geben Sie alle erforderlichen Kopiereinstellungen an. Drücken Sie die Taste [Start]. Der Scan-/Druckjob wird gestartet. 7-30 bizhub 500/420/360 (Phase 3)
Seite 429
Sie [Abbruch] im Ausgabebildschirm. Um alle Einstellungen aufzuheben, berühren Sie [Rücksetzung]. Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 7-31...
Druckseiten in das angegebene Magazin ausgegeben, um eine Vermischung der Ausgabeseiten zu vermeiden. Hinweis Für jeden Jobtyp (Kopieren, Drucken und Berichte) kann ein Ausgabefach angegeben werden. Weitere Informationen finden Sie unter "2 Ausgabeeinstellung>2 Ausgabefach" auf Seite 16-38. 7-32 bizhub 500/420/360 (Phase 3)
Für abwechselnd längs und quer ausgerichtete Ausgabe (versetzte Ausgabe) legen Sie Papier im Format A4 oder B5 in ein Papierfach im Längsformat v und in ein Zweites im Querformat w ein. Berühren Sie [Ausgabe] im Basisbildschirm. Der Ausgabebildschirm wird angezeigt. bizhub 500/420/360 (Phase 3) 7-33...
Seite 432
Für eine gruppierte versetzte Ausgabe berühren Sie [Gruppieren] und [Versetz.-Ausgabe], um die Optionen hervorzuheben. Wählen Sie das gewünschte Ausgabefach aus. – Berühren Sie [Kass. 1] oder [Kass. 2], um die Option hervorzuheben. Berühren Sie [OK]. Daraufhin wird der Basisbildschirm wiederhergestellt. 7-34 bizhub 500/420/360 (Phase 3)
Seite 433
Sie [Abbruch] im Ausgabebildschirm. Um alle Einstellungen aufzuheben, berühren Sie [Rücksetzung]. Wenn keine andere Einstellung gewünscht wird, kann der Kopierjob mit den derzeit aktivierten Einstellungen gestartet werden, ohne [OK] zu berühren, um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 7-35...
Seite 437
*5: Zuletzt ausgewählte Bedingung hat Vorrang, wenn Broschüre automatisch in Kombination mit Mittelfalz oder Falzen/Heften ausgewählt wird. *6: Variiert je nach zu verwendender Ausgabeoption. *7: Versatzmodus wird ignoriert. *8: Inkompatibel, wenn Broschüre automatisch in Kombination mit Mittelfalz oder Falzen/Heften ausgewählt wird. bizhub 500/420/360 (Phase 3) 7-39...
Seite 438
Ausgabe/Falzen 7-40 bizhub 500/420/360 (Phase 3)
Legen Sie das Original ein und legen Sie anschließend die Druckqualität fest. Wählen Sie die gewünschten Kopiereinstellungen aus. Drücken Sie [Testkopie] auf dem Bedienfeld. Eine Beispielkopie wird ausgegeben, und der Bildschirm zur Prüfung der Jobeinstellungen wird angezeigt. bizhub 500/420/360 (Phase 3)
Seite 442
– Wenn die Testkopie zufriedenstellend ist, fahren Sie mit Schritt 9 fort. Zum Ändern von Einstellungen fahren Sie mit dem nächsten Schritt fort. Berühren Sie [Einst. ändern] im Bildschirm "Testkopie". Der Bildschirm "Einst. ändern" wird angezeigt. bizhub 500/420/360 (Phase 3)
Seite 443
Wiederholen Sie die Schritte 3 bis 6, bis das gewünschte Ergebnis erreicht ist. – Wenn die gewünschte Einstellung nicht geändert werden kann, löschen Sie den aktuellen Job und beginnen wieder beim ersten Schritt der Jobeinstellung. Weitere Informationen hierzu finden Sie beim nächsten Schritt. bizhub 500/420/360 (Phase 3)
Seite 444
Das System beginnt den Rest - mit Ausnahme der Beispielsätze - zu drucken. Details Zum Beenden des Scannens/Druckens der Testkopie oder zum Beenden des Druckens nach dem Erstellen der Testkopie drücken Sie [Stopp] am Bedienfeld. Ausführliche Informationen hierzu siehe "Stoppen/Löschen/Fortsetzen eines Jobs" auf Seite 4-78. bizhub 500/420/360 (Phase 3)
Legen Sie das Original ein und geben Sie die Druckmenge an. Wählen Sie die gewünschten Kopiereinstellungen aus. – Scannen Sie das Original, falls dies für eine Einstellung erforderlich ist. Drücken Sie [Eingaben prüfen] auf dem Bedienfeld. Der Bildschirm "Job prüfen" wird angezeigt. bizhub 500/420/360 (Phase 3)
Seite 446
– Fahren Sie mit dem nächsten Schritt fort, wenn eine Änderung erwünscht ist. – Wenn die Einstellungen Ihren Vorstellungen entsprechen, berühren Sie [Job Ende] im Bildschirm "Job prüfen" und fahren Sie mit Schritt 7 fort. bizhub 500/420/360 (Phase 3)
Seite 447
Drücken Sie die Taste [Start] auf dem Bedienfeld. Das System beginnt mit dem Druckvorgang. Details Drücken Sie [Stopp] auf dem Bedienfeld, um den Druckvorgang zu unterbrechen. Weitere Informationen hierzu finden Sie unter "Stoppen/Löschen/Fortsetzen eines Jobs" auf Seite 4-78. bizhub 500/420/360 (Phase 3)
Die Unterbrechungs-LED leuchtet grün, und der Druckjob wird angehalten. Geben Sie die Druckmenge für den unterbrechenden Job ein. Legen Sie die Kopiereinstellungen wie gewünscht fest. Drücken Sie die Taste [Start] auf dem Bedienfeld. Der unterbrechende Kopierjob beginnt. 8-10 bizhub 500/420/360 (Phase 3)
Seite 449
Informationen zu weiteren Optionen Wenn der Unterbrechungsdruck abgeschlossen ist, drücken Sie erneut [Unterbrechen]. Die Unterbrechungs-LED erlischt, und die Einstellungen des ursprünglichen Jobs werden am Bildschirm wiederhergestellt. Der unterbrochene Druckjob wird automatisch fortgesetzt. bizhub 500/420/360 (Phase 3) 8-11...
Programmspeicher einschränken" auf Seite 16-64. Legen Sie das Original ein und nehmen Sie die gewünschten Jobeinstellungen vor. – Wählen Sie mit Hilfe der Tasten auf dem Bedienfeld und dem Touch Display die gewünschten Kopierbedingungen aus. 8-12 bizhub 500/420/360 (Phase 3)
Seite 451
Informationen zu weiteren Optionen Drücken Sie auf dem Bedienfeld [Programmspeicher]. Der Bildschirm "Kopierprogramm aufrufen" wird angezeigt. Berühren Sie [Programm speichern]. Der Bildschirm "Programmname" wird angezeigt. bizhub 500/420/360 (Phase 3) 8-13...
Seite 452
Zum Abbrechen der Programmregistrierung drücken Sie [Rücksetzung] oder [Programmspeicher] am Bedienfeld, bevor Sie zum Basisbildschirm zurückkehren. Die Programmregistrierung kann von jedem am Touch Display angezeigten Bildschirm aus abgebrochen werden. Oder berühren Sie mehrmals [Abbruch], bis der Basisbildschirm wiederhergestellt wird. 8-14 bizhub 500/420/360 (Phase 3)
Drücken Sie auf dem Bedienfeld [Programmspeicher]. Der Bildschirm "Kopierprogramm aufrufen" wird angezeigt. Berühren Sie die Taste für das gewünschte Kopierprogramm, um es hervorzuheben. – Fahren Sie mit Schritt 8 fort, um das Programm abzurufen, ohne die Jobeinstellungen zu prüfen. bizhub 500/420/360 (Phase 3) 8-15...
Seite 454
Prüfen Sie die Einstellungen. – Der Bildschirm "Job prüfen" umfasst vier Seiten. Die Nummer der aktuellen Seite ist im oberen Teil des Bildschirms zu erkennen. Berühren Sie [Zurück] oder [Weiter], um zur gewünschten Seite zu blättern. 8-16 bizhub 500/420/360 (Phase 3)
Seite 455
Informationen zu weiteren Optionen – Die Funktionen, die - bezogen auf die werksseitig festgelegten Standardeinstellungen - geändert wurden, werden am Bildschirm hervorgehoben. bizhub 500/420/360 (Phase 3) 8-17...
Seite 456
Um den Abruf eines Kopierprogramms abzubrechen, drücken Sie die Taste [Rücksetzung] oder [Programmspeicher]. Der Abruf kann von jedem am Touch Display angezeigten Bildschirm aus abgebrochen werden. Oder berühren Sie mehrmals [Abbruch], bis der Basisbildschirm wiederhergestellt wird. 8-18 bizhub 500/420/360 (Phase 3)
Programmspeicher einschränken" auf Seite 16-64. Drücken Sie auf dem Bedienfeld [Programmspeicher]. Der Bildschirm "Kopierprogramm aufrufen" wird angezeigt. Berühren Sie die dem zu bearbeitenden Kopierprogrammnamen zugeordnete Taste und anschließend [Name bearbeiten]. Der Bildschirm "Programmname" wird angezeigt. bizhub 500/420/360 (Phase 3) 8-19...
Seite 458
Es können maximal 16 Zeichen eingegeben werden. Bewegen Sie den Cursor mit Hilfe der Links-/Rechtspfeiltasten und verwenden Sie die [Umschalttaste], um Großbuchstaben oder Symbole einzugeben. Berühren Sie [OK]. Der Bildschirm "Kopierprogramm aufrufen" wird mit dem geänderten Programmnamen angezeigt. 8-20 bizhub 500/420/360 (Phase 3)
"6 Benutzerzugriff einschränken>1 Programmspeicher einschränken" auf Seite 16-64. Drücken Sie auf dem Bedienfeld [Programmspeicher]. Der Bildschirm "Kopierprogramm aufrufen" wird angezeigt. Berühren Sie die Taste für das zu löschende Kopierprogramm, um es hervorzuheben. Berühren Sie [Entf]. Der Bestätigungsbildschirm wird angezeigt. bizhub 500/420/360 (Phase 3) 8-21...
Seite 460
Informationen zu weiteren Optionen Berühren Sie [Ja]. Der Bildschirm "Kopierprogramm aufrufen" wird wiederhergestellt, und der ausgewählte Programmname wird nicht mehr angezeigt. 8-22 bizhub 500/420/360 (Phase 3)
[Testkopie] [Code] [Programmspeicher] [Anzeige vergrössern] [Eingaben prüfen] Um den Hilfemodus zu verlassen und zum Basisbildschirm oder zum vorherigen Einstellungsbildschirm zurückzukehren, berühren Sie [Ende] im Hilfe-Bildschirm oder [Hilfe] am Bedienfeld, während der Hilfe- Bildschirm angezeigt wird. bizhub 500/420/360 (Phase 3) 8-23...
Seite 462
Bedienfeldtasten, Stapelanlage/Spezialeinzug, Magazin des Hauptsystems, LCT, Ausgabefach und Finisher. - Service/Administrator Information Enthält Name, Durchwahl und E-Mail-Adresse des Kundendienstes oder Administrators. - Wartung Enthält Informationen zum Hinzufügen von Toner oder Heftklammern sowie zum Leeren des Lochabfallbehälters. 8-24 bizhub 500/420/360 (Phase 3)
Daraufhin wird der Hauptmenü- Bildschirm angezeigt. Berühren Sie die gewünschte Menütaste, um Informationen zu dem betreffenden Thema abzurufen. – Dasselbe Ergebnis lässt sich auch durch Eingabe der gewünschten Menünummer über die Tastatur des Bedienfelds erzielen. bizhub 500/420/360 (Phase 3) 8-25...
Seite 464
Berühren Sie die gewünschte Taste, um den entsprechenden Hilfetext anzuzeigen. – Berühren Sie [5 Funktionstabelle], um den Bildschirm "Funktionsschema" aufzurufen, der eine grafische Darstellung der verfügbaren Funktionen und Einstellungen enthält. Greifen Sie über die Tastatur des Bedienfelds auf den gewünschten Hilfe-Bildschirm zu. 8-26 bizhub 500/420/360 (Phase 3)
Seite 465
Berühren Sie [Detail], um eine ausführliche Beschreibung abzurufen. Berühren Sie den Rückwärtspfeil, um zu einer höheren Ebene der Struktur zu gelangen. Berühren Sie [Ende] im Hilfe- Bildschirm oder [Hilfe] am Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. bizhub 500/420/360 (Phase 3) 8-27...
Geben Sie die Zeitspanne an, die verstreichen soll, bevor sich der aktuelle Wert zu ändern beginnt, wenn folgende Tasten berührt werden, und geben Sie auch an, nach welchem Intervall der Wert in die nächste Phase übergeht. - Die Tasten [+] und [–] im Zoombildschirm. 8-28 bizhub 500/420/360 (Phase 3)
Seite 467
Informationen zu weiteren Optionen - Die Tasten [Hell] und [Dunkel] im Bilddichte-Bildschirm. bizhub 500/420/360 (Phase 3) 8-29...
0 Die angegebenen Werte für Start/Intervall treten nur in Kraft, wenn der Modus "Anzeige vergrössern" aktiviert ist. Drücken Sie [Displayvoreinstellung] auf dem Bedienfeld. Der Bildschirm "Zugangseinstellung" wird angezeigt. Berühren Sie [1 Tastenwiederholung/Intervall] oder drücken Sie [1] auf der Tastatur des Bedienfelds. Der Bildschirm "Tastenwiederholung/Intervall" wird angezeigt. 8-30 bizhub 500/420/360 (Phase 3)
Seite 469
Berühren Sie [OK] oder drücken Sie [Displayvoreinstellung] am Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Berühren Sie [Abbr.] am Bildschirm "Tastenwiederholung/Intervall", um die Änderung der Einstellungen abzubrechen. Ausführliche Informationen zum Anzeigevergrößerungsmodus finden Sie in der Bedienungsanleitung [- Vergrößerte Anzeige]. bizhub 500/420/360 (Phase 3) 8-31...
Geben Sie an, ob das System das Dialogfenster zur Bestätigung des Modus "Anzeige vergrössern" anzeigt, wenn der Anzeigevergrößerungsmodus bei automatischer Rücksetzung deaktiviert werden soll. Geben Sie außerdem an, wie lange der Bestätigungsdialog angezeigt werden soll. 8-32 bizhub 500/420/360 (Phase 3)
0 Die angegebene Einstellung tritt nur in Kraft, wenn der Modus "Anzeige vergrössern" aktiviert ist. Drücken Sie [Displayvoreinstellung] auf dem Bedienfeld. Der Bildschirm "Zugangseinstellung" wird angezeigt. Berühren Sie [2 Timer-Einstellung Anzeigevergrößerung] oder [2] auf der Tastatur des Bedienfelds. Der Bildschirm "Timer-Einstellung Anzeigevergrößerung" wird angezeigt. bizhub 500/420/360 (Phase 3) 8-33...
Seite 472
Berühren Sie [OK] oder drücken Sie [Displayvoreinstellung] am Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Berühren Sie [Abbr.] im Bildschirm "Timer-Einstellung Anzeigevergrößerung", um die Einstellungsänderung abzubrechen. Ausführliche Informationen zum Anzeigevergrößerungsmodus finden Sie in der Bedienungsanleitung [Vergrößerte Anzeige]. 8-34 bizhub 500/420/360 (Phase 3)
0 Der Standardwert beträgt drei Sekunden. Wählen Sie drei oder fünf Sekunden als Anzeigedauer aus. Drücken Sie [Displayvoreinstellung] auf dem Bedienfeld. Der Bildschirm "Zugangseinstellung" wird angezeigt. Berühren Sie [3 Anzeigezeit der Meldung] oder [3] auf der Tastatur des Bedienfelds. bizhub 500/420/360 (Phase 3) 8-35...
Seite 474
Berühren Sie [OK]. Der Bildschirm "Zugangseinstellung" wird wiederhergestellt. Berühren Sie [OK] oder drücken Sie [Displayvoreinstellung] am Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Berühren Sie [Abbr.] im Bildschirm "Anzeigezeit der Meldung", um die Einstellungsänderung abzubrechen. 8-36 bizhub 500/420/360 (Phase 3)
10 Sekunden) an. 0 Tastensignal f. Eingabe ist standardmäßig aktiviert. 0 Das Warnsignal ist aktiviert und die Dauer des Signals ist werksseitig auf 3,0 Sekunden gesetzt. Drücken Sie [Displayvoreinstellung] auf dem Bedienfeld. Der Bildschirm "Zugangseinstellung" wird angezeigt. bizhub 500/420/360 (Phase 3) 8-37...
Seite 476
Informationen zu weiteren Optionen Berühren Sie [4 Tastensignal] oder drücken Sie [4] auf der Tastatur des Bedienfelds. Der Bildschirm "Tastensignal" wird angezeigt. 8-38 bizhub 500/420/360 (Phase 3)
Seite 477
Tastatur des Bedienfelds. – Der Bildschirm "Tastensignal f. Eingabe" wird angezeigt. – Berühren Sie [EIN], um die Option zu aktivieren, oder [AUS], um die Option zu deaktivieren. – Berühren Sie [OK], um zum Bildschirm "Tastensignal" zurückzukehren. bizhub 500/420/360 (Phase 3) 8-39...
Seite 478
– Der Bildschirm "Warnsignal" wird angezeigt. – Berühren Sie [EIN], um das Warnsignal zu aktivieren, oder [AUS], um es zu deaktivieren. Bei Auswahl von [EIN] wählen Sie [3 Sek.], [5 Sek.] oder [10 Sek] aus. 8-40 bizhub 500/420/360 (Phase 3)
Seite 479
Berühren Sie [OK]. Der Bildschirm "Zugangseinstellung" wird wiederhergestellt. Berühren Sie [OK] oder drücken Sie [Displayvoreinstellung] am Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Berühren Sie [Abbr.] im Bildschirm "Tastensignal f. Eingabe", um die Einstellungsänderung abzubrechen. bizhub 500/420/360 (Phase 3) 8-41...
Der Bildschirm "Zugangseinstellung" wird angezeigt. Berühren Sie [5 Touchpanel-Einstellung] oder [5] auf der Tastatur des Bedienfelds. – Wenn die Taste [5 Touchpanel-Einstellung] nicht funktioniert, verwenden Sie die Bedienfeldtastatur, um sie auszuwählen. Der Bildschirm "Touchpanel-Einstellung" wird angezeigt. 8-42 bizhub 500/420/360 (Phase 3)
Seite 481
% Drücken Sie [C (Löschen)] am Bedienfeld, und berühren Sie anschließend erneut die vier Prüftasten [+]. Möchten Sie die Anpassung abbrechen? % Drücken Sie [Stopp] auf dem Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. Drücken Sie die Taste [Start] auf dem Bedienfeld. bizhub 500/420/360 (Phase 3) 8-43...
Seite 482
Die Position des Berührungssensors wird angepasst und der Bildschirm "Displayvoreinstellung" wird wiederhergestellt. Berühren Sie [OK] oder drücken Sie [Displayvoreinstellung] am Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Wenden Sie sich an Ihren Kundendienst, falls die Anpassung nicht zum gewünschten Ergebnis geführt hat. 8-44 bizhub 500/420/360 (Phase 3)
Vergrößerte Anzeige" eingestellt ist, wird die Rückstellungsabfrage Vergrößerte Anzeige angezeigt, wenn für "Automatische Rücksetzung" und "Rücksetzung - System" dieselbe Zeitspanne angegeben wurde. 0 Die Standardeinstellung ist "AUS". Drücken Sie [Displayvoreinstellung] auf dem Bedienfeld. Der Bildschirm "Zugangseinstellung" wird angezeigt. bizhub 500/420/360 (Phase 3) 8-45...
Seite 484
Berühren Sie die Taste für die gewünschte Anzeigedauer. – Berühren Sie [AUS], um die Meldung, die zur Bestätigung der Rücksetzung der Einstellungen im Modus "Vergrößere Anzeige" auffordert, nicht anzuzeigen. – Um Änderungen bei den Einstellungen rückgängig zu machen, berühren Sie [Abbr.]. 8-46 bizhub 500/420/360 (Phase 3)
Seite 485
Informationen zu weiteren Optionen Berühren Sie [OK], um zum Bildschirm "Zugangseinstellung" zurückzukehren. Berühren Sie [OK] oder drücken Sie [Displayvoreinstellung] am Bedienfeld. Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Ausführliche Informationen zum Anzeigevergrößerungsmodus finden Sie in der Bedienungsanleitung [Vergrößerte Anzeige]. bizhub 500/420/360 (Phase 3) 8-47...
Bildschirmanzeige zu ändern, kann eine Meldung angezeigt werden, die zur Bestätigung der Rücksetzung der Einstellungen auf ihre Standardwerte auffordert. 0 Die Standardeinstellung ist "Nein". Drücken Sie [Displayvoreinstellung] auf dem Bedienfeld. Der Bildschirm "Zugangseinstellung" wird angezeigt. 8-48 bizhub 500/420/360 (Phase 3)
Seite 487
Sie [7] auf der Tastatur des Bedienfelds. Der Bildschirm "Bestätigung der Umschaltung auf vergrößerte Anzeige" wird angezeigt. Wählen Sie aus, ob die Meldung angezeigt werden soll. – Um Änderungen bei den Einstellungen rückgängig zu machen, berühren Sie [Abbr.]. bizhub 500/420/360 (Phase 3) 8-49...
Seite 488
Text und Abbildungen vergrößert dargestellt, um die Lesbarkeit zu verbessern. Ausführliche Informationen zum Anzeigevergrößerungsmodus finden Sie in der Bedienungsanleitung [Vergrößerte Anzeige]. Wenn in der Meldung, die zur Bestätigung der Anzeigevergrößerung auffordert, [Nein] berührt wird, ändert sich die Anzeige nicht. 8-50 bizhub 500/420/360 (Phase 3)
- Der Modus "Anzeige vergrössern" ist aktiviert. Details Der Bildschirm "Jobliste" ist eine generische Bezeichnung für die Bildschirme, die nach Berühren von [Jobliste] am Touch Display angezeigt werden. Der Bildschirm "Jobliste" ist am Titel "Jobliste" links oben in der Ecke erkennbar. bizhub 500/420/360 (Phase 3)
Jobs und der aktiven Jobs, wobei letztere wiederum die ersten beiden umfasst. Ausführliche Informationen hierzu enthält der folgende Abschnitt. - Der Bildschirm "Jobliste" mit hervorgehobener Registerkarte [Scan] Hier werden Scannerübertragungsjobs aufgelistet. Ausführlichere Informationen hierzu enthält die Bedienungsanleitung "Netzwerk-Scanner". bizhub 500/420/360 (Phase 3)
- Erhöhen der Priorität zu druckender aktiver Jobs in der Liste aktueller Jobs. - Drucken eines einzelnen gehaltenen Jobs in der Liste aktueller Jobs und Prüfen des Ausgabeergebnisses. - Ändern der Einstellungen gehaltener Jobs in der Liste aktueller Jobs. bizhub 500/420/360 (Phase 3)
Jobs aus der Liste aktiver Jobs. Von der Liste gehaltener Jobs aus kann die Ausgabepriorität für Jobs nicht ange- geben werden. [Job prüfen] Prüfen der Einstellungen aktiver Jobs und gehaltener Jobs in der Liste aktueller Jobs. bizhub 500/420/360 (Phase 3)
Seite 495
Originalnamen nicht angezeigt. Die Namen vertraulicher Originale werden für andere Anwen- der nicht angezeigt. Speicherzeit Zeitpunkt, zu dem der Job in die Warteschlange gestellt wurde. Anz. Org. Seitenanzahl des Originals. Sätze Angegebene zu druckende Seitenanzahl. bizhub 500/420/360 (Phase 3)
Seite 496
Von Benutzer gelöscht, Modus nach Konflikt gelöscht) [Gelösch. Jobs] Jobs, die vor dem Abschluss des Druckvorgangs aus dem Jobverlauf gelöscht wurden. [Beendete Jobs] Jobs aus der Jobverlaufsliste, die korrekt gelöscht wurden. [Alle Jobs] Alle Jobs in der Jobverlaufsliste. bizhub 500/420/360 (Phase 3)
Hilfe der Boxfunktionen Testkopien erstellt wurden. Berühren Sie [Jobliste] am Touch Display. – Wenn die Liste der aktuellen Jobs mit Druckfunktionen nicht angezeigt wird, berühren Sie die Registerkarte [Druck]. Die Liste der aktuellen Jobs mit Druckfunktionen wird angezeigt. bizhub 500/420/360 (Phase 3)
Seite 498
Die angegebenen aktuellen Jobs werden angezeigt. Details In der Liste der aktuellen Jobs werden beim ersten Aufrufen aktive Jobs angezeigt. Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. 9-10 bizhub 500/420/360 (Phase 3)
– Wenn die Liste der aktuellen Jobs mit Druckfunktionen nicht angezeigt wird, berühren Sie die Registerkarte [Druck]. Die Liste der aktuellen Jobs mit Druckfunktionen wird angezeigt. Berühren Sie [Jobverlauf]. Der Jobverlauf mit Druckfunktionen wird angezeigt. bizhub 500/420/360 (Phase 3) 9-11...
Seite 500
Berühren Sie [Gelösch. Jobs], [Beendete Jobs] oder [Alle Jobs], um die gewünschte Jobliste anzuzeigen. – [Gelösch. Jobs]: Liste der Jobs, die aus dem Jobverlauf gelöscht wurden, bevor der Druckvorgang abgeschlossen war. – [Beendete Jobs]: Liste der Jobs aus dem Jobverlauf, die korrekt abgeschlossen wurden. 9-12 bizhub 500/420/360 (Phase 3)
Seite 501
[Alle Jobs]: Liste aller Jobs im Jobverlauf. Die Liste der ausgewählten Jobs wird angezeigt. Details Beim ersten Aufrufen enthält der Jobverlauf alle Jobs. Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 9-13...
(Wird nur für aktuelle Jobs angezeigt, die an mehrere Empfänger gesendet werden). Jobverlauf der Registerkarte [Scan] - Ergebnis: Job beendet, Fehler gelöscht, Von Benutzer gelöscht - Fehlerdetails - Adresse - Typ - Ben.-Name - Speicherzeit - Anz. Org. - Dokumentname 9-14 bizhub 500/420/360 (Phase 3)
Seite 504
Wählen Sie die Art der Jobs, deren Details geprüft werden sollen, aus der Liste der aktuellen Jobs aus. – Berühren Sie [Gehaltene Jobs], um die gehaltenen Jobs zu prüfen. Die Liste der ausgewählten Jobs wird angezeigt. 9-16 bizhub 500/420/360 (Phase 3)
Seite 505
Der Bildschirm "Details prüfen" wird angezeigt. Was ist zu tun, wenn eine falsche Jobtaste ausgewählt wurde? % Wählen Sie die richtige Taste aus oder berühren Sie die Taste zu dem ausgewählten Job erneut, um sie zu deaktivieren. bizhub 500/420/360 (Phase 3) 9-17...
Seite 506
Job zu löschen. Berühren Sie [Ja]. Schließen Sie den Bildschirm "Details prüfen". – Berühren Sie [OK], um zum Bildschirm "Jobliste" zurückzukehren. – Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. 9-18 bizhub 500/420/360 (Phase 3)
Der Bildschirm "Job prüfen" zu dem ausgewählten Job wird angezeigt. Was ist zu tun, wenn eine falsche Jobtaste ausgewählt wurde? % Wählen Sie die richtige Taste aus oder berühren Sie die Taste zu dem ausgewählten Job erneut, um sie zu deaktivieren. bizhub 500/420/360 (Phase 3) 9-19...
Seite 508
Schließen Sie den Bildschirm "Job prüfen". – Berühren Sie [OK], um zur Liste der aktuellen Jobs zurückzukehren. – Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. 9-20 bizhub 500/420/360 (Phase 3)
Job erneut, um sie zu deaktivieren. % Ein Job kann auch nach dem Prüfen der zugehörigen Details gelöscht werden. Siehe "Prüfen der Jobdetails in der Liste der aktuellen Jobs und im Jobverlauf" auf Seite 9-14. bizhub 500/420/360 (Phase 3) 9-21...
Seite 510
% Berühren Sie [Nein] im Meldungsbildschirm. Die Liste der aktuellen Jobs wird unverändert angezeigt. Schließen Sie den Joblistenbildschirm. – Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. 9-22 bizhub 500/420/360 (Phase 3)
Sie die Registerkarte [Druck]. Die Liste der aktuellen Jobs mit Druckfunktionen wird angezeigt. Berühren Sie [Aktive Jobs]. Die Liste der aktuellen aktiven Jobs wird angezeigt. Berühren Sie [Prior.>>]. Der Bildschirm "Prior." wird angezeigt. bizhub 500/420/360 (Phase 3) 9-23...
Seite 512
% Berühren Sie [Abbr.]. Der Bildschirm "Prior." wird geschlossen und die Liste der aktuellen Jobs wird wiederhergestellt. Schließen Sie den Joblistenbildschirm. – Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. 9-24 bizhub 500/420/360 (Phase 3)
Sie die Registerkarte [Druck]. Die Liste der aktuellen Jobs mit Druckfunktionen wird angezeigt. Berühren Sie [Gehaltene Jobs]. Die aktuelle Liste der gehaltenen Jobs wird angezeigt. Berühren Sie [Job auslösen]. Der Bildschirm "Job auslösen" wird angezeigt. bizhub 500/420/360 (Phase 3) 9-25...
Seite 514
% Drücken Sie [Stopp] auf dem Bedienfeld. Prüfen Sie die Testkopie. Die Liste der aktuellen Jobs wird angezeigt. – Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. 9-26 bizhub 500/420/360 (Phase 3)
Die Liste der aktuellen Jobs mit Druckfunktionen wird angezeigt. Berühren Sie [Gehaltene Jobs]. Die aktuelle Liste der gehaltenen Jobs wird angezeigt. Berühren Sie [Job auslösen]. Der Bildschirm "Job auslösen" wird angezeigt. Berühren sie die Taste des zu druckenden Jobs. bizhub 500/420/360 (Phase 3) 9-27...
Seite 516
Fahren Sie mit Schritt 6 fort, um die Einstellungen des angegebenen gehaltenen Jobs zu ändern. Fahren Sie mit Schritt 9 fort, um die Einstellungen des angegebenen gehaltenen Jobs unverändert zu lassen. Berühren Sie [Einst. ändern]. Der Bildschirm "Einst. ändern" wird angezeigt. 9-28 bizhub 500/420/360 (Phase 3)
Seite 517
% Ja. Berühren Sie [Testdruck] im Bildschirm "Job auslösen" und anschließend [OK]. Weitere Informationen hierzu finden Sie unter "1" auf Seite 9-25. Können andere Einstellungen als die im Bildschirm "Einst. ändern" angezeigten Einstellungen geändert werden? % Nein. bizhub 500/420/360 (Phase 3) 9-29...
Seite 518
Wie kann der Druckvorgang abgebrochen werden? % Drücken Sie [Stopp] auf dem Bedienfeld. Schließen Sie den Joblistenbildschirm. – Berühren Sie [Ende] oder drücken Sie [Rücksetzung] am Bedienfeld, bevor Sie [Jobliste] berühren, um zum vorherigen Bildschirm zurückzukehren. 9-30 bizhub 500/420/360 (Phase 3)
Benutzerdefinierte Formate: 127 mm e 140 mm w bis 297 mm e 431,8 mm w Postmagazin-Kit MT-501 Standardformat: A4 w, B5 w, A5 v Benutzerdefinierte Formate: 139,7 mm e 182 mm w bis 216 mm e 297 mm w bizhub 500/420/360 (Phase 3) 10-9...
Seite 528
Für F4 stehen vier Formate zur Auswahl. Bitte fragen Sie Ihren Servicetechniker nach weiteren Einzelheiten. Bei der Papiereinzugseinheit PC-401 und dem Großraummagazin LU-201 ist ein Wechsel des Papierformats von A4 v zu 8-1/2 e 11 v möglich. Weitere Informationen erhalten Sie von Ihrem technischen Kundendienst. 10-10 bizhub 500/420/360 (Phase 3)
"2 Automatische Papierwahl" aktivieren, wenn automatische Papierwahl verfügbar ist. Kassettenpriorität ist verfügbar. - Wählen Sie "Zulassen" unter "3 Automatische Kassettenumschaltg." Legen Sie folgende Art von Papier in die Papiermagazine ein. - Dasselbe Format in derselben Ausrichtung. - Denselben Papiertyp. bizhub 500/420/360 (Phase 3) 10-11...
Wählen Sie diese Einstellung, wenn OHP-Folien eingelegt sind. Umschlag Wählen Sie diese Einstellung aus, wenn Umschläge eingelegt sind. Etiketten Wählen Sie diese Einstellung aus, wenn Etikettenblätter ein- gelegt werden. Pauspapier Wählen Sie diese Einstellung aus, wenn Pauspapier eingelegt ist. 10-12 bizhub 500/420/360 (Phase 3)
Seite 531
Wählen Sie diese Einstellung aus, wenn farbiges Papier ein- gelegt ist. Briefbogen Wählen Sie diese Einstellung aus, wenn das eingelegte Pa- pier bereits mit einem Firmennamen oder einem voreinge- stellten Text bedruckt ist und daher von Normalpapier unterschieden werden soll. bizhub 500/420/360 (Phase 3) 10-13...
Plastiktüte an einem kühlen, dunklen Ort mit geringer Luftfeuchtigkeit aufbewahrt werden. - Lagern Sie Papierpackungen liegend, nicht stehend. Gewelltes Papier kann Papierstaus verursachen. - Bewahren Sie Papier außerhalb der Reichweite von Kindern auf. 10-14 bizhub 500/420/360 (Phase 3)
- Als Buch oder Broschüre gebundene Originale - Geklebte Originale - Ausgeschnittene Originalseiten oder Seiten, die Ausschnitte enthalten - Etikettenblätter - Offsetdruck-Master - Originale mit Heftlöchern - Originale, die gerade mit diesem System gedruckt wurden bizhub 500/420/360 (Phase 3) 10-15...
B4 w, A4 w, B5 w/v Breite von A4 w/A5 v: A4 w, B5 w, A5 v Breite von A5 w: A5 w, B6 w Welltoleranz 10 mm oder weniger Papierkapazität 80 Blatt (80 g/m ) oder max. 11 mm 10-16 bizhub 500/420/360 (Phase 3)
Seite 535
A3 w, B4 w, A4 w/v, B5 w/v, A5 w/v, B6 w, 11 e 17 w, Originalformats 8-1/2 e 11 w/v Welltoleranz 10 mm oder weniger Papierkapazität 80 Blatt (80 g/m ) oder max. 11 mm bizhub 500/420/360 (Phase 3) 10-17...
- Legen Sie keine Objekte mit einem Gewicht von mehr als 6,8 kg auf das Vorlagenglas, da ansonsten das Glas beschädigt werden kann. - Wenn ein Buch auf dem Vorlagenglas angelegt wird, dürfen Sie es nicht zu fest auf das Vorlagenglas drücken, da dieses sonst beschädigt werden kann. 10-18 bizhub 500/420/360 (Phase 3)
Sie unter "So legen Sie Papier in ein Großraummagazin ein" auf Seite 3-61. - Informationen zum Einlegen von Papier in die Stapelanlage/den Spezialeinzug finden Sie unter "So legen Sie Papier in die Stapelanlage ein" auf Seite 3-63. bizhub 500/420/360 (Phase 3) 11-3...
Meldung "Kein Toner." können noch einige Kopien erstellt werden. Es wird jedoch empfohlen, die Tonerkartusche bereits zu ersetzen, wenn die Meldung "Demnächst Tonerflasche ersetzen." angezeigt wird. Wenn der Toner leer ist, erscheint die unten dargestellte Warnung und es können keine Kopien mehr erstellt werden. 11-4 bizhub 500/420/360 (Phase 3)
Berühren Sie [ ], um die Meldung vergrößert anzuzeigen. 7 WARNUNG Warnhinweis in Bezug auf die leere Tonerkartusche Im Feuer kann sich der Toner entzünden und eine gefährliche Situation herbeiführen. VERBRENNEN SIE NIE Toner oder Tonerkartuschen. bizhub 500/420/360 (Phase 3) 11-5...
Öffnen Sie die Frontklappe des Systems und anschließend die Klappe der Tonerkartusche. – Lösen Sie beim Öffnen der Tonerkartuschenabdeckung die Verriegelung der Abdeckung. Ziehen Sie den Kartuschenhalter heraus. – Ziehen Sie den Kartuschenhalter so weit heraus, bis er arretiert. 11-6 bizhub 500/420/360 (Phase 3)
Seite 543
Toner gelöst hat, bevor Sie die Kartusche einsetzen. Lösen Sie eventuell festhängenden Toner, indem Sie die neue Tonerkartusche mindestens fünfmal gegen eine harte Unterlage stoßen. Schütteln Sie die neue Tonerkartusche, indem Sie sie etwa fünfmal umdrehen. bizhub 500/420/360 (Phase 3) 11-7...
Seite 544
Oberseite befinden. Andernfalls kann die Tonerkartusche nicht korrekt eingesetzt werden. Bringen Sie den Kartuschenhalter wieder in seine ursprüngliche Position. Schließen und verriegeln Sie die Abdeckung der Tonerkartusche und schließen Sie die Frontklappe des Systems. 11-8 bizhub 500/420/360 (Phase 3)
Wenn das Heftklammermagazin des Finishers FS-510 leer ist, wird folgende Meldung im Meldungsbereich des Basisbildschirms angezeigt. Informationen zum Austauschen des Heftklammermagazins für den Finisher FS-510 finden Sie unter "So ersetzen Sie das Heftklammermagazin beim Finisher FS-510" auf Seite 11-14. bizhub 500/420/360 (Phase 3) 11-9...
Heftklammermagazin der Broschüreneinheit SD-502" auf Seite 11-18. Vorsichtsmaßnahme Ersetzen Sie das Heftklammermagazin erst, nachdem die Meldung angezeigt wurde, da andernfalls das System beschädigt werden kann. Anzeige im Anzeigevergrößerungsmodus Wenn das Heftklammermagazin leer ist, wird folgender Bildschirm im Modus "Anzeige vergrößern" angezeigt: 11-10 bizhub 500/420/360 (Phase 3)
Hefter zur Mitte rücken. Ziehen Sie den Heftklammernhalter nach oben und nach vorn, um ihn aus dem Hefter zu entnehmen. – Sie können der Meldung entnehmen, welcher Hefter zu entfernen ist. Heftklammermagazin 1: Rückseite Heftklammermagazin 2: Vorderseite bizhub 500/420/360 (Phase 3) 11-11...
Seite 548
Drücken Sie das Heftklammermagazin nach oben und prüfen Sie dann seinen ordnungsgemäßen Sitz. Drücken Sie die obere Abdeckung nach unten, um sie wieder in die ursprüngliche Stellung zu bringen. Entfernen Sie das Versiegelungsband der Tonerkartusche. 11-12 bizhub 500/420/360 (Phase 3)
Seite 549
Schließen Sie die rechte Klappe FN7 des Finishers. Schließen Sie die rechte Klappe des Finishers und schieben Sie anschließend den Finisher nach rechts, um ihn in die ursprüngliche Stellung zu bringen. bizhub 500/420/360 (Phase 3) 11-13...
Der Bildschirm mit der Meldung "Der Hefter bewegt sich. Bitte warten." wird angezeigt, während sich der im Innern des Finishers befindliche Hefter in Richtung Frontklappe bewegt. Wenn die Bewegung abgeschlossen ist, wird der Hefterprüfbildschirm angezeigt. 11-14 bizhub 500/420/360 (Phase 3)
Seite 551
Öffnen Sie die Frontklappe des Finishers, wenn der Hefterprüfbildschirm angezeigt wird. – Bildschirm mit der Meldung "Hefter bewegt sich". ÖFFNEN Sie die Finisherklappe NICHT, während dieser Bildschirm angezeigt wird. – Hefterprüfbildschirm Entnehmen Sie den Heftklammernhalter aus dem Hefter. bizhub 500/420/360 (Phase 3) 11-15...
Seite 552
Setzen Sie das neue Heftklammermagazin in den Heftklammernhalter ein. – Setzen Sie das neue Magazin fest in den Heftklammernhalter ein. Drücken Sie die obere Abdeckung nach unten, um sie wieder in die ursprüngliche Stellung zu bringen. Entfernen Sie das Versiegelungsband der Tonerkartusche. 11-16 bizhub 500/420/360 (Phase 3)
Seite 553
Setzen Sie den Heftklammernhalter in den Hefter ein und drücken Sie ihn nach unten, bis er hörbar einrastet. Schließen Sie die Finisherklappe. Der Hefter kehrt an seine ursprüngliche Position zurück. Anschließend wird der Basisbildschirm wiederhergestellt. bizhub 500/420/360 (Phase 3) 11-17...
Schieben Sie das Magazin der Broschüreneinheit vorsichtig wieder in seine Ausgangsposition zurück. Nehmen Sie das leere Broschüren- Heftklammermagazin heraus. – Drücken Sie die beiden "Druckknöpfe" des Heftklammernhalters, um die obere Abdeckung zu verschieben, und entfernen Sie anschließend das leere Broschüren- Heftklammermagazin. 11-18 bizhub 500/420/360 (Phase 3)
Seite 555
Drücken Sie die obere Abdeckung nach unten, um sie wieder in die ursprüngliche Stellung zu bringen. Entfernen Sie das Versiegelungsband der Tonerkartusche. Setzen Sie den Heftklammernhalter wieder in den Hefter ein. – Halten Sie den Heftklammernhalter wie rechts abgebildet. bizhub 500/420/360 (Phase 3) 11-19...
Seite 556
– Schieben Sie das Magazin der Broschüreneinheit vorsichtig wieder in seine Ausgangsposition zurück. Öffnen Sie den Heftteil der Broschüreneinheit und schließen Sie ihn wieder. Die Broschüreneinheit wird zurückgesetzt und Kopieren im Modus "Falzen/Heften" ist verfügbar. 11-20 bizhub 500/420/360 (Phase 3)
Wenn der Locherabfallbehälter der Locheinheit PU-501 auf dem Finisher FS-510 voll ist, wird folgende Meldung angezeigt, und die Kopien werden ohne Lochung ausgegeben. Informationen zum Leeren des Abfallbehälters finden Sie unter "So leeren Sie den Abfallbehälter von PU-501" auf Seite 11-24. bizhub 500/420/360 (Phase 3) 11-21...
Schieben Sie den Finisher nach links. – Halten Sie den Finisherhebel oben fest und schieben Sie den Finisher nach links, bis er arretiert. Öffnen Sie die rechte Klappe FN7 des Finishers. Ziehen Sie den Locherabfallbehälter heraus. 11-22 bizhub 500/420/360 (Phase 3)
Seite 559
Verbrauchsmaterial und Handhabung Leeren Sie den Lochabfallbehälter. Setzen Sie den Locherabfallbehälter wieder ein und schließen Sie die rechte Klappe des Finishers [FN7]. Schieben Sie den Finisher nach rechts, um ihn in die ursprüngliche Position zu bringen. bizhub 500/420/360 (Phase 3) 11-23...
So leeren Sie den Abfallbehälter von PU-501 Öffnen Sie die Finisherklappe. Ziehen Sie den Locherabfallbehälter heraus. Leeren Sie den Lochabfallbehälter. Setzen Sie den Locherabfallbehälter wieder ein und schließen Sie die Frontklappe des Finishers. – Setzen Sie den Locherabfallbehälter fest ein. 11-24 bizhub 500/420/360 (Phase 3)
Telefaxnummer des zuständigen Kundendiensttechnikers angezeigt. Wenn der Servicerufbildschirm angezeigt wird, sollten Sie Ihren Servicebeauftragten sofort verständigen. Führen Sie dazu zunächst die nachfolgend beschriebenen Schritte aus. Anzeige im Anzeigevergrößerungsmodus Wenn eine Fehlfunktion auftritt, wird der unten gezeigte Bildschirm eingeblendet. bizhub 500/420/360 (Phase 3) 12-3...
Seite 564
Erkennen und Beheben von Störungen Berühren Sie [ ], um die in der folgenden Abbildung gezeigte Meldung anzuzeigen. 12-4 bizhub 500/420/360 (Phase 3)
Kundendienst automatisch eine Mitteilung über den Fehlercode. Nachdem die Meldung "Fehler. CS Remote Care hat den Kundendienst bereits informiert." angezeigt wurde, schalten Sie das System über den Ein-/Ausschalter und den Netzschalter aus und ziehen Sie den Netz- stecker heraus. bizhub 500/420/360 (Phase 3) 12-5...
Hilfebereich Hier wird die grundlegende Vorgehensweise zur Beseitigung von Papierstaus angezeigt. Abbildungs- Die Nummer gibt die Position des Papierstaus an, während beschreibung der Pfeil die erforderliche Maßnahme zur Beseitigung des Pa- pierstaus zeigt. 12-6 bizhub 500/420/360 (Phase 3)
Seite 567
Hinweis In der obigen Abbildung sind alle möglichen Nummern und Pfeile dargestellt; normalerweise werden aber nicht alle Markierungen angezeigt. Im Abbildungsbeschreibungsbereich der Papierstauanzeige können Fehlercodes enthalten sein. Bitte fragen Sie Ihren Servicetechniker nach weiteren Einzelheiten. bizhub 500/420/360 (Phase 3) 12-7...
Wenn an mehreren Stellen Papierstaus aufgetreten sind, erscheint erneut die Papierstauanzeige. Achten Sie auf Hinweise zu weiteren Papierstaus am Bildschirm und wiederholen Sie dann Schritt 1 und 2. – Nachdem alle Papierstaus behoben wurden, wird wieder der Basisbildschirm angezeigt. 12-8 bizhub 500/420/360 (Phase 3)
Seite 569
Vorsichtsmaßnahmen zur Vermeidung von Verbrennungen Die Teile entlang der Schiene für den Hefter des Finishers FS-510 sind sehr heiß. Um Verbrennungen zu vermeiden, sollten Sie beim Beheben von Papierstaus darauf achten, keinen Teil dieser Einheit zu berühren. bizhub 500/420/360 (Phase 3) 12-9...
Scanvorgang unterbrochen wird. Anzeige im Anzeigevergrößerungsmodus Beachten Sie die nachfolgenden Anweisungen, um fortzufahren. - Berühren Sie [Drucken], um alle bereits gescannten Seiten zu drucken. - Berühren Sie [Löschen], um den Druckauftrag für die gescannten Seiten zu löschen. 12-10 bizhub 500/420/360 (Phase 3)
Job gescannt wurde, der in die Warteschlange gestellt werden sollte. Anzeige im Anzeigevergrößerungsmodus Prüfen Sie die für das Original ermittelte Seitenzahl und korrigieren Sie dann die Anzahl der Seiten in dem Auftrag, der in die Warteschlange gestellt werden soll. bizhub 500/420/360 (Phase 3) 12-11...
Reinigen Sie die Original-an- matte verschmutzt? drückmatte mit einem weichen, trockenen Tuch. (Seite 13-4) Wurde das Original auf Legen Sie ein leeres Blatt Papier sehr durchscheinen- über das Original. dem Material, z. B. Lichtpauspapier oder OHP-Folien, gedruckt? 12-12 bizhub 500/420/360 (Phase 3)
Seite 573
Ausrichtung des Origi- aus, das dem Format des Origi- nals von der Papier- nals entspricht. Alternativ kön- ausrichtung (bei Zoom nen Sie eine Papierausrichtung "e1,000")? auswählen, die mit der Ausrich- tung des Originals überein- stimmt. bizhub 500/420/360 (Phase 3) 12-13...
Seite 574
Kante des Papiers und der Papierkante heran. vorhanden? Eine Loch-Einstellung Wurde die Meldung Leeren Sie den Lochabfallbehäl- wurde ausgewählt, es "Locherabfall entfer- ter. wurde aber keine Lo- nen" angezeigt? chung vorgenommen (wenn PU-501 auf FS-510 installiert ist). 12-14 bizhub 500/420/360 (Phase 3)
Seite 575
Wird eine andere als die oben aufgeführten Meldungen angezeigt, führen Sie die in der Meldung beschriebenen Schritte aus. Wenden Sie sich an den Kundendienst, wenn sich das Problem mit der beschriebenen Maßnahme nicht beheben lässt. bizhub 500/420/360 (Phase 3) 12-15...
Im angezeigten Magazin be- Legen Sie Papier in das ange- findet sich kein Papier mehr. zeigte Magazin. (Seite 3-54) Tonerkartusche ersetzen. Da der Toner ausgegangen Ersetzen Sie die Toner- ist, kann das System keine kartusche. Kopien mehr erstellen. 12-16 bizhub 500/420/360 (Phase 3)
Seite 577
Wird eine andere als die oben aufgeführten Meldungen angezeigt, führen Sie die in der Meldung beschriebenen Schritte aus. Wenden Sie sich an den Kundendienst, wenn sich das Problem mit der beschriebenen Maßnahme nicht beheben lässt. bizhub 500/420/360 (Phase 3) 12-17...
Seite 578
Erkennen und Beheben von Störungen 12-18 bizhub 500/420/360 (Phase 3)
Halten Sie das Glas sauber, da andernfalls Flecken mitkopiert werden können. Heben Sie den ADF an und wischen Sie mit einem weichen, trockenen Tuch über das Vorlagenglas. Vorsichtsmaßnahme Verwenden Sie keine Farbverdünner und kein Reinigungsbenzin zum Reinigen des Vorlagenglases. bizhub 500/420/360 (Phase 3) 13-3...
Halten Sie die Einzugsrolle sauber, da sonst Verschmutzungen mitkopiert werden, was zu dunklen Linien auf den Kopien führt. Reinigen Sie die Papiereinzugsrolle mit einem weichen trockenen Tuch. Vorsichtsmaßnahme Verwenden Sie keine Farbverdünner und kein Reinigungsbenzin zum Reinigen der Papiereinzugsrolle. 13-4 bizhub 500/420/360 (Phase 3)
Reinigen der Haupteinheit Reinigen Sie die Oberfläche des Hauptsystems mit einem weichen, mit mildem Haushaltsreiniger getränkten Tuch. Vorsichtsmaßnahme Schalten Sie vor dem Reinigen den Hauptnetzschalter aus. Verwenden Sie zum Reinigen des Hauptsystems keine Farbverdünner und kein Reinigungsbenzin. bizhub 500/420/360 (Phase 3) 13-5...
Tuch. Vorsichtsmaßnahme Wenn Sie zu fest auf das Bedienfeld oder das Touch Display drücken, kann es beschädigt werden. Verwenden Sie zum Reinigen von Bedienfeld und Touch Display weder Haushaltsreiniger, noch Glasreiniger, Reinigungsbenzin oder Farbverdünner. 13-6 bizhub 500/420/360 (Phase 3)
Der Bildschirm Bedienerprogramm enthält eine Liste der folgenden Angaben. Listeneinträge: - Gesamt - Anz. Originale - Anz. Drucke - Gesamt Duplex Der detaillierte Zählerstand kann durch Berühren von [Details] in der Jobliste überprüft werden. Die Liste der Zähler kann gedruckt werden. bizhub 500/420/360 (Phase 3) 13-7...
Systemwartung Zählerliste anzeigen und drucken: Drücken Sie [Bedienerprog./Zähler] am Bedienfeld. Der Bildschirm "Bedienerprogramm" wird angezeigt. Prüfen Sie die Liste. Berühren Sie im kleineren Feld [Details]. 13-8 bizhub 500/420/360 (Phase 3)
Seite 587
Berühren Sie [Druck]. Wählen Sie das gewünschte Magazin und Simplex/Duplex aus. Drücken Sie dann am Bedienfeld [Start]. Berühren Sie [OK] im Bildschirm "Bedienerprogramm". Daraufhin wird der Basisbildschirm wiederhergestellt. Hinweis Die Zählerliste kann auch während des Druckens oder Kopierens angezeigt werden. bizhub 500/420/360 (Phase 3) 13-9...
Systemwartung 13.3 Die Meldung "Vorbeugende Wartung" wird angezeigt Nachdem eine festgelegte Anzahl Kopien (bizhub 500/420: 250,000 Kopien/ bizhub 360: 255,000 Kopien) auf Ihrem System erstellt wurde, ist zur Aufrechterhaltung der optimalen Leistung Vorbeugende Wartung (Preventive Maintenance - PM) erforderlich. Wird die Meldung "Vorbeugende Wartung" angezeigt, so setzen Sie sich bitte mit Ihrem technischen Kundendienst in Verbindung und vereinbaren Sie einen Termin für Inspektion und Wartung.
Benutzerdefinierte Formate: 92 mm e 148 mm w bis 297 mm e 431,8 mm w Randeinstellung Vorderkante, vorn und hinten: weniger als 1,5 mm ± 1, 5 mm Hinterkante: weniger als 3,0 mm ± 3,0 mm bizhub 500/420/360 (Phase 3) 14-3...
Seite 592
Magazin 1 und 2 500 Blatt (Papiergewicht 80 g/m Stapelanlage 150 Blatt (Papiergewicht 80 g/m Aufwärmzeit bizhub 500: ca. 60 Sekunden, bizhub 420/360: ca. 30 Se- kunden Erste Kopie bizhub 500: innerhalb von 3,2 Sekunden, bizhub 420/360: innerhalb von 3,6 Sekunden Kopiergeschwindigkeit bizhub 500: 50 Blatt/min.
8-1/2 e 11 w/v Kapazität des Originaleinzugs Max. 80 Blatt (80 g/m ) oder 11 mm Dicke Stromversorgung Über das Basissystem Abmessungen 582 (B) e 145 (T) e 558 (H) mm Gewicht Etwa 10 kg bizhub 500/420/360 (Phase 3) 14-5...
2.500 Blatt (80 g/m Stromversorgung Über das Basissystem Maximaler Stromverbrauch 45 W oder weniger Abmessungen 570 (B) e 548 (T) e 263 (H) mm Gewicht Etwa 26 kg Konfiguration 1 Papiermagazin (rechts und links geladen) 14-6 bizhub 500/420/360 (Phase 3)
Maximaler Stromverbrauch 30 W oder weniger Abmessungen 356 (B) e 515 (T) e 299 (H) mm Gewicht Etwa 13 kg Konfiguration 1 Papiermagazin Unterschrank DK-501 Objekt Beschreibung Name DK-501 Funktion Lagerung von Kopierpapier Konfiguration Regalfächer bizhub 500/420/360 (Phase 3) 14-7...
66 W oder weniger Abmessungen 319 (435 bei herausgezogenen Magazinen) (B) e 558 (T) e 573 (H) mm Gewicht Etwa 21,4 kg Verbrauchsmaterial Heftklammern: 2 sets MS-5D (Heften von max. 50 Seiten, enthalten 5.000 Heftklammern/Set) 14-8 bizhub 500/420/360 (Phase 3)
70 mm ± 0,5 mm / 21 mm ± 0,5 mm Papiersorten Papiergewicht 60 g/m bis 130 g/m Papierformate Standardformate: A3 w bis B5 w/v Stromversorgung Über den Finisher Abmessungen 114 (B) e 461 (T) e 136 (H) mm Gewicht Etwa 1,9 kg bizhub 500/420/360 (Phase 3) 14-9...
216 mm e 297 mm w Kapazität des Postfachmagazins 125 Blatt/Magazin (500 Blatt insgesamt) Stromversorgung Über den Finisher Abmessungen 340 (B) e 509 (T) e 387 (H) mm Gewicht Ca. 8,0 kg (Produkt), max. 12,0 kg (Brutto) 14-10 bizhub 500/420/360 (Phase 3)
5 mm Lochen Anzahl Lochungen: 4 Lochdurchmesser: 6,5 mm ± 0,5 mm Lochabstand: 4fach-Lochung: 80 mm ± 0,5 mm 4fach-Lochung schwedisch: 21 mm ± 0,5 mm, 70 mm ± 0,5 mm, 21 mm ± 0,5 mm bizhub 500/420/360 (Phase 3) 14-11...
Normalpapier (60 bis 90 g/m ), Karton (91 bis 210 g/m dünnes Papier (50 bis 59 g/m ), OHP-Folien, Umschläge, Etiketten etc. Ausgabefachkapazität 100 Blatt Abmessungen 450 (B) e 511 (T) e 183 (H) mm Gewicht Etwa 1,7 kg 14-12 bizhub 500/420/360 (Phase 3)
Das erste Menü, das die Bezeichnung "Bedienerprogramm/Zähler" trägt, erscheint unmittelbar nach Berühren von [Bedienerprog./Zähler]. Im Bedienerprogramm können Sie zwei Arten von Einstellungen vornehmen: Benutzereinstellungen sowie Administratoreinstellungen unter Eingabe des Administratorkennworts. In diesem Kapitel werden die bizhub 500/420/360 (Phase 3) 15-3...
Verwendung von [OK], [Ende] und Auswahltasten. Berühren Sie [OK], um zum vorhergehenden Bildschirm zurückzukehren. Berühren Sie die gewünschte Auswahltaste im linken Teil des Bildschirms, um zum entsprechenden Bildschirm zu wechseln. Berühren Sie [Ende], um zum Basisbildschirm zurückzukehren. 15-4 bizhub 500/420/360 (Phase 3)
5 Listendruck Magazin 1 Hier wählen Sie das für den Papiereinzug zum Drucken von Listen verwendete Papiermagazin aus. Kass. 1/Kass. 2/Kass. 3/Kass. 4/LCT /Stapelanlage/ Spezialeinzug Außerdem kann ein- oder zweiseitiges Drucken ausge- 1-seitig wählt werden. 1-seitig/2-seitig bizhub 500/420/360 (Phase 3) 15-5...
Seite 608
Register "Drucken" angezeigt. • Druckjob Historie: Die Jobprotokollliste wird auf dem Register "Drucken" angezeigt. Aktuelle Druckjobs/Druckjob Historie 3 Grundeinstellung Werksgrundstellung Hier geben Sie die Kopiereinstellungen an, die beim Zurück- setzen des Systems automatisch aktiviert werden. Aktuelle Eingaben/Werksgrundstellung 15-6 bizhub 500/420/360 (Phase 3)
Seite 609
Elemente wird unter "Bedienerprogramm <Administrator- einstellung>" auf Seite 16-3 beschrieben. Energie sparen, Ausgabe, AE-Belichtung, Auto Zoom (Vorlagenglas), Auto Zoom (ADF), Kassettenwahl bei APS AUS, Kassette f. Blatt/Deckblattzufuhr, Druckeinstellung für separaten Scan, Druckauftrag bei Kopiervorgang bizhub 500/420/360 (Phase 3) 15-7...
Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [1 System]. Der Bildschirm "Systemeinstellung" wird angezeigt. Berühren Sie [1 Sprachauswahl]. Der Bildschirm "Sprachauswahl" wird angezeigt. 15-8 bizhub 500/420/360 (Phase 3)
Seite 611
Berühren Sie die Taste für die gewünschte Sprache, um sie hervorzuheben. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Systemeinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-9...
Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [1 System]. Der Bildschirm "Systemeinstellung" wird angezeigt. Berühren Sie [2 Maßeinheiten]. Der Bildschirm "Maßeinheiten" wird angezeigt. 15-10 bizhub 500/420/360 (Phase 3)
Seite 613
Berühren Sie die Taste für die gewünschte Einheit, um sie hervorzuheben. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Systemeinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-11...
Geben Sie Papierformat und Papiertyp für die einzelnen Magazine an. Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [1 System] und anschließend [3 Papierkassetten]. Der Bildschirm "Papierkassetteneinstellung" wird angezeigt. 15-12 bizhub 500/420/360 (Phase 3)
Seite 615
Bedienerprogramm <Einstellungen> Berühren Sie [1 Papiertyp]. Der Bildschirm "Papiertyp" wird angezeigt. Berühren Sie die entsprechende Taste unter "Papierkassette" links im Bildschirm. Berühren Sie [Papiertyp]. Der Bildschirm "Papiertyp" wird angezeigt. bizhub 500/420/360 (Phase 3) 15-13...
Seite 616
Berühren Sie die Taste für den gewünschten Papiertyp, um sie hervorzuheben. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Papiertyp" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 15-14 bizhub 500/420/360 (Phase 3)
Hier geben Sie die Magazine und ihre Priorität für den automatischen Kassettenwechsel an. Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [1 System]. Der Bildschirm "Systemeinstellung" wird angezeigt. bizhub 500/420/360 (Phase 3) 15-15...
Seite 618
Bedienerprogramm <Einstellungen> Berühren Sie [3 Papierkassetten] und anschließend [2 Automatische Papierwahl]. Der Bildschirm "Papierkassette automatisch auswählen" wird angezeigt. 15-16 bizhub 500/420/360 (Phase 3)
Seite 619
Berühren Sie die entsprechende Magazintaste und anschließend [Auf] oder [Ab], um ihre Priorität zu ändern. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Papierkassetteneinstellung" wiederhergestellt. bizhub 500/420/360 (Phase 3) 15-17...
Seite 620
Bedienerprogramm <Einstellungen> Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 15-18 bizhub 500/420/360 (Phase 3)
Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [1 System]. Der Bildschirm "Systemeinstellung" wird angezeigt. Berühren Sie [3 Papierkassetten]. Der Bildschirm "Papierkassetteneinstellung" wird angezeigt. bizhub 500/420/360 (Phase 3) 15-19...
Seite 622
[Verhindern], um diese Funktion zu deaktivieren. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Papierkassetteneinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 15-20 bizhub 500/420/360 (Phase 3)
Magazin, das den bislang verwendeten Papiertyp enthält, und setzt den aktuellen Job fort, wenn ein Ersatzmagazin gefunden wird. Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [1 System]. Der Bildschirm "Systemeinstellung" wird angezeigt. bizhub 500/420/360 (Phase 3) 15-21...
Seite 624
Bedienerprogramm <Einstellungen> Berühren Sie [3 Papierkassetten]. Der Bildschirm "Papierkassetteneinstellung" wird angezeigt. Berühren Sie [4 Falsches Papierformat]. Der Bildschirm "Kassette/Papierformat keine Übereinstimmung" wird angezeigt. 15-22 bizhub 500/420/360 (Phase 3)
Seite 625
Option hervorzuheben. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Papierkassetteneinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-23...
Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [1 System]. Der Bildschirm "Systemeinstellung" wird angezeigt. Berühren Sie [3 Papierkassetten]. Der Bildschirm "Papierkassetteneinstellung" wird angezeigt. 15-24 bizhub 500/420/360 (Phase 3)
Seite 627
Sie [1-seitig] oder [2-seitig]. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Papierkassetteneinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-25...
Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [2 Display]. Der Bildschirm "Display Grundeinstellung" wird angezeigt. Berühren Sie [1 Jobliste EIN/AUS]. Der Bildschirm "Anzeige der Jobliste" wird angezeigt. 15-26 bizhub 500/420/360 (Phase 3)
Seite 629
Wählen Sie [Eingest. Wert] oder [Jobliste]. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Display Grundeinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-27...
Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [2 Display]. Der Bildschirm "Display Grundeinstellung" wird angezeigt. Berühren Sie [2 Kopierer]. Der Bildschirm "Kopiereinstellung" wird angezeigt. 15-28 bizhub 500/420/360 (Phase 3)
Seite 631
Bedienerprogramm <Einstellungen> Berühren Sie [Kopierer], um die Option hervorzuheben, und wählen Sie dann rechts im Bildschirm entweder [Taste [Nicht drehen]] oder [AUS]. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-29...
Druckjob ausgeführt wird, sodass der Benutzer den nächsten Job direkt reservieren kann. Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [2 Display]. Der Bildschirm "Display Grundeinstellung" wird angezeigt. 15-30 bizhub 500/420/360 (Phase 3)
Seite 633
Der Bildschirm "Voreinstellung Kopiererdisplay" wird angezeigt. Berühren Sie [Kopiererdisplay], um die Option hervorzuheben, und wählen Sie anschließend [EIN] oder [AUS] unter "Einstellung" rechts im Bildschirm. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-31...
Einige Tasten zur Auswahl von Funktionen werden im Basisbildschirm angezeigt. Die aktuellen Einstellungen sind hervorgehoben. Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [2 Display]. Der Bildschirm "Display Grundeinstellung" wird angezeigt. 15-32 bizhub 500/420/360 (Phase 3)
Seite 635
Bedienerprogramm <Einstellungen> Berühren Sie [7 Voreinstellung Kopierinitialdisp.]. Der Bildschirm "Voreinstellung Kopierinitialdisplay" wird angezeigt. Wählen Sie [Typ 1] oder [Typ 2] aus. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-33...
Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [2 Display]. Der Bildschirm "Display Grundeinstellung" wird angezeigt. Berühren Sie [8 Vorgabe Jobliste]. Der Bildschirm "Vorgabe Jobliste" wird angezeigt. 15-34 bizhub 500/420/360 (Phase 3)
Seite 637
Bedienerprogramm <Einstellungen> Wählen Sie [Aktuelle Druckjobs] oder [Druckjob Historie] aus. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 15-35...
Hinweis Folgende Einstellungen werden werksseitig als Standardwerte festgelegt: Grundeinstellungen: Druckmenge 001, 1-seitig/2-seitig 1>1, ADF ein, Bilddichte AE, Zoom 1.000, Automatische Papierwahl Ein Originale kombin: Seiten kombin. Aus, Originalrichtung Normal, Rand Auto Originalbildtyp: Text/Foto Anwendung: Aus 15-36 bizhub 500/420/360 (Phase 3)
Seite 639
Der Bildschirm "Grundeinstellung" wird angezeigt. Berühren Sie [Akt. Einstellung] oder [Werksteinstellung], um die Option hervorzuheben. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Einstellungen" wiederhergestellt. bizhub 500/420/360 (Phase 3) 15-37...
Seite 640
Bedienerprogramm <Einstellungen> Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 15-38 bizhub 500/420/360 (Phase 3)
Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [4 Kopierer]. Der Bildschirm "Kopierer" wird angezeigt. Berühren Sie [Auto Brosch. EIN b. Falzen/Heften]. Das Einstellungsmenü wird auf der rechten Seite des Bildschirms angezeigt. bizhub 500/420/360 (Phase 3) 15-39...
Seite 642
Berühren Sie entweder [Autom. Brosch festlegen] oder [AUS], um die Option hervorzuheben. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Hinweis Diese Einstellung ist nur bei Systemen mit Finisher FS-510 und Broschüreneinheit SD-502 verfügbar. 15-40 bizhub 500/420/360 (Phase 3)
8 auf 1 Bei Auswahl von [AUS]: nicht automatisch ausgewählt Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [4 Kopierer]. Der Bildschirm "Kopierer" wird angezeigt. bizhub 500/420/360 (Phase 3) 15-41...
Seite 644
Das Einstellungsmenü wird auf der rechten Seite des Bildschirms angezeigt. Berühren Sie entweder [Automatisch] oder [AUS], um die Option hervorzuheben. Für die einzelnen Modi sind Vergrößerungsfaktoren auszuwählen. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 15-42 bizhub 500/420/360 (Phase 3)
Bei Auswahl von [AUS]: Das System wählt den Ausgabemodus nicht automatisch aus. Drücken Sie [Bedienerprog./Zähler], um den Bildschirm "Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [4 Kopierer]. Der Bildschirm "Kopierer" wird angezeigt. bizhub 500/420/360 (Phase 3) 15-43...
Seite 646
Bedienerprogramm <Einstellungen> Berühren Sie [Intelligentes Sortieren]. Das Einstellungsmenü wird auf der rechten Seite des Bildschirms angezeigt. Berühren Sie entweder [EIN] oder [AUS], um die Option hervorzuheben. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 15-44 bizhub 500/420/360 (Phase 3)
"Bedienerprogramm" anzuzeigen. Berühren Sie [2 Einstellungen], um den Bildschirm Einstellungen aufzurufen. Berühren Sie [4 Kopierer]. Der Bildschirm "Kopierer" wird angezeigt. Berühren Sie [Drehung bei Vergrößerung]. Das Einstellungsmenü wird auf der rechten Seite des Bildschirms angezeigt. bizhub 500/420/360 (Phase 3) 15-45...
Seite 648
Bedienerprogramm <Einstellungen> Berühren Sie entweder [EIN] oder [AUS], um die Option hervorzuheben. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 15-46 bizhub 500/420/360 (Phase 3)
Die Administratoreinstellung kann erst nach Eingabe eines spezifischen Administratorkennworts vorgenommen werden. So greifen Sie auf den Bildschirm "Administratoreinstellung" zu Drücken Sie [Bedienerprog./Zähler] am Bedienfeld. Der Bildschirm "Bedienerprogramm" wird angezeigt. Berühren Sie [3 Administratoreinstellung]. Der Bildschirm "Administratorkennwort" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-3...
Seite 652
Bedienerprogramm <Administratoreinstellung> Geben Sie acht Ziffern des Administratorkennworts ein und berühren Sie [OK]. Daraufhin wird der Bildschirm "Administratoreinstellung" geöffnet. Legen Sie die einzelnen Funktionsoptionen fest. 16-4 bizhub 500/420/360 (Phase 3)
Verwendung von [OK], [Ende] und Auswahltasten. Berühren Sie [OK], um zum vorhergehenden Bildschirm zurückzukehren. Berühren Sie die gewünschte Auswahltaste im linken Teil des Bildschirms, um zum entsprechenden Bildschirm zu wechseln. Berühren Sie [Ende], um zum Basisbildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 16-5...
Ausführliche Informationen zu den im Modus "Benutzereinstellungen" möglichen Einstellungen finden Sie auf den entsprechenden Seiten im vorliegenden Kapitel "Administratoreinstellung". Details Informationen zur Einstellung "Sicherheitsstufe für Administrator" finden Sie unter "Sicherheitsstufe für Administrator" auf Seite 16-155. 16-6 bizhub 500/420/360 (Phase 3)
Einzustellendes Element/Beschreibung Standard 1 Systemeinstellung 1 Energie sparen (Stufe 1) Stromsparmodus 15 Min. (bizhub 500) Geben Sie die Zeitspanne an, die verstreichen muss, 1 Min. (bizhub 420/360) bevor der automatische Stromsparmodus aktiviert wird. 1 bis 240 Min. in Schritten von 1 Min.
Seite 674
Programmspeichers). 3 Job-Einstellungen einschränken Auftragspriorität ändern Zulassen Das Ändern der Druckreihenfolge zulassen/ver- weigern. Zulassen/Verweigern Aufträge anderer Benutzer löschen Verweigern Das Löschen von Jobs anderer Benutzer zulas- sen/verweigern, wenn Benutzerauthentifizie- rung am System durchgeführt wurde. Zulassen/Verweigern 16-26 bizhub 500/420/360 (Phase 3)
Seite 675
ADF-Rahmenlöschung: 0 bis 5 mm in Schritten 3 mm von 1 mm 3 Finisheranpassung 1 Position Mittelheftung 0,0 mm Passen Sie die Verschiebung der Position der Mittelheftung für die einzelnen Papierformate -5,0 bis 5,0 mm in Schritten von 0,5 mm bizhub 500/420/360 (Phase 3) 16-27...
Seite 676
Wählen Sie aus, dass die Einstellungen nach Orig.-Einstellung/Bindungs- Abschluss jedes einzelnen Jobs initialisiert wer- richtung: AUS den sollen. Daten nach Jobende zurück- • Hefter-Einstellung: EIN/AUS setzen: EIN • Orig.-Einstellung/Bindungsrichtung: EIN/AUS • Daten nach Jobende zurücksetzen: EIN/AUS 16-28 bizhub 500/420/360 (Phase 3)
Seite 677
• Kopieren: Zulassen/Verhindern • Scannen: Zulassen/Verhindern • Box: Zulassen/Verhindern Authentifizierung Öffentl. Benutzer Wählen Sie aus, ob der öffentliche Benutzer über den Benutzerauthentifizierungsbildschirm authentifiziert wird, wenn "Öffentlich. Benutzer" im Bildschirm "Allgemein" auf "Zulassen" ge- setzt ist. EIN/AUS bizhub 500/420/360 (Phase 3) 16-29...
Seite 678
Kass. 1/ Kass. 2/ Kass. 3/ Kass. 4/ LCT /Stapelanlage/ Spezialeinzug Bilddrehung APS/AMS Wenn die Magazine nur ein vom Original abweichendes Format enthalten, wird das Bild des Originals gedreht und an das Format des Kopierpapiers angepasst. APS/AMS/ APS/AMS/ Verkleinerg. 16-30 bizhub 500/420/360 (Phase 3)
Seite 679
Wählen Sie aus, ob ein Empfänger manuell in einem Empfängerbildschirm eingegeben werden kann. Zulassen/Verweigern Datenbericht drucken Wählen Sie aus, ob Daten zu einem Druckjob erfasst werden können. Ausführliche Informationen hierzu finden Sie in der Bedienungsanleitung zum IC-204. bizhub 500/420/360 (Phase 3) 16-31...
Seite 680
Zulassen Wählen Sie aus, ob es zulässig sein soll, dass Benut- zer die Zieladresse manuell eingeben. Zulassen/Verhindern 7 Zugriffskontrolle Funktionseinstellung 3 Netzwerk Funktionseinstellung Zulassen Die Nutzung einiger Netzwerkfunktionen kann aus Si- cherheitsgründen eingeschränkt werden. Zulassen/Verhindern 16-32 bizhub 500/420/360 (Phase 3)
Faxübertragung während des Stromsparmodus sofort die Rückkehr zum Stromsparmodus erfolgen soll. 0 Stromsparmodus: 1 bis 240 min. in Schritten von 1 Min.; Standardwert 15 Min. (bizhub 500)/ 1 Min. (bizhub 420/360) 0 Der Stromsparmodus funktioniert nicht, wenn die für den Stromsparmodus angegebene Zeitspanne den Wert für "Ruhezustand"...
Seite 682
Bedienerprogramm <Administratoreinstellung> Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung] und anschließend [1 Energiesparen]. Der Bildschirm "Energiespareinstellung" wird angezeigt. 16-34 bizhub 500/420/360 (Phase 3)
Seite 683
Stromsparmodus" aufzurufen. Geben Sie über die Bedienfeldtastatur die gewünschte Zeitspanne ein. – Berühren Sie [OK], um die Einstellung abzuschließen, oder [Abbr.], um die vorherige Einstellung wiederherzustellen. In beiden Fällen wird der Bildschirm "Energiespareinstellung" wiederhergestellt. bizhub 500/420/360 (Phase 3) 16-35...
Seite 684
Berühren Sie [Ruhezustand], um den Bildschirm "Einstellung für Ruhezustand" aufzurufen. Geben Sie über die Bedienfeldtastatur die gewünschte Zeitspanne ein. – Berühren Sie [OK], um die Einstellung abzuschließen, oder [Abbr.], um die vorherige Einstellung wiederherzustellen. In beiden Fällen wird der Bildschirm "Energiespareinstellung" wiederhergestellt. 16-36 bizhub 500/420/360 (Phase 3)
Seite 685
Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Hinweis Auf die Einstellungen für "Stromsparmodus" und "Ruhezustand" können Sie auch über den Bildschirm für Benutzereinstellungen zugreifen, wenn die Sicherheitsstufe für Administrator auf Stufe 1 oder Stufe 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-37...
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [2 Ausgabeeinstellung] und anschließend [2 Ausgabefach]. Der Bildschirm "Ausgabefach-Einstellung" wird angezeigt. 16-38 bizhub 500/420/360 (Phase 3)
Seite 687
Ausgabefach auszuwählen. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Ausgabeeinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 16-39...
Seite 688
Diese Einstellung ist nur verfügbar, wenn das System mit dem optionalen Finisher FS-510/FS-511 oder der Zweifachablage JS-502 ausgestattet ist. Hinweis Die Ausgabeeinstellung ist auch über den Bildschirm für Benutzereinstellung verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 2 gesetzt ist. 16-40 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [2 Ausgabeeinstellung] und anschließend [4 Jobweiser Versatz]. Daraufhin wird der Bildschirm "Einstellung des jobweisen Versatzes" geöffnet. bizhub 500/420/360 (Phase 3) 16-41...
Seite 690
Die Standardeinstellung ist EIN. Berühren Sie [OK], um die Einstellung abzuschließen. – Zum Abbruch der Änderung berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Systemeinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-42 bizhub 500/420/360 (Phase 3)
(Zeitzone) für die Systemuhr an. Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung] und anschließend [3 Datum/Uhrzeit]. Der Bildschirm "Datum/Uhrzeit-Einstellung" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-43...
Seite 692
Weltzeit drei Stunden zurückliegt). Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Systemeinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-44 bizhub 500/420/360 (Phase 3)
Seite 693
Bedienerprogramm <Administratoreinstellung> Hinweis Die Datum/Uhrzeit-Einstellung ist auch über den Bildschirm für Benutzereinstellungen verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-45...
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung] und anschließend [4 Sommer- /Winterzeit]. Der Bildschirm "Uhrzeiteinstellung Sommer-/Winterzeit" wird angezeigt. 16-46 bizhub 500/420/360 (Phase 3)
Seite 695
Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Hinweis Die Sommerzeit-Einstellung ist auch über den Bildschirm für Benutzereinstellungen verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-47...
Wenn das System keine Stromzufuhr hat, funktioniert der Wochentimer nicht. Die Einstellungsdaten, wie beispielsweise Aktivierungs- /Deaktivierungszeit, bleiben jedoch gespeichert. - Netzschalter und Ein-/Ausschalter sind eingeschaltet. - Das aktuelle Datum und die aktuelle Uhrzeit sind korrekt eingestellt. 16-48 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [5 Wochentimereinstellung] und anschließend [1 Wochentimer]. Der Bildschirm "Wochentimer" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-49...
Seite 698
Hauptnetzschalter und dem Ein-/Ausschalter ein bzw. aus. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Wochentimereinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-50 bizhub 500/420/360 (Phase 3)
0 Durch Festlegen der Aktivierungs- und Deaktivierungszeit wird die Stromzufuhr am betreffenden Tag nicht eingeschaltet. Um die Stromzufuhr einzuschalten, geben Sie die Tage, an denen der Timer aktiv sein soll, im nächsten Bildschirm (Datum) an. bizhub 500/420/360 (Phase 3) 16-51...
Seite 700
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [5 Wochentimereinstellung] und anschließend [2 Uhrzeit]. Der Bildschirm "Uhrzeit" wird angezeigt. 16-52 bizhub 500/420/360 (Phase 3)
Seite 701
Drücken Sie [C (Löschen)] am Bedienfeld, um die Aktivierungs- und Deaktivierungszeit am ausgewählten Wochentag zu löschen. – Berühren Sie [Einstellung alle Timer], nachdem Sie die Aktivierungs- und Deaktivierungszeit für einen Tag eingegeben haben, um sie für alle Tage zusammen einzugeben. bizhub 500/420/360 (Phase 3) 16-53...
Seite 702
Bedienerprogramm <Administratoreinstellung> Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Wochentimereinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-54 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [5 Wochentimereinstellung] und anschließend [3 Datum]. Der Bildschirm "Datum" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-55...
Seite 704
Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Wochentimereinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Hinweis Die Standardeinstellung ist "EIN" für Montag bis Samstag und "AUS" für Sonntag. 16-56 bizhub 500/420/360 (Phase 3)
Durch die Wochentimerfunktion wird das System einmal täglich ein- und ausgeschaltet. Mit Hilfe der Option "Pausenzeit festlegen" kann die Stromzufuhr unterbrochen und gemäß der Wochentimer-Einstellung wieder eingeschaltet werden. Nur ein abweichendes Intervall kann programmiert werden. Der Standardwert dieser Einstellung ist AUS. bizhub 500/420/360 (Phase 3) 16-57...
Seite 706
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [5 Wochentimereinstellung] und anschließend [4 Pausenzeit festlegen]. Der Bildschirm "Pausenzeit festlegen" wird angezeigt. 16-58 bizhub 500/420/360 (Phase 3)
Seite 707
Bei Auswahl von [AUS] ist die Funktion deaktiviert. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Wochentimereinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 16-59...
Mit dieser Funktion kann das System vorübergehend aktiviert werden, während es durch die Wochentimer-Funktion deaktiviert ist. Wenn Sie ein Kennwort für diese Funktion festlegen, können Sie das System nutzen, indem Sie das angegebene Kennwort nach Drücken der Taste [Energie sparen] am Bedienfeld eingeben. 16-60 bizhub 500/420/360 (Phase 3)
Seite 709
Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [5 Wochentimereinstellung] und anschließend [5 Kennw. f. außerregulären Betrieb]. Der Bildschirm "Kennwort für Timer Unterbrechung" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-61...
Seite 710
Geben Sie über die Bedienfeldtastatur das gewünschte Kennwort ein. Maximal acht Zeichen können eingegeben werden. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Wochentimereinstellung" wiederhergestellt. 16-62 bizhub 500/420/360 (Phase 3)
Seite 711
Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Hinweis Falls kein Kennwort angegeben wurde, ist die vorübergehende Nutzung des Systems durch Drücken der Taste [Energie sparen] am Bedienfeld und Berühren vom [OK] im Bildschirm zur Eingabe des Kennworts möglich. bizhub 500/420/360 (Phase 3) 16-63...
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [6 Benutzerzugriff einschränken] und anschließend [1 Programmspeicher einschränken]. Der Bildschirm "Programmspeicher einschränken" wird angezeigt. 16-64 bizhub 500/420/360 (Phase 3)
Seite 713
Um die Sperre aufzuheben, berühren Sie die Schaltfläche erneut. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Benutzerzugriff einschränken" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 16-65...
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [6 Benutzerzugriff einschränken] und anschließend [2 Programmspeicher löschen]. Der Bildschirm "Programmspeicher löschen" wird angezeigt. 16-66 bizhub 500/420/360 (Phase 3)
Seite 715
Alle registrierten Jobs sind - unabhängig von der Sperrmarkierung - auf diese Weise zu löschen. Beachten Sie, dass ein einmal gelöschter Job nicht wiederhergestellt werden kann. Es können bis zu 30 Jobs gespeichert werden. Blättern Sie mit Hilfe des Aufwärts-/Abwärtspfeils zum gewünschten Job. bizhub 500/420/360 (Phase 3) 16-67...
Benutzerauthentifizierung auf dem System durchgeführt wurde. Adressenspeicher ändern: manuelle Eingabe von Empfängeradressen im Scannerbildschirm zulassen/verweigern. Zoomfaktor ändern: Ändern bereits programmierter Vergrößerungsfaktoren zulassen/verweigern. Ändern der "Von" Adresse: Ändern der Absenderadresse zulassen/verhindern. Overlay ändern: Löschen eines gespeicherten Bildes zulassen/verhindern. 16-68 bizhub 500/420/360 (Phase 3)
Seite 717
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [6 Benutzerzugriff einschränken] und anschließend [3 Job-Einstellungen einschränken]. Der Bildschirm "Job-Einstellungen einschränken" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-69...
Seite 718
Bedienerprogramm <Administratoreinstellung> Berühren Sie die gewünschte Option, um sie hervorzuheben, und wählen Sie anschließend rechts im Bildschirm [Zulassen] oder [Verweigern] aus. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-70 bizhub 500/420/360 (Phase 3)
Erhöhen oder verringern Sie die neun Dichtestufen, die im Basisbildschirm manuell ausgewählt werden können, um jeweils drei Stufen. Diese Funktion kann zusätzlich zu der Standardeinstellung (Text/Foto) auch auf die übrigen drei Originalbildtypen (Foto, Text, Druckbild) angewendet werden. bizhub 500/420/360 (Phase 3) 16-71...
Seite 720
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [7 Expertenmodus] und anschließend [1 AE-Belichtung]. Der Bildschirm "Original Image Density Shift" wird angezeigt. 16-72 bizhub 500/420/360 (Phase 3)
Seite 721
Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Hinweis Die Originalbilddichte ist auch über den Bildschirm für Benutzereinstellung verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-73...
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [7 Expertenmodus] und anschließend [2 Löschmodus]. Der Bildschirm "Löschmodus" wird angezeigt. 16-74 bizhub 500/420/360 (Phase 3)
Seite 723
[Keine Löschung, wenn e1,0 gewählt]: Wird bei jedem Vergrößerungsfaktor außer e1,0 angewendet. – Berühren Sie [OK], um die Einstellung abzuschließen, oder [Abbr.], um die Änderung zurückzunehmen. In beiden Fällen wird der Bildschirm "Bildfreien Bereich löschen" wiederhergestellt. bizhub 500/420/360 (Phase 3) 16-75...
Seite 724
[Dunkel], um die gewünschte Stufe hervorzuheben. Berühren Sie [Std.], um den Standardwert wiederherzustellen. – Berühren Sie [OK], um die Einstellung abzuschließen, oder [Abbr.], um die Änderung zurückzunehmen. In beiden Fällen wird der Bildschirm "Bildfreien Bereich löschen" wiederhergestellt. 16-76 bizhub 500/420/360 (Phase 3)
Seite 725
5 mm Löschbereich anzugeben. – Um diese Funktion zu deaktivieren, geben Sie 0 mm als Löschumfang an. – Die Einstellung tritt sofort in Kraft. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 16-77...
0 Führen Sie Schritt 1-2-3-7-8 für die Position Mittelheftung aus. Führen Sie Schritt 1-2-4-7-8 für die Position Mittelfalz aus. Führen Sie Schritt 1-2-5-7-8 für die horizontale Lochposition aus. Führen Sie Schritt 1-2-6-7-8 für "Bauschbildung Locheinheit" aus. 16-78 bizhub 500/420/360 (Phase 3)
Seite 727
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [7 Expertenmodus] und anschließend [3 Finisheranpassung]. Der Bildschirm "Finisheranpassung" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-79...
Seite 728
Heftposition rechts von der Mitte liegt (Bereich: 0,5 mm ~ 5,0 mm). Berühren Sie [–], wenn sie links von der Mitte liegt (Bereich: –0,5 mm ~ –5,0 mm). – Wiederholen Sie diesen Vorgang, bis ein zufrieden stellendes Ergebnis erreicht wird. 16-80 bizhub 500/420/360 (Phase 3)
Seite 729
Falzposition rechts von der Mitte liegt (Bereich: 0,5 mm ~ 5,0 mm). Berühren Sie [–], wenn sie links von der Mitte liegt (Bereich: –0,5 mm ~ –5,0 mm). – Wiederholen Sie diesen Vorgang, bis ein zufrieden stellendes Ergebnis erreicht wird. bizhub 500/420/360 (Phase 3) 16-81...
Seite 730
Justagewerts nach rechts zu verschieben (Bereich: 0,5 mm ~ 5,0 mm). Berühren Sie [–], wenn sie links von der Mitte liegt (Bereich: –0,5 mm ~ –5,0 mm). – Wiederholen Sie diesen Vorgang, bis ein zufrieden stellendes Ergebnis erreicht wird. 16-82 bizhub 500/420/360 (Phase 3)
Seite 731
Berühren Sie [+] oder [–], um den Justagewert zu ändern, falls kein zufrieden stellendes Ergebnis erzielt wurde. Ein zu hoher Justagewert kann eine Falte am Papierende bewirken. – Wiederholen Sie diesen Vorgang, bis ein zufrieden stellendes Ergebnis erreicht wird. bizhub 500/420/360 (Phase 3) 16-83...
Seite 732
Bedienerprogramm <Administratoreinstellung> Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Expertenmodus" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-84 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [8 Listen/Zähler] und anschließend [1 Managementlisten drucken]. Der Bildschirm "Managementlisten drucken" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-85...
Seite 734
Simplex/Duplex zum Drucken der Liste aus und drücken Sie anschließend am Bedienfeld [Start]. Um den Druck abzubrechen, drücken Sie [Stopp]. Berühren Sie [OK], um zum Bildschirm "Listen/Zähler" zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. 16-86 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [8 Listen/Zähler] und anschließend [2 Zähler für Papierformat/-typ]. Der Bildschirm "Zähler für Papierformat/-typ" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-87...
Seite 736
Berühren Sie die Zahl, um den Zähler zu löschen oder die Einstellung zu ändern. Berühren Sie [Einstell. ändern], um die Einstellung zu ändern. – Berühren Sie die Taste für den gewünschten Papiertyp, um sie hervorzuheben. 16-88 bizhub 500/420/360 (Phase 3)
Seite 737
Um das Papierformat zu ändern, berühren Sie [Papierformat] und anschließend die entsprechende Taste, um sie hervorzuheben. – Berühren Sie [OK], um den Bestätigungsbildschirm aufzurufen. Berühren Sie [Ja]. Um die Änderung zu verwerfen, berühren Sie [Nein]. bizhub 500/420/360 (Phase 3) 16-89...
Seite 738
Bedienerprogramm <Administratoreinstellung> Berühren Sie [Zähler löschen], um den Zähler zu löschen. – Der Bestätigungsbildschirm wird angezeigt. – Berühren Sie [Ja], um den Zähler zu löschen. Zum Abbruch des Löschvorgangs berühren Sie [Nein]. 16-90 bizhub 500/420/360 (Phase 3)
Diese Funktion wird als "System Grundstellung" bezeichnet. Über diese Einstellung geben Sie den Prioritätsmodus und die Zeitspanne bis zur Anzeige des Prioritätsmodusbildschirms am Touch Display an. Standardmäßig wechselt das System nach einer Minute Inaktivität zum Kopiermodus und zeigt den Basisbildschirm an. bizhub 500/420/360 (Phase 3) 16-91...
Seite 740
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [9 Rücksetzung] und anschließend [1 System]. Der Bildschirm "System Grundstellung" wird angezeigt. 16-92 bizhub 500/420/360 (Phase 3)
Seite 741
Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Hinweis Wenn unter "System Grundstellung" die Option "AUS" gewählt wurde, wird der Modus "Anzeige vergrössern" nicht deaktiviert, während "Benutzerauthentifizierung/ Kostenstelle (EKC)" innerhalb einer Minute deaktiviert wird. bizhub 500/420/360 (Phase 3) 16-93...
Aktivität am Touch Display oder Bedienfeld automatisch die als Grundeinstellung angegebenen Kopierer-/Scannereinstellungen wiederhergestellt. Geben Sie über diese Einstellung die Zeitspanne bis zur Aktivierung der automatischen Rücksetzung an. Standardmäßig aktiviert das System die automatische Rücksetzung nach einer Minute. 16-94 bizhub 500/420/360 (Phase 3)
Seite 743
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [9 Rücksetzung] und anschließend [2 Modus]. Der Bildschirm "Modus zurücksetzen" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-95...
Seite 744
Wenn Sie [AUS] berühren, ist die automatische Rücksetzung nicht aktiviert. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Rücksetzung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-96 bizhub 500/420/360 (Phase 3)
Bedingungen werden zurückgesetzt. Hinweis Das System fasst folgende Fälle als Benutzerwechsel auf (bei Wechsel der Kostenstelle): - Wenn der optionale Steckzähler bzw. die Magnetkarte des Controllers entfernt wird. - Wenn nach Einstellung von "Benutzerauthentifizierung/Kostenstelle" [Code] gedrückt wird. bizhub 500/420/360 (Phase 3) 16-97...
Seite 746
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [9 Rücksetzung] und anschließend [3 Job]. Der Bildschirm "Job zurücksetzen" wird angezeigt. 16-98 bizhub 500/420/360 (Phase 3)
Seite 747
Einstellungsmenü auf der rechten Seite des Bildschirms aufzurufen. – Wählen Sie [Rücksetzen] aus, um die bisherigen Jobeinstellungen bei Einlegen eines Originals in den ADF zu initialisieren. Bei jedem Einlegen des Originaldokuments in den ADF müssen Kopiereinstellungen angegeben werden. bizhub 500/420/360 (Phase 3) 16-99...
Seite 748
"Nächster Job" aufzurufen. – Berühren Sie die Taste, die Sie bearbeiten wollen. Das Einstellungsmenü wird rechts im Bildschirm angezeigt. Wählen Sie jeweils [EIN] oder [AUS]. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-100 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [1 Systemeinstellung], [9 Rücksetzung] und anschließend [4 Autom. Systemrücksetzung Testkopie]. Der Bildschirm "Automatische Systemrücksetzung bei Testkopie" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-101...
Seite 750
Wählen Sie [EIN] oder [AUS]. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Rücksetzung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-102 bizhub 500/420/360 (Phase 3)
E-Mail-Adresse zur Anzeige im Hilfebildschirm registrieren. Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [2 Administrator-/Geräteeinstellung] und anschließend [1 Administratorregistrierung]. Der Bildschirm "Administratorregistrierung" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-103...
Seite 752
5 Stellen, falls sie weniger als fünf Stellen umfasst. Der erste eingegebene Bindestrich wird im Hilfebildschirm als Leerzeichen angezeigt. – Bei der Eingabe wird die zuerst eingegebene Ziffer hinten angezeigt und bei Eingabe der nächsten Ziffer nach links verschoben. 16-104 bizhub 500/420/360 (Phase 3)
Seite 753
Bildschirm zurückzukehren. Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Administrator- /Geräteeinstellung" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 16-105...
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [2 Administrator-/Geräteeinstellung] und anschließend [2 Geräteadresse eingeben]. Der Bildschirm "Geräteadresse eingeben" wird angezeigt. 16-106 bizhub 500/420/360 (Phase 3)
Seite 755
Berühren Sie [Name], um den Bildschirm zur Eingabe des Gerätenamens aufzurufen. Geben Sie über die Touch Display-Tastatur den Gerätenamen ein. Maximal acht Zeichen, einschließlich Bindestrich (-), können eingegeben werden. – Berühren Sie [OK], um die Einstellung zu beenden und zum vorherigen Bildschirm zurückzukehren. bizhub 500/420/360 (Phase 3) 16-107...
Seite 756
Geben Sie die E-Mail-Adresse des Systems über die Touch Display-Tastatur ein. – Berühren Sie [OK], um die Einstellung zu beenden und zum vorherigen Bildschirm zurückzukehren. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-108 bizhub 500/420/360 (Phase 3)
Ist ein Authentifizierungsmodus aktiviert, wird der Authentifizierungsbildschirm während des Standby-Modus angezeigt. Um das System nutzen zu können, muss ein Benutzername mit Kennwort eingegeben werden. Ausführliche Informationen hierzu finden Sie unter "Durchführen der Authentifizierung" auf Seite 3-45. bizhub 500/420/360 (Phase 3) 16-109...
Seite 758
Diese Konstellation eignet sich, wenn das System von mehreren Mitarbeitern genutzt wird, die jeweils mehrere Funktionen ausüben, für die separate Gesamtwerte zu ermitteln sind. Mit dieser Einstellung können Gesamtwerte für jeden Angestellten (Anwender) und für jede Aufgabe der Angestellten (jede Kostenstelle) erfasst werden. 16-110 bizhub 500/420/360 (Phase 3)
0 "Authentifizierungsverf. f. Kostenstelle (E.K.C.)" ist nicht verfügbar, wenn "Kostenstelle (E.K.C)" auf "AUS" gesetzt ist. 0 "Authentifizierung für Benutzer/Kostenst. (EKC)" und "Anzahl Benutzerzähler" sind nicht verfügbar, wenn "Benutzerauthentifizierung" oder "Kostenstelle (E.K.C)" auf "AUS" gesetzt ist. bizhub 500/420/360 (Phase 3) 16-111...
Seite 760
Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C] und anschließend [1 Allgemein]. Daraufhin wird der Bildschirm "Allgemein" angezeigt. Nehmen Sie die Einstellung für Benutzerauthentifizierung vor. 16-112 bizhub 500/420/360 (Phase 3)
Seite 761
Bildschirm "Externe Server-Authentifizierung" aufzurufen. Berühren Sie [Active Directory], um den Bildschirm "Active Directory" aufzurufen. Berühren Sie die gewünschte Registrierungstaste (1~20), um sie hervorzuheben, und anschließend [Registration]. Geben Sie den gewünschten Standarddomänennamen über die Bildschirmtastatur ein. bizhub 500/420/360 (Phase 3) 16-113...
Seite 762
Berühren Sie [Ein (extern. Server)] und anschließend [NTLMv1] oder [NTLMv2]. Berühren Sie [Standard-Domänenname], um den gewünschten Standard-Domänennamen einzugeben, kehren Sie wie oben beschrieben zum Bildschirm "Allgemein" zurück und fahren Sie mit dem nächsten Schritt fort. 16-114 bizhub 500/420/360 (Phase 3)
Seite 763
Wählen Sie [EIN] um die Einstellung "Kostenstelle (E.K.C)" zu aktivieren, oder [AUS], um sie zu deaktivieren. Nehmen Sie die Einstellung für "Authentifizierungsverf. f. Kostenstelle (E.K.C.)" vor. – Berühren Sie [Name/Kennwort für Kostenstelle (E.K.C.)] oder [Nur Kennwort], um die Option hervorzuheben. bizhub 500/420/360 (Phase 3) 16-115...
Seite 764
Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Benutzerauthentifizierung/ Kostenstelle (E.K.C)" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-116 bizhub 500/420/360 (Phase 3)
- Kopieren - Scannen - Fax - Drucken (Druck über Drucker) - Drucken (Ändern von auf der Festplatte gespeicherten Dokumenten) - Aus Box drucken/scannen/Fax senden 0 Die Benutzerregistrierung ist nicht verfügbar, wenn Benutzerauthentifizierung deaktiviert ist. bizhub 500/420/360 (Phase 3) 16-117...
Seite 766
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C], [2 Benutzerauthentifizierung] und anschließend [1 Administrative Einstellungen]. Der Bildschirm "Administrative Einstellungen" wird angezeigt. 16-118 bizhub 500/420/360 (Phase 3)
Seite 767
Bedienerprogramm <Administratoreinstellung> Berühren Sie [Benutzernamenliste]. – Wählen Sie [EIN] oder [AUS] unter "Einstellung" rechts im Bildschirm. Berühren Sie [Berechtigung für Standardfunktionen]. Der Bildschirm "Berechtigung für Standardfunktionen" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-119...
Seite 768
Wählen Sie für die einzelnen Funktionen [Zulassen] oder [Verhindern] aus. Berühren Sie [Authentifizierung öffentl. Benutzer]. – Wählen Sie [EIN] oder [AUS] im Bildschirm "Administrative Einstellungen" aus. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-120 bizhub 500/420/360 (Phase 3)
Sie die bei der Zählerzuordnung angegebene Anzahl Kostenstellen registrieren. 0 Wenn externe Serverauthentifizierung aktiviert ist, erfolgt eine automatische Registrierung bei "Benutzerregistrierung". Wenn die Registrierung im Voraus erfolgt, können Sie Funktionsberechtigungen festlegen. 0 Wenn [Entf] berührt wird, werden die ausgewählten Benutzerinformationen gelöscht. bizhub 500/420/360 (Phase 3) 16-121...
Seite 770
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C], [2 Benutzerauthentifizierung] und anschließend [2 Benutzerregistrierung]. Der Bildschirm "Benutzerregistrierung" wird angezeigt. 16-122 bizhub 500/420/360 (Phase 3)
Seite 771
– Benutzernamen können maximal 64 alphanumerische Zeichen umfassen. Berühren Sie [Benutzer Passwort], um den Bildschirm "Benutzer Passwort" aufzurufen, geben Sie das Kennwort ein und berühren Sie [OK]. – Kennwörter können maximal 64 alphanumerische Zeichen umfassen. bizhub 500/420/360 (Phase 3) 16-123...
Seite 772
Bei Auswahl von [Alle Benutzer] werden die aktuellen Einstellungen für andere Benutzerregistrierungen übernommen. Bei Auswahl von [Alle Benutzer] und zweimaligem Berühren von [OK] wird eine Datenverarbeitungsmeldung angezeigt, und der maximal zulässige Wert wird für alle Benutzer festgelegt. 16-124 bizhub 500/420/360 (Phase 3)
Seite 773
– Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Benutzerregistrierung" wiederhergestellt. Berühren Sie [OK], um zum Bildschirm "Benutzerauthentifizierung" zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. bizhub 500/420/360 (Phase 3) 16-125...
Druckseiten. - Scanner Total: Gesamtanzahl der mit dem Scanner gescannten und gedruckten Seiten. Großformat: Gesamtanzahl der mit dem Scanner gescannten und großformatig gedruckten Seiten. 0 Wenn externe Serverauthentifizierung aktiviert ist, ist automatisch der Benutzerzähler aktiv. 16-126 bizhub 500/420/360 (Phase 3)
Seite 775
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C], [2 Benutzerauthentifizierung] und anschließend [3 Benutzerzähler]. Der Bildschirm "Benutzerzähler" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-127...
Seite 776
Benutzer gelöscht. Wenn [Zähler löschen] berührt wird, wird ein Bestätigungsbildschirm angezeigt. Wird [Ja] im Bestätigungsbildschirm berührt, wird der Zähler für den angezeigten Benutzer gelöscht. Der Wert für "Limit" wird nicht gelöscht. Berühren Sie [OK], um zum Bildschirm "Benutzerauthentifizierung" zurückzukehren. 16-128 bizhub 500/420/360 (Phase 3)
Kostenstellennamen, Kennwörter und die maximal zulässige Anzahl Druckseiten können für die einzelnen Kostenstellen, die dieses System nutzen, festgelegt werden. Im folgenden Abschnitt wird beschrieben, wie die Kostenstellen- Authentifizierung auf [Name/Kennwort für Kostenstelle (E.K.C.)] gesetzt werden kann. bizhub 500/420/360 (Phase 3) 16-129...
Seite 778
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C], [3 Kostenstelle (EKC)] und anschließend [1 Kostenstelle (EKC) registrieren]. Der Bildschirm "Kostenstelle (EKC) registrieren" wird angezeigt. 16-130 bizhub 500/420/360 (Phase 3)
Seite 779
(maximal 20 alphanumerische Zeichen) ein und berühren Sie [OK]. – Wenn die Authentifizierungsmethode auf [Name/Kennwort für Kostenstelle (E.K.C.)] gesetzt ist, kann nicht derselbe Kostenstellenname registriert werden. – Wenn [Entf] berührt wird, werden die ausgewählten Kostenstelleninformationen gelöscht. bizhub 500/420/360 (Phase 3) 16-131...
Seite 780
Kennwörter nicht verwendet werden: ein mit dem bereits festgelegten aktuellen Kennwort identisches Kennwort aus einem Zeichen bestehende Kennwörter Beispiel: "11111111" weniger als acht Zeichen umfassende Kennwörter Berühren Sie [Limit einstellen]. Der Bildschirm "Limit einstellen" wird angezeigt. 16-132 bizhub 500/420/360 (Phase 3)
Seite 781
Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Kostenstelle registrieren" wiederhergestellt. Berühren Sie [OK], um zum Bildschirm "Kostenstelle (EKC)" zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. bizhub 500/420/360 (Phase 3) 16-133...
Total: Gesamtanzahl der mit dem Drucker erstellten Druckseiten. Großformat: Die Gesamtanzahl der mit dem Drucker erstellten großformatigen Druckseiten. - Scanner Total: Gesamtanzahl der mit dem Scanner gescannten und gedruckten Seiten. Großformat: Gesamtanzahl der mit dem Scanner gescannten und großformatig gedruckten Seiten. 16-134 bizhub 500/420/360 (Phase 3)
Seite 783
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C], [3 Kostenstelle (EKC)] und anschließend [2 Kostenstellenzähler (EKC)]. Der Bildschirm "Kostenstellenzähler (EKC)" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-135...
Seite 784
Kostenstellen berührt wird, wird der Zähler für die angezeigte Kostenstelle gelöscht. Wenn [Zähler löschen] berührt wird, wird ein Bestätigungsbildschirm angezeigt. Wird [Ja] im Bestätigungsbildschirm berührt, wird der Zähler für die angezeigte Kostenstelle gelöscht. Der Wert für "Limit" wird nicht gelöscht. 16-136 bizhub 500/420/360 (Phase 3)
Seite 785
Bedienerprogramm <Administratoreinstellung> Berühren Sie [OK], um zum Bildschirm "Kostenstelle (EKC)" zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. bizhub 500/420/360 (Phase 3) 16-137...
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C.] und anschließend [4 Drucken ohne Authentifizierung]. Der Bildschirm "Ohne Authentifizierung drucken" wird angezeigt. 16-138 bizhub 500/420/360 (Phase 3)
Seite 787
Berühren Sie [OK], um die Einstellung abzuschließen. – Um die Änderung zurückzunehmen, berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Benutzerauthentifizierung/ Kostenstelle (E.K.C)" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. bizhub 500/420/360 (Phase 3) 16-139...
[Kostenstelle (EKC)] ist auf [AUS] gesetzt. Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [4 Benutzerauthentifizierung/E.K.C] und anschließend [5 Zählerliste]. Der Bildschirm "Zählerliste" wird angezeigt. 16-140 bizhub 500/420/360 (Phase 3)
Seite 789
Bedienerprogramm <Administratoreinstellung> Wählen Sie das gewünschte Papiermagazin zum Drucken der Liste im Bildschirm "Zählerliste" aus. Berühren Sie [OK], um zum Bildschirm "Benutzerauthentifizierung/E.K.C." zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. bizhub 500/420/360 (Phase 3) 16-141...
Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [6 Kopierer]. Der Bildschirm "Kopierer" wird angezeigt. Berühren Sie [Auto Zoom Vorlagenglas] im Bildschirm "Kopierer". Wählen Sie [EIN] oder [AUS] unter "Einstellung" rechts im Bildschirm aus. 16-142 bizhub 500/420/360 (Phase 3)
Seite 791
Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. Hinweis Die Einstellung "Auto Zoom (Vorlagenglas)" ist auch über den Bildschirm für Benutzereinstellungen verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe1 oder 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-143...
Berühren Sie [Auto Zoom ADF] im Bildschirm "Kopierer". Wählen Sie [EIN] oder [AUS] unter "Einstellung" rechts im Bildschirm aus. Berühren Sie [OK], um zum Bildschirm "Administratoreinstellung" zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. 16-144 bizhub 500/420/360 (Phase 3)
Seite 793
Bedienerprogramm <Administratoreinstellung> Hinweis Die Einstellung "Auto Zoom ADF" ist auch über den Bildschirm für Benutzereinstellungen verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 1 oder 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-145...
Berühren Sie [Kassettenwahl bei APS AUS] im Bildschirm "Kopierer". Wählen Sie [Kass. bevor APS aktiv] oder [Standardkassette] unter "Einstellung" rechts im Bildschirm aus. – [Kass. bevor APS aktiv]: Das vor der Angabe von APS ausgewählte Magazin wird verwendet. 16-146 bizhub 500/420/360 (Phase 3)
Seite 795
Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. Hinweis Die Einstellung "Kassettenwahl bei APS AUS" ist auch über den Bildschirm für Benutzereinstellungen verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 1 oder 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-147...
Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [6 Kopierer]. Der Bildschirm "Kopierer" wird angezeigt. Berühren Sie [Kassette f. Blatt/Deckblattzufuhr] im Bildschirm "Kopierer". Der Bildschirm "Kassettenauswahl für Blatt/Deckblattzufuhr" wird angezeigt. 16-148 bizhub 500/420/360 (Phase 3)
Seite 797
Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. Hinweis Die Einstellung "Kassette f. Blatt/Deckblattzufuhr" ist auch über den Bildschirm für Benutzereinstellungen verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 1 oder 2 gesetzt ist. bizhub 500/420/360 (Phase 3) 16-149...
Berühren Sie [Bilddrehung] im Bildschirm "Kopierer". Wählen Sie [APS/AMS] oder [APS/AMS/Verkleinerg.] unter "Einstellung" rechts im Bildschirm aus. Berühren Sie [OK], um zum Bildschirm "Administratoreinstellung" zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. 16-150 bizhub 500/420/360 (Phase 3)
Sie [Druckauftrag bei Kopiervorgang]. Wählen Sie die gewünschte Bedingung unter "Einstellung" auf der rechten Seite aus. – [Annehmen]: Druckdaten annehmen und den Druckvorgang sofort starten. – [AUS (Drucken deaktiviert)]: Druckdaten annehmen und Druckvorgang nach Abschluss des Kopiervorgangs starten. bizhub 500/420/360 (Phase 3) 16-151...
Seite 800
Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. Hinweis Die Einstellung "Druckauftrag bei Kopiervorgang" ist auch über den Bildschirm für Benutzereinstellungen verfügbar, wenn die Sicherheitsstufe für Administrator bei den Administratoreinstellungen auf Stufe 2 gesetzt ist. 16-152 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [9 Sicherheit] und anschließend [1 Administratorkennwort]. Daraufhin wird der Bildschirm "Administrator-Kennworteingabe" angezeigt. bizhub 500/420/360 (Phase 3) 16-153...
Seite 802
Geben Sie das neue Kennwort zur Bestätigung erneut ein und berühren Sie anschließend [OK]. Oder berühren Sie [Abbr.], um die Änderung zurückzunehmen. In beiden Fällen wird der Bildschirm "Sicherheit" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-154 bizhub 500/420/360 (Phase 3)
Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [9 Sicherheit] und anschließend [3 Sicherheitsstufe für Administrator]. Der Bildschirm "Sicherheitsstufe für Administrator" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-155...
Seite 804
[Verhindern]: Weder Einstellungen der Stufe 1 noch der Stufe 2 sind zulässig. Berühren Sie [OK], um die Einstellung abzuschließen. – Berühren Sie [Abbr.], um die Änderung zurückzunehmen. In beiden Fällen wird der Bildschirm "Sicherheit" wiederhergestellt. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. 16-156 bizhub 500/420/360 (Phase 3)
4 Sicherheitsdetails Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [9 Sicherheit] und anschließend [4 Sicherheitsdetails]. Der Bildschirm "Sicherheitsdetails" wird angezeigt. bizhub 500/420/360 (Phase 3) 16-157...
Seite 806
Berühren Sie [Kennwortrichtlinien], um den Bildschirm "Kennwortrichtlinien" aufzurufen, und wählen Sie [EIN] oder [AUS]. Berühren Sie [OK], um die Einstellung abzuschließen. Zum Abbruch der Änderung berühren Sie [Abbr.]. In beiden Fällen wird der Bildschirm "Sicherheitsdetails" wiederhergestellt. 16-158 bizhub 500/420/360 (Phase 3)
Seite 807
Bei Auswahl von [Modus 2] geben Sie die Anzahl der Wiederholungsversuche (1~5) mithilfe der Tasten [-] und [+] an. – Berühren Sie [Entsperren], um den Bildschirm "Freigabe- Einstellung" aufzurufen. Berühren Sie anschließend die gewünschte Taste, um sie hervorzuheben. (Es ist möglich, mehrere Tasten auszuwählen.) bizhub 500/420/360 (Phase 3) 16-159...
Seite 808
Sie ist mit der Einstellung für "Bei Auth.-Fehler Funktionen sperren" verknüpft. Wählen Sie, ob Faxversand möglich sein soll. – Berühren Sie [Fax senden]. Wählen Sie [EIN] oder [AUS] unter "Einstellung" rechts im Bildschirm aus. 16-160 bizhub 500/420/360 (Phase 3)
Seite 809
Bedienerprogramm <Administratoreinstellung> Berühren Sie [OK], um zum Bildschirm "Sicherheit" zurückzukehren. Möchten Sie weitere Änderungen vornehmen, dann berühren Sie die entsprechende Taste. bizhub 500/420/360 (Phase 3) 16-161...
Scan Direct, PageScope Job Spooler Rufen Sie den Bildschirm "Administratoreinstellung" nach den Anweisungen unter "So greifen Sie auf den Bildschirm "Administratoreinstellung" zu" auf Seite 16-3 auf. Berühren Sie [9 Sicherheit], [6 Zugriffskontrolle Funktionseinstellung] und anschließend [3 Netzwerk Funktionseinstellung]. 16-162 bizhub 500/420/360 (Phase 3)
Seite 811
[AUS], um diese Funktionen zu deaktivieren. Drücken Sie die gewünschte Taste, falls weitere Änderungen erforderlich sind. Details Ausführliche Informationen zu den Netzwerkfunktionen, die durch diese Funktion eingeschränkt werden können, finden Sie in der Bedienungsanleitung [Netzwerk-Scanner] und [Fax]. bizhub 500/420/360 (Phase 3) 16-163...
Seite 812
Bedienerprogramm <Administratoreinstellung> 16-164 bizhub 500/420/360 (Phase 3)
Im Folgenden wird beschrieben, wie über die Bildschirmtastatur die Namen registrierter Kostenstellen und benutzerdefinierte Papierformate eingegeben werden können. Die Tastatur kann auch zur Eingabe von Zahlen verwendet werden. Die Bildschirmtastatur kann folgendermaßen aussehen: Beispiel Bildschirm zur Eingabe eines Kennworts: Eingabebildschirm für benutzerdefiniertes Papier: bizhub 500/420/360 (Phase 3) 17-3...
Seite 816
Anhang Durch Berühren der [Umschalt]-Taste wechselt die Tastaturdarstellung zwischen Großbuchstaben (und Symbolen) und Kleinbuchstaben (und Ziffern). 17-4 bizhub 500/420/360 (Phase 3)
Zum Ändern eines Zeichens im eingegebenen Text berühren Sie zum Bewegen des Cursors [ ] und [ ], löschen das falsche Zeichen mit [Entf] und geben das richtige Zeichen oder die richtige Ziffer ein. Liste der verfügbaren Zeichen Zeichen Alphanumerische Zeichen/Sonderzeichen bizhub 500/420/360 (Phase 3) 17-5...
Seite 818
Anhang 17-6 bizhub 500/420/360 (Phase 3)
Ergänzungen zum Bedienungshandbuch bizhub 420 Angaben gemäß den Vorgaben des Blauen Engels nach RAL-UZ 122 - gilt nur für Deutschland. Der KONICA MINOLTA bizhub 420 ist mit dem Umweltzeichen Blauer Engel nach der RAL-UZ 122 ausgezeichnet. Für das Bedienungshandbuch gelten folgende Ergänzungen: Anzahl der Kopien/Drucke: ...
Seite 828
Bei dem Standardnutzungszyklus gemäß Energy Star 7´2006 wird für ein Gerät wie die bizhub 420 folgendes angenommen: Je Arbeitstag 32 Kopieraufträge mit jeweils 27 Seiten, einseitig, also 864 Seiten/Tag. Damit ergibt sich für eine Woche (7-Tage-Woche mit 5 Arbeitstagen zu jeweils 8 Stunden) ein Energieverbrauch von ..
Seite 829
Regelungen, soweit diese zwingend sind. Darüber hinaus kann ein Garantiezeitraum von einem weiteren Jahr oder mehr vereinbart werden. Reparatursicherheit und Versorgung mit Verbrauchsmaterialien: KONICA MINOLTA garantiert 5 Jahre nach Produktionseinstellung des bizhub 420 die Ersatzteil- und Verbrauchsmaterialversorgung. Wartung des Geräts: Reinigungs-, Wartungs- und Entsorgungstätigkeiten dürfen nur von geschultem Personal durchgeführt werden.
Seite 830
Einzelheiten erfahren Sie bei Ihrem KONICA MINOLTA-Partner vor Ort, oder wenden Sie sich an: Konica Minolta Business Solutions Europe GmbH, Europaallee 17, 30855 Langenhagen, Tel.: 0 18 03 / 22 74 04, Fax: 0 18 03 / 23 74 04 (beide Nummern gebührenpflichtig im Minutentakt)
Seite 831
Ergänzungen zum Bedienungshandbuch bizhub 360 Angaben gemäß den Vorgaben des Blauen Engels nach RAL-UZ 122 - gilt nur für Deutschland. Der KONICA MINOLTA bizhub 360 ist mit dem Umweltzeichen Blauer Engel nach der RAL-UZ 122 ausgezeichnet. Für das Bedienungshandbuch gelten folgende Ergänzungen: Anzahl der Kopien/Drucke: ...
Seite 832
Bei dem Standardnutzungszyklus gemäß Energy Star 7´2006 wird für ein Gerät wie die bizhub 360 folgendes angenommen: Je Arbeitstag 32 Kopieraufträge mit jeweils 20 Seiten, einseitig, also 640 Seiten/Tag. Damit ergibt sich für eine Woche (7-Tage-Woche mit 5 Arbeitstagen zu jeweils 8 Stunden) ein Energieverbrauch von ..
Seite 833
Hausmüll entsorgt werden. Unterlagen zur effektiven Zerlegung, den Baugruppen und den selektiv zu behandelnden Stoffen, Bauteilen und Verbrauchsmaterialien werden beauftragten Recyclingunternehmen im Bedarfsfall zur Verfügung gestellt. Weitere ausführliche Produktinformationen entnehmen Sie bitte dem Bedienungs- handbuch. Einzelheiten erfahren Sie bei Ihrem KONICA MINOLTA-Partner vor Ort, oder wenden...
Seite 834
Sie sich an: Konica Minolta Business Solutions Europe GmbH, Europaallee 17, 30855 Langenhagen, Tel.: 0 18 03 / 22 74 04, Fax: 0 18 03 / 23 74 04 (beide Nummern gebührenpflichtig im Minutentakt) Deutsches Umweltzeichen Blauer Engel - nur für Deutschland - www.blauer-engel.de -...
