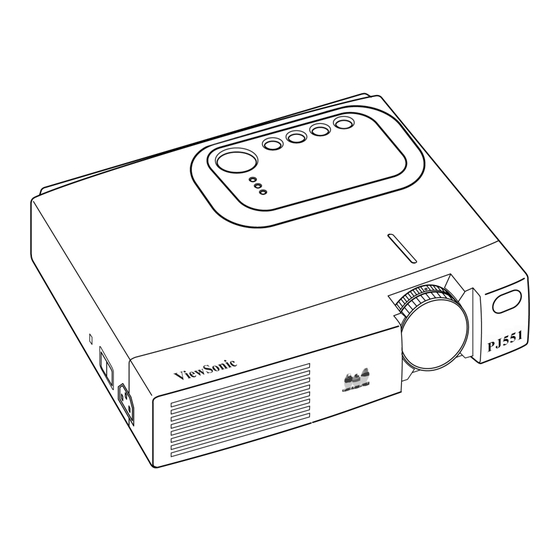

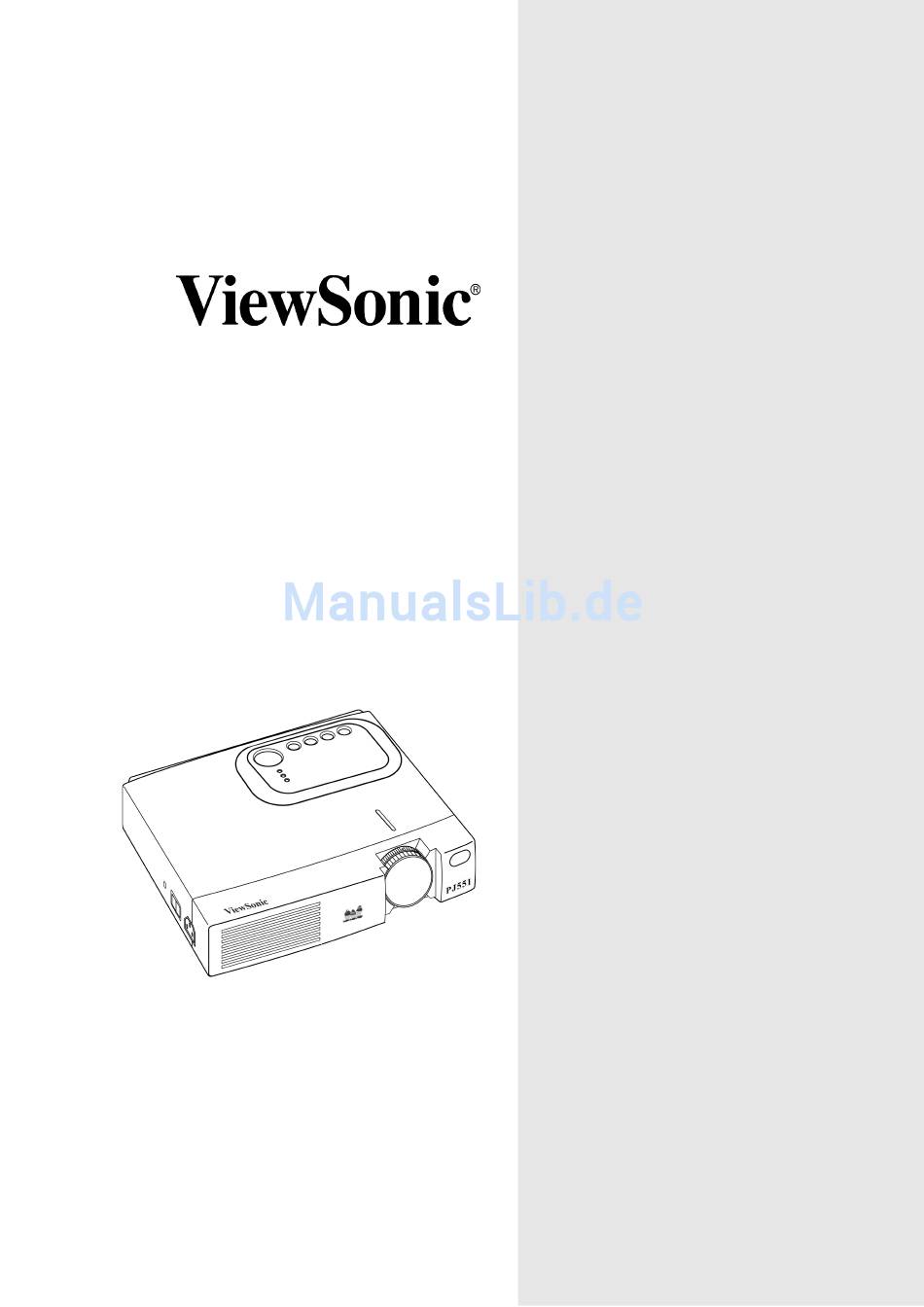

- Seite 1 PJ500/PJ550 PJ501/PJ551 Bedlenungsanleltung Image Size 30” - 300” High Brightness Light Weight LCD Projector...
-
Seite 2: Inhaltsverzeichnis
SCREEN Menü ....................16 OPTION Menü ....................17 Wartung ....................18 Lampen .......................18 Lebensdauer der Lampe..................18 Auswechseln der Lampe..................19 Zurückstellen des Lampenzeitschalters..............19 Luftfilter .......................20 Wartung in der Ausrüstung .................20 Reinigen des Objektivs ..................20 Reinigen von Gehäuse und Fernbedienung ............20 Störungssuche..................21 ViewSonic PJ500/PJ550/PJ501/PJ551... - Seite 3 OSD-Meldungen ....................21 LED-Meldungen....................21 Symptome......................22 Technische Daten ..................24 PJ500/PJ501 Technische Daten................. 24 PJ550PJ551 Technische Daten................25 Kundenservice ..................26 BESCHRÄNKTE HAFTUNG..............27 VIEWSONIC Projektor..................27 Anhang ......................28 Sicherheitsmaßnahmen für Kabel ..............28 FCC Information ....................29 Information für Kanada ..................29 Konformitätserklärung für Europa...............
-
Seite 4: Für Ihre Unterlagen
Dieses Dokument darf nur mit ausdrücklicher schriftlicher Genehmigung der ViewSonic Corporation kopiert, reproduziert oder in irgendeiner Form übertragen werden. Dieses Dokument gilt sowohl für das Modell PJ500, PJ550, PJ501, PJ551. Produktanmeldung Um Ihren zukünftigen Anforderungen gerecht zu werden und aktuelle Produktinformationen zu erhalten, melden Sie Ihr Produkt bitte über... -
Seite 5: Eigenschaften
Eigenschaften Produktmerkmale • SVGA (PJ500/501) • XGA (PJ550/551) • Hochleistungs-Scaler zum Betrachten von Computerbildern in hoher Auflösung • Kurze Brennweite • Flüster-Modus • Digitale Keystone-Korrektur • Komponenten-Video maximiert die Qualität des Video-Bildes Vor Der Inbetriebnahme Inhalt des Verpackungskartons Stellen Sie sicher, dass alle folgenden Teile in der Packung enthalten sind.Sollte irgendetwas fehlen, ®... -
Seite 6: Projektorkomponenten
Vordere Fußregulierung Lüftungsauslass Lufteinlass (für den Kühlungsventilator) Lautsprecher Hintere Fußeinstellung Anschlusstafel Fernbedienungssensor RGB (In) Control (RS232) Component Video Audio (In, 3.5 mm) Y (In) (In) R Audio (In) (In) L Audio (In) S-Video (In) Video (In) Abbildung 2: Projektorkomponenten ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 7: Fernbedienungskomponenten
Diagramm der Fernbedienungskomponenten Suchtaste STANDY/ON-Taste RGB-Taste VIDEO-Taste AUTO-Taste ASPECT -Taste BLANK-Taste Vergrößerung Einschalttaste VOLUME -Taste Ausschalttaste MUTE-Taste FREEZE -Taste KEYSTONE -Taste POSITION-Taste MENU-Taste [linke] Pfeiltaste [Hoch] Pfeiltaste ENTER-Taste [rechte] Pfeiltaste [Abwärts-] Pfeiltaste RESET-Taste ESC Escape-Taste Abbildung 3: Fernbedienungskomponenten ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 8: Einlegen Der Batterien
• Halten Sie die Batterien fern von Kindern und Haustieren. • Wenn Sie die Fernbedienung über einen längeren Zeitraum nicht benutzen, so entfernen Sie die Batterien. ACHTUNG: Wechseln Sie die Batterien aus, wenn die Wirksamkeit der Fernbedienung nachlässt ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 9: Installation
Schauen Sie sich die Grafiken und Tabellen auf dieser Seite an, um die Bildgröße und die Projektionsdistanz zu bestimmen. Die unten in der Tabelle angegebenen Projektionsdistanzen gelten für die Vollbildgröße (PJ500/PJ501: 800x600 pixels, PJ501/PJ550:1024 x 768 pixels).. a Entfernung des Projektors zur Leinwand. (+10%) Leinwand b Distanz vom Objektivzentrum zum unteren Rand der Leinwand (+10%). -
Seite 10: Verkabelung
• Manche Computer verfügen über mehrere Display-Anzeigemodi. Ggf. können Sie manche dieser Modi mit diesem Projektor nicht verwenden. Netzanschluss Benutzen Sie das korrekte mitgelieferte Netzkabel. Schließen Sie das Kabel am Netzeingang des Projektors wie unten abgebildet an. Abbildung 7: Netzkabelanschluss ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 11: Beispiel Für Systemeinrichtung
ACHTUNG: Display und Betriebssystem zusammensetzt. Dieser Projektor wird als Plug-and-Play-Monitor erkannt. Ziehen Sie zur Konfiguration die ViewSonic CD Wizard INF-Displaytreiber heran. Plug & Play funktioniert nicht bei direktem Anschluss an einen Apple-Computer. Wenn Sie einen Notebook-Computer anschließen, dann stellen Sie den richtigen RGB- NOTE: Außenbildausgang ein. -
Seite 12: Bedienung
• Um den Projektor auszuschalten drücken Sie auf die Standby/ON-Taste und halten Sie sie 2 Sekunden lang fest. • Die Einschalt-LED auf der Kontroll-Tafel blinkt während der Abkühlphase orange. • Warten Sie, bis die Einschalt-LED ununterbrochen orange leuchtet, bevor Sie den Netzschalter auf [O] OFF stellen. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 13: Grundbetrieb
Fernbedienung, um die (Fernbedienung) Lautstärke anzuheben/abzusenken. Nach Auswahl des gewünschten Volumens drücken Sie erneut auf die Volumentaste, um den VOLUME-Modus zu verlassen. MUTE Einschalten/Aufheben von Stummschaltung : Drücken Sie die MUTE-Taste. (Fernbedienung) diesem Modus wird der Klang stummgeschaltet. ViewSonic PJ500/PJ550/PJ501/PJ551... - Seite 14 Escape: Drücken Sie die ESC-Taste auf der Fernbedienung, um von einem Sub-Menü aus zum vorherigen Menü zurückzukehren. (Fernbedienung) ENTER Enter: Drücken Sie die ENTER-Taste auf der Fernbedienung, um das Einstellungsbild für eine ausgewählte Menüoption zu aktivieren. (Fernbedienung) ACHTUNG: Das Drücken der Taste hat die gleiche Wirkung. ViewSonic PJ500/PJ550/PJ501/PJ551...
-
Seite 15: Main Menü
• NORMAL • CINEMA • DYNAMIC SPIEGEL Wahl von Spiegelbildstatus: Drücken Sie die Tasten , um eine dieser Optionen auszuwählen: • NORMAL • H:INVERT (Horizontal umgekehrtes Bild) • V:INVERT (Vertikal umgekehrtes Bild) • H&V:INVERT (Horizontal und vertikal umgekehrtes Bild) ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 16: Picture-1 Menü
Einstellung der Farbbalance für Rot: Dunkler Heller FARB BAL B Einstellung der Farbbalance für Blau: Dunkler Heller SCHÄRFE Einstellung der Schärfe (für VIDEO/S-VIDEO): Schärfer Blasser FARBE Farbeinstellung (für VIDEO/S-VIDEO/KOMPONENTEN-VIDEO): Dunkler Heller F-TON Farbtoneinstellung (für VIDEO/S-VIDEO): Mehr Grün Mehr Rot ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 17: Picture-2 Menü
• Zur Beseitigung von Flackern. Einstellung der horizontalen Größe (für RGB): Größer Kleiner H-GR. • Bei extremer Einstellung der horizontalen Größe wird das Bild möglicherweise nicht korrekt angezeigt. Initialisieren Sie in solchen Fällen bitte die horizontale Größe mit der Reset-Taste. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 18: Eingangsmenü
• Im SYNC ON G-Modus können bei einigen Signaltypen Bildfehler auftreten. Entfernen Sie in solchen Fällen den Signalanschluss, so dass kein Signal mehr empfangen wird, und schalten Sie SYNC ON G aus. Schließen Sie dann das Signal wieder an. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 19: Screen Menü
Das START-Bild wird angezeigt, wenn kein Signal aufgefunden wurde. Dieses Bild ist nur aktiv, wenn im Submenü unter START UP die Option TURN ON gewählt wurde. Wenn TURN OFF gewählt wurde, so wird die blaue Blank Screen angezeigt, wenn kein Signal aufgefunden wird. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 20: Option Menü
Sie die Filterzeit immer zurück, wenn Sie das Filter auswechseln. Die Meldungsfunktionen funktionieren nicht richtig, wenn die Filterzeit nicht richtig eingestellt ist. • Vor Auswechseln des Filters lesen Sie bitte sorgfältig die Abschnitte "Luftfilter" und "Auswechseln des Filters" auf Seite 20. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 21: Wartung
HINWEISE : Schalten Sie vor dem Auswechseln der Lampe die Stromversorgung aus, warten Sie etwa 20 Minuten, und schalten Sie dann die Stromversorgung erneut ein. Wenn die Anzeige LAMP immer noch rot leuchtet, wechseln Sie die Lampe aus. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 22: Auswechseln Der Lampe
Drücken Sie auf die Aufwärtspfeiltaste und wählen Sie DEFAULT. Die verbleibende Lampenlebensdauer ist nun auf 2000 Stunden zurückgesetzt. Stellen Sie den Lampenzeitschalter nicht zurück, ohne die Lampe auszuwechseln. IMPORTANT: Die Meldungen werden nicht korrekt angezeigt, wenn der Lampenzeitschalter nicht korrekt zurückgestellt wird. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 23: Luftfilter
• Lassen Sie die Lampe abkühlen, bevor Sie sie reinigen. • Verwenden Sie nur die oben angeführten Reinigungsmittel und keine anderen Mittel oder Chemikalien. Benutzen Sie kein Benzin und keine Verdünner. • Verwenden Sie kein Reinigungsspray. • Benutzen Sie nur ein weiches Tuch oder Linsenpapier. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 24: Störungssuche
Die LEDs POWER, LAMP und TEMP sind entweder an, aus, oder blinken, wie es in der folgenden Tabelle erläutert wird. Tableau 11: LED-Meldungen Bedeutung bzw. notwendige Aktionen POWER- LAMP- TEMP- Anzeige Anzeige Anzeige Blinkt orangefar- Schaltet aus Schaltet aus Der Bereitschaftsmodus ist eingestellt worden. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 25: Symptome
Stromzufuhr zum Gerät unterbrochen; die LAMP-LED schaltet sich aus. Schalten Sie den Netzschalter auf [0] und warten Sie 20 Minuten, bis sich das Gerät genügend abgekühlt hat, bevor Sie fortfahren. Symptome Ziehen Sie die folgende Tabelle zu Rat, bevor Sie eine Reparatur in Auftrag geben. Wenn Sie das ViewSonic PJ500/PJ550/PJ501/PJ551... - Seite 26 Ersetzen Sie die Lampe. page 19 Lampe neigt sich ihrem Ende zu. Bild sein Die Fokussierung oder H-PHASE einstellen. page 14 Die Fokussierung oder H- verwischen Stellen Sie mit dem Entfernungsring die Schärfe ein. page 3 PHASE ist nicht korrekt eingestellt. ViewSonic PJ500/PJ550/PJ501/PJ551...
-
Seite 27: Technische Daten
Technische Daten PJ500/PJ501 Technische Daten Tableau 13: PJ500/PJ501 Technische Daten Einzelteil Spezifikation Flüssiger Kristall Verkleidung Größe 0.7 Zoll P/in TFT x3 Verkleidung Pixel 800 horizontale x 600 Vertikale, Farbe mit 8 Bits, 16.7 Million Farben Objektiv Manueller Zoom F=2.0 - 2.3 f=17.7 -21.2 Millimeter Zoom 1.2: Fokus des Handbuches 1. -
Seite 28: Pj550Pj551 Technische Daten
480i, 575i, 1080i, 720i VIDEO 1.0 Vp-p, 75 Ohm Abschlußwiderstand (positiv) 0.7 Vp-p, 75 Ohm Abschlußwiderstand (positiv) 0.7 Vp-p, 75 Ohm Abschlußwiderstand (positiv) AUDIO 200 m Vrms, 47 k Ohm (Maximum 3.0 Vp-p) RCA Steckfassung Steuerfunktionen STEUERUNG Dvor 15-Stift Shrinkstecker (RS232) ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 29: Kundenservice
Tableau 15: Zubehör Zubehörteil Bestelldaten Ersatzlampe Zur Zubehörbestellung kontaktieren Sie bitte Ihren Händler oder ViewSonic. Ersatzluftfilter Zur Zubehörbestellung kontaktieren Sie bitte Ihren Händler oder ViewSonic. Schacht für das Kensington- Zur Zubehörbestellung kontaktieren Sie bitte Ihren Händler oder ViewSonic. Schloss ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 30: Beschränkte Haftung
Garantiedauer: Auf die ViewSonic-Projektoren wird eine Garantie von drei (3) Jahren gewährt, und zwar für alle Teile außer der Lampe, und drei (3) Jahre für Facharbeit vom Datum des ersten Kauferwerbs von seiten des Endverbrauchers. Projektorlampen verfügen über eine separate Garantie. -
Seite 31: Anhang
Verwenden Sie in Europa einen zu den Steckbuchsen in Ihrem Land passenden Kabelsatz. Der Kabelsatz ist zertifiziert nach HAR und auf dem äußeren Mantel oder auf der Isolierung eines inneren Leiters besonders gekennzeichnet. Alle Fragen zur Verwendung der richtigen Stromkabel richten Sie bitte an den Händler, von dem Sie das Produkt gekauft haben. ViewSonic PJ500/PJ550/PJ501/PJ551... -
Seite 32: Fcc Information
Das Gerät erfüllt die Anforderungen der EEC Richtlinie 89/336/EEC niedergeschrieben in 92/ 31/ EEC und 93/68/EEC Art.5 bezüglich der “Elektromagnetischen Kompatibilität” und 73/23/EEC niedergeschrieben in 93/68/EEC Art.13 bezüglich der “Sicherheit“. Benutzerinformation für alle Länder HINWEIS: Benutzen Sie die dem Plasmabildschirm beigefügten oder bezeichneten Kabel. ViewSonic PJ500/PJ550/PJ501/PJ551...
