Ideale Anschlüsse

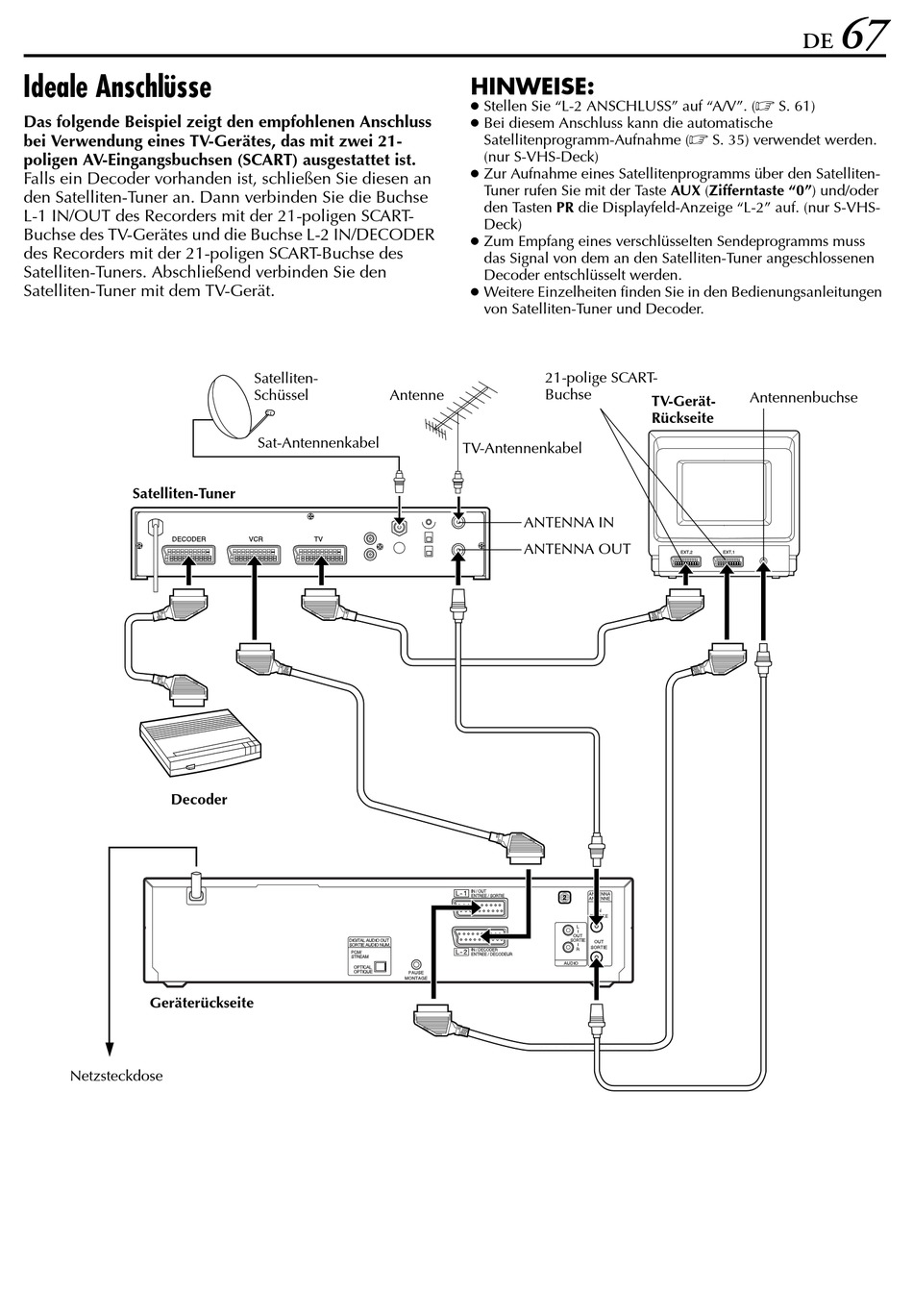

Das folgende Beispiel zeigt den empfohlenen Anschluss
bei Verwendung eines TV-Gerätes, das mit zwei 21-
poligen AV-Eingangsbuchsen (SCART) ausgestattet ist.
Falls ein Decoder vorhanden ist, schließen Sie diesen an
den Satelliten-Tuner an. Dann verbinden Sie die Buchse
L-1 IN/OUT des Recorders mit der 21-poligen SCART-
Buchse des TV-Gerätes und die Buchse L-2 IN/DECODER
des Recorders mit der 21-poligen SCART-Buchse des
Satelliten-Tuners. Abschließend verbinden Sie den
Satelliten-Tuner mit dem TV-Gerät.
Satelliten-Tuner
Decoder
Geräterückseite
Netzsteckdose
Satelliten-
Schüssel
Antenne
Sat-Antennenkabel
HINWEISE:
● Stellen Sie "L-2 ANSCHLUSS" auf "A/V". (
● Bei diesem Anschluss kann die automatische
Satellitenprogramm-Aufnahme (
(nur S-VHS-Deck)
● Zur Aufnahme eines Satellitenprogramms über den Satelliten-
Tuner rufen Sie mit der Taste AUX (Zifferntaste "0") und/oder
den Tasten PR die Displayfeld-Anzeige "L-2" auf. (nur S-VHS-
Deck)
● Zum Empfang eines verschlüsselten Sendeprogramms muss
das Signal von dem an den Satelliten-Tuner angeschlossenen
Decoder entschlüsselt werden.
● Weitere Einzelheiten finden Sie in den Bedienungsanleitungen
von Satelliten-Tuner und Decoder.
21-polige SCART-
Buchse
TV-Antennenkabel
ANTENNA IN
ANTENNA OUT
DE
S. 61)
S. 35) verwendet werden.
Antennenbuchse
TV-Gerät-
Rückseite
67
