12
DE

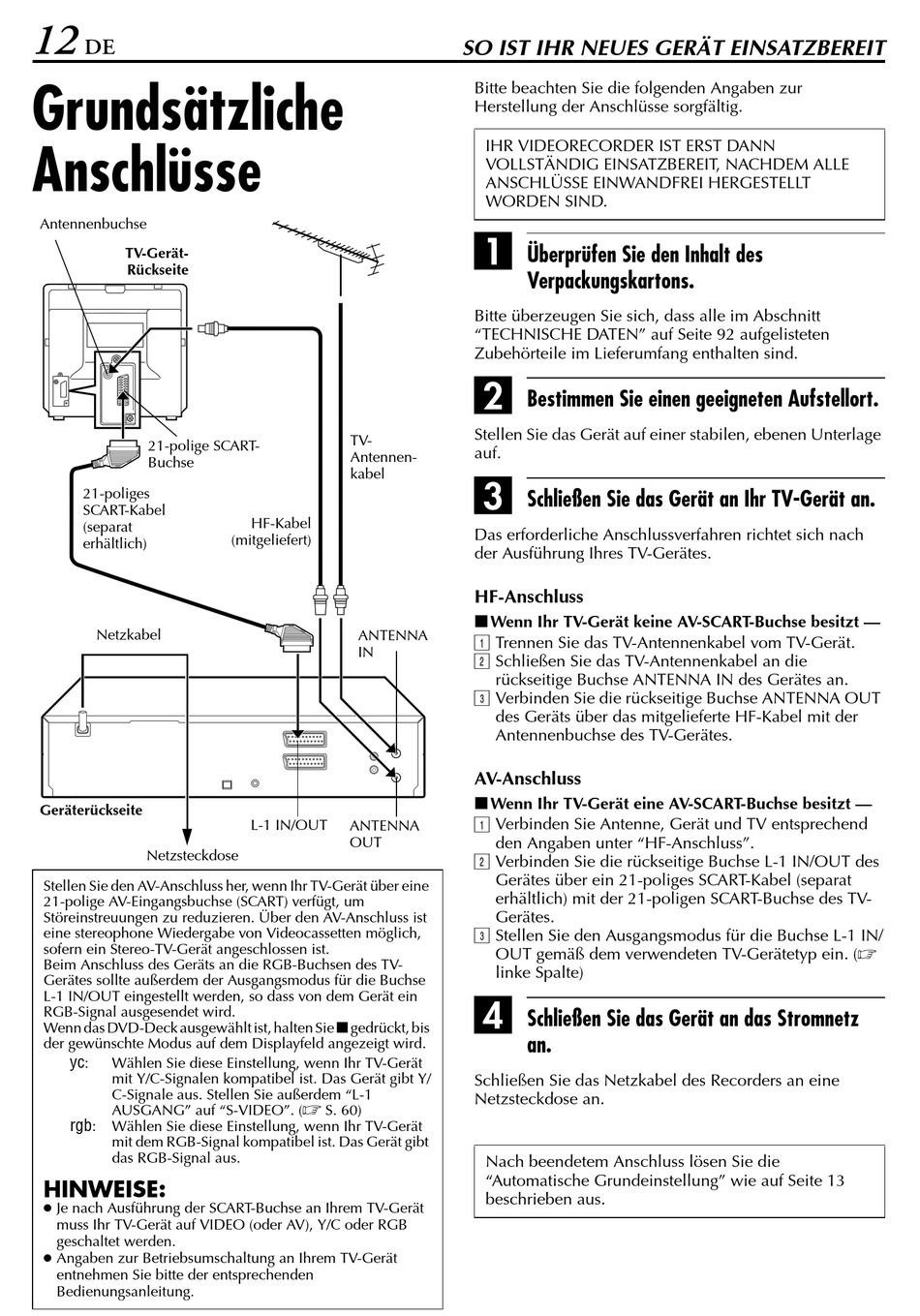

Grundsätzliche
Anschlüsse
Antennenbuchse
TV-Gerät-
Rückseite
21-polige SCART-
Buchse
21-poliges
SCART-Kabel
(separat
erhältlich)
Netzkabel
Geräterückseite
Netzsteckdose
Stellen Sie den AV-Anschluss her, wenn Ihr TV-Gerät über eine
21-polige AV-Eingangsbuchse (SCART) verfügt, um
Störeinstreuungen zu reduzieren. Über den AV-Anschluss ist
eine stereophone Wiedergabe von Videocassetten möglich,
sofern ein Stereo-TV-Gerät angeschlossen ist.
Beim Anschluss des Geräts an die RGB-Buchsen des TV-
Gerätes sollte außerdem der Ausgangsmodus für die Buchse
L-1 IN/OUT eingestellt werden, so dass von dem Gerät ein
RGB-Signal ausgesendet wird.
Wenn das DVD-Deck ausgewählt ist, halten Sie 8 gedrückt, bis
der gewünschte Modus auf dem Displayfeld angezeigt wird.
yc
:
Wählen Sie diese Einstellung, wenn Ihr TV-Gerät
mit Y/C-Signalen kompatibel ist. Das Gerät gibt Y/
C-Signale aus. Stellen Sie außerdem "L-1
AUSGANG" auf "S-VIDEO". (
rgb
:
Wählen Sie diese Einstellung, wenn Ihr TV-Gerät
mit dem RGB-Signal kompatibel ist. Das Gerät gibt
das RGB-Signal aus.
HINWEISE:
● Je nach Ausführung der SCART-Buchse an Ihrem TV-Gerät
muss Ihr TV-Gerät auf VIDEO (oder AV), Y/C oder RGB
geschaltet werden.
● Angaben zur Betriebsumschaltung an Ihrem TV-Gerät
entnehmen Sie bitte der entsprechenden
Bedienungsanleitung.
TV-
Antennen-
kabel
HF-Kabel
(mitgeliefert)
ANTENNA
IN
L-1 IN/OUT
ANTENNA
OUT
S. 60)
SO IST IHR NEUES GERÄT EINSATZBEREIT
Bitte beachten Sie die folgenden Angaben zur
Herstellung der Anschlüsse sorgfältig.
IHR VIDEORECORDER IST ERST DANN
VOLLSTÄNDIG EINSATZBEREIT, NACHDEM ALLE
ANSCHLÜSSE EINWANDFREI HERGESTELLT
WORDEN SIND.
A
Überprüfen Sie den Inhalt des
Verpackungskartons.
Bitte überzeugen Sie sich, dass alle im Abschnitt
"TECHNISCHE DATEN" auf Seite 92 aufgelisteten
Zubehörteile im Lieferumfang enthalten sind.
B
Bestimmen Sie einen geeigneten Aufstellort.
Stellen Sie das Gerät auf einer stabilen, ebenen Unterlage
auf.
C
Schließen Sie das Gerät an Ihr TV-Gerät an.
Das erforderliche Anschlussverfahren richtet sich nach
der Ausführung Ihres TV-Gerätes.
HF-Anschluss
8 Wenn Ihr TV-Gerät keine AV-SCART-Buchse besitzt —
A Trennen Sie das TV-Antennenkabel vom TV-Gerät.
B Schließen Sie das TV-Antennenkabel an die
rückseitige Buchse ANTENNA IN des Gerätes an.
C Verbinden Sie die rückseitige Buchse ANTENNA OUT
des Geräts über das mitgelieferte HF-Kabel mit der
Antennenbuchse des TV-Gerätes.
AV-Anschluss
8 Wenn Ihr TV-Gerät eine AV-SCART-Buchse besitzt —
A Verbinden Sie Antenne, Gerät und TV entsprechend
den Angaben unter "HF-Anschluss".
B Verbinden Sie die rückseitige Buchse L-1 IN/OUT des
Gerätes über ein 21-poliges SCART-Kabel (separat
erhältlich) mit der 21-poligen SCART-Buchse des TV-
Gerätes.
C Stellen Sie den Ausgangsmodus für die Buchse L-1 IN/
OUT gemäß dem verwendeten TV-Gerätetyp ein. (
linke Spalte)
D
Schließen Sie das Gerät an das Stromnetz
an.
Schließen Sie das Netzkabel des Recorders an eine
Netzsteckdose an.
Nach beendetem Anschluss lösen Sie die
"Automatische Grundeinstellung" wie auf Seite 13
beschrieben aus.
