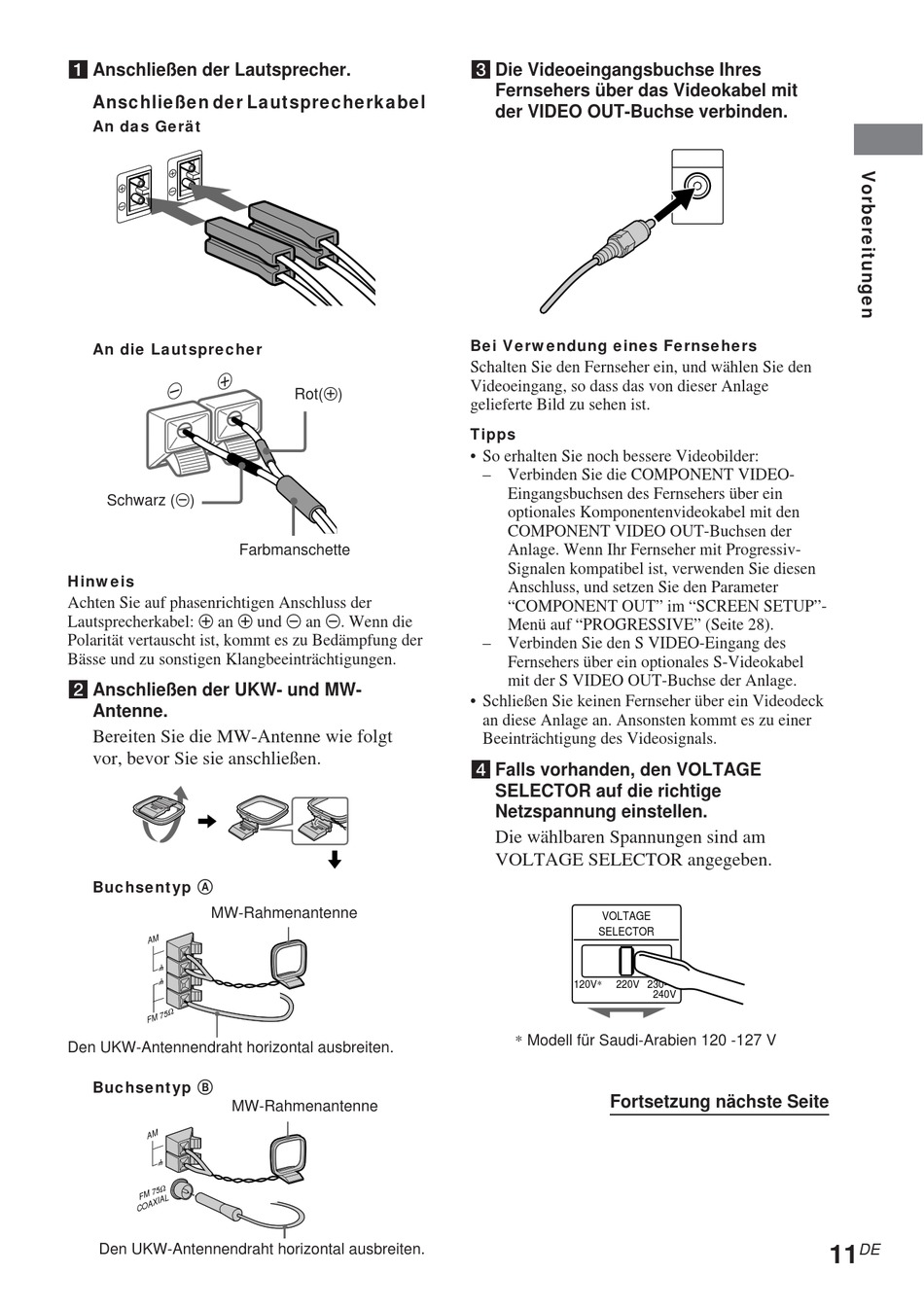

Sony DHC-FL7D Bedienungsanleitung Seite 11

1 Anschließen der Lautsprecher.
Anschließen der Lautsprecherkabel
An das Gerät
An die Lautsprecher
Schwarz (#)
Farbmanschette
Hinweis
Achten Sie auf phasenrichtigen Anschluss der
Lautsprecherkabel: 3 an 3 und # an #. Wenn die
Polarität vertauscht ist, kommt es zu Bedämpfung der
Bässe und zu sonstigen Klangbeeinträchtigungen.
2 Anschließen der UKW- und MW-
Antenne.
Bereiten Sie die MW-Antenne wie folgt
vor, bevor Sie sie anschließen.
Buchsentyp A
MW-Rahmenantenne
Den UKW-Antennendraht horizontal ausbreiten.
Buchsentyp B
MW-Rahmenantenne
Den UKW-Antennendraht horizontal ausbreiten.
Rot(3)
3 Die Videoeingangsbuchse Ihres
Fernsehers über das Videokabel mit
der VIDEO OUT-Buchse verbinden.
Bei Verwendung eines Fernsehers
Schalten Sie den Fernseher ein, und wählen Sie den
Videoeingang, so dass das von dieser Anlage
gelieferte Bild zu sehen ist.
Tipps
• So erhalten Sie noch bessere Videobilder:
– Verbinden Sie die COMPONENT VIDEO-
Eingangsbuchsen des Fernsehers über ein
optionales Komponentenvideokabel mit den
COMPONENT VIDEO OUT-Buchsen der
Anlage. Wenn Ihr Fernseher mit Progressiv-
Signalen kompatibel ist, verwenden Sie diesen
Anschluss, und setzen Sie den Parameter
"COMPONENT OUT" im "SCREEN SETUP"-
Menü auf "PROGRESSIVE" (Seite 28).
– Verbinden Sie den S VIDEO-Eingang des
Fernsehers über ein optionales S-Videokabel
mit der S VIDEO OUT-Buchse der Anlage.
• Schließen Sie keinen Fernseher über ein Videodeck
an diese Anlage an. Ansonsten kommt es zu einer
Beeinträchtigung des Videosignals.
4 Falls vorhanden, den VOLTAGE
SELECTOR auf die richtige
Netzspannung einstellen.
Die wählbaren Spannungen sind am
VOLTAGE SELECTOR angegeben.
VOLTAGE
SELECTOR
120V* 220V 230-
* Modell für Saudi-Arabien 120 -127 V
Fortsetzung nächste Seite
240V
DE
11
