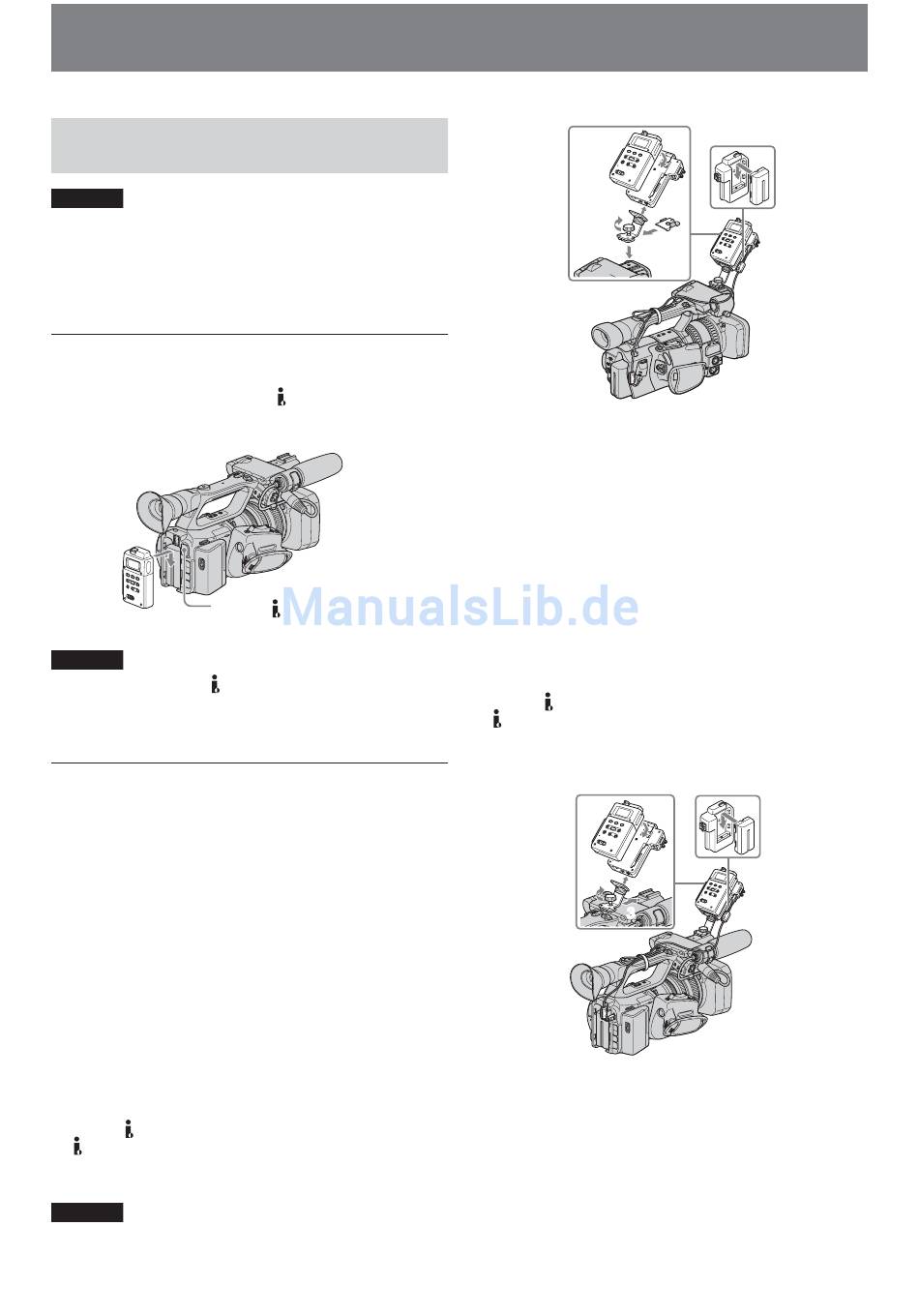

Verwenden des Geräts im VIDEO-Modus
Anschließen dieses Geräts an einen
Camcorder
Hinweise
Schalten Sie das Gerät aus, wenn Sie es an einem Camcorder
montieren.
Anschließen dieses Geräts an einen Camcorder mit einer
speziellen Schnittstelle bedeutet, dass Strom und ein Stream-
Signal über den Camcorder zugeführt werden.
Anbringen dieses Geräts direkt an einem
Camcorder mit exklusiver Buchse
Achten Sie darauf, dass die Buchse HDV/DV geschlossen
ist. Bringen Sie dieses Gerät wie in der Abbildung dargestellt
am Camcorder an.
Buchse HDV/DV
Hinweise
• Sie können die Buchse HDV/DV nicht verwenden, wenn
dieses Gerät am Camcorder angebracht ist.
• Schalten Sie das Gerät zunächst aus und schalten Sie den
Camcorder dann in den Modus CAMERA/VIDEO.
Anbringen dieses Geräts mit dem
mitgelieferten Schuhadapter
Anbringen dieses Geräts am HVR-Z1/HDR-FX1
1
Bringen Sie dieses Gerät an der mitgelieferten
i.LINK-Anschlussstation an.
Zum Abnehmen dieses Geräts halten Sie den Hebel
RELEASE nach unten gedrückt und schieben das Gerät
gleichzeitig nach oben.
2
Bringen Sie den mitgelieferten Schuhadapter an der
mitgelieferten i.LINK-Anschlussstation an.
3
Bringen Sie den mitgelieferten Konvertierungsadapter
am mitgelieferten Schuhadapter an.
4
Bringen Sie den mitgelieferten Schuhadapter an der
Schuhadapterfassung des HVR-Z1/HDR-FX1 an.
5
Drehen Sie den Knopf des mitgelieferten
Schuhadapters.
6
Schließen Sie das mitgelieferte i.LINK-Kabel an die
Buchse HDV/DV an diesem Gerät und an die Buchse
HDV/DV am HVR-Z1/HDR-FX1 an.
7
Bringen Sie einen gesondert erhältlichen Akku (NP-
F570/F770/F970) an diesem Gerät an.
Hinweise
• Verwenden Sie nicht den am HVR-Z1/HDR-FX1
angebrachten Schuhadapter.
• Verwenden Sie den mitgelieferten Konvertierungsadapter,
wenn Sie dieses Gerät am DSR-450WS/DSR-400 anbringen.
5
4
Anbringen dieses Geräts an einem anderen
Camcorder als dem HVR-Z1/HDR-FX1
1
Bringen Sie dieses Gerät an der mitgelieferten
i.LINK-Anschlussstation an.
Zum Abnehmen dieses Geräts halten Sie den Hebel
RELEASE nach unten gedrückt und schieben das Gerät
gleichzeitig nach oben.
2
Bringen Sie den mitgelieferten Schuhadapter an der
mitgelieferten i.LINK-Anschlussstation an.
3
Bringen Sie den mitgelieferten Schuhadapter am
Zubehörschuh des Camcorders an.
4
Drehen Sie den Knopf des mitgelieferten
Schuhadapters.
5
Schließen Sie das mitgelieferte i.LINK-Kabel an die
Buchse HDV/DV an diesem Gerät und an die Buchse
HDV/DV an Ihrem Camcorder an.
6
Bringen Sie einen gesondert erhältlichen Akku (NP-
F570/F770/F970) an diesem Gerät an.
2
4
3
1
7
2
3
6
6
1
5
7
