BESCHREIBUNG

Wir freuen uns, dass Sie sich für ein Markengerät der Firma GYS entschieden haben und danken Ihnen für das
entgegengebrachte Vertrauen.
Um das Gerät optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung sorgfältig durch
Der GYSMI TIG 167 HF ist ein tragbarer, einphasiger, luftgekühlter WIG- Schweißinverter zum Gleichstromschweißen. Beim
WIG- Schweißen wird Argon als Schutzgas verwendet. Beim E-Hand-Schweißen (MMA) können Rutil-, Edelstahl-, Stahl- und
basische Elektroden verwendet werden.
Ref. 016194
Ref. 016934

STROMVERSORGUNG-INBETRIEBNAHME

•
Der GYS Inverter wird mit einem 16 A CEE7/7–Stecker geliefert [Anschluss: 230 V (50-60 Hz) + Erde]. Der
aufgenommene Strom (I1eff) wird am Gerät angezeigt. Überprüfen Sie, ob die Stromversorgung und die
Schutzeinrichtungen (Sicherungen und/oder Stromunterbrechung) mit dem Strom, den Sie beim Schweißen benötigen,
übereinstimmen. In einigen Ländern ist es notwendig einen anderen Stecker zu verwenden (vorzugsweise 25 A
Stecker), um bei maximaler Belastung arbeiten zu können.
•
Zum Starten drücken Sie auf die Standby- Taste
•
Steigt die Spannung über 265 V, schaltet sich das Gerät zum Schutz selbstständig aus. Dieser Fehler wird mit
angezeigt. Bei dieser Anzeige müssen Sie den Stecker aus der Steckdose ziehen. Zum Anschluss des GYS
Gerätes muss eine Versorgungsspannung von 230 V vorhanden sein.
•
Im MMA- Modus läuft der Ventilator ununterbrochen. Im TIG- Modus startet der Ventilator nur in der
Schweißphase und stoppt wenn das Gerät abgekühlt ist.
•
Dieses GYS Gerät ist für den industriellen und/ oder professionellen Gebrauch geeignet und entspricht der Norm
CISPR 11. In einem anderen Umfeld ist die elektromagnetische Verträglichkeit schwieriger zu gewährleisten.

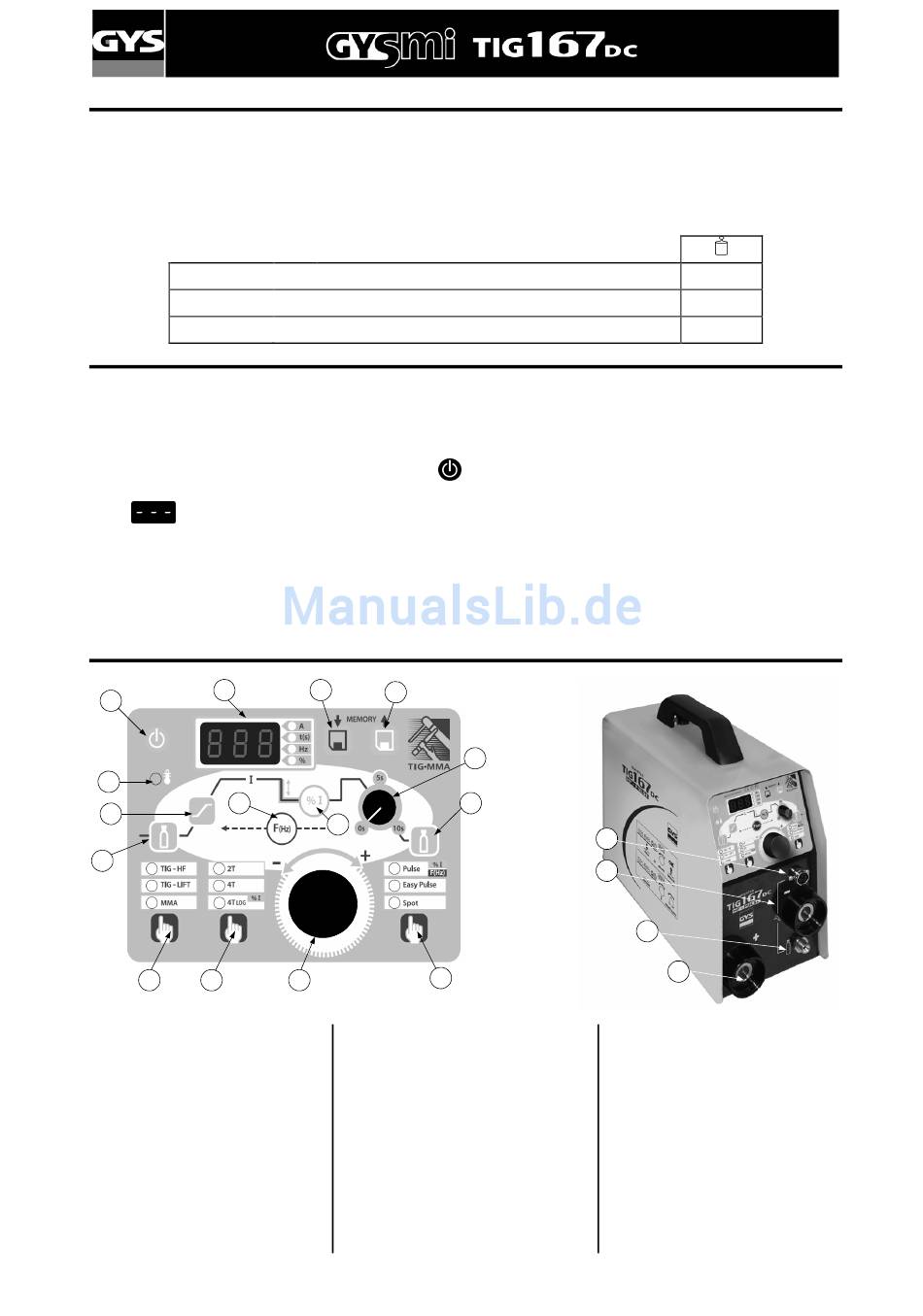

FRONTSEITE UND ANSCHLÜSSE
2
1
5
8
7
6
12 13
1-
Standby Taste
2-
Digitale Anzeige
3-
WIG Parameter
Speichertaste
4-
WIG Parameter
Abruftaste
5-
Thermische Warnleuchte
6-
WIG – Gasvorströmung-
Einstelltaste
7-
WIG – Stromanstieg-
Einstelltaste
8-
Puls WIG – Frequenz
Einstelltaste
091107-V2
Gysmi TIG 167 HF DC ohne Zubehör
Gysmi TIG 167 HF DC mit Zubehör
Gysmi TIG 167 HF DC stoßfeste Version ohne Zubehör
3
4
9
15
14
9-
Zweiter Schweißstrom /
Hot Start MMA
Einstelltaste
10-
WIG – Stromabsenkung
Einstellpotentiometer
11-
WIG – Gasnachströmung-
Einstelltaste
12-
Wahltaste für
Schweißmodus
13-
WIG Taktwahltaste
14-
Parameterwahl-
Drehknopf
15-
WIG Schweißwahltaste
.
10
11
18
16
.
7,8kg
11,4kg
10,7kg
19
17
16-
"-"Anschlussbuchse:
WIG: Brenner
MMA: Elektrodenhalter
oder Masseklemme
17-
"+"Anschlussbuchse:
WIG : Brennermasseklemme
MMA: Elektrodenhalter
oder Masseklemme
18-
WIG :
Brenneranschlussbuchse
19-
Gasanschluss
2/8
