7.3 Die Maschine auf den Standfuß oder Arbeitsplatz
montieren.
Dazu wird ein Kran oder Hubstapler mit Hubseilen
benötigt.

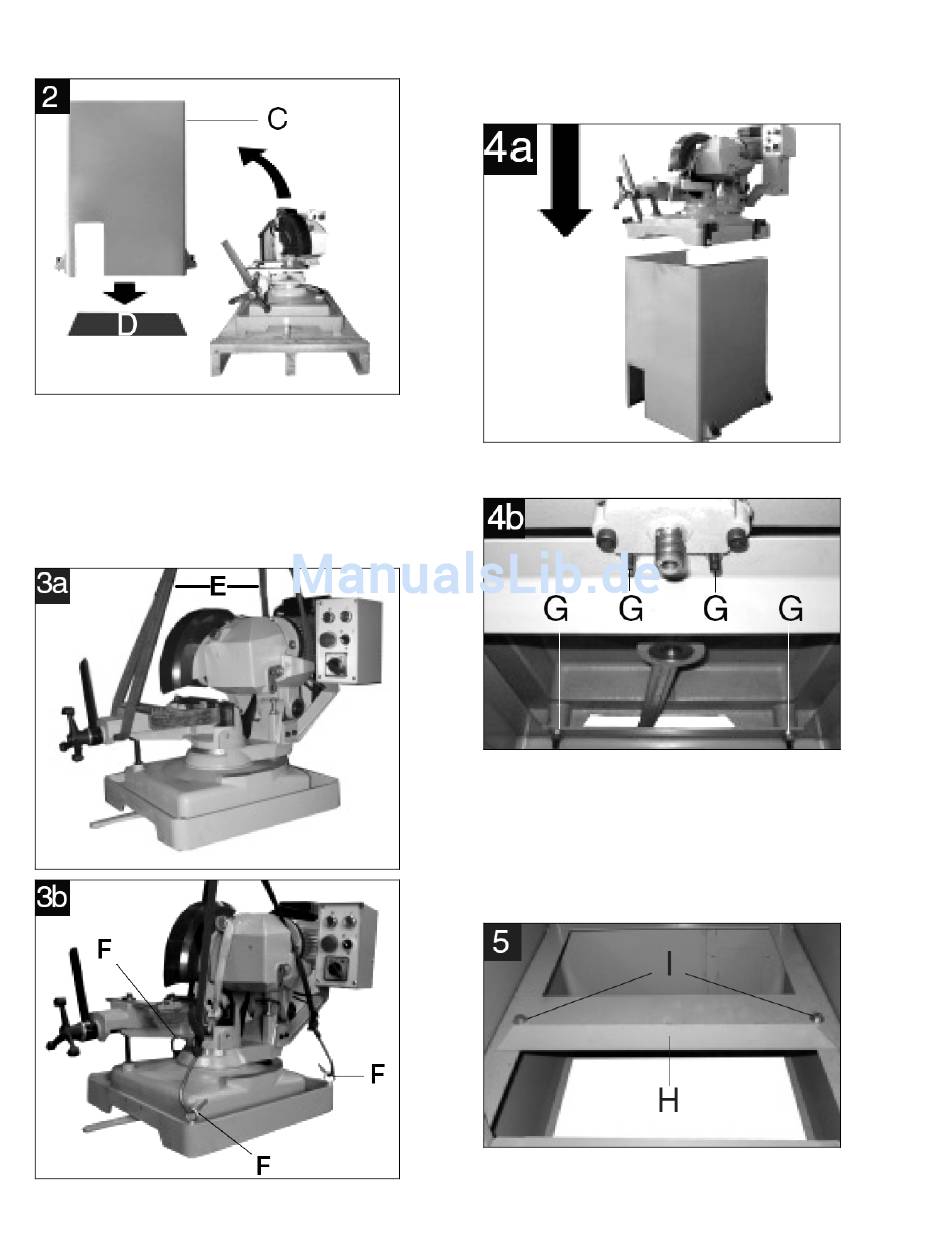

Das Hubseil (E) an den Haken (F, Fig 3b) anhängen und
die Maschine sorgfältig auf den Standfuß stellen.
SY-315 / SY-315L
Die Maschine mittels eines Krans auf den
Maschinenstand heben.
- Die 4 Lochungen (G) an der Unterseite der Maschine
ausrichten.
- Die Stehbolzen in die Gewindelöcher (G) schrauben.
- Die Muttern auf die Stehbolzen schrauben und
festziehen.
Die Kühlmittelsystemplatte montieren:
- Die Platte (H) wie im Bild gezeigt in den Standfuß legen
und mit den 2 Schrauben M8x12 (I) verschrauben.
