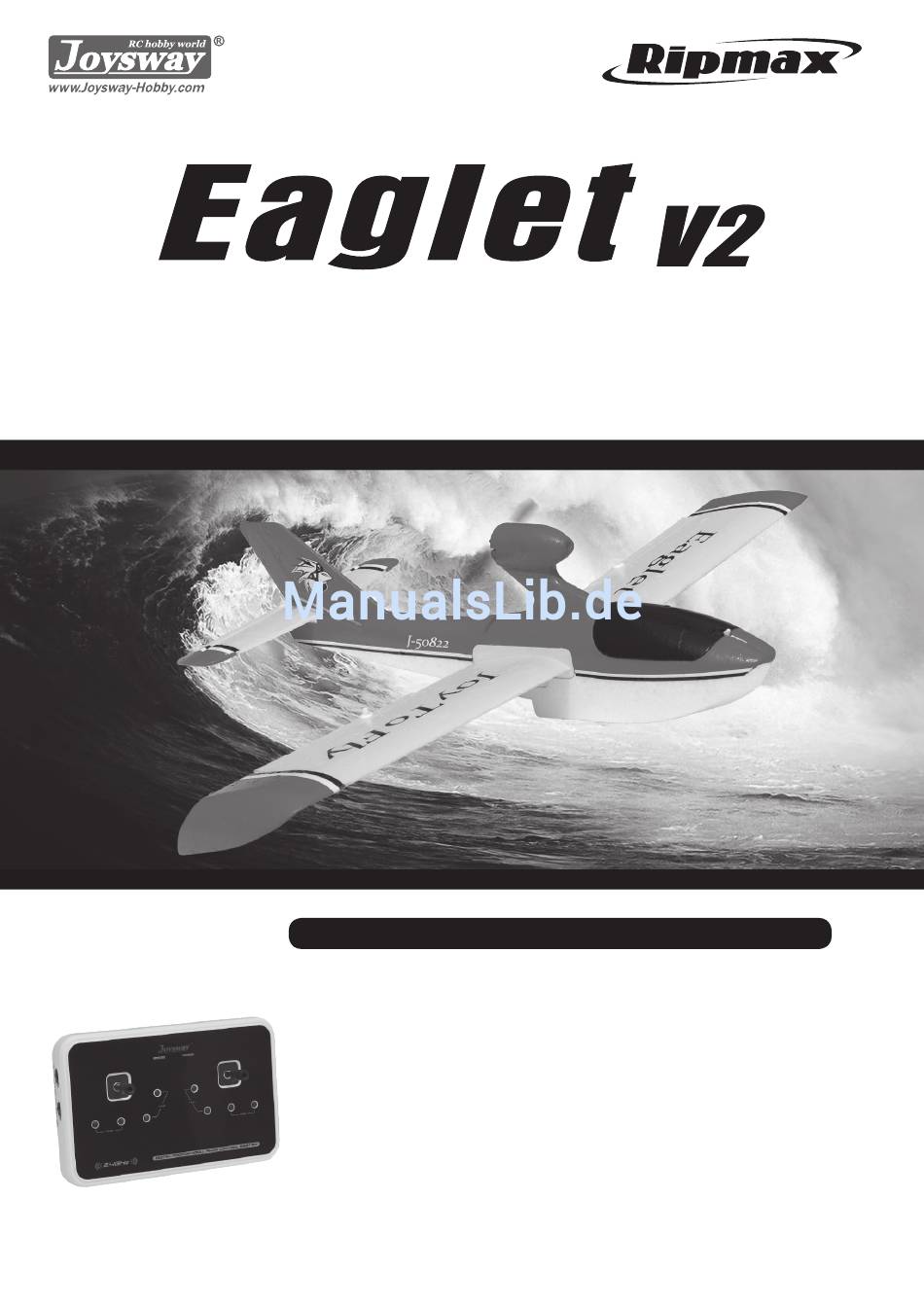

2,4 GHz RTF Brushed Mini Seaplane
Schnell montiert, kein Klebstoff nötig!
Technische Daten:
• Spannweite: 620 mm
• Länge: 538 mm
• Flächeninhalt: 25g/dm²
• Fluggewicht: 160 g
• Spritzwasser geprüfte 2.5 g
Micro Servos 3 St. für Quer,
Höhen- und Seitenruder
• Crash resistenter EPO
Schaum f. Rumpf & Flügel
Bau - und Bedienungsanleitung
Artikelnummer A-JS-6301V2
• Leistungsstarker 180er Bürstenmotor
• Micro Empfänger Einheit mit 5 A Regler
• 9.6 V 320 mAh LiFePo4 Akku
• Kunststoff Propeller x2
• USB Ladegerät mit USB 12 V Adapter
• 2,4 GHz 4 Kanal digitaler, proportio-
naler Sender mit Mischerfunktion
und 70% / 100% Dual Rate Funktion
Seite 1
Werbung
Verwandte Anleitungen für Ripmax Eaglet V2
Inhaltszusammenfassung für Ripmax Eaglet V2
- Seite 1 2,4 GHz RTF Brushed Mini Seaplane Artikelnummer A-JS-6301V2 Schnell montiert, kein Klebstoff nötig! Technische Daten: • Spannweite: 620 mm • Leistungsstarker 180er Bürstenmotor • Länge: 538 mm • Micro Empfänger Einheit mit 5 A Regler • Flächeninhalt: 25g/dm² • 9.6 V 320 mAh LiFePo4 Akku • Fluggewicht: 160 g • Kunststoff Propeller x2 • Spritzwasser geprüfte 2.5 g • USB Ladegerät mit USB 12 V Adapter Micro Servos 3 St. für Quer, • 2,4 GHz 4 Kanal digitaler, proportio- Höhen- und Seitenruder naler Sender mit Mischerfunktion • Crash resistenter EPO und 70% / 100% Dual Rate Funktion Schaum f. Rumpf & Flügel...
-
Seite 2: Sicherheitshinweise
BAUANLEITUNG DIESES MODELL IST KEIN SPIELZEUG! DIESE ANLEITUNG SOLLTE VON EINEM ERWACHSENEN GELESEN WERDEN EAGLET V2 2,4 GHz RTF BRUSHED MINI SEAPLANE Bestellnummer: A-JS-6301V2 SICHERHEITSHINWEISE ACHTUNG: Bevor Sie mit der Montage beginnen, bitte lesen und verstehen Sie die unten aufge- führten Warnungen. Bei Nichtbeachtung oder falschem Verständnis kann dies zu körper- lichem Schaden und/oder Verletzungen führen. -
Seite 3: Vorbereitung Für Die Montage
BAUKASTENINHALT 1. Rumpf und Abdeckung 2. Hauptflügel 3. 2,4 GHz 4 Kanal Sender 4. USB Ladegerät mit USB 12 V Adapter 5. 9,6 V 320 mAh LiFePo4 Akku 6. Ersatz 2 Blatt Kunststoff Propeller 7. Schwimmer für linken Flügel BENÖTIGTES ZUBEHÖR UM DAS MODELL ZU VERVOLLSTÄNDIGEN Vier „AA”... - Seite 4 6. Entfernen Sie das Ladegerät vom Zigarettenanzünder im Auto, wenn Sie dieses für eine längere Zeit nicht benötigen. ZUSAMMENBAU IHRES EAGLET V2 SEAPLANE SCHRITT 1: DEN HAUPTFLÜGEL MONTIEREN 1. Entfernen Sie den Schutz am doppelseitigen Aufkleber an der Unterseite des Hauptflügels.
- Seite 5 4. Entfernen Sie den Schutz am doppelseitigen Aufkleber an der Unterseite der linken Flügelspitze. 5. Drücken Sie den Schwimmer auf die Flügelspitze. Stellen Sie sicher, dass dieser fest sitzt. 6. Entfernen Sie die Haube, indem Sie den Kunststoffverschluss nach unten drücken. 7.
- Seite 6 2. Mit Klettband sichern Sie den 9.6V LiFePo4 Akku im vorderen Teil des Rumpfes, wie gezeigt. Denken Sie daran, dass Sie das Akkukabel gut platzieren, damit dieses nicht in der Haube eingeklemmt wird. 3. Stecken Sie den 9.6V LiFePo4 Akku an den passenden Stecker der Regler/Empfängereinheit. Nicht mit Gewalt einstecken - es geht nur in eine Richtung! 4.
- Seite 7 FLUGVORBEREITUNG SCHRITT 1: SICH MIT DER FERNSTEUERUNG VERTRAUT MACHEN Leistungsanzeige Höhenruder nach unten Gas max. Seitenruder Seitenruder Querruder Querruder nach links nach rechts nach rechts nach links Höhenruder nach oben Gas min. Seitenruder Trimmung Querruder Trimmung Höhenruder Trimmung Gas Trimmung Umkehrschalter für Querruder Umkehrschalter für Gas Umkehrschalter für Höhenruder...
- Seite 8 SENDER /EMPFÄNGER BINDEN Der Bindungsprozess bindet den J4C13 Sender mit dem Empfänger. Wenn Sie feststellen, dass Ihr Sender und Empfänger nicht gebunden sind (die LED des Empfängers blinkt rot auf ), sollten Sie folgendes tun: 1. Drücken Sie den Gashebel ganz nach unten, schalten den MXMD Knopf „AUS”, der Servoumkehrschalter von Kanal 3 muss auf der oberen Position stehen.
- Seite 9 SCHRITT 4: HÖHENRUDER TESTEN (MODE2) 1. Bewegen Sie den Höhenruderhebel nach hinten, bewegt sich das Höhenruder nach oben. 2. Bewegen Sie den Höhenruderhebel nach vorne, bewegt sich das Höhenruder nach unten. HINWEIS: Sollten sich das Ruder in die entgegengesetzte Richtung bewegen, überprüfen Sie den Reverse Schalter an Ihrer Fernsteuerung, und nehmen gegebenenfalls Einstellungen vor.
- Seite 10 Geschwindigkeit reagiert, und wie das Modell dann fliegt, wenn Sie dieses landen. 3. Um den Eaglet V2 zu landen, fliegen Sie mit dem Wind bis Sie in einem großen Bogen in den Wind in Rich- tung Landebahn drehen. Reduzieren Sie dabei die Motorleistung so, dass das Modell mit dem Sinkflug be- ginnt, aber nicht an der Landebahn vorbei fliegen.
- Seite 11 FLUGBEFEHLE (MODE 2) Beschleuni- Linker Hebel nach oben Geschwindig- Linker Hebel keit nach unten verringern Rechter Hebel Aufsteigen nach unten Rechter Hebel Sinkflug nach oben Nase Linker Hebel schwenkt nach rechts nach rechts Nase Linker Hebel schwenkt nach links nach links Modell neigt Rechter Hebel sich nach nach rechts rechts Modell neigt...
- Seite 12 4. Stellen Sie die Seiten, - Höhen- und Querruder Trimmung so ein, dass das Flugzeug gerade und waagrecht fliegt, wenn Sie die Steuerhebel los lassen. ERSATZTEILLISTE Um Ersatzteile für den Eaglet V2 zu bestellen, verwenden Sie bitte die Teilenummer in der Ersatzteilliste, wie unten beschrieben. ARTIKEL-NR. ARTIKEL ARTIKEL-NR. ARTIKEL...
