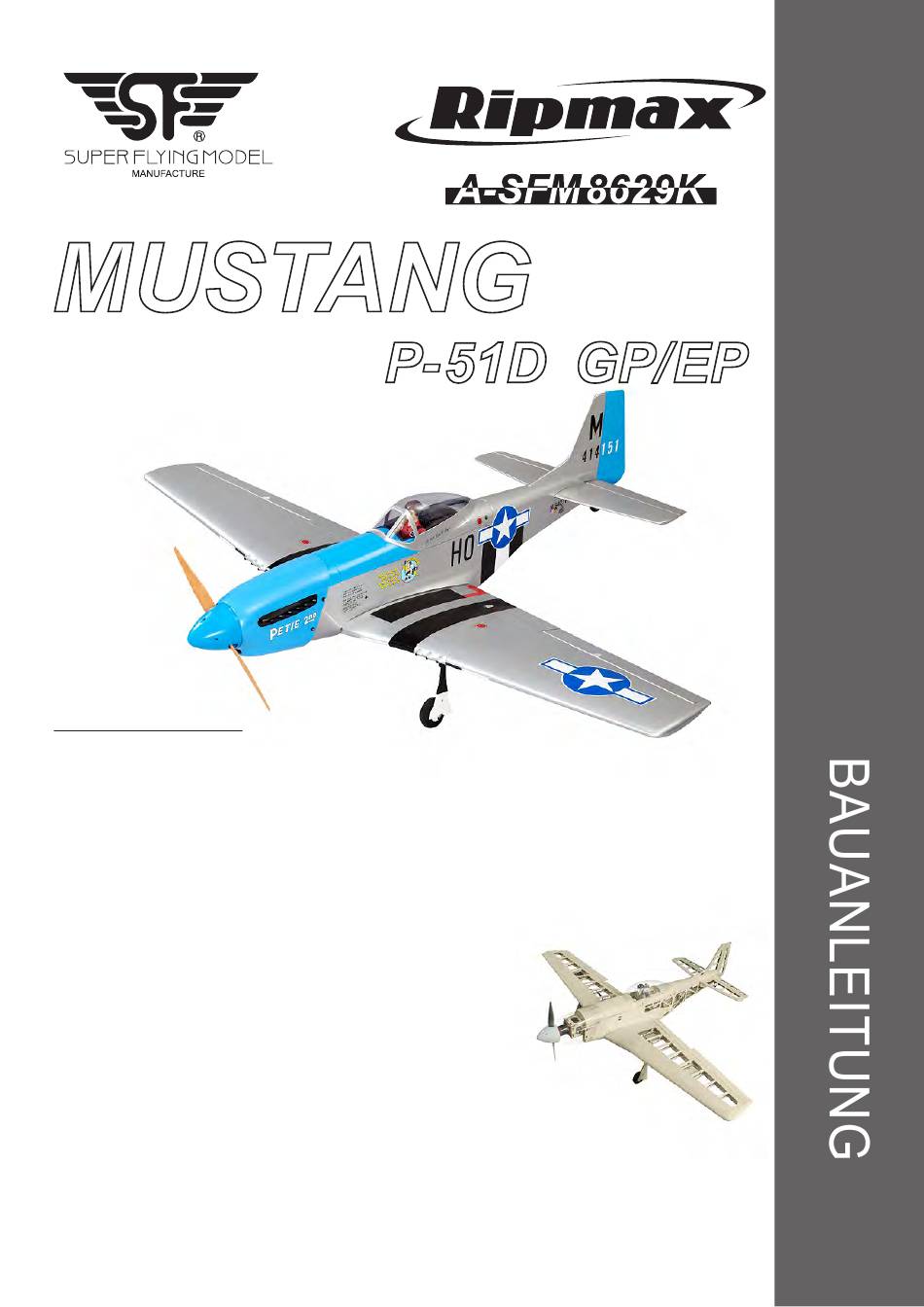

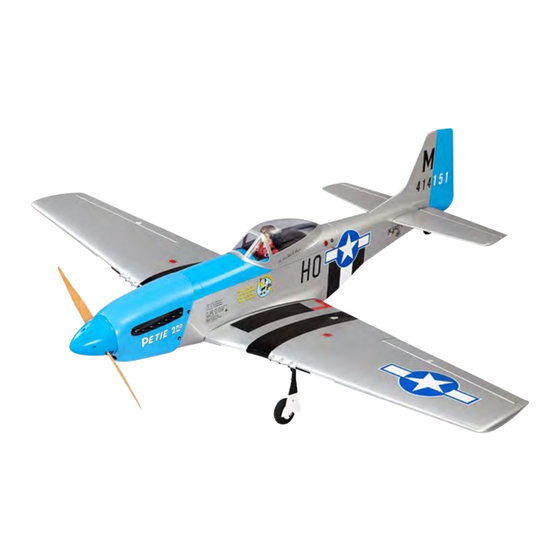

MUSTANG
TECHNISCHE DATEN
Spannweite: . . . . . . . . . . . . . . 1426 mm
Flügel�äche: . . . . . . . . . . . . . . 34,7 dm
Länge: . . . . . . . . . . . . . . . . . . . . 1177 mm
Gesamtgewicht: . . . . . . . . . . 2600 g (mit 2600 mAh Akku)
Fernsteuerung: . . . . . . . . . . . 5 - 6 Kanal (Verwendung von Klappen)
Elektromotor (EP): . . . . . . . . . 4250 - 850KV Brushless
Schub: . . . . . . . . . . . . . . . . . . . . ca. 3 kg
Akku: . . . . . . . . . . . . . . . . . . . . . Li-Po 4-zellig 2600 mAh
Regler: . . . . . . . . . . . . . . . . . . . . 70 A
Verbrennungsmotor (GP): . 10 ccm 2-Takt (Benziner)
Propeller . . . . . . . . . . . . . . . . . .für EP: 12 x 8"
Warnung
Ein RC Flugzeug ist kein Spielzeug. Bei falscher Handhabung kann dies zu schweren körper-
lichen Schäden, und Sachschäden führen. Fliegen Sie nur im offenen Gelände, und folgen
Sie den Anweisungen, die bei Ihrer Fernsteuerung beiliegt.
Vor der Montage nehmen Sie jedes Teil aus der Verpackung und überprüfen es auf Schäden.
Überprüfen Sie besonders den Rumpf, die Flügel und das Leitwerk. Wenn Sie feststellen,
dass Teile beschädigt sind, oder fehlen kontaktieren Sie Ihren Fachhändler.
P-51D GP/EP
2
7,5 ccm 2-Takt
10 ccm 4-Takt
für GP: 12 x 6" (Benziner)
für GP: 11 x 6"
