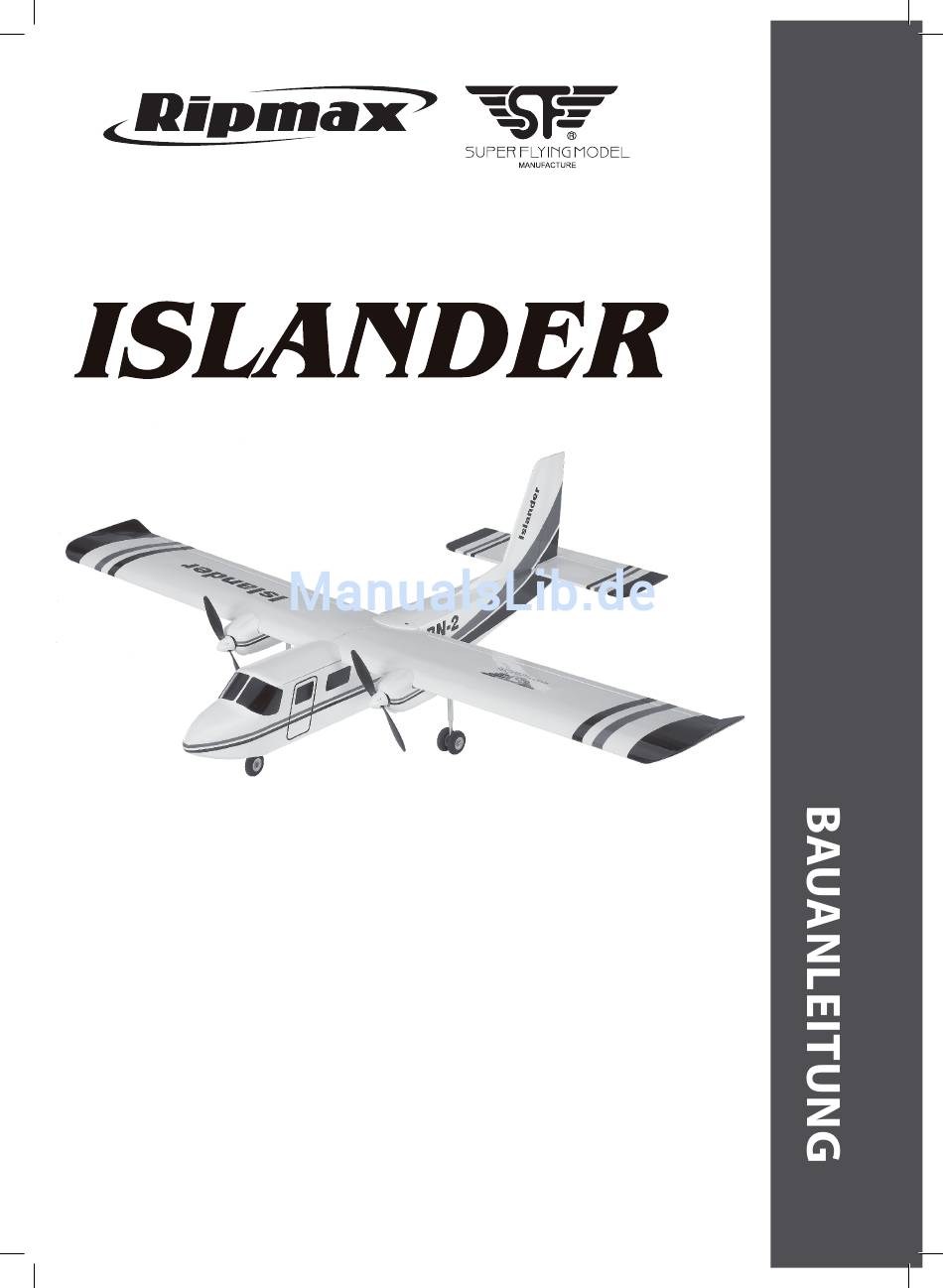

- Seite 1 TECHNISCHE DATEN: SPANNWEITE: 1500 mm (59 in) FLÜGELFLÄCHE: 33,6 dm (520-5/6 sq.in) LÄNGE: 1116 mm (44 in) GEWICHT: 1550 g (49-5/6 oz) EMPFOHLEN: FERNSTEUERUNG: 4 KANAL AKKU: 11,1V 1500 mAh MOTOR: 1300KV BRUSHLESS (9-1300) A-SFM EP-42 REGLER: 30A...
-
Seite 2: Wichtige Hinweise
Teilen in Berührung kommen! Denken Sie auch an Ihre Haustiere! Haftungsausschluss: Ripmax Produkte sind häufig nur ein Teil einer ganzen Funktions- Fliegen Sie grundsätzlich, ob mit Modellflugzeugen-, kette. Diese Funktionskette, wie auch die Einhaltung der Montage- Hubschraubern- oder Multicoptern, nie in Augenhöhe... - Seite 3 Baukasteninhalt Empfohlene Fernsteuerung und elektronisches Equipment (nicht beinhaltet) 4 Kanal Fernsteuerung 1500mAh 3 zelliger Li-Po Akku 4x 9g Micro Servo 2x 1300KV Brushless Motor 2x 30A Brushless Regler Optionales Zubehör 30A Brushless Regler 9-1300 1300KV 9poliger 8x4 Propeller mit Alu. Brushless Motor Mutter und Spinner Benötigtes Werkzeug...
- Seite 4 Kleben Sie mit Epoxid die Flügelaufnahme Mit einer gebogenen Schere schneiden in die beiden Flügelhälften. Sie entlang der Prägungslinie die Verstärkungsabdeckung aus. Mit einem Messer schneiden Sie die Folie an der Innenseite der markierten Linie ab. Mit Epoxid kleben Sie die Verstärkung auf die Oberseite des Flügels.
- Seite 5 Im Flügleinneren befindet sich eine Montieren Sie den Kreuzträger aus Führungsschnur. Befestigen Sie die Schnur Aluminium an den Motor und verlängern am Servokabel und ziehen das Kabel durch das Motorkabel auf 22 cm. den Flügel. Finden Sie die Führungsschnur im Befestigen Sie das 9g Servo im Flügel.
- Seite 6 Legen Sie die Motorhaube auf den Nehmen Sie das Querrudergestänge aus Arbeitstisch. Mit einem Messer schneiden dem Zubehörbeutel. Befestigen sie das Sie gerade vom Loch nach unten. Gestänge am Querruder und Servo. Lassen Sie etwas Gestänge stehen, um die Z- Form herzustellen.
- Seite 7 Befestigen Sie den Propeller mit Mit einem Messer schneiden Sie die Folie Spinner am Motor. Mit einem 1.5mm innerhalb der Markierungsfläche ab. Innensechskantschlüssel ziehen Sie die Schrauben an der Propelleraufnahme fest. Befestigen sie das Gestänge am Höhen- ruder. Stecken Sie die Motorkabel an den Regler und verbinden das Servokabel mit dem Y- Kabel.
- Seite 8 Bohren Sie ein 2mm Loch in den Servoarm und befestigen Sie die Gestängeeinsteller am Servoarm. Installieren Sie die Ruder- und Höhenruderservos im Rumpfinneren. Befestigen Sie das Gestänge am Seiten- ruder. Beachten Sie bitte, dass die Länge des Gestänges 2 cm länger sein muss als die des PVC Rohres, damit das Gestänge richtig funktioniert.
- Seite 9 HÖHENRUDERAUSSCHLÄGE Befestigen Sie das Bugradgestänge an dem Bugrad. SEITENRUDERAUSSCHLÄGE Stellen Sie das Servo in Neutralposition. Mit einem 1,5 mm Innensechskantschlüssel ziehen Sie das Seiten- und Höhenruder- Mit 2 x 10 mm Gewindeschrauben gestänge fest. befestigen Sie das komplettierte Bugrad am Rumpf. Ziehen Sie das weiße Kunststoffrohr straff Setzen Sie das Bugrad in Neutralposition (für das Rudergestänge), und kleben dieses...
- Seite 10 Befestigen Sie die Akkuabdeckung an Verwenden Sie ein Stück Klettband Rumpfoberseite. zwischen dem Akku und dem Akkuhalter, damit der Akku nicht vom Halter rutschen kann. Mit M3 x 40 mm Schrauben befestigen Sie den Flügel am Rumpf. Der Schwerpunkt des Modells liegt bei 74 mm, gemessen von der Flügelvorder- SEITEN- kante aus nach hinten.
