Viessmann Vitoclima 300-S Serviceanleitung Seite 7

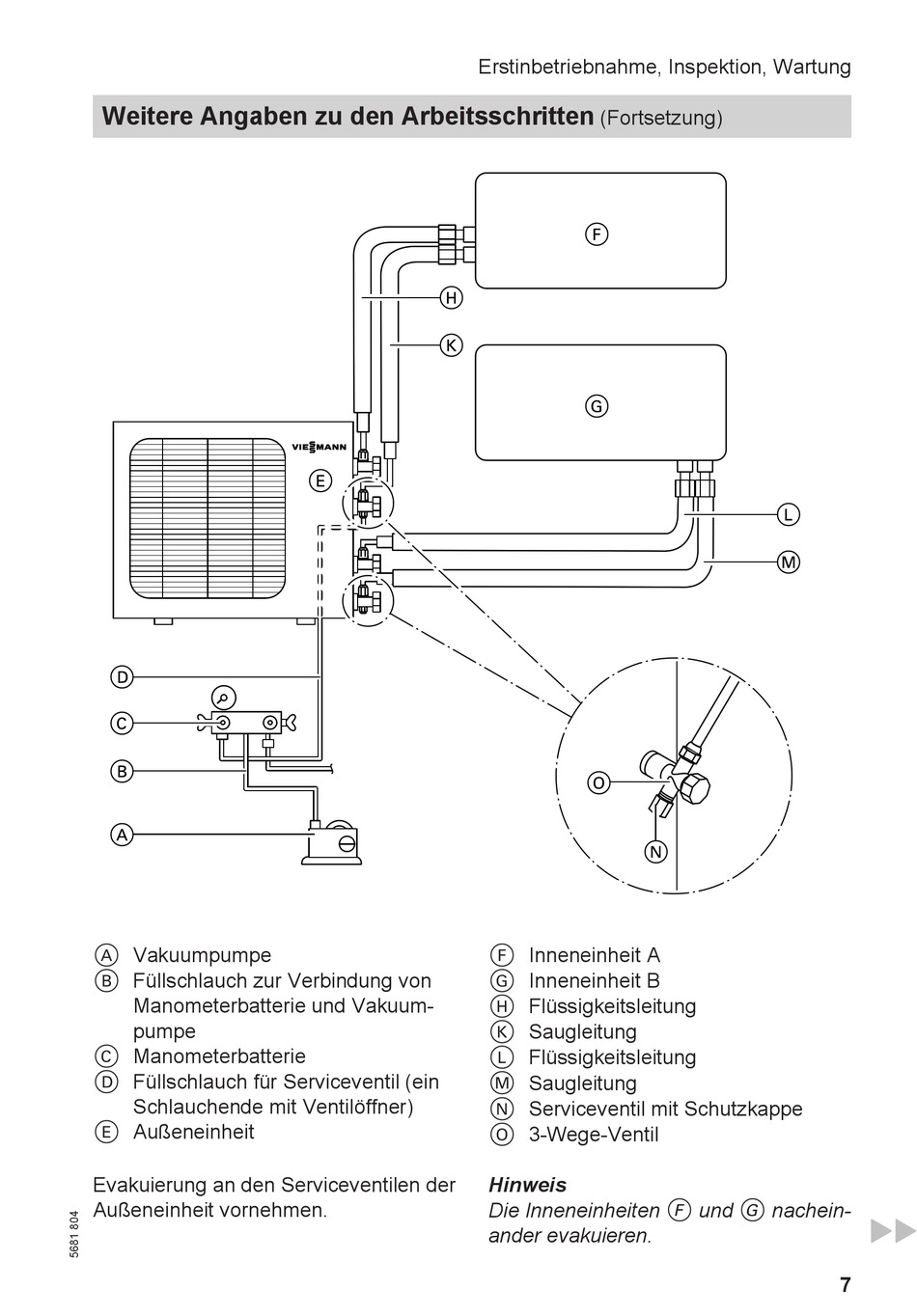

Weitere Angaben zu den Arbeitsschritten
A Vakuumpumpe
B Füllschlauch zur Verbindung von
Manometerbatterie und Vakuum-
pumpe
C Manometerbatterie
D Füllschlauch für Serviceventil (ein
Schlauchende mit Ventilöffner)
E Außeneinheit
Evakuierung an den Serviceventilen der
Außeneinheit vornehmen.
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
F Inneneinheit A
G Inneneinheit B
H Flüssigkeitsleitung
K Saugleitung
L Flüssigkeitsleitung
M Saugleitung
N Serviceventil mit Schutzkappe
O 3-Wege-Ventil
Hinweis
Die Inneneinheiten F und G nachein-
ander evakuieren.
7
