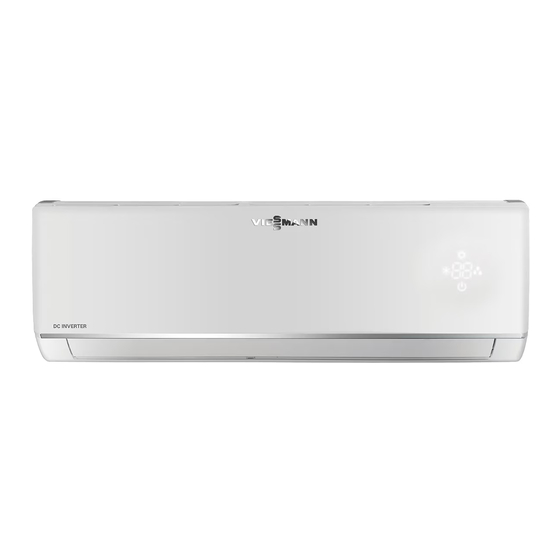

VIESMANN Serviceanleitung für die Fachkraft Vitoclima 300-S Single-Split-Klimagerät mit Invertertechnik Bestehend aus Außeneinheit und Inneneinheit Gültigkeitshinweise siehe letzte Seite VITOCLIMA 300-S Bitte aufbewahren! 5681 900 6/2011...
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden.
Seite 3
Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Störungsbehebung Störungen mit Anzeige (Diagnosemodus)............14 Überprüfung der wesentlichen Bauteile der Außeneinheit........25 Testmodus an Außeneinheiten ................26 Kältemittelkreislauf.................... 27 Anschluss- und Verdrahtungsschemen Wandgeräte, Typ W303H und W304H..............28 Wandgerät, Typ W305H..................
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Hinweis zur Erstinbetriebnahme bei Außeneinheit, Typ OS305H..............•...
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Hinweis zur Erstinbetriebnahme bei Außeneinheit, Typ OS305H Nach dem elektrischen Anschluss der Außeneinheit blinkt im Display der Steu- erung „it“. Die Störungsanzeige der Außeneinheit erfolgt über die Innenein- heit (siehe Seite 14). Gerät und Hauptsicherung ausschalten Gefahr Die Berührung von spannungsführenden Teilen kann zum Übergang von...
Seite 7
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Vakuumpumpe E Außeneinheit B Füllschlauch zur Verbindung von F Inneneinheit Manometerbatterie und Vakuum- G Saugleitung pumpe H Flüssigkeitsleitung C Manometerbatterie K Serviceventil mit Schutzkappe D Füllschlauch für Saugseite (ein L 3-Wege-Ventil Schlauchende mit Ventilöffner) 2.
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Vakuumpumpe A einschalten. 6. Vakuumpumpe A einschalten, bis Pumpe 15 min laufen lassen. Vakuum erreicht ist (Wert an der Messanzeige muss annähernd 0 bar 5. Ventil zwischen Manometerbatterie sein). C und Vakuumpumpe schließen. Hinweis Vakuumpumpe A ausschalten und Die Laufzeit der Pumpe ist abhängig...
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kältemittelleitungen auf Dichtheit prüfen Gefahr 1. Sämtliche Bördelverbindungen der Unkontrolliertes Austreten von Kältemittelleitungen zwischen Innen- R 410A in geschlossenen Räu- und Außeneinheit auf Kältemittel- men vermeiden, für ausrei- lecks prüfen. chende Belüftung sorgen. Unbedingt die entsprechenden 2.
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Inneneinheit D Außeneinheit B Saugleitung E Ölhebebögen C Flüssigkeitsleitung Kondenswasserablauf der Inneneinheit prüfen Achtung 3. Durchführung der Arbeiten in das Ansammlungen von Kondens- Prüfprotokoll ab Seite 42 eintra- wasser können zu Gebäude- gen.
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Freien Lauf des Außenventilators prüfen Gefahr 1. Luftaustrittsgitter der Außeneinheit Unbeabsichtigtes Anlaufen des entfernen. Ventilators kann zu schweren Verletzungen führen. 2. Ventilator von Hand drehen. Vor Beginn der Arbeiten das Gerät spannungsfrei schalten. 3.
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftfilter der Inneneinheit reinigen Hinweis 1. Luftfilter mit einem Staubsauger oder Der Luftfilter verhindert das Eindringen klarem Wasser reinigen. von Staub und anderen Partikeln. Bei starker Verschmutzung eine wei- Ein verstopfter Luftfilter kann die Leis- che Bürste und ein mildes Reini- tung des Klimageräts erheblich vermin- gungsmittel verwenden.
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktion der Anlage prüfen (Leistungstest) Gerät min. 15 min bei hoher Ventilatord- Die Temperaturdifferenz muss min. 8 K rehzahl im Kühlbetrieb laufen lassen. betragen. Temperatur der angesaugten und der ausgeblasenen Luft messen. Kältemittel in die Außeneinheit saugen (falls Einheiten getrennt werden müssen) 1.
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) Im Diagnosemodus lassen sich die Stö- Beschreibung der Bedien- und rungscodes für die Innen- und Außen- Anzeigeelemente in der Bedie- einheit getrennt abfragen. nungsanleitung „Vitoclima-S“. Diagnosemodus aktivieren Taste „MODE“ an der Inneneinheit für 5 Während der Diagnose der Außenein- bis 10 s gedrückt halten.
Seite 18
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ● ● ● DC-Überspannung Netzspannung prüfen (max. (Gleichspannung liegt 264 V~). Falls der Wert in Ord- über dem Grenzwert). nung ist, aber die Störung erneut auftritt, Steuerung aus- tauschen. ∘...
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ● ● ● Verdichter Sperre. Auf Standby umschalten und neu starten. ∘ ● ● ● ● Fehlerhafte Kommuni- Elektrische Verbindungslei- kation. tung zwischen Innen- und Außeneinheit prüfen. ● Kühlungs- und Heizungs-LED leuchten gemeinsam auf. ∘...
Seite 20
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Anzeige von Störungen der Außeneinheit an der Inneneinheit Blinkcode Störung Ursache/Behebung ∘ ∘ ∘ ∘ ● Temperatursensor Wär- Sensoranschluss prüfen; metauscher der Außen- Sensor austauschen. einheit Unterbrechung. ∘ ∘ ∘ ∘ ● Temperatursensor Wär- metauscher der Außen- einheit Kurzschluss.
Seite 21
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ● ● ● DC-Unterspannung Netzspannung prüfen (min. (Gleichspannung liegt 198 V~). Falls der Wert in Ord- unter dem Grenzwert). nung ist, aber die Störung erneut auftritt, Steuerung aus- tauschen. ∘...
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ● ● ● Verdichter Sperre. Anschlüsse Verdichter prüfen (darauf achten, dass die Pha- senfolge U-V-W an den Ver- dichter angeschlossen ist). ∘ ● ● ● ● Fehlerhafte Kommuni- Verbindungsleitung zwischen kation.
Seite 23
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Störung Mögliche Ursache Behebung Kein Luftaustritt an Innenein- Gerät im Heizbetrieb und In Kühlbetrieb schalten heit. Wärmetauscher noch und prüfen. nicht warm. Keine/zu geringe Span- Hohe Drehzahl einstel- nung am Lüfteranschluss len; falls Spannung am der Steuerungsplatine.
Seite 24
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Störung Mögliche Ursache Behebung Verdichter (in Außeneinheit) Keine Spannung an den Elektrische Verbin- läuft nicht. Klemmen der Außenein- dung zwischen Innen- heit. und Außeneinheit prü- fen. Steuerungsplatine (Inneneinheit) austau- schen. Zu geringe Spannung an Netzanschluss prüfen.
Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Eine oder mehrere Anzeigen (LED) der Inneneinheit funktionieren nicht Voraussetzung: Heiz- und Kühlleistung normal. ■ Verbindung zwischen Platine Innen- einheit und Anzeigenplatine prüfen. ■ Anzeigenplatine prüfen und ggf. aus- tauschen. ■ Platine Inneneinheit prüfen und ggf. austauschen.
Störungsbehebung Überprüfung der wesentlichen Bauteile der… (Fortsetzung) Mit der Außeneinheit muss auch das EEV eingeschaltet sein. Es erzeugt dabei Geräusche und Vibrationen. Drosselspule (nur bei Typ OS305H) Anschluss der Drosselspule prüfen. Auf Kurzschluss zwischen Spulendraht Spule von Steuerung trennen und die und Metallkern prüfen.
Kältemittelkreislauf Kältemittelkreislauf A Wärmetauscher der Außeneinheit F Ventil mit Anschluss für Flüssig- mit Temperatursensor keitsleitung B 4-Wege-Umkehrventil G Filter C Verdichter H Elektronisches Expansionsventil D 3-Wege-Ventil mit Anschluss für K Filter Saugleitung und Serviceventil E Wärmetauscher der Inneneinheit mit Temperatursensor Hinweis Der Kältemittelkreislauf wird mit dem 4- Wege-Umkehrventil B von Kühlen auf...
Anschluss- und Verdrahtungsschemen Deckenkassettengeräte GNYE A Verbindung mit Außeneinheit H Schalter Kondenswasserüberlauf B Raumtemperatursensor K Lüfter C Temperatursensor Wärmetauscher L Transformator D Netzanschluss, 230 V~, 50 Hz M Schrittmotor für horizontale Luftleit- lamelle E Platine Steuerung N Kondenswasserpumpe F Anzeigenplatine O Schnittstelle RS485 G Schrittmotor für vertikale Luftleitla- P Bauseitige Schaltuhr (optional)
Anschluss- und Verdrahtungsschemen Außeneinheiten Typ OS303H, OS304H (Fortsetzung) Farbkennzeichnung nach GNYE Grün/Gelb DIN IEC 60757 Orange Schwarz Braun Gelb Blau Weiß Grün Außeneinheit Typ OS305H 1 2 1 2 1 2 3 1 2 3 4 P503 P502 P501 P201 P202 P108 P109 P104 P105 P106...
Seite 33
Anschluss- und Verdrahtungsschemen Außeneinheit Typ OS305H (Fortsetzung) R Verbindung mit Inneneinheit Farbkennzeichnung nach DIN IEC 60757 Schwarz Braun Blau Grün GNYE Grün/Gelb Weiß Gelb...
Technische Daten Stromversorgung Betriebsspannung: 230 V/50 Hz Gerät Nennstrom in A Anlaufstrom in Absicherung, Kühlen Heizen träge in A W303H mit 10,5 OS303H W304H mit OS304H W305H mit OS305H C303H mit OS303H C304H mit OS304H C305H mit OS305H Netzanschluss- und Verbindungsleitung Netzanschluss an der Inneneinheit aus- führen.
Technische Daten Betriebsbedingungen Kühlen Heizen Innentemperatur ■ Minimum °C 21 (15 Feuchtkugel) ■ Standard °C 27 (19 Feuchtkugel) ■ Maximum °C 32 (23 Feuchtkugel) Außentemperatur ■ Minimum °C -10 -15 (-16 Feuchtkugel) ■ Standard °C 35 7 (6 Feuchtkugel) ■ Maximum °C 46 24 (18 Feuchtkugel) Spannungsbereich...
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitoclima 300-S mit den folgenden Normen über- einstimmt: EN 14511-1 EN 60 335-1 EN 378-1 EN 60 335-2-40 EN 55 014-1...
