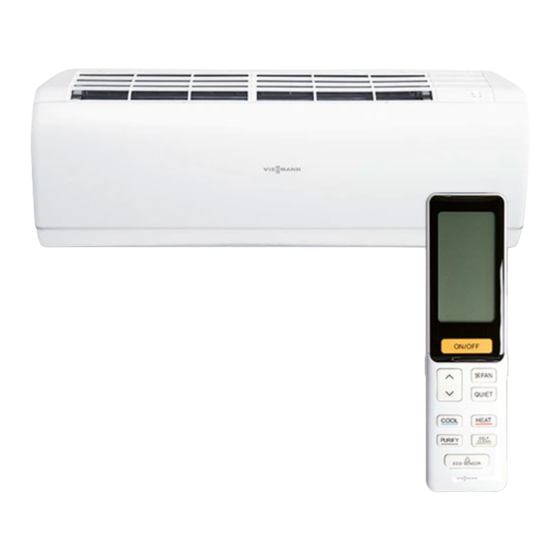

- Seite 1 SPLIT-TYP RAUMKLIMAGERÄT BEDIENUNGSANLEITUNG Vitoclima 300-S IWAA300MHA022 IWAA300MHA026 IWAA300MHA035 IWAA300MHA052 IWAA300MHA022-S IWAA300MHA026-S IWAA300MHA035-S IWAA300MHA052-S 6198741-01 10/2022 Bitte aufbewahren!
- Seite 2 Lesen Sie die Sicherheitshinweise in dieser Anleitung sorgfältig Dieses Gerät ist mit R32 gefüllt. durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie diese Anleitung so auf, dass der Benutzer sie leicht finden kann. WARNUNG: ■ Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung des Abtauvorgangs oder zur Reinigung.
- Seite 3 Inhalt TEILE UND FUNKTIONEN-------------------------------------------------------------------------------- BEDIENUNG ------------------------------------------------------------------------------------------------- INSTALLATION DES INNENGERÄTS ----------------------------------------------------------------- WARTUNG ---------------------------------------------------------------------------------------------------- VORSICHTSMASSNAHMEN ----------------------------------------------------------------------------- FEHLERSUCHE --------------------------------------------------------------------------------------------- Visuelle Luftqualitätsfunktion PM2.5-Entfernungsfunktion Dieses Produkt verfügt über einen eingebauten Dieses Produkt verfügt über zwei Methoden zur Beseitigung von Partikelverunreinigungen. Staub- und Feuchtigkeitssensor, der die Zum einen wird ein hocheffizienter HEPA- Luftfeuchtigkeit und die Qualität der Staubfilter verwendet, um PM2.5 und PM10...
-
Seite 5: Teile Und Funktionen
Teile und Funktionen Beschreibung der WLAN-Funktion Stecken Sie das USB-WLAN-Modul in den Anschluss Hinweis: Schalten Sie das Klimagerät vor dem Einbau aus. Anwendungsumgebung Ein Smartphone und ein drahtloser Router mit Internetanschluss sind erforderlich. Anforderungen an die Smartphone-Version: iOS-System Android-System Version 9.0 oder höher Version 5.0 oder höher Konfigurationsverfahren... -
Seite 6: Fernbedienung
Teile und Funktionen Innengerät Fernbedienung Luftfeuchtigkeitssensor (intern) Außenseite der Fernbedienung Lufteinlass Luftqualitätssensor (intern) 5. Taste ON/OFF Anzeige (intern) Frontplatte 6. Anzeige des jeweiligen Funktionsstatus Vertikale Klappe (intern) Steuerung der Luftstromrichtung nach links 7. Anzeige der Betriebsart und rechts Luftauslass 8. -
Seite 7: Bedienung
Bedienung 18. Taste TIMER Einstellung von Uhr und LOCK- 19. Taste CLOCK 20. Taste 10 ºC Funktion Spezielle Heizungseinstellungsfunktion: Heizung auf 10 Grad beibehalten (nützlich für RS) Drücken Sie die Taste CLOCK. 21. Taste SMART HUMIDITY 22. Taste SMART Dient zur Einstellung des SMART-Betriebs. -
Seite 8: Quiet-Betrieb
Bedienung Kühlen-, Heizen-Betrieb QUIET-Betrieb Starten Sie das Gerät. Wählen Sie die Betriebsart. Drücken Sie die Taste COOL auf der Fernbedienung. Drücken Sie die Taste HEAT auf der Fernbedienung. QUIET-Betrieb Sie können diese Funktion nutzen, wenn Sie Ruhe zum Ausruhen oder Lesen benötigen. -
Seite 9: Luftreinigungs-Betrieb
Bedienung Luftreinigungs-Betrieb Reinigungsfunktion: IFD-Filter: Wenn Sie im Kühl-/Heiz-/Ventilatorbetrieb die Taste PURIFY Fernbedienung drücken, wird der aktive Filter innerhalb von drei Minuten aktiviert und die Reinigung beginnt. In der intelligenten Betriebsart bestimmt das Gerät automatisch, ob die Reinigungsfunktion eingeschaltet werden muss oder nicht. Dies erfolgt in Abhängigkeit vom PM2.5- Konzentrationswert, der vom Raumluftqualitätssensor ermittelt wird. - Seite 10 Bedienung Drücken Sie die Taste TEMP. Jedes Mal, wenn die Taste gedrückt wird, erhöht sich die Temperatureinstellung um 0,5 ºC. Jedes Mal, wenn die Taste gedrückt wird, verringert sich die Temperatureinstellung um 0,5 ºC. ECO SENSOR SELF SELF Das Gerät startet den Betrieb, PURIFY CLEAN...
- Seite 11 Bedienung Behaglichkeitsbetrieb Aktivieren der Funktion HEALTH Hinweis: AIRFLOW 1. Nach der Einstellung der Funktion HEALTH AIRFLOW wird die Position der Ein- und Auslassgitter fixiert. 1). Drücken Sie die Taste HEALTH 2. Beim Heizen ist es besser, den -Modus zu wählen. AIRFLOW, erscheint auf der 3.
-
Seite 12: Swing-Betrieb
Bedienung SWING-Betrieb Zeitschaltung Stellen Sie die Uhr richtig ein, bevor Sie den Timer-Betrieb starten. Sie können das Gerät zu folgenden Zeiten automatisch starten oder stoppen lassen: Bevor Sie morgens aufwachen, wenn Sie von draußen Luftstromrichtung nach oben zurückkommen oder nachdem Sie nachts eingeschlafen sind. und unten Wählen Sie die gewünschte Betriebsart. - Seite 13 Bedienung SLEEP-Komfortbetrieb 3 Stunden und schaltet dann ab. Die Temperatur ist niedriger als die Temperatureinstellung, damit die Raumtemperatur nicht zu hoch für Vor dem Schlafengehen können Sie einfach die Taste SLEEP drücken Ihren Schlaf ist. und das Gerät wird im SLEEP-Betrieb arbeiten und Sie in einen gesunden Schlaf versetzen.
-
Seite 14: Smart-Betrieb
Bedienung SMART-Betrieb AIR STATUS- und SMART HUMIDITY-Betrieb (Diese Funktion ist bei einigen Modellen nicht verfügbar) Drücken Sie die Taste Eine Taste kann Ihnen ein komfortables SMART HUMIDITY Zimmer verschaffen! Das Klimagerät kann die Innentemperatur In der Betriebsart SMART Humidity und die Luftfeuchtigkeit erfassen und beträgt der Temperaturregelbereich 16 °C bis 30 °C. - Seite 15 Betrieb -- Einbau und Ausbau des IFD Filters * Kurze Einführung in den Mechanismus (die Abbildung ist eine Skizze der Teile, bitte beziehen Sie sich auf das reale Objekt) Schlitz der oberen Rechter Montagerahmen Halterung Obere Schließe Schlitz der unteren Halterung Untere Schließe Linker Montagerahmen...
-
Seite 16: Pflege Und Reinigung Des Ifd Filters
Bedienung Pflege und Reinigung des Notbetrieb und Testbetrieb IFD Filters Notbetrieb: • Verwenden Sie diese Funktion nur, wenn die Fernbedienung Das IFD-Entstaubungsmodul kann dauerhaft verwendet werden. defekt oder verloren gegangen ist. Mit der Es muss im Allgemeinen nicht ausgetauscht werden und kann Notbetriebsfunktion kann das Klimagerät eine Zeit lang gewaschen werden. -
Seite 17: Steri Clean-Betrieb
Bedienung Steri Clean-Betrieb SELF CLEAN-Betrieb ♦Funktionsbeschreibung: Wenn die Funktion 56 °C Steri Clean benötigt wird, Zweck dieser Funktion ist die Reinigung des rufen Sie sie bitte in der optionalen hOn APP auf. Wärmetauschers der Inneneinheit. Einführung in Steri Clean Stufe 1 - Self Clean: Um Schmutz zu entfernen, friert ♦Eingang und Ausgang:... -
Seite 18: Konformitätserklärung
WLAN -Maximale drahtlose Sendeleistung (20 dBm) Konformitätserklärung -Drahtloser Betriebsfrequenzbereich (2400-2483,5 MHz) Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das -Unterstützte Standards: IEEE802.11b, IEEE 802.11g, bezeichnete Produkt in Konstruktion und IEEE 802.11n Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. -
Seite 19: Installation Des Innengeräts
Installation des Innengeräts Erforderliche Werkzeuge für die Installation Stromquelle ⚫ ⚫ ⚫ Prüfen Sie vor dem Anschließen an die Steckdose unbedingt Treiber Drehmomentschlüssel die Spannung. ⚫ (17 mm, 22 mm, 26 mm) Zange ⚫ ⚫ ⚫ Der elektrische Anschluss muss den Angaben auf dem Typenschild Rohrschneider Bügelsäge ⚫... - Seite 20 Installation des Innengeräts [Links ● Linke hintere Rohrleitung] Anbringen der Montageplatte und Positionieren der ⚫ Bei einer Rohrleitung auf der linken Seite schneiden Sie mit einer Zange den Löcher in der Wand Deckel für die linke Rohrleitung ab. ⚫ Bei einer Rohrleitung auf der linken Seite biegen Sie die Rohre Wenn die Montageplatte zum ersten Mal befestigt wird entsprechend der Rohrleitungsrichtung bis zur Markierung des Lochs für die Rohrleitung auf der linken Seite, die auf den Wärmedämmstoffen...
-
Seite 21: Fehlercodes
Richtig Falsch Wenn Sie das Kabel nach der Installation des Innengeräts anschließen Führen Sie das Kabel von der Außenseite des Raumes in die linke Seite des Wandlochs ein, in dem das Rohr bereits vorhanden ist. Beschädigung Neigung Riss Teilweise Zu weit außen der Bördelung Ziehen Sie das Kabel an der Vorderseite heraus und verbinden Sie es mit einer Schleife. -
Seite 22: Wartung
Wartung Für eine intelligente Nutzung des Klimageräts Fernbedienung Innengerät Einstellung der richtigen Blockieren Sie nicht den Raumtemperatur Lufteinlass oder -auslass Wischen Sie das Klimagerät mit einem weichen, Richtige trockenen Tuch ab. Bei starken Temperatur Verschmutzungen verwenden Sie ein mit Verwenden Sie kein Wasser, sondern wischen Wasser verdünntes neutrales Reinigungsmittel. - Seite 23 Vorsicht WARNUNG Bitte wenden Sie sich für die Installation an den Vertrieb oder den Wartungsservice. Versuchen Sie nicht, das Klimagerät selbst zu installieren, da unsachgemäß durchgeführte Arbeiten zu einem elektrischen Schlag, einem Brand oder Wasseraustritt führen können. WARNUNG Wenn Anomalien wie z. B. Brandgeruch Überprüfen Sie den Verwenden Sie ordnungsgemäßen Einbau der...
- Seite 24 Fehlersuche Vorsicht Bevor Sie den Kundendienst in Anspruch • nehmen, sollten Sie Folgendes überprüfen. Verdecken Sie nicht das Lüftungsgitter des Klimageräts und stecken Sie nicht Ihre Finger oder andere Gegenstände in die Einlass-/Auslassöffnung und in die Schwenkklappen. • Dieses Gerät ist nicht für die Verwendung durch Personen Ereignis Ursache oder Kontrollpunkte (einschließlich Kindern) mit verringerten physischen,...
