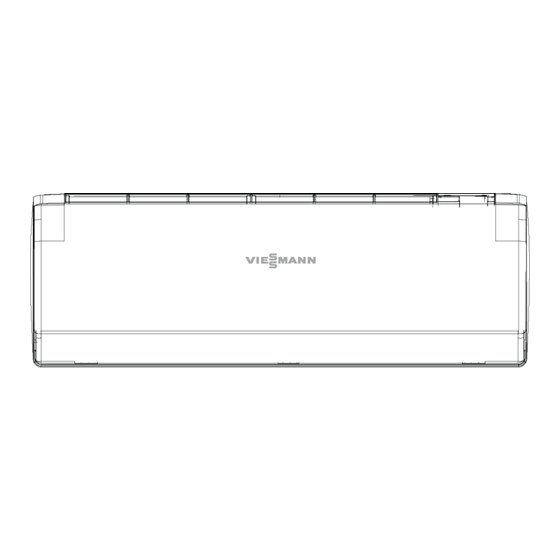

Serviceanleitung
Vitoclima 300-S
IWAA300MHA035
IWAA300MHA035-S
6198733-01
DE 10/2022
Bitte aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoclima 300-S

Inhaltszusammenfassung für Viessmann Vitoclima 300-S

  • Seite 1 Serviceanleitung Vitoclima 300-S IWAA300MHA035 IWAA300MHA035-S 6198733-01 DE 10/2022 Bitte aufbewahren!

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt 1. Einführung ..................1 2. Eigenschaften ................... 7 3. Technische Daten ................8 4. Liste der Sensoren ................9 5. Kältkreisschema ................10 6. Anschlussplan der Leiterplatte ............11 7. Funktionen und Steuerung .............. 14 8. Maßzeichnungen ................29 9.

  • Seite 3: Einführung

    Einführung 1. Einführung 1.1 Erklärung des Modellnamens Farb- variante silber Leistungsgröße Generation A...Z interner Code Einphasig (230 V) Segment Premium Energieabgabe Luft Energiequelle Luft Wand Innengerät Klimagerät für die häusliche Anwendung...

  • Seite 4: Sicherheitshinweise

    Einführung 1.2 Sicherheitshinweise Lesen Sie vor der Durchführung von Reparaturarbeiten unbedingt die folgenden Sicherheitshinweise. Die Warnelemente sind in „Warnung“ und „Vorsicht“ eingeteilt. Die Elemente unter „Warnung“ sind besonders wichtig, da sie bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führen können. Die Elemente unter „Vorsicht“...

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Produkte Nach Der Reparatur

    Einführung Warnung Reparieren Sie die elektrischen Komponenten nicht mit nassen Händen. Arbeiten am Gerät mit nassen Händen können zu einem elektrischen Schlag führen. Reinigen Sie das Klimagerät nicht mit Spritzwasser. Das Waschen des Geräts mit Wasser kann zu einem elektrischen Schlag führen. Achten Sie auf die Erdung, wenn Sie das Gerät an einem feuchten oder nassen Ort reparieren, um einen elektrischen Schlag zu vermeiden.
  • Seite 6 Einführung Warnung Achten Sie darauf, dass Sie einen separaten Stromkreis für das Gerät verwenden, und beachten Sie bei der Durchführung von Elektroarbeiten die technischen Normen für elektrische Geräte, die internen Verkabelungsvorschriften und die Installationsanleitung. Eine unzureichende Kapazität des Stromkreises und unsachgemäße elektrische Arbeiten können zu einem elektrischen Schlag oder Brand führen.

  • Seite 7: Inspektion Nach Der Reparatur

    Einführung Vorsicht Der Einbau eines Fehlerstromschutzschalters ist in einigen Fällen je nach den Bedingungen des Aufstellungsorts erforderlich, um einen elektrischen Schlag zu vermeiden. Installieren Sie das Gerät nicht an einem Ort, an dem brennbare Gase austreten können. Wenn ein brennbares Gas austritt und in der Nähe des Geräts verbleibt, kann dies einen Brand verursachen. Achten Sie darauf, dass die Dichtungen und Verschlüsse ordnungsgemäß...

  • Seite 8: Beschreibung

    Einführung 1.2.4 Verwendung von Symbolen Symbole werden verwendet, um die Aufmerksamkeit des Lesers auf bestimmte Informationen zu lenken. Die Bedeutung der einzelnen Symbole wird in der nachstehenden Tabelle beschrieben. 1.2.5 Liste der verwendeten Symbole Symbol Art der Information Beschreibung Ein „Hinweis“ enthält Informationen, die nicht unbedingt Hinweis Hinweis erforderlich sind, aber dennoch für den Leser wertvoll sein...

  • Seite 9: Eigenschaften

    Technische Informationen 2. Eigensschaften Super-IFD DRY-Funktion Präzise WLAN-Steuerung Selbstreinigen Öko-Sensor 24-Stunden-Timer Entfeuchtung Der fortschrittliche IFD- Wenn das Gerät im Die präzise Temperatur- Mit einer hydrophilen Folie Steuern Sie Ihre Verwenden Sie die Timer- Integriertes Modul mit Luftreinigungsfilter ist Trocknungsbetrieb (DRY) arbeitet, und Feuchtigkeitsregelung der neuen Generation wird Klimaanlage mit einem...

  • Seite 10: Technische Daten

    Technische Informationen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: WWW.viessmann.de/eu-conformity...

  • Seite 11: Liste Der Sensoren

    Technische Informationen TECHNISCHE DATEN - TEILE Kühlung Heizung Querstromventilator Motorleistung Ventilator Luftdurchsatz (hoch) Geschwindigkeit U/min 1100/925/750 1100/925/750 (hoch/mittel/niedrig) ML-Lamelle- Ф 7HI-HX-Rohr Wärmetauscher Segment*Stufe*Fitch 3*16*1,4 Regelung der Luftrichtung Horizontal, Abwärts Luftfilter Abnehmbar/Abwaschbar/ Schimmelbeständig Temperatursteuerung Mikrocomputer-Steuerung Hinweis: Die Daten beruhen auf den in der nachstehenden Tabelle aufgeführten Bedingungen Umrechnungsformeln Länge der Kcal/h = kW x 860...

  • Seite 12: Kältkreisschema

    Kältekreisschema 5. Kältekreisschema Kühlbetrieb Umschaltventil Verdichter Gasabsperrventil Rückschlagventil Propellerventilator Querstromventilator Kühlbetrieb Außengerät- Luftauslass Luftauslass Ventilatormotor Innengerät-Ventilatormotor Flüssigkeitsabsperrventil Heizbetrieb Umschaltventil Verdichter Gasabsperrventil Rückschlagventil Propellerventilator Querstromventilator Luftauslass Heizbetrieb Außengerät- Luftauslass Ventilatormotor Innengerät-Ventilatormotor Flüssigkeitsabsperrventil Klimagerät für die häusliche Anwendung...

  • Seite 13: Anschlussplan Der Leiterplatte

    Anschlusspläne 6. Anschlussplan der Leiterplatte Anschlüsse Leiterplatte (1) (Steuerleiterplatte) für 1) CN9 Anschluss für Ventilatormotor 2) CN6 Anschluss für Wärmetauscher-Thermistor und Raumtemperatur-Thermistor Anschluss für Schrittmotor AUF/AB 4) CN11 Anschluss für Schrittmotor LINKS/RECHTS 5) CN21 Anschluss für Stromversorgung N 6) CN17 Anschluss für Stromversorgung L(In) CN22 Anschluss für Stromversorgung L(Out) 7) CN7 Anschluss für Anzeigetafel 8) CN18 Anschluss für Feuchtigkeitssensor...
  • Seite 14 Anschlusspläne Raumkarte Umgebungs- und Rohr- Schrittmotor PM2.5 Anzeigetafel temperatursensor WLAN IFD- Schritt motor Anwesen- heitssensor Notbetrieb Steuerung für Fernbedienung Magnetschalter Anwesenheit- Rechts- Licht- Kabelgebundene Links- Sensoren Steuerung Motor Auf-Ab- Motor Ventilator motor Klimagerät für die häusliche Anwendung...

  • Seite 15: Schaltplan Innengerät

    Anschlusspläne Schaltpläne SCHALTPLAN INNENGERÄT SICHERUNG FRISCHLUFT IONEN-GENERATOR VENTILATORMO SCHRITTMOTOR LINKS-RECHTS SCHRITTMOTOR AUF-AB KABELGEBUNDENE STEUERUNG PROGRAMM FERNBE-DIENUNG ZUM AUSSENGERÄT NOTBETRIEB ANIONEN-MODUL ZEITVERZÖGERUNG FEUCHTIGKEITSSENSOR HINWEIS: SCHWARZ 1. Die gestrichelten Teile sind optional. 2. Die beiden Stifte von CN51 sollten kurzgeschlossen BRAUN BLAU sein, wenn J1 nicht angeschlossen ist.

  • Seite 16: Funktionen Und Steuerung

    Funktionen und Steuerung 7. Funktionen und Steuerung 7.1 Hauptfunktionen und Steuerungsspezifikation 7.1.1 Automatikbetrieb Wenn die Betriebsart nach dem Starten des Systems auf Automatik umgestellt wird, bestimmt das System zunächst die Betriebsart anhand der aktuellen Raumtemperatur und arbeitet dann entsprechend der festgelegten Betriebsart.

  • Seite 17: Betriebsart Heizen

    Funktionen und Steuerung 7.1.3 Entfeuchtungsbetrieb. * Bereich der Temperaturregelung: 16 - 30 °C * Temperaturdifferenz: ±1 °C Steuerungsmerkmale: Das Entfeuchtungssignal wird an das Außengerät gesendet. Wenn Tr>Ts+2 °C, wird der Verdichter eingeschaltet und der Innengerät-Ventilator läuft mit der Sollgeschwindigkeit. Wenn Tr zwischen Ts und Ts+2 °C, arbeitet das Außengerät 10 Minuten lang mit der hohen Entfeuchtungsfrequenz und anschließend sechs Minuten lang mit niedriger Entfeuchtung.

  • Seite 18: Strength-Betrieb

    Funktionen und Steuerung *Steuerung Innengerät-Ventilator Manuelle Steuerung: Sie können zwischen hoher, mittlerer, niedriger und automatischer Geschwindigkeitsregelung wählen. Automatik: Wenn Tr<Ts, hohe Geschwindigkeit. Wenn Ts≤Tr≤Ts+2 °C, mittlere Geschwindigkeit. Wenn Tr>Ts+2 °C, niedrige Geschwindigkeit. Wenn die Luftstromgeschwindigkeit keine Verzögerung zwischen dem Umschalten von hoch auf niedrig hat, sollte die Geschwindigkeit 3 Minuten lang verzögert werden (3 Minuten lang auf hoher Geschwindigkeit bleiben), bevor die nächste Umschaltung erfolgt.

  • Seite 19: Mute-Betrieb

    Funktionen und Steuerung Kühlen Strength/Mute angeboten, wenn das System in den Kühlbetrieb geht, und die Funktion Heizen Strength/Mute, wenn das System in den Heizbetrieb geh. Wenn das System in den Luftstrombetrieb geht, gibt es keine Funktion Strength/Mute. 7.1.6 Mute-Betrieb Das System schaltet in diesen Betrieb, nachdem es das „Mute“-Signal empfangen hat. a.

  • Seite 20: Steuerung Des Überlastschutzes

    Funktionen und Steuerung 2.3 Während der Sleep-Zeit, mit Ausnahme eines Wechsels des Systembetriebs oder eines erneuten Drucks auf die Tasten zur Einstellung des Sleep-Betriebs, übernimmt der Timer für die 8-stündigen Sleep-Betriebszeit die erste Timer-Einstellung als Startzeit. Ein Druck auf andere Tasten beeinflusst die ursprüngliche Timer- Einstellung nicht.

  • Seite 21: Anormaler Betrieb Des Innengeräts

    Funktionen und Steuerung 7.1.13 Anormaler Betrieb des Innengeräts Wenn das Außengerät in Betrieb ist und der Betrieb des Innengeräts von dem des Außengeräts abweicht, wird die Störung „Anormaler Betrieb“ gemeldet. 10 Sekunden nach der Meldung wird das Innengerät ausgeschaltet. Betriebsart des Betriebsart des Innengeräts Konflikt Außengeräts...

  • Seite 22: Kompensation Bei Stromausfall

    Funktionen und Steuerung 7.1.17 Kompensation bei Stromausfall Bedingung für den Start: Drücken Sie die Sleep-Taste 10 Mal innerhalb von 7 Sekunden, der Summer ertönt 4 Mal und der aktuelle Systemstatus wird im EEPROM des Innengeräts gespeichert. Nach dem Eintritt in den Stromausfallkompensationsmodus sollte das Innengerät wie folgt arbeiten: Fernsteuerungs-Notsignal: Betrieb entsprechend der Fernsteuerung und den Notbetriebsbedingungen, der aktuelle Status wird im EEPROM des Innengeräts gespeichert.

  • Seite 23: Präzise Entfeuchtung

    Funktionen und Steuerung 7.1.21 Präzise Entfeuchtung: Bei heißem Wetter im Sommer müssen die Umgebungstemperatur und die Luftfeuchtigkeit geregelt werden. Eine angemessene Temperatur- und Feuchtigkeitsregelung kann den Menschen ein angenehmes Gefühl vermitteln und das Wachstum von Bakterien und Schimmelpilzen in der Umgebung verhindern. Das Programm führt eine intelligente Entfeuchtung entsprechend den verschiedenen Feuchtigkeitswerten durch, um eine Feuchtigkeitsanpassung zu erreichen.
  • Seite 24 Funktionen und Steuerung 43,5912 40,5800 37,7429 -1,47 1,39 41,4249 38,6207 35,9739 -1,45 1,37 39,3792 36,7676 34,2983 -1,43 1,35 37,4465 35,0144 32,7108 -1,41 1,33 35,6202 33,3552 31,2062 -1,38 1,31 33,8936 31,7844 29,7796 -1,36 1,29 32,2608 30,2968 28,4267 -1,34 1,28 30,7162 28,8875 27,1431 -1,32 1,26...
  • Seite 25 Funktionen und Steuerung 6,0170 5,7454 5,4812 -1,25 1,22 5,7997 5,5316 5,2712 -1,29 1,25 5,5914 5,3269 5,0704 -1,33 1,29 5,3916 5,1308 4,8783 -1,37 1,33 5,2001 4,9430 4,6944 -1,41 1,36 5,0163 4,7630 4,5185 -1,45 1,40 4,8400 4,5905 4,3500 -1,49 1,44 4,6708 4,4252 4,1887 -1,53 1,47...
  • Seite 26 Funktionen und Steuerung 1,3730 1,2525 1,1415 -3,27 3,01 1,3335 1,2153 1,1066 -3,32 3,06 1,2953 1,1794 1,0730 -3,38 3,10 1,2583 1,1448 1,0405 -3,43 3,15 1,2226 1,1113 1,0092 -3,48 3,19 1,1880 1,0789 0,9789 -3,53 3,24 1,1546 1,0476 0,9497 -3,58 3,28 1,1223 1,0174 0,9215 -3,64 3,33...
  • Seite 27 Funktionen und Steuerung Raumsensor R25 °C=23 KΩ ±3 % B25 °C/50 °C=3700 K±3 % Temp. Widerstand (K (Wid.tol.) (Temp.tol) Ω °C Rmax R(t)Normal Rmin MAX(+) MIN(-) MAX(+) MIN(-) (°C) 538,771 513,115 487,459 5,00 5,00 0,75 0,75 502,577 478,894 455,211 4,95 4,95 0,75 0,75...
  • Seite 28 Funktionen und Steuerung 72,377 70,133 67,889 3,20 3,20 0,61 0,61 68,520 66,430 64,340 3,15 3,15 0,60 0,60 64,889 62,943 60,997 3,09 3,09 0,59 0,59 61,470 59,659 57,848 3,04 3,04 0,59 0,59 58,253 56,566 54,879 2,98 2,98 0,58 0,58 55,222 53,651 52,080 2,93 2,93...
  • Seite 29 Funktionen und Steuerung 12,572 12,252 11,932 2,61 2,61 0,62 0,62 12,048 11,736 11,424 2,66 2,66 0,63 0,63 11,548 11,244 10,940 2,70 2,70 0,65 0,65 11,072 10,776 10,480 2,74 2,74 0,66 0,66 10,617 10,329 10,041 2,79 2,79 0,68 0,68 10,184 9,904 9,624 2,83 2,83...
  • Seite 30 Funktionen und Steuerung 3,122 2,997 2,872 4,19 4,19 1,23 1,23 3,017 2,895 2,773 4,23 4,23 1,26 1,26 2,918 2,798 2,678 4,28 4,28 1,27 1,27 2,821 2,704 2,587 4,32 4,32 1,30 1,30 2,728 2,614 2,500 4,36 4,36 1,33 1,33 2,639 2,528 2,417 4,41 4,41...

  • Seite 31: Maßzeichnungen

    Diagnose und Wartung 8. Maßzeichnungen 9. Schwerpunkt Klimagerät für die häusliche Anwendung...

  • Seite 32: Diagnose Und Wartung

    Diagnose und Wartung 10. Diagnose und Wartung 10.1 Vorsichtsmaßnahmen bei der Diagnose Die Betriebsleuchte blinkt, wenn einer der folgenden Fehler auftritt. 1. Wenn eine Schutzvorrichtung des Innen- oder Außengeräts aktiviert wird oder wenn der Thermistor eine Störung aufweist, wird der Betrieb des Geräts deaktiviert. 2.

  • Seite 33: Fehlercodes Und Beschreibung Der Innengerät-Anzeige

    Diagnose und Wartung 10.3 Fehlercodes und Beschreibung der Innengerät-Anzeige Code-Angabe Codeanzeige des Innengeräts Außengerät Fehlerbeschreibung Referenzseite (Blinkzeiten Andere Anzeige von LED1) Kommunikationsfehler Innen- und Direkte Anzeige zwischen Innen- und Seite 42 Außengerät Außengerät Innenraum- Direkte Anzeige Seite 32 Temperatursensor Innengerät-Rohrschlange Störung Direkte Anzeige Sensorfehler...

  • Seite 34: Fühler Oder Zugehörige Probleme

    Diagnose und Wartung 10.3.1 Fühler oder zugehörige Probleme E01: Raumtemperatursensor fehlerhaft Innengerät-Anzeige E02: Wärmetauschersensor fehlerhaft Außengerät-Anzeige LED1 blinkt 10 Mal: Abtautemperatursensor fehlerhaft LED1 blinkt 11 Mal: Ansaugtemperatursensor fehlerhaft LED1 blinkt 12 Mal: Umgebungstemperatursensor fehlerhaft LED1 blinkt 13 Mal: Auslasstemperatursensor fehlerhaft Die von den Fühlers erfassten Temperaturen werden zur Bestimmung von Verfahren zur Thermistorfehlern verwendet.
  • Seite 35 Diagnose und Wartung 10.3.2 EEPROM anormal E04: Fehler beim Innengerät-EEPROM Innengerät-Anzeige Außengerät-Anzeige F12: Fehler beim Außengerät-EEPROM; Außengerät-LED1 blinkt 1 Mal Die vom EEPROM erfassten Daten werden zur MCU-Bestimmung verwendet. Verfahren zur Erkennung von Störungen Bedingungen für Störungs- Wenn die EEPROM-Daten fehlerhaft sind oder das EEPROM beschädigt ist. entscheidung ■...

  • Seite 36: Störung Des Innengerät-Dc-Ventilatormotors

    Diagnose und Wartung 10.3.3 Störung des Innengerät-DC-Ventilatormotors Innengerät- Anzeige Verfahren zur Die vom Hall-IC während des Betriebs des Ventilatormotors erfasste Drehzahl wird verwendet, um einen anormalen Betrieb des Ventilatormotors festzustellen. Erkennung von Störungen Bedingungen Wenn das erkannte Drehzahlrückmeldesignal nicht innerhalb von 2 Minuten empfangen wird. für Störungs- entscheidung Vermutliche...

  • Seite 37: Störung Des Außengerät-Dc-Ventilatormotors

    Diagnose und Wartung 10.3.4 Störung des Außengerät-DC-Ventilatormotors Außengerät-Anzeige F08 LED1 blinkt 9 Mal Eine Störung des Außengerät-DC-Ventilatormotors wird durch Überprüfung des Ventilatorbetriebszustands usw. erkannt. Verfahren zur Erkennung von Störungen Bedingungen für Störungs- Wenn das erkannte Drehzahlrückmeldesignal nicht innerhalb von 2 Minuten empfangen wird. entscheidung ■...
  • Seite 38 Diagnose und Wartung Prüfen Sie, ob die Klemme auf der Außengerät-Hauptleiterplatte richtig eingesteckt ist. NEIN Stecken Sie die Zustand ist Klemmen wieder ein. normal Der Motor und Schließen Sie das Gerät wieder an und schalten die Außengerät- Sie es mit der Fernbedienung in den Kühlbetrieb. Leiterplatte sind \ Prüfen Sie, ob der Motor laufen kann.
  • Seite 39 Diagnose und Wartung 10.3.5 IPM-Schutz Außengerät- F01 LED1 blinkt 2 Mal Anzeige: Verfahren zur Eine Störung des IPM-Schutzes wird durch Überprüfung des Vedichterbetriebszustands Erkennung von usw. erkannt. Störungen Bedingungen ■ Das System löst wegen Überstrom den IPM-Schutz aus. für Störungs- ■...

  • Seite 40: Überstrom Des Verdichters

    Diagnose und Wartung 10.3.6 Überstrom des Verdichters Außengerät- Anzeige F02 LED1 blinkt 3 oder 24 oder 25 Mal Der Strom des Verdichters ist zu hoch. Verfahren zur Erkennung von Störungen Bedingungen für Wenn das IPM-Modul beschädigt ist oder der Verdichter beschädigt ist. Störungs- Die Spannung der Stromversorgung ist zu niedrig oder zu hoch.

  • Seite 41: Kommunikationsfehler Zwischen Ipm Und Außengerät-Leiterplatte

    Diagnose und Wartung 10.3.7 Kommunikationsfehler zwischen IPM und Außengerät-Leiterplatte Außengerät- F03 LED1 blinkt 4 Mal Anzeige: Verfahren zur Die Kommunikation wird durch Überprüfung des IPM-Moduls und der Außengerät-Leiterplatte Erkennung von festgestellt. Störungen Bedingungen ■ Eine defekte Außengerät-Leiterplatte führt zu einem Kommunikationsfehler. für Störungs- ■...

  • Seite 42: Fehler Wegen Über- Oder Unterspannung Bei Der Stromversorgung

    Diagnose und Wartung 10.3.8 Fehler wegen Über- oder Unterspannung bei der Stromversorgung Außengerät- F19 LED1 blinkt 6 Mal Die Stromversorgung weist eine Überspannung auf Anzeige: Verfahren zur Ein anormaler Spannungsanstieg oder -abfall wird durch Überprüfung der angegebenen Erkennung von Spannungserfassungsschaltung erkannt. Störungen Bedingungen Ein Spannungssignal wird von der Spannungserfassungsschaltung an den Mikrocomputer...

  • Seite 43: Überhitzungsschutz Für Auslasstemperatur

    Diagnose und Wartung 10.3.9 Überhitzungsschutz für Auslasstemperatur Außengerät- F04 LED1 blinkt 8 Mal Anzeige: Verfahren zur Die Regelung der Auslasstemperatur wird anhand der vom Thermistor der Auslassleitung Erkennung von erfassten Temperatur überprüft. Störungen Die Verdichter-Auslasstemperatur liegt über 110 °C. Bedingungen für Störungs- entscheidung ■...

  • Seite 44: Kommunikationsfehler Zwischen Innen- Und Außengerät

    Diagnose und Wartung 10.3.10 Kommunikationsfehler zwischen Innen- und Außengerät Innengerät-Anzeige Außengerät-Anzeige LED1 blinkt 15 Mal Verfahren zur Die Kommunikation wird durch Überprüfung der Innengerät-Leiterplatte und der Erkennung von Außengerät-Leiterplatte festgestellt. Störungen Bedingungen ■ Eine defekte Außengerät-Leiterplatte führt zu einem Kommunikationsfehler. für Störungs- ■...
  • Seite 45 Diagnose und Wartung Wenn die Spannung einen konstanten Wert von 0 VDC bis 5 Die Innengerät- VDC hat. Oder die Spannung Hauptleiterplatte ist zwischen Kommunikationsleitung (rot) und N (weiße Leitung) liegt beschädigt; ersetzen Sie sie nicht in der Nähe von 18 VDC, wenn durch eine neue.

  • Seite 46: Erkennung Von Synchronisationsverlusten Die Stromerkennung Auf Der Inverterseite Ist Anormal

    Diagnose und Wartung 10.3.11 Erkennung von Synchronisationsverlusten Die Stromerkennung auf der Inverterseite ist anormal Außengerät- F11 LED1 blinkt 18 Mal Anzeige F28 LED1 blinkt 19 Mal Verfahren zur Die Position des Verdichterrotors kann normalerweise nicht erkannt werden. Erkennung von Störungen Bedingungen Die Verkabelung des Verdichters ist fehlerhaft oder die Verbindung ist schlecht oder der für Störungs-...

  • Seite 47: Schutz Bei Hoher Belastung

    Diagnose und Wartung 10.3.12 Schutz bei hoher Belastung Außengerät- E09 LED1 blinkt 21 Mal Anzeige Verfahren zur Die Regelung für hohe Belastung wird im Heizbetrieb aktiviert, wenn die vom Thermistor Erkennung von des Wärmetauschers erfasste Temperatur den Grenzwert überschreitet. Störungen Bedingungen für Wird aktiviert, wenn die vom Wärmetauscher erfasste Temperatur zweimal innerhalb von Störungs-...

  • Seite 48: Austausch Von Bauteilen

    11. Austausch von Bauteilen Innengerät Schritt Verfahren Punkte 1. Eigenschaften 2. Frontplatte entfernen Band Lösen Sie die drei Teile des Dämpferblocks...
  • Seite 49 Schritt Verfahren Punkte Halten Sie die Unterseite der Frontplatte fest und heben Sie sie an. Lösen Sie eine Schraube, lösen Sie das Anzeigemodul und nehmen Sie die Frontplatte ab.
  • Seite 50 Entfernen Sie die Luftfilter und die horizontale Klappe. Schritt Verfahren Punkte Heben Sie den rechten und linken Luftfilter leicht an und ziehen Sie ihn dann nach unten heraus. Horizontale Klappe entfernen Lösen Sie die horizontale Klappe leicht und entfernen Sie sie.
  • Seite 51 Gehäuse entfernen Schritt Verfahren Punkte Lösen Sie eine Schraube und entfernen Sie die Abdeckung. Lösen Sie eine Schraube und entfernen Sie die Abdeckung. Lösen Sie die Schrauben und • entfernen Sie die Abdeckung.
  • Seite 52 Lösen Sie die Anschlussklemmen. ■ Bringen Sie das Frontgitter beim Zusammenbau horizontal an, um die Klappe innen nicht zu verstopfen. Heben Sie die drei ■ Achten Sie beim Schraubenabdeckungen Zusammenbau darauf, an und lösen Sie dann dass die vier Haken die sieben markierten richtig eingerastet sind.
  • Seite 53 Schrittmotor freigeben (Typ 2) Schritt Verfahren Punkte Lösen Sie die Schrauben des Schrittmotors und geben Sie den Schrittmotor frei. Steuerkasten ausbauen Schritt Verfahren Punkte Lösen Sie die Schraube des Steuerkastens und ziehen Sie ihn dann heraus.
  • Seite 54 Wärmetauscher ausbauen Lösen Sie die markierten Schrauben. Ziehen Sie die Montageplatte und die Wärmetauscherhalterung ab und lösen Sie sie. Lösen Sie die Befestigungsplatte vom Haken des Grundrahmens und drehen Sie sie. Lösen Sie die markierten Schrauben und entfernen Sie den Wärmetauscher.
  • Seite 55 Ventilatorrotor und Ventilator ausbauen Lösen Sie die markierten Schrauben (6EA) und nehmen Sie die Abdeckung und die Halterung des Ventilatormotors ab. Lösen Sie die markierte Schraube (1EA) und entfernen Sie den Ventilatormotor und den Ventilator.
  • Seite 56 Mechanikmodule der Frontplatte ausbauen Schritt Verfahren Punkte Lösen Sie die markierten Schrauben und entfernen Sie die Mechanikmodule der Frontplatte.
  • Seite 57 Viessmann Climate Solutions SE 35108 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
