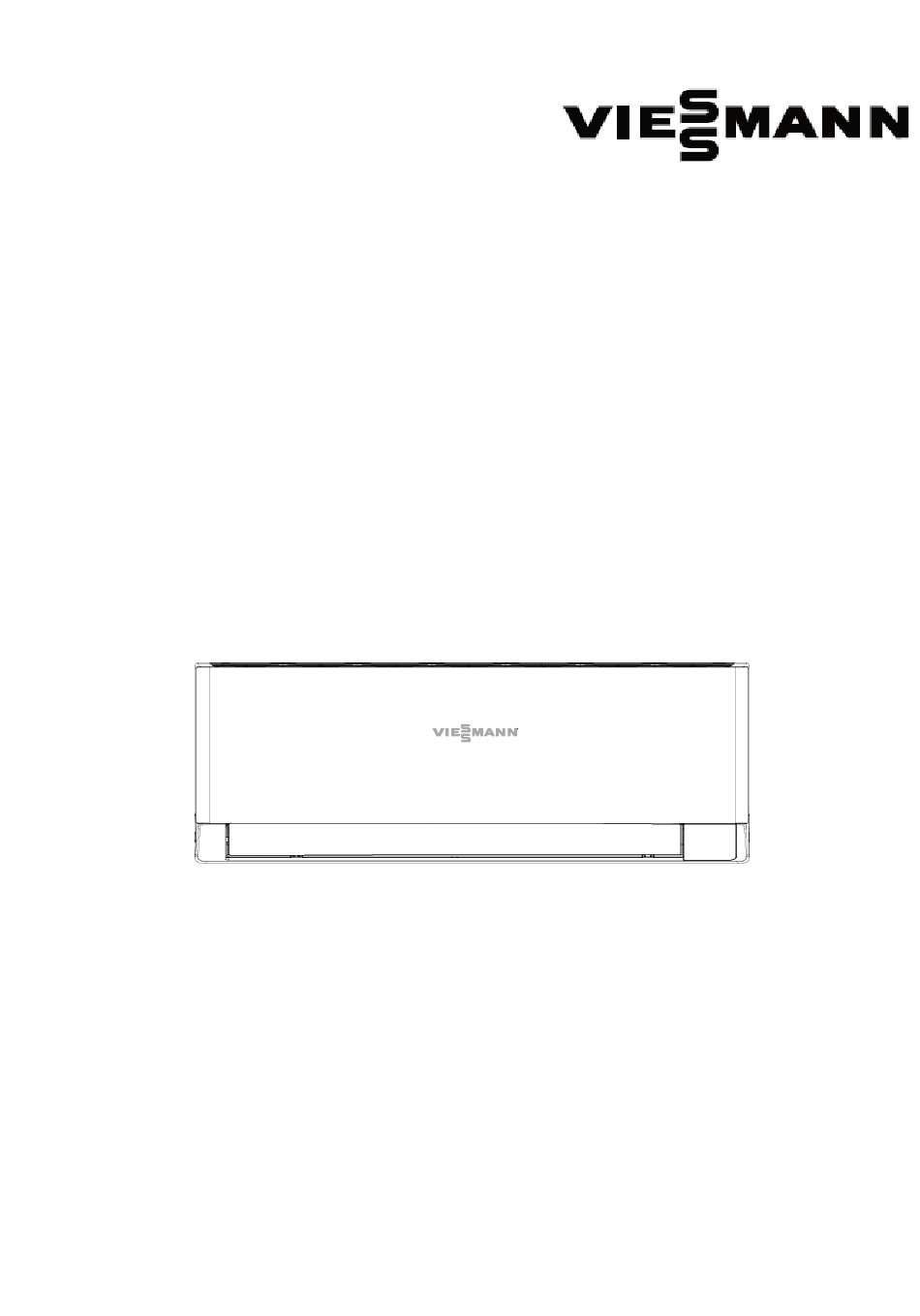

- Seite 1 SPLIT-TYP RAUMKLIMAGERÄT BEDIENUNGSANLEITUNG Vitoclima 200-S IWAA200MHA022 IWAA200MHA026 IWAA200MHA032 IWAA200MHA050 IWAA200MHA068 6198761-01 10/2022 Bitte aufbewahren!
- Seite 2 Lesen Sie die Sicherheitshinweise in dieser Anleitung sorgfältig durch, Dieses Gerät ist mit R32 gefüllt. bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie diese Anleitung so auf, dass der Benutzer sie leicht finden kann. WARNUNG: Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung ■...
-
Seite 3: Inhaltsverzeichnis
Inhalt TEILE UND FUNKTIONEN BEDIENUNG INSTALLATION DES INNENGERÄTS WARTUNG VORSICHTSMASSNAHMEN FEHLERSUCHE... -
Seite 4: Teile Und Funktionen
Teile und Funktionen Beschreibung der WLAN-Funktion Stecken Sie das USB-WLAN-Modul in den Anschluss Hinweis: Schalten Sie das Klimagerät vor dem Einbau aus. Anwendungsumgebung Ein Smartphone und ein drahtloser Router mit Internetanschluss sind erforderlich. Anforderungen an die Smartphone-Version: iOS-System Android-System Version 5.0 oder höher Version 9.0 oder höher Konfigurationsverfahren Laden Sie die App bei Google Play (Android) oder im App Store (iOS) herunter. -
Seite 5: Fernbedienung
Teile und Funktionen Innengerät Fernbedienung Luftreinigungsfilter Anzeige für Zusatzfunktionen Einlass (innen) Elektrische Betriebsart QUIET SLEEP HEALTH TURBO Zusatzheizung Fernbedienung Taste QUIET Anzeigetafel Einlassgitter Taste HEAT Taste COOL Notbetriebssc Taste SWING LEFT/RIGHT halter Taste FAN SPEED Taste TIMER Vertikale Klappe Horizontale Klappe Taste HEALTH (Zum Einstellen des (Zum Einstellen des Luftstroms... -
Seite 6: Bedienung
Bedienung Basisbetrieb Notbetrieb und Testbetrieb Notbetrieb: • Verwenden Sie diese Funktion nur, wenn die Fernbedienung Fernbedienung defekt oder verloren gegangen ist. Im Notbetrieb kann das Klimagerät eine Zeit lang automatisch laufen. • Wenn der Notbetriebsschalter gedrückt wird, ertönt einmal der Ton „Pi“, was den Beginn dieses Vorgangs bedeutet. -
Seite 7: Sleep-Betrieb
Bedienung SLEEP-Betrieb Im FAN-Betrieb Hier gibt es keinen SLEEP-Betrieb. Einstellung der Ventilatorgeschwindigkeitsänderung Drücken Sie die Taste um zusätzliche beim Schlafen Optionen aufzurufen. Wenn die Zyklusanzeige auf Wenn die Ventilatorgeschwindigkeit vor der Aufnahme des SLEEP-Betriebs hoch oder mittel ist, wird sie nach steht, blinkt . -
Seite 8: Konformitätserklärung
Bedienung Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: Website: WWW.viessmann.de/eu-conformity Allendorf,... -
