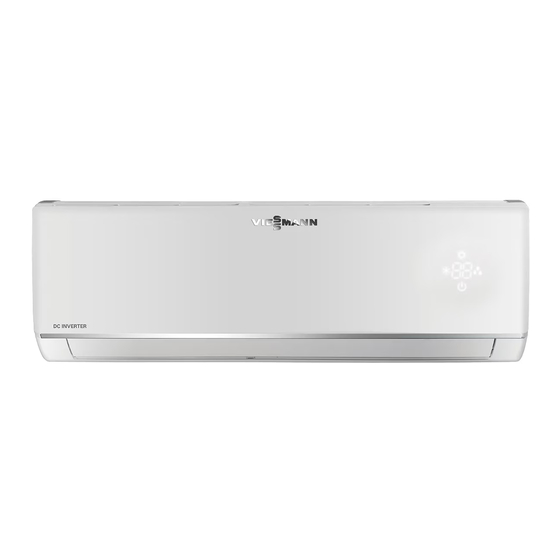

Viessmann Vitoclima 300-S Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Klimaanlagen
  5. Vitoclima 300-S
  6. Serviceanleitung

Viessmann Vitoclima 300-S Serviceanleitung

Vorschau ausblenden Andere Handbücher für Vitoclima 300-S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

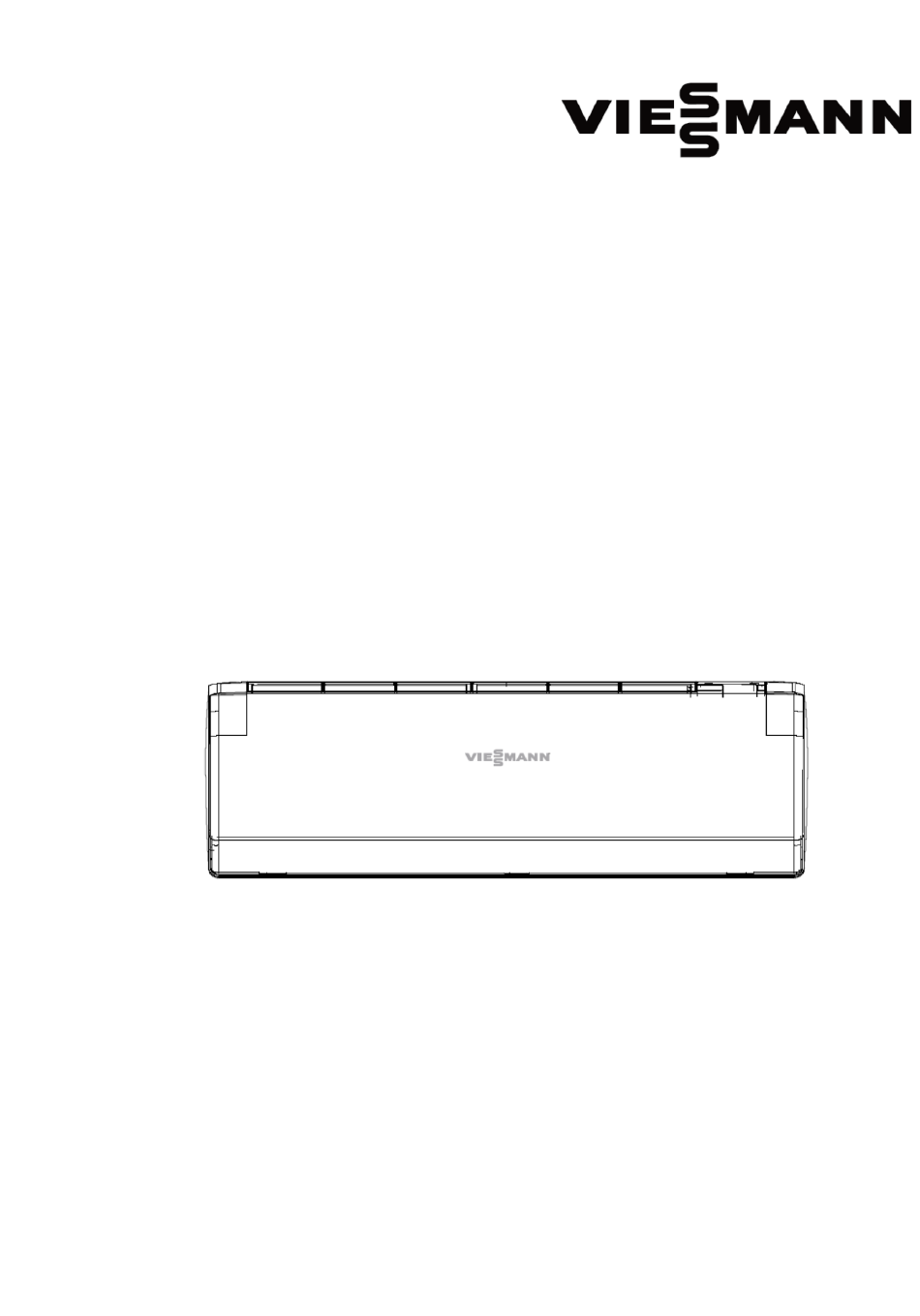

Serviceanleitung
Vitoclima 300-S
IWAA300MHA052
IWAA300MHA052-S
6198737-01 DE 10/2022
Bitte aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoclima 300-S

Inhaltszusammenfassung für Viessmann Vitoclima 300-S

  • Seite 1 Serviceanleitung Vitoclima 300-S IWAA300MHA052 IWAA300MHA052-S 6198737-01 DE 10/2022 Bitte aufbewahren!

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt 1. Einleitung ..................1 2. Eigenschaften ................7 3. Technische Informationen ............8 4. Liste der Sensoren ............... 9 5. Kältekreisschema ............... 10 6. Anschlussplan der Leiterplatte ........... 11 7. Funktionen und Steuerung ............8. Maßzeichnungen ............... 9. Schwerpunkt ................10.

  • Seite 3: Einführung

    Einführung 1. Einführung 1.1 Erklärung des Modellnamens Farb- variante silber Leistungsgröße Generation A...Z interner Code Einphasig (230 V) Segment Premium Energieabgabe Luft Energiequelle Luft Wand Innengerät Klimagerät für die häusliche Anwendung...

  • Seite 4: Sicherheitshinweise

    Einführung 1.2 Sicherheitshinweise Lesen Sie vor der Durchführung von Reparaturarbeiten unbedingt die folgenden Sicherheitshinweise. Die Warnelemente sind in „Warnung“ und „Vorsicht“ eingeteilt. Die Elemente unter „Warnung“ sind besonders wichtig, da sie bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führen können. Die Elemente unter „Vorsicht“...

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Produkte Nach Der Reparatur

    Einführung Warnung Reparieren Sie die elektrischen Komponenten nicht mit nassen Händen. Arbeiten am Gerät mit nassen Händen können zu einem elektrischen Schlag führen. Reinigen Sie das Klimagerät nicht mit Spritzwasser. Das Waschen des Geräts mit Wasser kann zu einem elektrischen Schlag führen. Achten Sie auf die Erdung, wenn Sie das Gerät an einem feuchten oder nassen Ort reparieren, um einen elektrischen Schlag zu vermeiden.
  • Seite 6 Einführung Warnung Achten Sie darauf, dass Sie einen separaten Stromkreis für das Gerät verwenden, und beachten Sie bei der Durchführung von Elektroarbeiten die technischen Normen für elektrische Geräte, die internen Verkabelungsvorschriften und die Installationsanleitung. Eine unzureichende Kapazität des Stromkreises und unsachgemäße elektrische Arbeiten können zu einem elektrischen Schlag oder Brand führen.

  • Seite 7: Inspektion Nach Der Reparatur

    Einführung Vorsicht Der Einbau eines Fehlerstromschutzschalters ist in einigen Fällen je nach den Bedingungen des Aufstellungsorts erforderlich, um einen elektrischen Schlag zu vermeiden. Installieren Sie das Gerät nicht an einem Ort, an dem brennbare Gase austreten können. Wenn ein brennbares Gas austritt und in der Nähe des Geräts verbleibt, kann dies einen Brand verursachen. Achten Sie darauf, dass die Dichtungen und Verschlüsse ordnungsgemäß...

  • Seite 8: Verwendung Von Symbolen

    Einführung Überprüfen Sie nach der Reparatur unbedingt den Ablauf des Innengeräts. Ein fehlerhafter Ablauf kann dazu führen, dass Wasser in den Raum eindringt und die Möbel und den Boden nass macht. 1.2.4 Verwendung von Symbolen Symbole werden verwendet, um die Aufmerksamkeit des Lesers auf bestimmte Informationen zu lenken. Die Bedeutung der einzelnen Symbole wird in der nachstehenden Tabelle beschrieben: 1.2.5 Liste der verwendeten Symbole Symbol Art der Information...

  • Seite 9: Eigenschaften

    Technische Informationen 2. Eigenschaften Selbstreinigend Super-IFD Präzise Entfeuchtung DRY-Funktion WLAN-Steuerung Öko-Sensor 24-Stunden-Timer Der fortschrittliche IFD- Die präzise Temperatur- Mit einer hydrophilen Folie Wenn das Gerät im Steuern Sie Ihre Integriertes Modul mit Verwenden Sie die Timer- Luftreinigungsfilter ist in der und Feuchtigkeitsregelung der neuen Generation wird Trocknungsbetrieb (DRY)

  • Seite 10: Technische Informationen

    Technische Informationen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: WWW.viessmann.de/eu-conformity...

  • Seite 11: Liste Der Sensoren

    Technische Informationen TECHNISCHE DATEN - TEILE Kühlung Heizung Querstromventilator Motorleistung Ventilator Luftvolumenstrom (hoch) m³/h 1050/900/750 1050/900/750 Geschwindigkeit U/min (hoch/mittel/niedrig) ML-Lamelle- Ф 7HI-HX-Rohr Wärmetauscher Segment*Stufe*Fitch 3*16*1,4 Regelung der Luftrichtung Horizontal, Abwärts Abnehmbar/Abwaschbar/Schimmelbe Luftfilter ständig Mikrocomputer-Steuerung Temperatursteuerung Hinweis: Die Daten beruhen auf den in der nachstehenden Tabelle aufgeführten Bedingungen Kühlung Heizung Länge der...

  • Seite 12: Kältekreisschema

    Kältekreisschema 5. Kältekreisschema Kühlbetrieb Umschaltventil Verdichter Gasabsperrventil Rückschlagventil Propellerventilator Kühlbetrieb Querstromventilator Luftauslass Luftauslass Außengerät-Ventilatormotor Innengerät-Ventilatormotor Flüssigkeitsabsperrventil Heizbetrieb Umschaltventil Verdichter Gasabsperrventil Rückschlagventil Propellerventilator Heizbetrieb Querstromventilator Luftauslass Luftauslass Außengerät-Ventilatormotor Flüssigkeitsabsperrventil Innengerät-Ventilatormotor Klimagerät für die häusliche Anwendung...

  • Seite 13: Anschlussplan Der Leiterplatte

    Anschlusspläne 6. Anschlussplan der Leiterplatte Anschlüsse Leiterplatte (1) (Steuerleiterplatte) für 1) CN9 Anschluss für Ventilatormotor 2) CN6 Anschluss für Wärmetauscher-Thermistor und Raumtemperatur-Thermistor 3) CN5 Anschluss für Schrittmotor AUF/AB 4) CN11 Anschluss für Schrittmotor LINKS/RECHTS 5) CN21 Anschluss für Stromversorgung N 6) CN17 Anschluss für Stromversorgung L(In) CN22...

  • Seite 14: Fernbedienung

    Anschlusspläne Umgebungs- und Raumkarte Schrittmotor Anzeigetafel PM2.5 Rohrtemperaturs WLAN ensor Schritt Anwesenheits- motor sensor Notbetrieb Steuerung für Fernbedienung Magnetschalter Anwesenheit- Rechts-Links- Licht-Sensoren Motor Kabelgebundene Steuerung Auf-Ab- Motor Ventilatormotor Klimagerät für die häusliche Anwendung...

  • Seite 15: Schaltplan Innengerät

    Anschlusspläne Schaltpläne SCHALTPLAN INNENGERÄT 0011516917 SICHERUNG CON1 FRISCHLUFT KONDENSATOR IONEN-GENERATOR CON2 CON3 DC-VENTILATORMOTOR SCHRITTMOTOR CN11 CN21 (N) LINKS-RECHTS CN52 (L) CN23 (S) SCHRITTMOTOR AUF-AB CN27 (PE) KABELGEBUNDENE 1(N) 2(L) 3(C) STEUERUNG PROGRAMM CN36 FERNBEDIENUNG AUSSENGERÄT NOTBETRIEB ANIONEN-MODUL ZEITVERZÖGERUNG FEUCHTIGKEITSSENSOR HINWEIS: SCHWARZ Die gestrichelten Teile sind optional.

  • Seite 16: Funktionen Und Steuerung

    Funktionen und Steuerung 7. Funktionen und Steuerung 7.1 Hauptfunktionen und Steuerungsspezifikation 7.1.1 Automatikbetrieb Wenn die Betriebsart nach dem Starten des Systems auf Automatik umgestellt wird, bestimmt das System zunächst die Betriebsart anhand der aktuellen Raumtemperatur und arbeitet dann entsprechend der festgelegten Betriebsart. Tr bedeutet in den folgenden Auswahlbedingungen die Raumtemperatur, Ts die eingestellte Temperatur, Tp die Temperatur der Rohrschlange des Innengeräts.

  • Seite 17: Betriebsart Heizen

    Funktionen und Steuerung 7.1.3 Entfeuchtungsbetrieb. * Bereich der Temperaturregelung: 16 - 30 °C * Temperaturdifferenz: ±1 °C Steuerungsmerkmale: Das Entfeuchtungssignal wird an das Außengerät gesendet. Wenn Tr>Ts+2 °C, wird der Verdichter eingeschaltet und der Innengerät-Ventilator läuft mit der Sollgeschwindigkeit. Wenn Tr zwischen Ts und Ts+2 °C, arbeitet das Außengerät 10 Minuten lang mit der hohen Entfeuchtungsfrequenz und anschließend sechs Minuten lang mit niedriger Entfeuchtung.
  • Seite 18 Funktionen und Steuerung *Steuerung Innengerät-Ventilator Manuelle Steuerung: Sie können zwischen hoher, mittlerer, niedriger und automatischer Geschwindigkeitsregelung wählen. Automatik: Wenn Tr<Ts, hohe Geschwindigkeit. Wenn Ts≤Tr≤Ts+2 °C, mittlere Geschwindigkeit. Wenn Tr>Ts+2 °C, niedrige Geschwindigkeit. Wenn die Luftstromgeschwindigkeit keine Verzögerung zwischen dem Umschalten von hoch auf niedrig hat, sollte die Geschwindigkeit 3 Minuten lang verzögert werden (3 Minuten lang auf hoher Geschwindigkeit bleiben), bevor die nächste Umschaltung erfolgt.

  • Seite 19: Strength-Betrieb

    Funktionen und Steuerung 7.1.5 Strength-Betrieb Das System schaltet in diesen Betrieb, nachdem es das „Strength“-Signal empfangen hat. Das Signal für den Strength-Betrieb wird an das Außengerät gesendet. Mit einem Betriebsartenwechsel wird der Strength-Betrieb beendet. Wenn Sie „Mute“ eingeben, können Sie den Normalbetrieb oder eine Signalsteuerung, wie z. B. das Timing, bis zur Beendigung des Strength-Betriebs nutzen.

  • Seite 20: Sleep-Betrieb

    Funktionen und Steuerung 7.1.9 Sleep-Betrieb Der Sleep-Timer beträgt acht Stunden und ist nicht anpassbar. Die Timer-Anzeige wird auf der Tafel der Serie V gezeigt. (RC-Serien zeigen das Sleep-Signal, die Timer-Anzeige leuchtet auf der 6- Leuchten-Tafel). 2.1 Im Kühl-/Entfeuchtungsbetrieb wird nach der Einstellung des Sleep-Betriebs die Solltemperatur nach einer Betriebsstunde um 1 Grad Celsius und nach einer weiteren Stunde wieder um 1 Grad Celsius erhöht.

  • Seite 21: Steuerung Des Überlastschutzes

    Funktionen und Steuerung 7.1.11 Frostschutzfunktion: Verhindert das Einfrieren des Innengerät-Wärmetauschers (beim Kühlen oder Entfeuchten). Wenn der Verdichter 2 Minuten lang ununterbrochen arbeitet und die Temperatur der Rohrschlange des Innengeräts unter 0 °C liegt, wird der Verdichter gestoppt und die Störung in der Störungsliste vermerkt.

  • Seite 22: Innengerät-Einzelbetrieb

    Funktionen und Steuerung den Code in E2 für die Störungsliste. Das Innengerät setzt seinen Betrieb im ursprünglichen Zustand fort, der Störungscode wird nicht angezeigt oder verarbeitet. 4. Übertragungsanomalie: Wenn das Innengerät Signale vom Außengerät 8 Minuten lang nicht empfangen kann, kann die Kommunikationsstörung bestätigt und gemeldet werden und das Außengerät wird gestoppt.
  • Seite 23 Funktionen und Steuerung System dann an die Stromversorgung an. Das Testprogramm läuft wie folgt ab. Anzeige bei HV-Serie: Der Summer ertönt ein Mal - das Signal wird für 0,5 Sekunden an das Außengerät gesendet - das violette Licht wird für 0,5 Sekunden gesendet - das Hintergrundlicht wird weiß...

  • Seite 24: Präzise Entfeuchtung

    Funktionen und Steuerung 7.1.21 Präzise Entfeuchtung Bei heißem Wetter im Sommer müssen die Umgebungstemperatur und die Luftfeuchtigkeit geregelt werden. Eine angemessene Temperatur- und Feuchtigkeitsregelung kann den Menschen ein angenehmes Gefühl vermitteln und das Wachstum von Bakterien und Schimmelpilzen in der Umgebung verhindern. Das Programm führt eine intelligente Entfeuchtung entsprechend den verschiedenen Feuchtigkeitswerten durch, um eine Feuchtigkeitsanpassung zu erreichen.
  • Seite 25 Funktionen und Steuerung 43,5912 40,5800 37,7429 -1,47 1,39 41,4249 38,6207 35,9739 -1,45 1,37 39,3792 36,7676 34,2983 -1,43 1,35 37,4465 35,0144 32,7108 -1,41 1,33 35,6202 33,3552 31,2062 -1,38 1,31 33,8936 31,7844 29,7796 -1,36 1,29 32,2608 30,2968 28,4267 -1,34 1,28 30,7162 28,8875 27,1431 -1,32 1,26...
  • Seite 26 Funktionen und Steuerung 6,0170 5,7454 5,4812 -1,25 1,22 5,7997 5,5316 5,2712 -1,29 1,25 5,5914 5,3269 5,0704 -1,33 1,29 5,3916 5,1308 4,8783 -1,37 1,33 5,2001 4,9430 4,6944 -1,41 1,36 5,0163 4,7630 4,5185 -1,45 1,40 4,8400 4,5905 4,3500 -1,49 1,44 4,6708 4,4252 4,1887 -1,53 1,47...
  • Seite 27 Funktionen und Steuerung 1,3730 1,2525 1,1415 -3,27 3,01 1,3335 1,2153 1,1066 -3,32 3,06 1,2953 1,1794 1,0730 -3,38 3,10 1,2583 1,1448 1,0405 -3,43 3,15 1,2226 1,1113 1,0092 -3,48 3,19 1,1880 1,0789 0,9789 -3,53 3,24 1,1546 1,0476 0,9497 -3,58 3,28 1,1223 1,0174 0,9215 -3,64 3,33...
  • Seite 28 Funktionen und Steuerung Raumsensor R25 °C = 23 KΩ ± 3 % B25 °C /50 °C = 3700K ± 3 % Temp. Widerstand (KΩ） (Wid.tol.) (Temp.tol) ℃ (℃) Rmax R(t)Normal Rmin MAX(+) MIN(-) MAX(+) MIN(-) 538,771 513,115 487,459 5,00 5,00 0,75 0,75 502,577...
  • Seite 29 Funktionen und Steuerung 72,377 70,133 67,889 3,20 3,20 0,61 0,61 68,520 66,430 64,340 3,15 3,15 0,60 0,60 64,889 62,943 60,997 3,09 3,09 0,59 0,59 61,470 59,659 57,848 3,04 3,04 0,59 0,59 58,253 56,566 54,879 2,98 2,98 0,58 0,58 55,222 53,651 52,080 2,93 2,93...
  • Seite 30 Funktionen und Steuerung 12,572 12,252 11,932 2,61 2,61 0,62 0,62 12,048 11,736 11,424 2,66 2,66 0,63 0,63 11,548 11,244 10,940 2,70 2,70 0,65 0,65 11,072 10,776 10,480 2,74 2,74 0,66 0,66 10,617 10,329 10,041 2,79 2,79 0,68 0,68 10,184 9,904 9,624 2,83 2,83...
  • Seite 31 Funktionen und Steuerung 3,122 2,997 2,872 4,19 4,19 1,23 1,23 3,017 2,895 2,773 4,23 4,23 1,26 1,26 2,918 2,798 2,678 4,28 4,28 1,27 1,27 2,821 2,704 2,587 4,32 4,32 1,30 1,30 2,728 2,614 2,500 4,36 4,36 1,33 1,33 2,639 2,528 2,417 4,41 4,41...

  • Seite 32: Maßzeichnungen

    Maßzeichnungen Diagnose und Wartung 8. Maßzeichnungen 1050 Ø 65 mm Ø 65 mm 43,2 9. Schwerpunkt 1050 103,8 Klimagerät für die häusliche Anwendung...

  • Seite 33: Diagnose Und Wartung

    Diagnose und Wartung 10. Diagnose und Wartung 10.1 Vorsichtsmaßnahmen bei der Diagnose Die Betriebsleuchte blinkt, wenn einer der folgenden Fehler auftritt. 1. Wenn eine Schutzvorrichtung des Innen- oder Außengeräts aktiviert wird oder wenn der Thermistor eine Störung aufweist, wird der Betrieb des Geräts deaktiviert. 2.

  • Seite 34: Fehlercodes Und Beschreibung Der Innengerät-Anzeige

    Diagnose und Wartung 10.4 Fehlercodes und Beschreibung der Innengerät-Anzeige Code-Angabe Codeanzeige des Innengeräts Außengerät Fehlerbeschreibung Referenzseite (Blinkzeiten Andere Anzeige von LED1) Kommunikationsstörung Innen- und zwischen Innen- und Seite 42 Direkte Anzeige Außengerät Außengerät Innenraum-Temperatursensor Direkte Anzeige Seite 32 Innengerät-Rohrschlange Störung Seite 32 Direkte Anzeige Sensorfehler...

  • Seite 35: Fühler Oder Zugehörige Probleme

    Diagnose und Wartung 10.3.1 Fühler oder zugehörige Probleme Innengerät-Anzeige E01: Raumtemperatursensor fehlerhaft E02: Wärmetauschersensor fehlerhaft Außengerät-Anzeige LED1 blinkt 10 Mal: Abtautemperatursensor fehlerhaft LED1 blinkt 11 Mal: Ansaugtemperatursensor fehlerhaft LED1 blinkt 12 Mal: Umgebungstemperatursensor fehlerhaft LED1 blinkt 13 Mal: Auslasstemperatursensor fehlerhaft Verfahren zur Die von den Fühlern erfassten Temperaturen werden zur Bestimmung von Thermistorfehlern verwendet.
  • Seite 36 Diagnose und Wartung 10.3.2 EEPROM anormal Innengerät-Anzeige E01: Fehler beim Innengerät-EEPROM Innengerät-Anzeige F12: Fehler beim Außengerät-EEPROM; Außengerät-LED1 blinkt 1 Mal Verfahren zur Die vom EEPROM erfassten Daten werden zur MCU-Bestimmung verwendet. Erkennung von Störungen Bedingungen Wenn die EEPROM-Daten fehlerhaft sind oder das EEPROM beschädigt ist. für Störungs- entscheidung Fehlerhafte EEPROM-Daten...

  • Seite 37: Störung Des Innengerät-Dc-Ventilatormotors

    Diagnose und Wartung 10.3.3 Störung des Innengerät-DC-Ventilatormotors Innengerät-Anzeige Verfahren zur Die vom Hall-IC während des Betriebs des Ventilatormotors erfasste Drehzahl wird Erkennung von verwendet, um einen anormalen Betrieb des Ventilatormotors festzustellen. Störungen Wenn das erkannte Drehzahlrückmeldesignal nicht innerhalb von 2 Minuten Bedingungen für Störungs- empfangen wird.

  • Seite 38: Störung Des Außengerät-Dc-Ventilatormotors

    Diagnose und Wartung 10.3.4 Störung des Außengerät-DC-Ventilatormotors Außengerät-Anzeige F08 LED1 blinkt 9 Mal Eine Störung des Außengerät-DC-Ventilatormotors wird durch Überprüfung des Verfahren zur Ventilatorbetriebszustands usw. erkannt. Erkennung von Störungen Bedingungen für Wenn das erkannte Drehzahlrückmeldesignal nicht innerhalb von 2 Minuten empfangen wird. Störungs- entscheidung Schutz des DC-Ventilatormotors aufgrund eines fehlerhaften DC-Ventilatormotors ausgelöst.
  • Seite 39 Diagnose und Wartung Prüfen Sie, ob die Klemme auf der Außengerät-Hauptleiterplatte richtig eingesteckt ist. NEIN Stecken Sie die Klemmen Zustand ist normal wieder ein. Der Motor und die Schließen Sie das Gerät wieder an und schalten Außengerät- Sie es mit der Fernbedienung in den Kühlbetrieb. Leiterplatte sind in Prüfen Sie, ob der Motor laufen kann.
  • Seite 40 Diagnose und Wartung 10.3.5 IPM-Schutz F01 LED1 blinkt 2 Mal Außengerät-Anzeige: Eine Störung des IPM-Schutzes wird durch Überprüfung des Vedichterbetriebszustands Verfahren zur usw. erkannt. Erkennung von Störungen Bedingungen für ■ Das System löst wegen Überstrom den IPM-Schutz aus. Störungs- ■ Der Verdichter ist defekt und löst den IPM-Schutz aus.

  • Seite 41: Überstrom Des Verdichters

    Diagnose und Wartung 10.3.6 Überstrom des Verdichters Außengerät-Anzeige F02 LED1 blinkt 3 oder 24 oder 25 Mal Der Strom des Verdichters ist zu hoch. Verfahren zur Erkennung von Störungen Bedingungen für Wenn das IPM-Modul beschädigt ist oder der Verdichter beschädigt ist. Störungs- Die Spannung der Stromversorgung ist zu niedrig oder zu hoch.

  • Seite 42: Kommunikationsfehler Zwischen Ipm Und Außengerät-Leiterplatte

    Diagnose und Wartung 10.3.7 Kommunikationsfehler zwischen IPM und Außengerät-Leiterplatte F03 LED1 blinkt 4 Mal Außengerät-Anzeige: Verfahren zur Die Kommunikation wird durch Überprüfung des IPM-Moduls und der Außengerät- Erkennung von Leiterplatte festgestellt. Störungen Bedingungen für ■ Eine defekte Außengerät-Leiterplatte führt zu einem Kommunikationsfehler. Störungs- ■...

  • Seite 43: Fehler Wegen Über- Oder Unterspannung Bei Der Stromversorgung

    Diagnose und Wartung 10.3.8 Fehler wegen Über- oder Unterspannung bei der Stromversorgung F19 LED1 blinkt 6 Mal Die Stromversorgung weist eine Überspannung auf Außengerät-Anzeige: Verfahren zur Ein anormaler Spannungsanstieg oder -abfall wird durch Überprüfung der angegebenen Erkennung von Spannungserfassungsschaltung erkannt. Störungen Bedingungen Ein Spannungssignal wird von der Spannungserfassungsschaltung an den...

  • Seite 44: Überhitzungsschutz Für Auslasstemperatur

    Diagnose und Wartung 10.3.9 Überhitzungsschutz für Auslasstemperatur F04 LED1 blinkt 8 Mal Außengerät-Anzeige: Verfahren zur Die Regelung der Auslasstemperatur wird anhand der vom Thermistor der Erkennung Auslassleitung erfassten Temperatur überprüft. von Störungen Bedingungen Die Verdichter-Auslasstemperatur liegt über 110 °C. für Störungs- entscheidung Vermutliche ■...

  • Seite 45: Kommunikationsfehler Zwischen Innen- Und Außengerät

    Diagnose und Wartung 10.3.10 Kommunikationsfehler zwischen Innen- und Außengerät Innengerät-Anzeige Außengerät-Anzeige LED1 blinkt 15 Mal Verfahren zur Die Kommunikation wird durch Überprüfung der Innengerät-Leiterplatte und der Erkennung von Außengerät-Leiterplatte festgestellt. Störungen Bedingungen für ■ Eine defekte Außengerät-Leiterplatte führt zu einem Kommunikationsfehler. Störungs- ■...
  • Seite 46 Diagnose und Wartung Wenn die Spannung einen Die Innengerät- konstanten Wert von 0 VDC bis 5 Hauptleiterplatte ist VDC hat. Oder die Spannung beschädigt; ersetzen Sie zwischen Kommunikationsleitung sie durch eine neue. (rot) und N (weiße Leitung) liegt nicht in der Nähe von 18 VDC, wenn nur das nur Innengerät NEIN Prüfen Sie mit einem...

  • Seite 47: Erkennung Von Synchronisationsverlusten Die Stromerkennung Auf Der Wechselrichterseite Ist Anormal

    Diagnose und Wartung 10.3.11 Erkennung von Synchronisationsverlusten Die Stromerkennung auf der Wechselrichterseite ist anormal Außengerät-Anzeige F11 LED1 blinkt 18 Mal F28 LED1 blinkt 19 Mal Die Position des Verdichterrotors kann normalerweise nicht erkannt werden. Verfahren zur Erkennung von Störungen Bedingungen für Die Verkabelung des Verdichters ist fehlerhaft oder die Verbindung ist schlecht oder Störungs- der Verdichter ist beschädigt.

  • Seite 48: Schutz Bei Hoher Belastung

    Diagnose und Wartung 10.3.12 Schutz bei hoher Belastung Außengerät-Anzeige E09 LED1 blinkt 21 Mal Verfahren Die Regelung für hohe Belastung wird im Heizbetrieb aktiviert, wenn die vom Thermistor zur Erkennung des Wärmetauschers erfasste Temperatur den Grenzwert überschreitet. von Störungen Bedingungen für Wird aktiviert, wenn die vom Wärmetauscher erfasste Temperatur zweimal innerhalb von Störungs- 30 Minuten über 65 °C steigt.

  • Seite 49: Austausch Von Bauteilen

    11. Austausch von Bauteilen Innengerät Verfahren Schritt Punkte 1. Eigenschaften 2. Frontplatte entfernen ● Band Lösen Sie die drei Teile des Dämpferblocks...
  • Seite 50 Schritt Verfahren Punkte Halten Sie die Unterseite der Frontplatte fest und heben Sie sie an. Lösen Sie eine Schraube, lösen Sie das Anzeigemodul und nehmen Sie die Frontplatte ab.
  • Seite 51 Schritt Verfahren Punkte Heben Sie den rechten und linken Luftfilter leicht an und ziehen Sie ihn dann nach unten heraus. Horizontale Klappe entfernen Lösen Sie die horizontale Klappe leicht und entfernen Sie sie.
  • Seite 52 Schritt Verfahren Punkte Lösen Sie eine Schraube und entfernen Sie die Abdeckung. Lösen Sie eine Schraube und entfernen Sie die Abdeckung. Lösen Sie die Schrauben und entfernen Sie die Abdeckung.
  • Seite 53 Lösen Sie die Anschlussklem men. ■ Bringen Sie das Frontgitter beim Zusammenbau horizontal an, um die Klappe Heben Sie die drei innen nicht zu Schraubenabdeckun verstopfen. gen an und lösen ■ Achten Sie beim Sie dann die sieben Zusammenbau markierten darauf, dass die Schrauben.
  • Seite 54 Wärmetauscher ausbauen Lösen Sie die markierten Schrauben. Ziehen Sie die Montageplatte und Wärmetauscherhalte rung ab und lösen Sie sie. Lösen Sie die Befestigungsplatte vom Haken des Grundrahmens und drehen Sie sie. Lösen Sie die markierten Schrauben und entfernen Sie den Wärmetauscher.
  • Seite 55 Ventilatorrotor und Ventilator ausbauen Lösen Sie die markierten Schrauben (6EA) und nehmen Sie die Abdeckung und die Halterung des Ventilatormotors ab. Lösen Sie die markierte Schraube (1EA) und entfernen Sie den Ventilatormotor den Ventilator.
  • Seite 56 Schritt Verfahren Punkte Lösen Sie die markierten Schrauben und entfernen Sie die Mechanik- module der Frontplatte.
  • Seite 57 Viessmann Climate Solutions SE 35108 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
