Betriebsanleitung
Flexi Soft Hardware

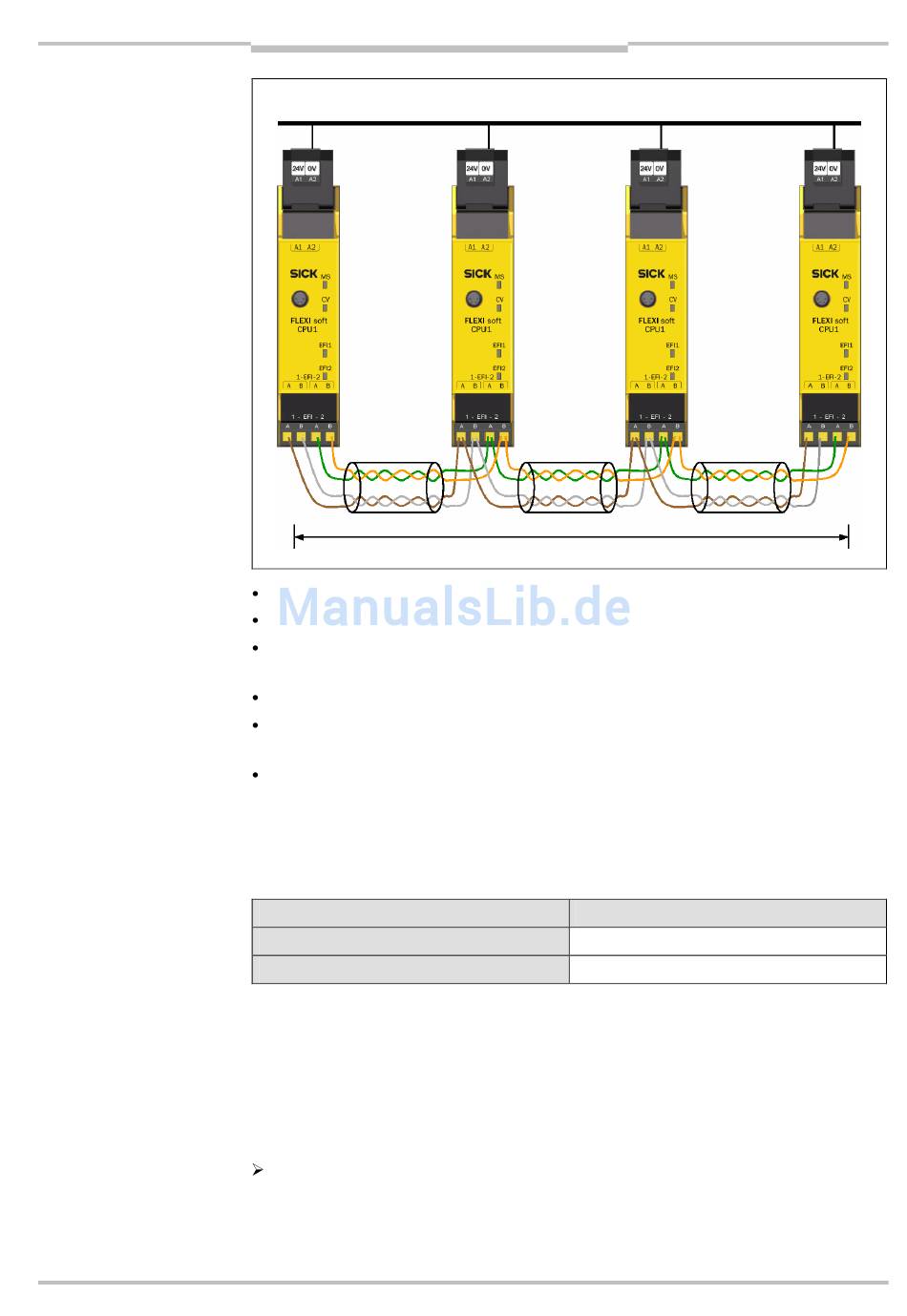

Abb. 33: Verbinden von Flexi-
Link-Stationen über EFI1 und
EFI2
Hinweise
Tab. 70: Mögliche Leitungs-
längen und -typen für Flexi-
Link-Verbindungen
8012477/YHQ0/2014-12-05
Irrtümer und Änderungen vorbehalten
Anschluss von Geräten
Für die EFI-Anschlüsse an der CPU wird kein externer Abschlusswiderstand benötigt.
Stichleitungen oder sternförmige Verdrahtung sind nicht erlaubt.
Die maximal zulässige Gesamtlänge der Leitungen für EFI1 und EFI2 (alle Stationen)
beträgt jeweils 100 m.
Nicht benutzte Leitungen müssen an beiden Enden mit FE verbunden werden.
Alle angeschlossenen Flexi-Link-Stationen müssen mit dem selben 0-V-DC-Anschluss
der Spannungsversorgung verbunden sein (Klemme A2 am Systemstecker).
Die maximal zulässige Spannung an den EFI-Eingängen beträgt ± 30 V (zur Klemme
A2 = 0 V DC)
Flexi-Link-Kabel
Flexi-Link-Stationen können mit Hilfe von CAN-Kabeln verbunden werden (geschirmt,
verdrilltes Paar).
Leitungslänge
Bis 40 m
Bis 100 m
SICK bietet ein geeignetes Kabel für Verbindungen bis zu 100 m an (SICK-Art.-Nr. 6034249,
Meterware). Siehe auch Abschnitt 13.1 „Erhältliche Module und Zubehör" auf Seite 145.
EMV-Maßnahmen
Bitte beachten Sie die Hinweise in Abschnitt 4.9 „EMV-Maßnahmen für Flexi Link und Flexi
Line" auf Seite 80.
Potenzialausgleich
Verbinden Sie die Kabelabschirmung immer auf beiden Seiten mit dem Erdpotenzial.
Beachten Sie, dass das Erdpotenzial an den Erdverbindungen unterschiedlich sein
kann. In diesem Fall müssen Sie einen zusätzlichen Potenzialausgleich installieren.
Befolgen Sie dabei die anzuwendenden Normen und Richtlinien.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
0 V DC
Max. 100 m
Typ
2 × 2 × 0,25 mm² (AWG 23)
2 × 2 × 0,34 mm² (AWG 22)
Kapitel 4
77
