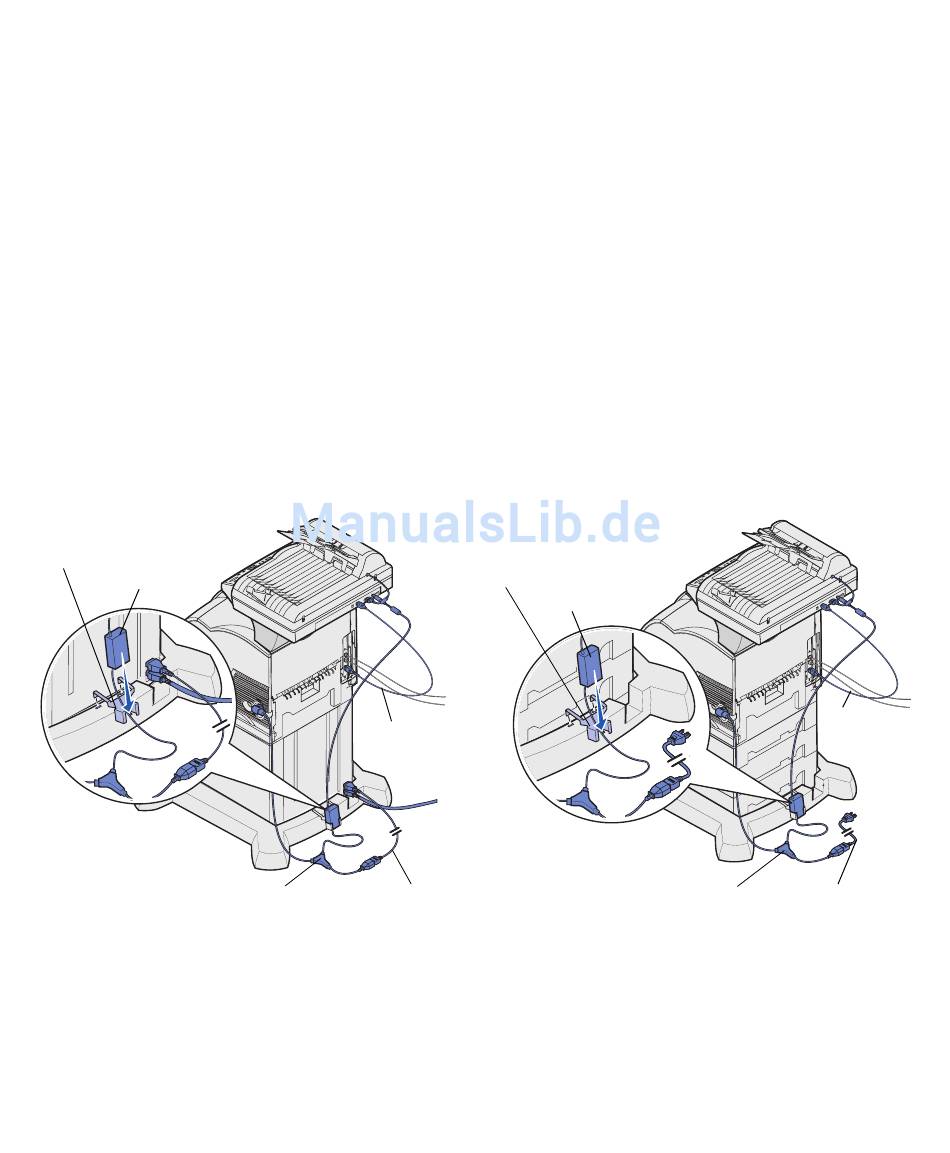

Anschließen der
Kabel an den
Scanner
Netzteilhalterung
Netzteil
1
Schließen Sie das Scannerkabel an den Scanner an.
2
Schließen Sie das Kabel der automatischen
Dokumentzuführung an den Anschluß auf der Rückseite des
Scanners an.
3
Schließen Sie das Netzteilkabel an den Scanner an.
4
Schließen Sie das Y-Netzkabel an das Netzteil an.
5
Ziehen Sie das Drucker-Netzkabel vom Drucker ab.
6
Schließen Sie das Y-Netzkabel an den Drucker an.
7
Schließen Sie das Drucker-Netzkabel an das Y-Netzkabel an.
8
Stecken Sie das Drucker-Netzkabel oder das Netzkabel (16
AWG) der 2000-Blatt-Zuführung in eine ordnungsgemäß
geerdete Steckdose, schalten Sie das Gerät jedoch noch nicht
ein.
Scannerkabel
Y-Netzkabel Drucker-Netzkabel
Anschließen von Kabeln und Netzkabeln
Netzteilhalterung
Netzteil
31
Scanner-
kabel
Y-Netzkabel Drucker-
Netzkabel
