Explosionsgeschützte Leuchten; Maßbild; Technische Angaben; Leuchte Dhls 85 - Ceag dTLS 85 Betriebsanleitung

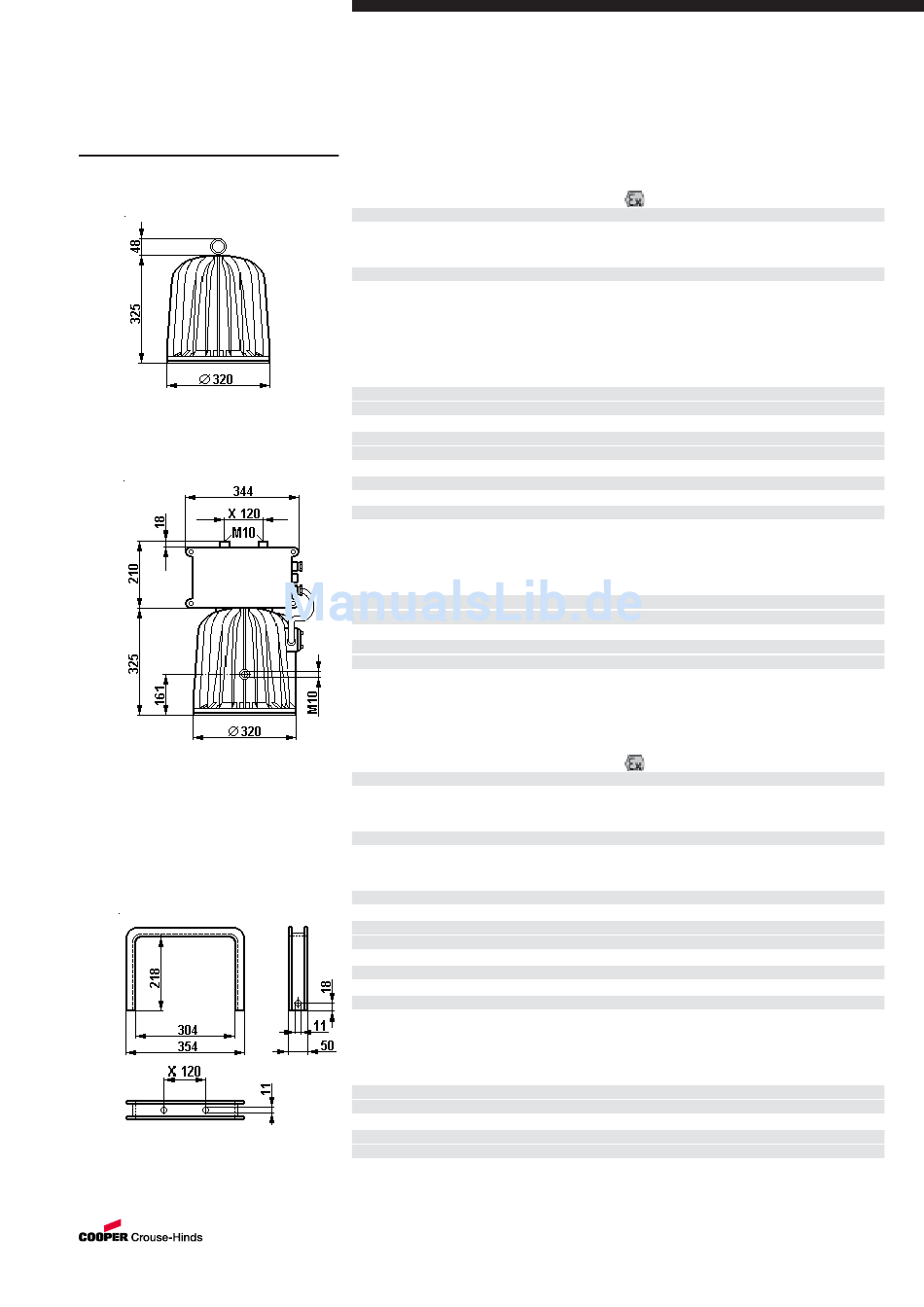

Maßangaben Leuchte dTLS in mm

Leuchte dTLS 85

Leuchte dTLS 85 mit
Kompensationskasten
Aufhängebügel L 218
X = Befestigungsmaße
Explosionsgeschützte Leuchten
Typ: dHLS 85250, dHLS 85400 und dTLS 85250
1

Technische Angaben

1.1

Leuchte dHLS 85250; 85400

Gerätekennzeichnung nach 94/9/EG:
Explosionsschutz:
EG-Baumusterprüfbescheinigung:
Leuchte
Kompensationskasten
Bemessungsspannung:
Bemessungsstrom:
HME 250W (
Quecksilberdampf-Hochdrucklampe
HME 400W (
Quecksilberdampf-Hochdrucklampe
HIE 250W (
Metalldampf-Hochdrucklampe
HSE 250W (
Natriumdampf-Hochdrucklampe
HSE 400W (
Natriumdampf-Hochdrucklampe
Glühlampe 150 W
Leistungsfaktor: ϕ für 250 W
ϕ für 400 W
Zul. Lagertemperatur in Originalverpackung:
Zulässige Umgebungstemperatur:
Abweichende Temperaturen sind bei Sonderversionen möglich
Schutzart nach EN 60529/IEC 529:
Schutzklasse nach EN 60598/IEC 598:
Leitungseinführung (Listenausführung): 2xM25
Anschlussklemme:
Prüfdrehmomente:
Hutmutter der KLE M25
Anschlussklemmen
Deckelschrauben
Material:
Farbe:
Gewicht (Listenausführung):
Leuchtmittel:
1 . 2 Leuchte dTLS
Gerätekennzeichnung nach 94/9/EG:
Explosionsschutz:
EG-Baumusterprüfbescheinigung:
Leuchte
Kompensationskasten
Bemessungsspannung:
Bemessungsstrom:
mit Streuscheibe 250W
mit Parabolreflektor 250W
Leistungsfaktor ϕ 250W
Zul. Lagertemperatur in Originalverpackung:
Zulässige Umgebungstemperatur:
Abweichende Temperaturen sind bei Sonderversionen möglich
Schutzart nach EN 60529/IEC 529:
Schutzklasse nach EN 60598/IEC 598:
Leitungseinführung (Listenausführung): 2xM25
Anschlussklemme:
Prüfdrehmomente:
Hutmutter der KLE M25
Anschlussklemmen
Deckelschrauben
Material:
Farbe:
Gewicht (Listenausführung):
Leuchtmittel:
II 2 G
EEx de II C T3
DMT 03 ATEX E 039
BVS 03 ATEX E 106X
230 V +6 / - 10 %, 50 / 60Hz
Typ induktiv kompensiert Temp.kl.
) 85250 2,20A
) 85400 3,25A
) 85250 3,00A
) 85250 3,00A
) 85400 4,40A
85150
0,5
0,6
-50° C bis +80° C
-20° C bis +40° C (Listenausführung)
IP 65 (Listenausführung)
I - wird von den Leuchten erfüllt
1x Ø 8 -17mm, 1x Schraubverschluss
je 2 x 1,5 - 2,5 mm² (L+N+PE)
5,0 Nm (für min. Kabel Ø)
3,5 Nm (für max. Kabel Ø)
2,5 Nm
5,5 Nm
Gehäuse Leichtmetalldruckguss mit Speziallackierung
Glashaltering Grauguss mit Speziallackierung
Grau (RAL 7032)
ca. 30,0 kg (ohne Kompensationskasten)
ca. 37,0 kg (mit Kompensationskasten)
bis 400W HME - Quecksilberdampf Hochdrucklampe
bis 250W HSE - Natriumdampf Hochdrucklampe
bis 250W HIE - Metalldampf Hochdrucklampe
bis 150W Glühlampe
II 2 G
EEx de II C T3
DMT 03 ATEX E 039
BVS 03 ATEX E 106X
230 V +6 / - 10 %, 50 / 60Hz
Typ induktiv
85250S 3,00A
85250P 3,00A
0,4
-50° C bis +80° C
-20° C bis +40° C (Listenausführung)
IP 65 (Listenausführung)
I - wird von den Leuchten erfüllt
1x Ø 8 -17mm, 1x Schraubverschluss
je 2 x 1,5 - 2,5 mm² (L+N+PE)
5,0 Nm (für min. Kabel Ø)
3,5 Nm (für max. Kabel Ø)
2,5 Nm
5,5 Nm
Gehäuse Leichtmetalldruckguss mit Speziallackierung
Glashaltering Grauguss mit Speziallackierung
Grau (RAL 7032)
ca. 25,0 kg (ohne Kompensationskasten)
ca. 32,0 kg (mit Kompensationskasten)
bis 250W HIT-DE - Metalldampf Hochdrucklampe
bis 150W HST-DE - Natriumdampf Hochdrucklampe
