F i g . 4
F i g . 5
F i g . 6
6.4
Mise en place dela lampe
Attention: Ne toucher la lampe linolite
qu'avec un tissu sec. Pour mettre en place
la garniture de lampe, la pousser dans la
douille jusqu'à ce que les pièces du culot
s'enclenchent sensiblement.
En cas d'écart des tensions nominales >
5%, les consignes des fabricants de
lampes doivent être respectées.
Les lampes ne font pas partie de notre
fourn i t u re standard .
14
14
14
14
14
CEAG Sicherheitstechnik GmbH
Lanternes et projecteurs pour atmosphères explosi-
ves, Type: dHLS 85, dTLS 85
Pour la mise en place de la lampe dans
1
la douille du luminaire dHLS 85 et dTLS 85
procéder comme suit:

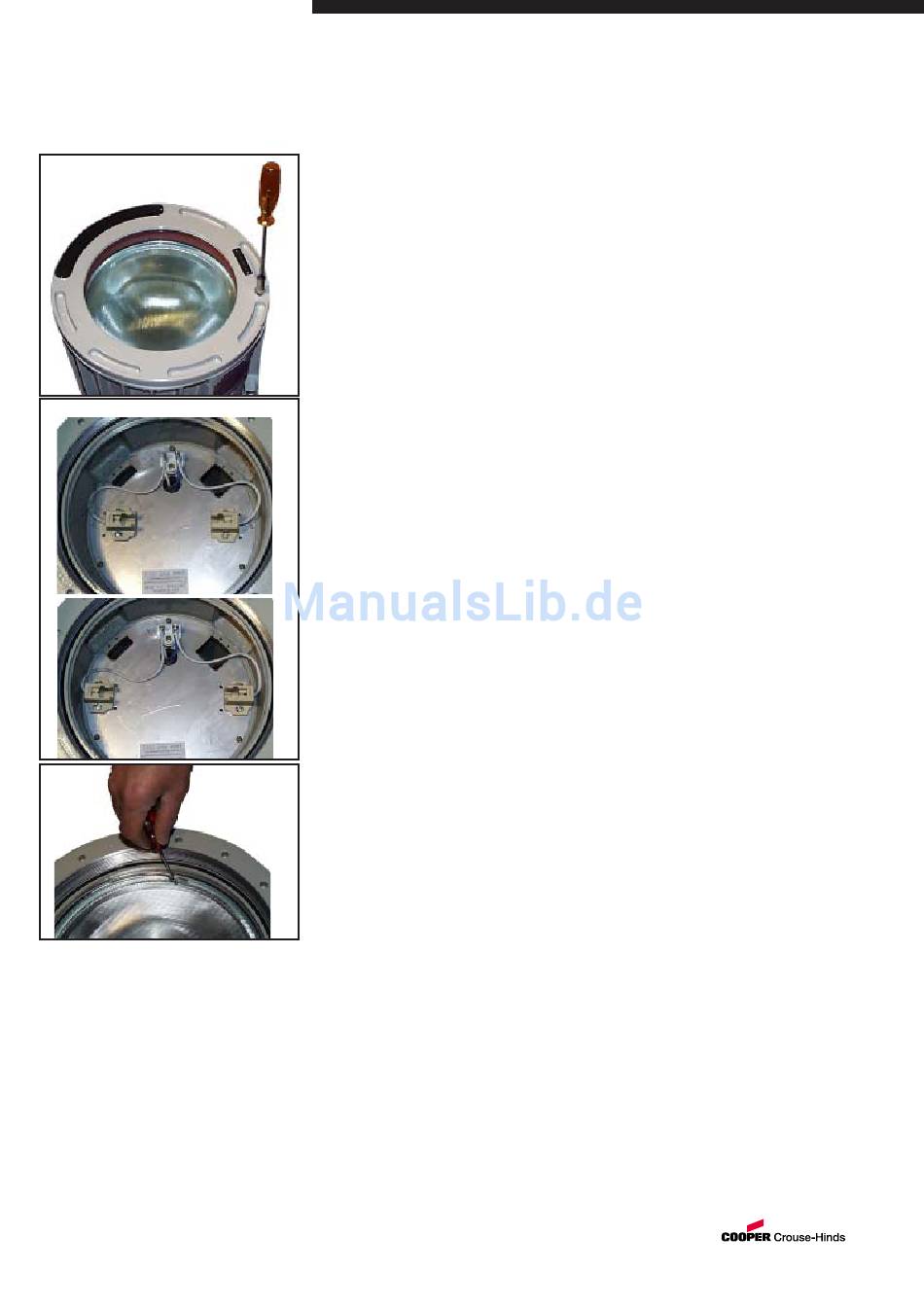

Dévisser la bague porte-verre du boîtier de
luminaire. Pour ce faire, il faut d'abord
dévisser la vis d'arrêt à six pans M5 sur la
bague porte-verre (voir fig. 4)..
Maintenant la douille de lampe est accessible,
et la lampe peut être mise en place dans le
luminaire.
Le luminaire dTLS standard est délivré pour
l'équipement en lampes halogène à vapeur
métallique.
La distance entre les porte-douilles se monte
à 149 mm (voir fig. 5).
En cas d'utiliser des lampes à vapeur de
sodium, la distance entre les porte-douilles
devra être modifiée à 193 mm (des trous
taraudés correspondants ont été pourvus, voir
fig. 5).
Si le luminaire dTLS est équipé d'un „verre
diffusant avec réflecteur", cet ensemble peut
être enlevé après avoir ôté le circlip pour le
blocage (voir fig. 6).
Après la mise en place de la lampe, la bague
porte-verre est vissée dans le luminaire pour le
fermer dans l'ordre inverse.
Il faut faire attention à ce que sur le luminaire
fermé la vis d'arrêt hexagonale se trouve entre
deux nervures de marquage (voir fig. 6).
6.5
Fermeture du luminaire
Lors de poser la bague porte-verre il faut
faire attention à ce que le filet du couvercle
soit bien vissé dans le boîtier de luminaire.
Tout corps étranger doit être ôté de
l'appareil.
Afin de maintenir l'indice de protection
minimum, la bague porte-verre doit être vissée
jusqu'à la butée dans le boîtier de luminaire et
être bloquée avec la vis d'arrêt.
Semplablement les vis de couvercle doivent
être serrées à fond.
6.6
Mise en service
Avant la mise en service de l'appareil, les
vérifications spécifiées dans les règlements
nationaux individuels devront être exécutées.
De plus, il faudra vérifier son fonctionnement
et installation corrects en conformité avec ce
mode d'emploi et avec d'autres règlements y
applicables.
Toute installation et/ou mise en service non
conforme des luminaires peut entraîner la
perte de la garantie.
7
Maintien/Entretien
La règlementation nationale en vigueur
pour le maintien et l'entretien du matériel
électrique pour atmosphère explosive doit
être respectée.
Avant d'ouvrir l'enveloppe, débrancher
l'appareil de la tension ou prendre des
mesures préventives appropriées.
Attention: Après avoir coupé le secteur,
attendre au moins 10 minutes avant
d'ouvrir le luminaire!
Les intervalles de service requis dépendent de
l'emploi spécifique et devront donc être fixés
par l'utilisateur en tenant compte des
conditions d'utilisation.
Lors de l'entretien des luminaires, surtout les
composants qui sont essentiels à leur mode
de protection contre l'explosion, doivent être
vérifiés (par ex. intégrité des composants
antidéflagrants et du boîtier, efficacité des
joints de couvercle et resserrement des
entrées de câble).
Si, lors d'un entretien, on constate que des
travaux d'entretien sont nécessaire, il faudra
suivre le point 8 de ce mode d'emploi.
Boîte de compensation:
Attention! L' état du recouvrement adhésif
se trouvant au dessus des ouvertures d'
aération des condensateurs est à vérifier à
des intervalles définis. Les condensateurs
présentant des recouvrements adhésifs
défectueux sont à changer.
8
Réparations / Remise en état
Des réparations ne doivent être exécutées
qu'à l'aide des pièces de rechange
d'origine CEAG.
En cas de défauts sur l'enveloppe
antidéflagrante, seul un remplacement est
admissible. Dans le doute, l'appareil
défectueux devra être renvoyé à CEAG
pour être réparé.
Des réparations qui portent sur la
protection contre l'explosion, ne devront
être exécutées que par CEAG ou par un
électricien qualifié en conformité avec la
règlementation nationale en vigueur.
Il n'est pas permis d'usiner ou de vernir plus
tard les périphéries des fentes d'aération sur
l'enveloppe antidéflagrante.
Il n'est pas permis de transformer ou de
modifier ces appareils, sauf pour le montage
d'accessoires d'origine CEAG.
9
Évacuation des déchets/
Recyclage
Lors de l'évacuation de ce matériel électrique,
la règlementation natio-
nale respective en vigueur devra être
respectée.
Sous réserve de modification ou
d'informations supplémentaires.
