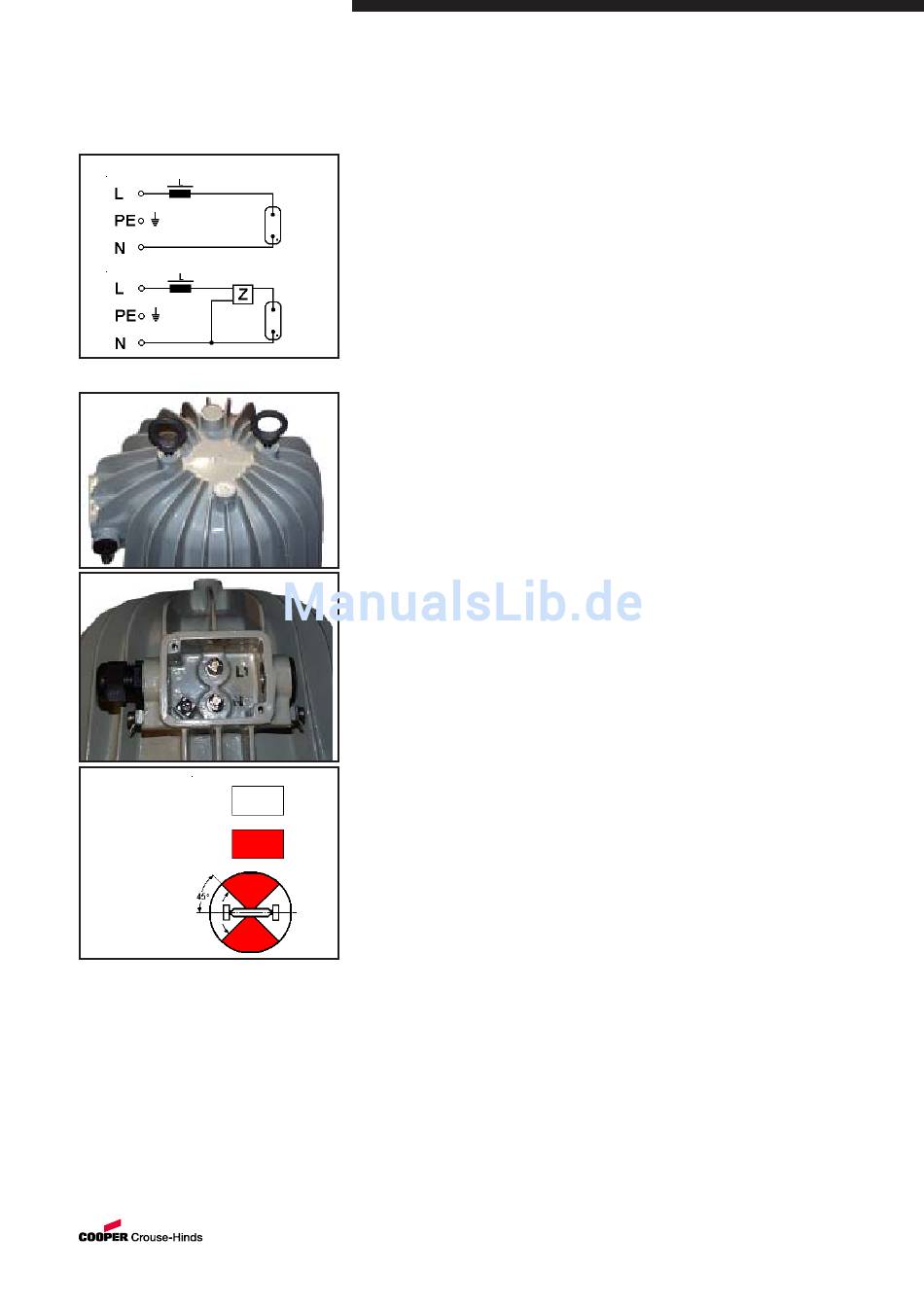

Schéma de couplage des luminaires
Allumeur
F i g . 1
F i g . 2
F i g . 3
Position du foyer
admise
non admise
6
Installation
Pour l'installation et l'exploitation de ces appa-
reils, la règlementation nationale en vigueur
ainsi que les règles de la technique générale-
ment reconnues devront être respectées.
6.1
6.1
6.1
6.1
6.1
Montage
Montage
Montage
Montage
Montage
Les luminaires peuvent être suspendus avec
des vis à oeillet DIN 580 par des câbles
porteurs (voir fig. 1).
Lanternes et projecteurs pour atmosphères explosi-
ves, Type: dHLS 85, dTLS 85
Optional livrable à quantity de 10 vomme
accessoire sous le N° de ref. GHG 690 1921
R0003.
Au moyen de deux trous taraudés M10
disposés sur la face supérieure des luminaires
il est possible de visser ceux-ci sur des
colliers ou des profilés de montage (voir fig.1).
Les deux trous taraudés M10 disposés sur les
côtés du boîtier de luminaire servent à fixer
l'étrier de suspension qui peut être livré
comme accessoire,
type L 218, N° de réf. GHG 690 1913 R0001
type L 430, N° de réf. GHG 690 1913 R0002
(voir dimension du luminaire page 11 et 12).
Les vis de fixation doivent être en rapport
avec le trou de fixation (voir plan coté page 11
et 12). Elles ne doivent pas avarier les trous
(par ex. emploi d'une rondelle) et elles doivent
être serrées à fond.
Une torsion excessive des vis de fixation
peut endommager l'appareil.
6.2
Ouverture du luminaire /
Raccordement electrique
Avant d'ouvrir l'enveloppe du luminaire, on
s'assurera de la mise hors tension et de la
prise des mesures de sécurité appropriées.
Le raccordement électrique du luminaire ne
doit se faire que par du personnel qualifié.
Les embouts sectionnés des conducteurs
doivent être raccordés en respect des
prescriptions applicables.
Afin de maintenir l'indice de protection, ces
raccordements sont à effectuer avec la plus
grande attention.
En cas d'utilisation de câble / presse-étoupe
multifilaire ou de câbles/presse-étoupe à petit
conducteur, les règles nationales et les pres-
criptions internationales doivent être
respectées (par exemple, utilisation de
douilles pour conducteurs).
L'isolation doit s'étendre jusqu'à la borne.
Le conducteur ne doit pas être
endommagé.
Les diamètres minimaux et maximaux des
conducteurs sont à respecter (voir caractéris-
tiques techniques).
La borne standard montée est prévue pour un
raccordement direct des conducteurs avec
des fils en cuivre.
Toutes les vis et/ou écrous des bornes de
connexion (y compris celles / ceux restant
inutilisés) doivent être serrés à fond.
Un serrage excessif des vis peut endom-
mager l'appareil.
Le câble de raccordement est introduit à
travers l'entrée de câble KLE et raccordé aux
bornes L / N / PE (voir fig. 1 et 2).
La section du conducteur dépend de la boîte
de raccordement. Pour la petite boîte elle ne
doit pas surpasser 2,5 mm² au maxi et 4 mm²
au maxi respectivement pour la grande boîte.
Le branchement du conducteur de protection
PE est marqué spécialement dans la boîte de
raccordement.
L'interconnexion n'est possible qu'en couplage
monophasé.
Le branchement sur secteur des luminaires
compensés est réalisé dans la boîte du
condensateur de compensation.
Attention: Le luminaire dTLS 85 doit être
monté de telle manière que la garniture de
lampe ait une position du foyer de ± 45° au
maxi dans le luminaire (voir fig. 3).
6.3
Entrées de câble (KLE);
bouchons de fermeture
Généralement, seuls des bouchons de
fermeture et des entrées de câble certifiés
doivent être utilisés.
Pour des câbles flexibles il faudra utiliser
des presse-étoupes en forme de trompette
ou d'autres entrées appropriées avec
décharge de traction supplémentaire.
Si des entrées de câble (KLE) avec un indice
de protection IP inférieur à celui du luminaire
sont employées (voir page 11), l'indice de
protection IP de l'ensemble sera réduit.
Les directives pour le montage qui
s'appliquent aux entrées de câble (KLE)
utilisées, doivent être respectées.
Des ouvertures d'entrée non utilisées doivent
être fermées avec un bouchon de fermeture
certifié pour établir l'indice de protection
minimum.
Lors du montage des entrées de câble (KLE) il
faudra veiller à ce que des garnitures
d'étanchéité correspondant au diamètre du
câble soient utilisées. En cas de garnitures qui
doivent être coupées sur mesure, il faudra
faire attention à ce que la garniture soit
adaptée au diamètre du câble.
Les entrées de câble (KLE) doivent être
serrées à fond pour maintenir l'indice de
protection minimum.
Au cas où elles seraient forcées, cela
pourrait être nuisible à l'indice de protection.
Toutes les entrées de câble métriques CEAG
non utilisées doivent être fermées avec un
bouchon de fermeture certifié pour des
entrées de câble métriques.
CEAG Sicherheitstechnik GmbH
13
13
13
13
13
