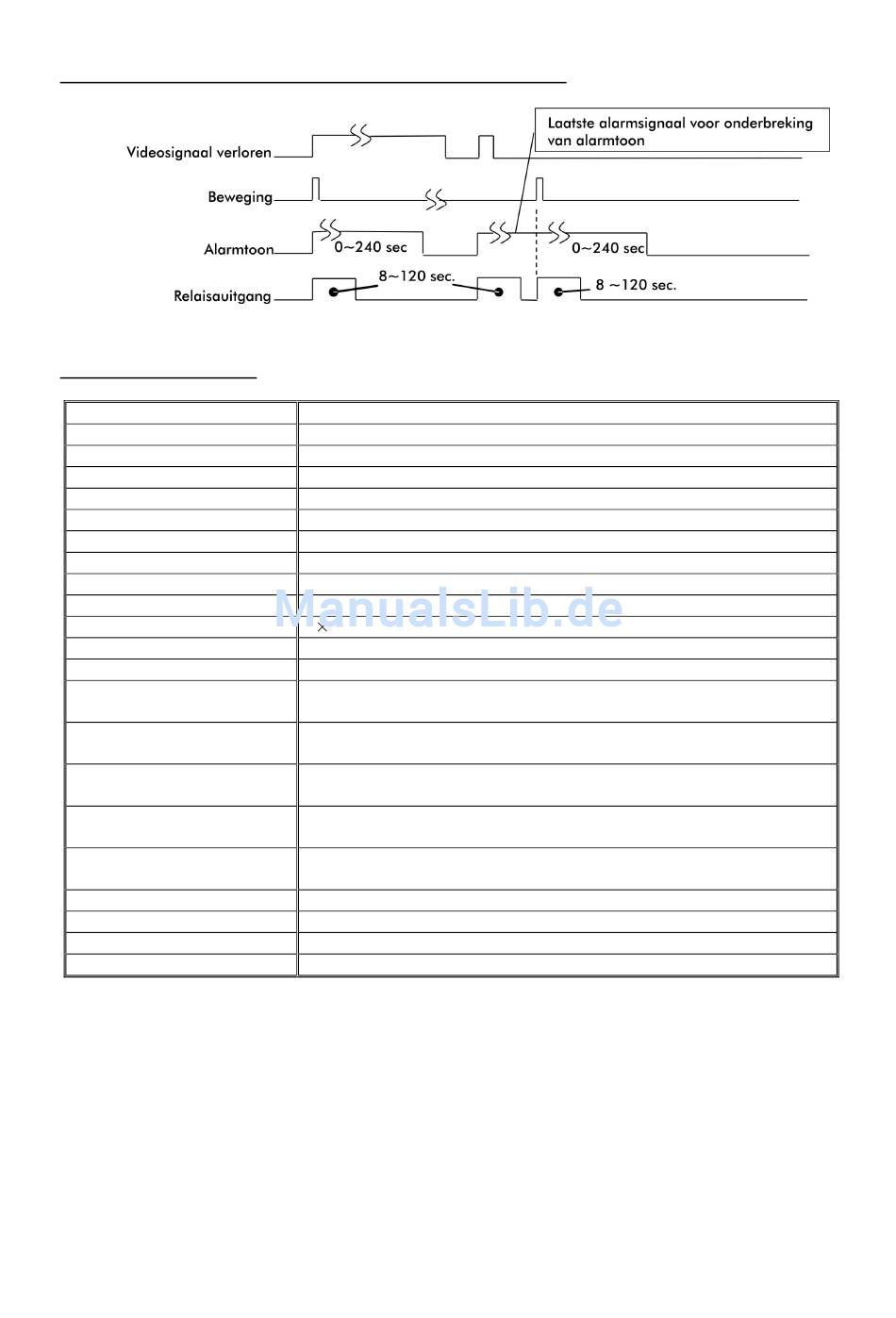

Schema's voor de verschillende alarmen en uitgangen

Technische gegevens

Video-ingangen
Beeldherhaling
Videoformaat
VIDEO IN (camera's)
VIDEO OUT (video-uitgang)
VCR IN
Quad out
Monitor out
Resolutie H×V
Synchronisatie
Zoomfunctie
Tijdgever
Camerabenaming
Tijdsduur bij automatische
sequentie
Tijdsduur stilstaand beeld
Tijdsduur alarmtoon
Uitgang alarmrelais
Voedingsspanning
Opgenomen vermogen
Afmetingen: B×H×D
Omgevingstemperatuur
Relatieve luchtvochtigheid
Let op: De maximale afwijking van de relaisuitgangstijd en de alarmtoontijdsduur bedraagt een seconde.
Gebruik bij de quad alleen een adapter van 12 V ±5 %/ 1 A gelijkstroom.
4 camera's
NTSC: 60 halfbeelden/ seconde; PAL: 50 halfbeeden/ seconde
NTSC en PAL
4 BNC-bussen, afgesloten met 75 Ω
2 BNC-bussen
1 BNC-bus, afgesloten met 75 Ω
Alleen video-uitgang 1 Vpp⁄ 75 Ω afgesloten
Volbeeld- of quaduitgang 1 Vs-s⁄ 75 Ω afgesloten
NTSC: 720×480, PAL: 720×576 pixels (CCIR-601-standard)
Intern
2 2 zoom
Ingebouwde real-time klok
Maximaal 8 tekens per kanaal
In te stellen: 0 - 9 seconden
(3 seconden voor de eerste systeeminitialisatie)
In te stellen: 0 - 30 seconden
(3 seconden voor de eerste systeeminitialisatie)
In te stellen: 0 - 240 seconden
(3 seconden voor de eerste systeeminitialisatie)
Normal open/ normal closed; In te stellen: 8 - 120 seconden
(8 seconden voor de eerste systeeminitialisatie)
12 V ±10% gelijkspanning; 500 mA bij normaal gebruik
(maximaal 1,0 A bij inschakelen)
6,0 Watt (maximum)
218 mm (B) × 44 mm (H) × 204 mm (D)
-10 °C tot +50 0 C (14 °F tot 122
Lager dan 85 %
60
0 F)
