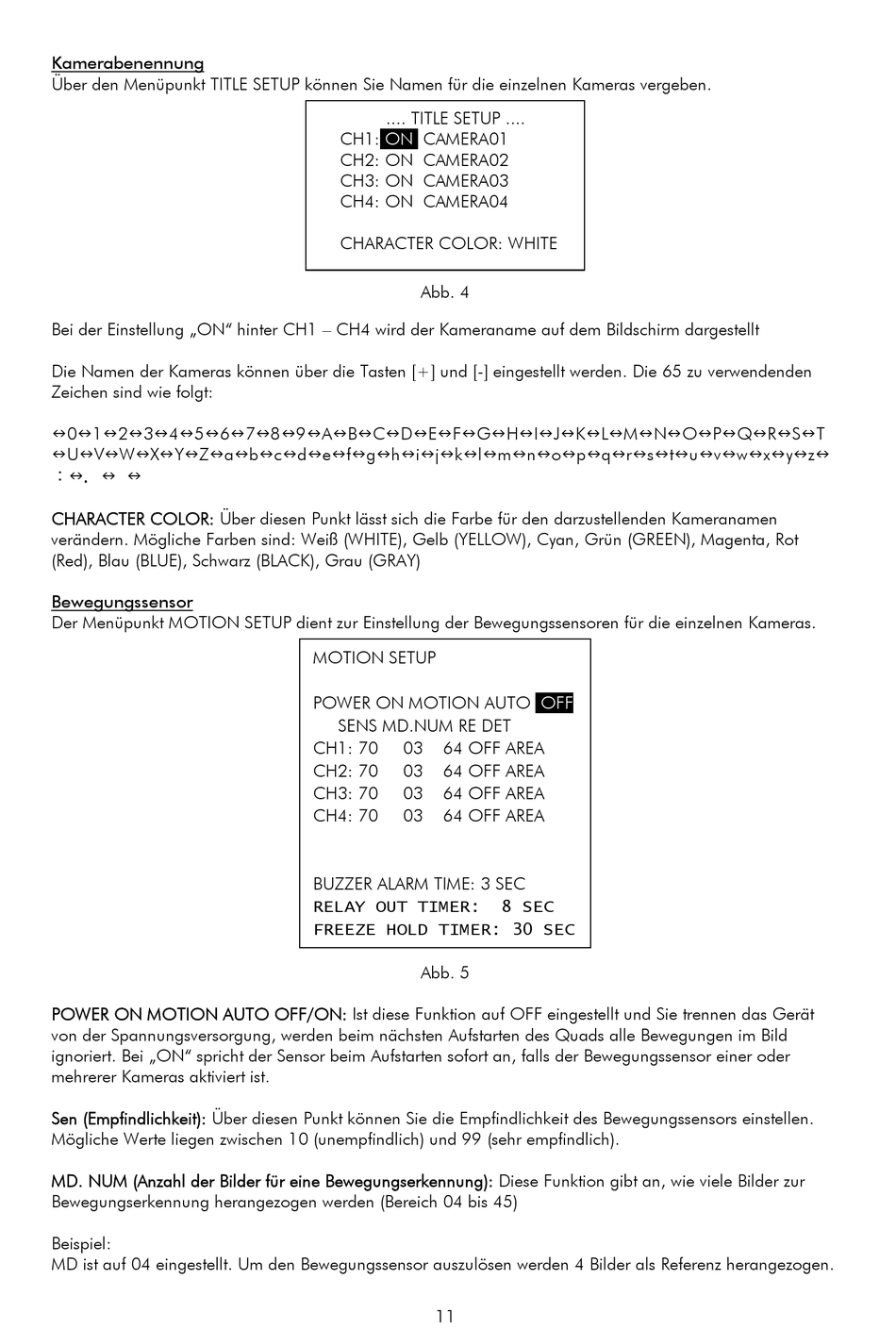

Kamerabenennung
Über den Menüpunkt TITLE SETUP können Sie Namen für die einzelnen Kameras vergeben.
Bei der Einstellung „ON" hinter CH1 – CH4 wird der Kameraname auf dem Bildschirm dargestellt
Die Namen der Kameras können über die Tasten [+] und [-] eingestellt werden. Die 65 zu verwendenden
Zeichen sind wie folgt:
0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T
U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z
： ．
CHARACTER COLOR: Über diesen Punkt lässt sich die Farbe für den darzustellenden Kameranamen
verändern. Mögliche Farben sind: Weiß (WHITE), Gelb (YELLOW), Cyan, Grün (GREEN), Magenta, Rot
(Red), Blau (BLUE), Schwarz (BLACK), Grau (GRAY)
Bewegungssensor
Der Menüpunkt MOTION SETUP dient zur Einstellung der Bewegungssensoren für die einzelnen Kameras.
POWER ON MOTION AUTO OFF/ON: Ist diese Funktion auf OFF eingestellt und Sie trennen das Gerät
von der Spannungsversorgung, werden beim nächsten Aufstarten des Quads alle Bewegungen im Bild
ignoriert. Bei „ON" spricht der Sensor beim Aufstarten sofort an, falls der Bewegungssensor einer oder
mehrerer Kameras aktiviert ist.
Sen (Empfindlichkeit): Über diesen Punkt können Sie die Empfindlichkeit des Bewegungssensors einstellen.
Mögliche Werte liegen zwischen 10 (unempfindlich) und 99 (sehr empfindlich).
MD. NUM (Anzahl der Bilder für eine Bewegungserkennung): Diese Funktion gibt an, wie viele Bilder zur
Bewegungserkennung herangezogen werden (Bereich 04 bis 45)
Beispiel:
MD ist auf 04 eingestellt. Um den Bewegungssensor auszulösen werden 4 Bilder als Referenz herangezogen.
.... TITLE SETUP ....
CH1:
ON
CAMERA01
CH2: ON CAMERA02
CH3: ON CAMERA03
CH4: ON CAMERA04
CHARACTER COLOR: WHITE
Abb. 4
MOTION SETUP
POWER ON MOTION AUTO
SENS MD.NUM RE DET
CH1: 70
03
64 OFF AREA
CH2: 70
03
64 OFF AREA
CH3: 70
03
64 OFF AREA
CH4: 70
03
64 OFF AREA
BUZZER ALARM TIME: 3 SEC
RELAY OUT TIMER:
FREEZE HOLD TIMER: 30 SEC
Abb. 5
11
OFF
8 SEC
