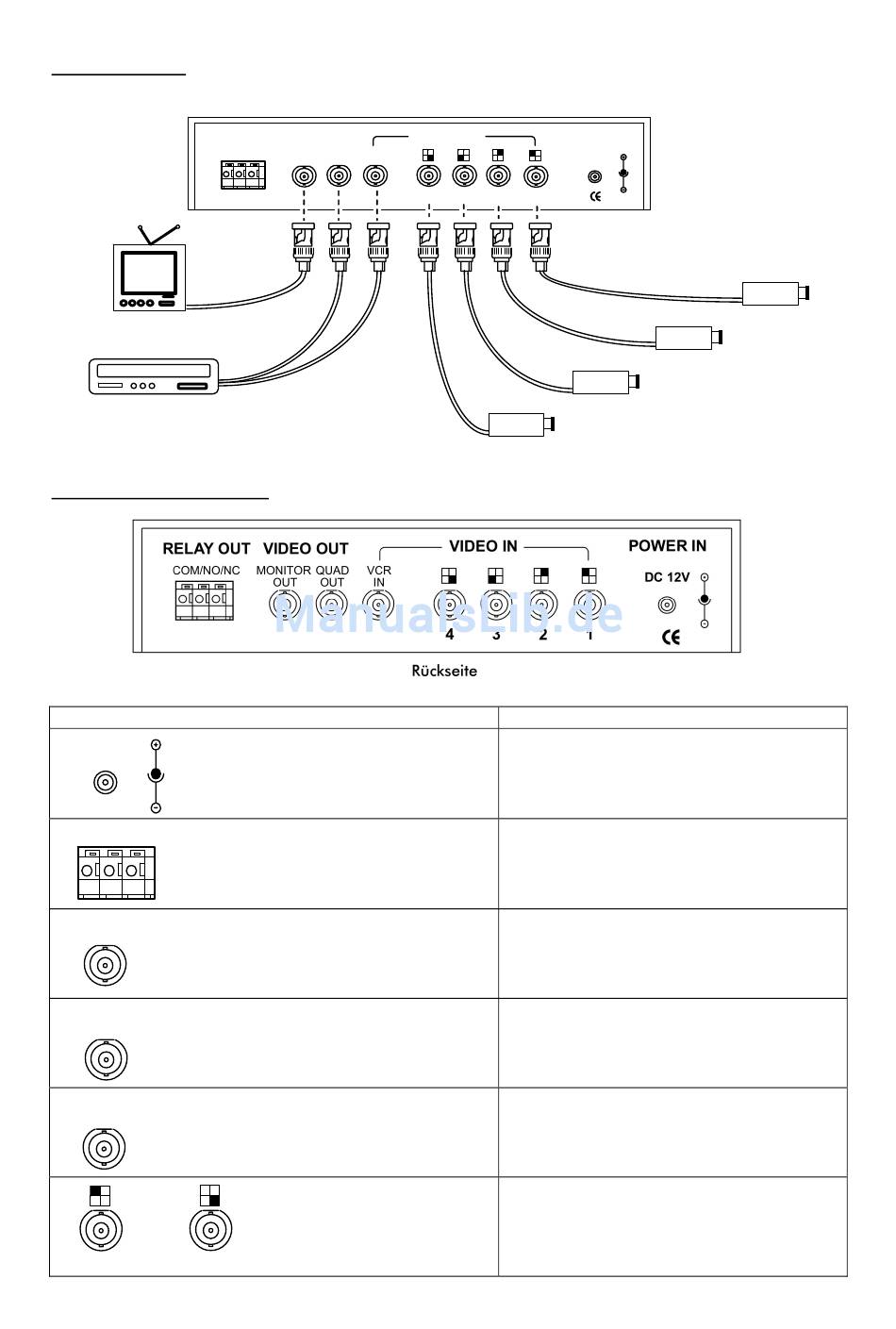

Systemaufbau
RELAY OUT
COM/NO/NC
Master
Monitor
VCR
Rückseitige Anschlüsse
DC 12V
COM/NO/NC
MONITOR
OUT
QUAD
OUT
VCR
IN
...
1
4
VIDEO OUT
MONITOR
QUAD
VCR
OUT
IN
OUT
Anschluss
Spannungseingang DC
Alarmausgang
Videoausgang Monitor
Videoausgang VCR
Videoeingang VCR
Videoeingang Kamera 1 bis 4
VIDEO IN
POWER IN
DC 12V
4
3
2
1
Kamera 3
Kamera 4
Funktionsbeschreibung
Anschluss für den Spannungseingang:
±
12VDC
10%
Schaltausgang (NO: Normaly Open;
N.C.: Normaly Closed). Dieser Ausgang
ermöglicht die Ansteuerung externer Geräte
im Alarmfall.
Dieser Ausgang dient der Weiterleitung des
Videosignals an einen Monitor.
Dieser Ausgang leitet das Signal an einen
Videorekorder/Digitalrekorder weiter.
Über diesen Eingang können Videosignale
vom Videorekorder/Digitalrekorder
empfangen werden.
Eingang für die Videosignale der Kameras 1
bis 4.
6
Kamera 1
Kamera 2
