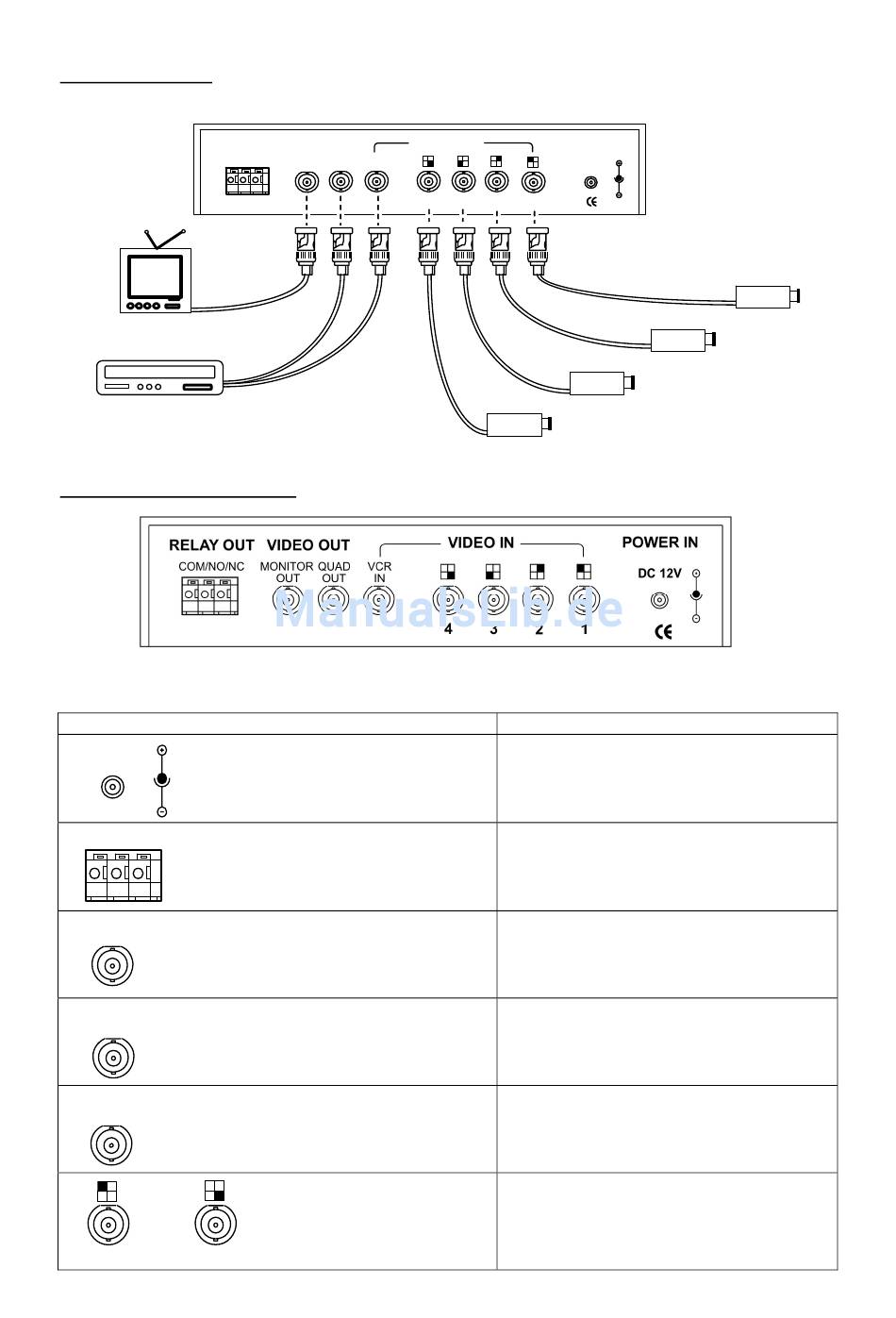

Systeemopbouw

RELAY OUT
COM/NO/NC
Master
Monitor
VCR

Aansluitingen achterzijde

DC 12V
COM/NO/NC
Uitgang alarm
MONITOR
OUT
Video-uitgang monitor
QUAD
OUT
Video-uitgang VCR
VCR
IN
Video-ingang VCR
...
1
4
VIDEO OUT
MONITOR QUAD VCR
OUT OUT IN
Aansluiting
Ingang gelijkspanning
Video-ingang camera 1 t/m 4
VIDEO IN POWER IN
DC 12V
4 3 2
1
camera 3
camera 4
Achterzijde
Aansluiting voor de elektrische spanning: 12
±
V 10% gelijkspanning
Schakeluitgang (NO: Normaly Open;
NC: Normaly Closed). Hiermee is een extern
apparaat aan te sturen in geval van alarm.
Deze uitgang leidt het videosignaal naar een
monitor.
Deze uitgang leidt het signaal naar een
videorecorder of digitale recorder.
Via deze ingang kunnen videosignalen van
de videorecorder/ digitale recorder
ontvangen worden.
Ingang voor de videosignalen van de
camera's 1 t/m 4.
51
camera 1
camera 2
Functiebeschrijving
