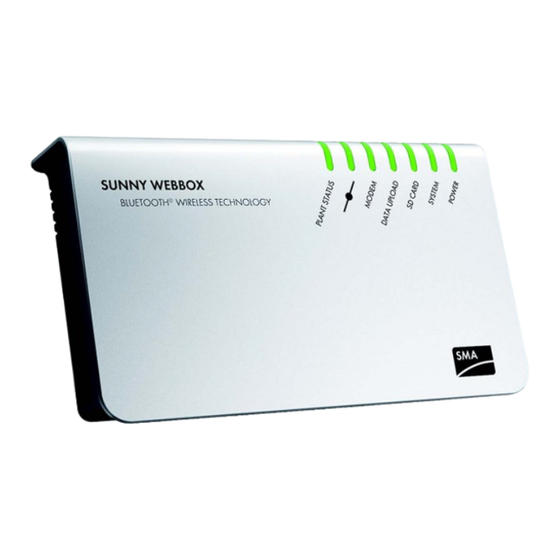

- Seite 1 Gerät zur Überwachung von Anlagen ® SUNNY WEBBOX mit Bluetooth Wireless Technology Bedienungsanleitung SWebBox20-BDE110712 | Version 1.2...
-
Seite 3: Inhaltsverzeichnis
An Sunny WebBox an- und abmelden ....27 An Sunny WebBox anmelden ......27... - Seite 4 SMA Solar Technology AG Von Sunny WebBox abmelden ......27 Bedienung........28 Anlagensicht .
- Seite 5 Hinweise zu Sunny Portal ........49 7.2.2 Sunny WebBox im Sunny Portal registrieren......50 7.2.3 Sunny Portal aktivieren/deaktivieren .
- Seite 6 Fehlersuche ........71 Allgemeine Fehlersuche zur Sunny WebBox ....71 Bluetooth Verbindung .
-
Seite 7: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Diese Anleitung beschreibt die Bedienung der Sunny WebBox. Bewahren Sie die Anleitung jederzeit zugänglich auf. Diese Anleitung enthält keine detaillierten Informationen zu den angeschlossenen Geräten. Detaillierte Informationen zu den angeschlossenen Geräten erhalten Sie in den Anleitungen der Geräte. -
Seite 8: Verwendete Symbole
Ein Hinweis kennzeichnet Informationen, die für den optimalen Betrieb des Produktes wichtig sind. 1.4 Schreibweisen In dieser Anleitung wird der Begriff Photovoltaik-Anlage durch PV-Anlage abgekürzt. Außerdem wird der Produktname „Sunny WebBox mit Bluetooth“ im Fließtext durch „Sunny WebBox“ abgekürzt. Formatierung Bedeutung [Speichern] Schaltflächen stehen in eckigen Klammern []. -
Seite 9: Die Sunny Webbox Mit Bluetooth
Sunny WebBox mit Bluetooth alle Daten der angeschlossenen SMA Bluetooth Geräte und ermöglicht so deren lückenlose Überwachung. Über die umfangreichen Funktionen der Sunny WebBox mit Bluetooth können Sie u. a. die gesammelten Daten der PV-Anlage z. B. an das Intertnetportal Sunny Portal oder einen frei wählbaren FTP-Server für die Weiterverarbeitung automatisch senden oder Ihre Anlagendaten über die... -
Seite 10: Funktionsübersicht
Die Sunny WebBox mit Bluetooth SMA Solar Technology AG 2.1 Funktionsübersicht Die wichtigsten Funktionen der Sunny WebBox mit Bluetooth Wireless Technology auf einen Blick: Anlagenkommunikation • Kabellose Kontrolle der PV-Anlage mit Bluetooth Wireless Technology Externe Anlagenkommunikation • Ethernet-Netzwerk 10/100 MBit Integrierter Webserver •... -
Seite 11: Grundlagen Zur Sunny Webbox Mit Bluetooth
SMA Solar Technology AG Grundlagen zur Sunny WebBox mit Bluetooth 3 Grundlagen zur Sunny WebBox mit Bluetooth 3.1 Benutzeroberfläche Die Benutzeroberfläche ermöglicht ein schnelles Zugreifen auf alle wichtigen Informationen der PV‒Anlage und deren Geräte. Position Bezeichnung Bedeutung Symbolleiste Die Symbolleiste ermöglicht einen schnellen Zugang zu den Hauptfunktionen der Sunny WebBox. -
Seite 12: Symbolleiste
• aktuelle Benutzergruppe • Verbindungsstatus zur PV-Anlage • aktuelles Datum und Uhrzeit 3.1.1 Symbolleiste Die Symbolleiste ermöglicht einen schnellen Zugang zu den Hauptfunktionen der Sunny WebBox. Symbol Bedeutung Die Schaltfläche Einstellungen öffnet die Sunny WebBox-Einstellungen. Die Einstellungen der Sunny WebBox können auch über den Anlagenbaum „Sunny WebBox“... -
Seite 13: Anlagenbaum
Die physikalische Anlagenstruktur (A) wird über den Anlagenbaum in der Sunny WebBox abgebildet. Dazu werden alle Geräte einer Anlage (inklusive der Sunny WebBox) unterhalb der Anlage (B) dargestellt. Die Anlage wird aus Sicht der Anlagenkommunikation durch die Sunny WebBox erzeugt. -
Seite 14: Gerätemenü
Grundlagen zur Sunny WebBox mit Bluetooth SMA Solar Technology AG 3.1.3 Gerätemenü Das Gerätemenü zeigt die Einstellmöglichkeiten und Momentanwerte eines Geräts an. Das Gerät muss zuvor im Anlagenbaum ausgewählt werden. Die Menüpunkte passen sich dem Gerät entsprechend an. Registerkarten Bedeutung Übersicht Die Übersichtsseite gibt Ihnen Informationen über die im Anlagenbaum... -
Seite 15: Anlagensicht
SMA Solar Technology AG Grundlagen zur Sunny WebBox mit Bluetooth Anlagensicht Ist die Anlage im Anlagenbaum ausgewählt, zeigt die Übersichtsseite folgende Informationen der gesamten PV-Anlage an: • Daten aller Wechselrichter der PV-Anlage: – Tagesertrag: bisher erzielter Ertrag des Tages – Zustand: aktueller Zustand der Anlage (Ok, Fehler, Warnung) –... - Seite 16 Grundlagen zur Sunny WebBox mit Bluetooth SMA Solar Technology AG Manche Werte werden aus den einzelnen Geräten einer Geräteklasse zusammengefasst (z. B. Summe der Leistung (A)). Je nach Art des Werts wird eine sinnvolle Zusammenfassung für die Geräteklasse angezeigt: Symbol...
-
Seite 17: Einstellungen
SMA Solar Technology AG Grundlagen zur Sunny WebBox mit Bluetooth 3.1.6 Einstellungen Im Gerätemenü „Einstellungen“ werden alle Parameter des im Anlagenbaum ausgewählten Geräts bzw. der ausgewählten Anlage angezeigt. Bei Zahlenwerten sind die zulässigen Parametergrenzen hinter dem Wert in Klammern angegeben. Die Anzeige der Parameter ist abhängig von der jeweiligen Benutzergruppe. -
Seite 18: Ereignisse
Bei Textfeldern werden die führenden gemeinsamen Zeichen angezeigt. Unterschiedliche Zeichen werden mit „...“ ergänzt. 3.1.7 Ereignisse Die Sunny WebBox kann ihre eigenen Ereignisse und die Ereignisse der einzelnen Geräte anzeigen. Die Liste der Ereignisse fragt die Sunny WebBox direkt von den Geräten ab. Position Bedeutung Filter für die Ereigniskategorien... -
Seite 19: Prioritäten Der Ereignisse
Ereignisnummer mit. Kontaktieren Sie Ihren Installateur und teilen Sie ihm die Seriennummer des Geräts und die Ereignisnummer mit. Ereignistypen Es gibt 3 Ereignistypen, die die Sunny WebBox durch Symbole anzeigt: • Information • Warnung • Fehler Symbole und Bedeutung der Ereignistypen Ereignisse können 3 Status einnehmen:... -
Seite 20: Updates
Grundlagen zur Sunny WebBox mit Bluetooth SMA Solar Technology AG 3.1.8 Updates Die Seite „Updates“ wird angezeigt, wenn im Anlagenbaum die PV‒Anlage ausgewählt ist. Auf der Seite „Updates“ können Sie die Einstellungen für die Geräte-Updates vornehmen. Zusätzlich werden alle vorhandenen Geräte der PV‒Anlage aufgelistet. Dabei sind die Geräte nach Gerätetypen gruppiert. -
Seite 21: Sicherheits- Und Passwortkonzept
Grundlagen zur Sunny WebBox mit Bluetooth 3.2 Sicherheits- und Passwortkonzept 3.2.1 Benutzergruppen Die SMA Solar Technology AG unterscheidet generell zwischen den beiden Benutzergruppen: Benutzer und Installateur. Zusätzlich können Installateure nach Eingabe des SMA Grid Guard- Codes erweiterte Einstellungen an Geräten vornehmen. Die Benutzergruppen haben folgende... -
Seite 22: Zugriffssicherheit Der Sunny Webbox Mit Bluetooth
3.2.3 Zugriffssicherheit der Sunny WebBox mit Bluetooth Jede Benutzergruppe ist mit einem frei wählbaren Passwort geschützt. Passwörter werden verschlüsselt übertragen. Nach 4 falschen Passworteingaben wird der Zugang zur Sunny WebBox für 15 Minuten gesperrt. Danach können Sie sich erneut anmelden. Schützen Sie Ihre PV-Anlage vor unberechtigtem Zugriff. Ergreifen Sie geeignete Schutzmaßnahmen u.a.:... -
Seite 23: Passwort Vergessen
Grundlagen zur Sunny WebBox mit Bluetooth 3.2.6 Passwort vergessen Wenn Sie das Anlagenpasswort vergessen haben, dann können Sie die Geräte Ihrer PV-Anlage mit einem Personal Unlocking Key (PUK) freischalten. Für jeden Wechselrichter und jede Sunny WebBox gibt es pro Benutzergruppe („Benutzer“ und „Installateur“) 1 PUK. Vorgehen: 1. -
Seite 24: Sunny Webbox Mit Puk Freischalten
3. Im Feld „Benutzer“ Benutzergruppe wählen, für die die SMA Serviceline den PUK generiert hat. 4. Im Feld „Passwort“ den PUK eingeben. 5. Passwort der Sunny WebBox ändern (siehe Kapitel 6.1 „Passwort der Sunny WebBox ändern“ (Seite 35)). Dabei das Anlagenpasswort verwenden, das Sie zuvor über Sunny Explorer gesetzt haben. -
Seite 25: Gruppensymbole Bei Momentanwerten Und Einstellungen
SMA Solar Technology AG Grundlagen zur Sunny WebBox mit Bluetooth Symbol Bedeutung Unbekannter Wechselrichter Unbekanntes Gerät Sunny SensorBox mit SMA Power Injector mit Bluetooth SMA Bluetooth Repeater Gruppensymbole bei Momentanwerten und Einstellungen Gruppensymbole werden für die einzelnen Parametergruppen verwendet. Symbol... - Seite 26 Grundlagen zur Sunny WebBox mit Bluetooth SMA Solar Technology AG Symbol Bedeutung Anlagenkommunikation Alle Werte, die die Kommunikation zwischen Kommunikationsgeräten und der Anlage definieren. Datenaufzeichnung Alle Werte, die die Datenaufzeichnung des Geräts betreffen (Speicherort, Speicherintervalle, Speicherformat). Gerätekomponenten Beinhaltet Parameter und Messwerte, die die Komponenten eines Geräts betreffen.
-
Seite 27: An Sunny Webbox An- Und Abmelden
1111 ausgeliefert. 1. Webbrowser (z. B. Internet Explorer) starten. 2. IP-Adresse der Sunny WebBox in die Adresszeile eingeben und die Eingabetaste drücken. ☑ Die Anmeldeseite der Sunny WebBox öffnet sich. – Falls sich die Seite nicht öffnet, lesen Sie Kapitel 9.1 „Allgemeine Fehlersuche zur Sunny WebBox“... -
Seite 28: Bedienung
Bedienung SMA Solar Technology AG 5 Bedienung 5.1 Anlagensicht 5.1.1 Anlagenstatus Symbol Status Bedeutung Neutral Der Status der Anlage ist unbekannt und wird gerade aktualisiert. Alle Geräte der Anlage arbeiten vorschriftsmäßig. Warnung Mindestens ein Gerät in der Anlage besitzt den Status „Warnung“. Kein Gerät hat den Status „Fehler“. -
Seite 29: Parameter Einer Geräteklasse Einstellen
Speichern bei Parameteränderungen Das Speichern wird durch eine Sanduhr angezeigt. Nach dem Speichern der Änderungen in der Sunny WebBox werden die Daten an das Gerät übertragen. Der Setzvorgang kann gegebenenfalls mehrere Stunden dauern, wenn sich das Gerät (z. B. ein Wechselrichter) im Nachtmodus befindet. -
Seite 30: Gerätesicht
Speichern bei Parameteränderungen Das Speichern wird durch eine Sanduhr angezeigt. Nach dem Speichern der Änderungen in der Sunny WebBox werden die Daten an das Gerät übertragen. Der Setzvorgang kann gegebenenfalls mehrere Stunden dauern, wenn sich das Gerät, z. B. ein Wechselrichter, im Nachtmodus befindet. -
Seite 31: Passwort Eines Geräts Auf Anlagenpasswort Anpassen
8. Im Feld „Passwort bestätigen“ das Passwort bestätigen. 9. [Speichern] wählen. ☑ Die Sunny WebBox speichert das Passwort des neuen Geräts in alle freigegebenen Geräte. Alle Geräte besitzen nun das gleiche Anlagenpasswort. 10. Sunny WebBox über die Benutzeroberfläche neu starten (siehe Seite 68). -
Seite 32: Ip-Adresse Des Wan Ermitteln
SMA Solar Technology AG 5.5 IP-Adresse des WAN ermitteln Sie können die IP-Adresse des WAN (wide area network) Ihrer Sunny WebBox über die Parametergruppe oder die SD-Karte ermitteln (siehe Kapitel 8.5 „Aktuelle Einstellungen der Sunny WebBox über die SD-Karte ermitteln“ (Seite 70)). Die IP-Adresse des WAN ist die IP-Adresse über die die Sunny WebBox über das Internet zu erreichen ist. -
Seite 33: Sma Grid Guard-Modus Aktivieren/Deaktivieren
Sie können SMA Grid Guard-Parameter von Geräten konfigurieren, dazu müssen Sie Ihr SMA Grid Guard-Passwort eingeben. 1. Als „Installateur“ anmelden. 2. In der Statusleiste der Sunny WebBox-Benutzeroberfläche das SMA Grid Guard-Symbol wählen. ☑ Der SMA Grid Guard-Dialog öffnet sich. 3. Im Feld „Persönlicher Zugangscode“ Ihr Passwort eingeben. Das Passwort erhalten Sie von der SMA Solar Technology AG (siehe Seite 22). -
Seite 34: Sma Grid Guard-Modus Deaktivieren
SMA Solar Technology AG SMA Grid Guard-Modus deaktivieren Um den SMA Grid Guard-Modus zu beenden, gehen Sie wie folgt vor: 1. In der Statusleiste der Sunny WebBox-Benutzeroberfläche das SMA Grid Guard-Symbol wählen. ☑ Der SMA Grid Guard-Dialog öffnet sich. 2. Im Feld „Persönlicher Zugangscode“ den Sperrcode „54321“ eingeben. -
Seite 35: Sunny Webbox Konfigurieren
Das hier gesetzte Passwort ist auch für den Zugriff auf den internen FTP-Server gültig. Mit Setzen des Passworts der Sunny WebBox werden alle Geräte, die ohne Schloss im Anlagenbaum angezeigt werden, mit dem Passwort der Sunny WebBox gesetzt. Um das Passwort erfolgreich zu übernehmen ist ein Neustart der Sunny WebBox notwendig (siehe Seite 68). -
Seite 36: Anlagenzeit
Weitere Kommunikationsprodukte in der Anlage übernehmen die Anlagenzeit erst nach einiger Zeit (maximal 7 Stunden später). Die Anlagenzeit lässt sich in der Sunny WebBox manuell einstellen oder über das Internet synchronisieren. Bei der „Automatischen Zeitsynchronisation“ gleicht die Sunny WebBox 1x am Tag das Datum und die Uhrzeit mit Sunny Portal ab. -
Seite 37: Datum Und Uhrzeit Einstellen
Automatische Zeitsynchronisation Sie können die Anlagenzeit auch automatisch über das Internet synchronisieren (siehe Kapitel 6.2.4 „Automatische Zeitsynchronisation aktivieren/deaktivieren“ (Seite 38)). 1. Im Anlagenbaum die Sunny WebBox wählen und im Gerätemenü „Einstellungen“ wählen oder In der Symbolleiste die Schaltfläche „Einstellungen“ wählen. 2. Parametergruppe „Gerät > Zeiteinstellungen“ wählen. -
Seite 38: Automatische Zeitsynchronisation Aktivieren/Deaktivieren
Sunny WebBox konfigurieren SMA Solar Technology AG 6.2.4 Automatische Zeitsynchronisation aktivieren/deaktivieren Automatische Zeitsynchronisation aktivieren 1. Im Anlagenbaum die Sunny WebBox wählen und im Gerätemenü „Einstellungen“ wählen oder In der Symbolleiste die Schaltfläche „Einstellungen“ wählen. 2. Parametergruppe „Gerät > Zeiteinstellungen“ wählen. 3. [Bearbeiten] wählen. -
Seite 39: Sprache Einstellen
SMA Solar Technology AG Sunny WebBox konfigurieren 6.3.2 Sprache einstellen 1. Im Anlagenbaum die Sunny WebBox wählen und im Gerätemenü „Einstellungen“ wählen oder In der Symbolleiste die Schaltfläche „Einstellungen“ wählen. 2. Parametergruppe „Gerät > Ländereinstellungen“ wählen. 3. [Bearbeiten] wählen. 4. Im Feld „Sprache“ die gewünschte Sprache auswählen. -
Seite 40: Temperatureinheit Einstellen
Sunny WebBox konfigurieren SMA Solar Technology AG 6.3.5 Temperatureinheit einstellen 1. Im Anlagenbaum die Sunny WebBox wählen und im Gerätemenü „Einstellungen“ wählen oder In der Symbolleiste die Schaltfläche „Einstellungen“ wählen. 2. Parametergruppe „Gerät > Ländereinstellungen“ wählen. 3. [Bearbeiten] wählen. 4. Im Feld „Temperatureinheit“ die gewünschte Temperatureinheit auswählen. -
Seite 41: Ethernet-Netzwerk
DHCP-Server dynamisch beziehen lassen. Zudem ist es möglich einen Proxy-Server für die Internetverbindung zu nutzen. Möchten Sie die Sunny WebBox aus dem Internet erreichbar machen, sodass Sie z. B. über das Sunny Portal direkt auf die Sunny WebBox zugreifen können, müssen Sie in Ihrem Router eine Port- Umleitung einrichten. -
Seite 42: Dhcp Aktivieren/Deaktivieren
6.5.3 DHCP aktivieren/deaktivieren Die Sunny WebBox kann Ihre Netzwerkeinstellungen über einen DHCP-Server (Dynamic Host Configuration Protocol Server) beziehen. Dabei werden beim Start der Sunny WebBox die IP- Adresse, Subnetzmaske, Gateway und DNS-Server automatisch vom DHCP-Server bezogen. Um die Sunny WebBox in Ihrem Netzwerk zu ermitteln, verwenden Sie den Sunny WebBox Assistant. -
Seite 43: Proxy-Server
6.5.4 Proxy-Server Befindet sich in Ihrem Netzwerk ein Proxy-Server, tragen Sie hier die Proxy-Einstellungen ein. Die Proxy-Einstellungen der Sunny WebBox werden für die Verbindung zum Sunny Portal und für das Firmware-Update der Sunny WebBox oder der Geräte Ihrer PV-Anlage verwendet. Proxy-Server verwenden 1. -
Seite 44: Http-Port Einstellen
Die Sunny WebBox teilt bei einer Datenübertragung an das Sunny Portal mit, über welche IP-Adresse und welchen Port die Sunny WebBox aus dem Internet zu erreichen ist. Dazu muss der entsprechende Port vom Router freigegeben werden. Ist die NAT (Network Address Translation) im Router verändert worden, müssen Sie den Netzwerk-Port angeben, der im Router eingestellt worden ist. -
Seite 45: Datenaufzeichnung
Sunny WebBox konfigurieren 6.6 Datenaufzeichnung 6.6.1 Hinweise zur Datenaufzeichnung Die Sunny WebBox kann die gesammelten Daten der PV-Anlage in verschiedenen Datenformaten ausgeben und diese über den integrierten FTP-Server oder die SD-Karte bereitstellen. Folgende Datenformate sind möglich: • Comma Separated Value (CSV) (siehe Kapitel 6.6.2 „CSV-Dateien“ (Seite 46)) •... -
Seite 46: Csv-Dateien
6.6.2 CSV-Dateien Hinweise zu CSV-Dateien Die Sunny WebBox speichert alle 5 Minuten die gesammelten Daten der PV-Anlage in der entsprechenden Tages-CSV-Datei ab. Dazu werden die Inhalte den bestehenden Daten angefügt. Einzelne Daten sind in der Datei immer durch ein Semikolon getrennt. Das Dezimaltrennzeichen und das Zeitformat innerhalb der Dateien sind abhängig von den landesspezifischen Einstellungen der... -
Seite 47: Xml-Dateien
6.6.3 XML-Dateien Hinweise zu XML-Dateien Die Sunny WebBox speichert alle 5 Minuten die gesammelten Daten der PV-Anlage in einer XML- Datei. Um die Anzahl der Daten und die Datenmenge zu verkleinern, werden alle 15 Minuten die hinzukommenden XML-Dateien automatisch in einer ZIP-Datei zusammen gepackt und auf dem integrierten FTP-Server oder die SD-Karte gespeichert. -
Seite 48: Export Der Daten Im Xml-Format Deaktivieren
Sunny WebBox konfigurieren SMA Solar Technology AG Export der Daten im XML-Format deaktivieren 1. Im Anlagenbaum die Sunny WebBox wählen und im Gerätemenü „Einstellungen“ wählen oder In der Symbolleiste die Schaltfläche „Einstellungen“ wählen. 2. Parametergruppe „Datenaufzeichnung > Export“ wählen. 3. [Bearbeiten] wählen. -
Seite 49: Anlagendaten Verwalten
Seite 50 ). Sollten Sie bereits mit der PV-Anlage im Sunny Portal registriert sein, müssen Sie die Anlagenkennung anpassen (siehe Seite 53). Dies kann z. B. bei einem Austausch der Sunny WebBox der Fall sein. Mögliche Verzögerung bei der Visualisierung und Benachrichtigungen Beachten Sie, dass es zu Verzögerungen kommen kann, bis Sunny Portal die übertragenen... -
Seite 50: Sunny Webbox Im Sunny Portal Registrieren
7. Unter der Untergruppe „Status und Aktionen“ im Feld „Registrierung durchführen“ „Ausführen“ auswählen. 8. [Speichern] wählen. ☑ Die Sunny WebBox führt die Registrierung am Sunny Portal durch. Die Registrierung ist erfolgt, wenn im Feld „Ergebnis der letzten Registrierung“ „Ok“ angezeigt wird. Sunny Portal schickt dann Ihre Zugangsdaten an die angegebene E-Mail-Adresse. -
Seite 51: Sunny Portal Aktivieren/Deaktivieren
Ein Anmelden an der Benutzeroberfläche der Sunny WebBox ist jederzeit möglich. Voraussetzung: Sie müssen in Sunny Portal registriert sein (siehe Kapitel 7.2.2 „Sunny WebBox im Sunny Portal registrieren“ (Seite 50)). 1. Im Anlagenbaum die Sunny WebBox wählen und im Gerätemenü „Einstellungen“ wählen oder In der Symbolleiste die Schaltfläche „Einstellungen“... -
Seite 52: Verbindung Zu Sunny Portal Testen
Dauert ein Upload noch an und es soll ein neuer Upload gestartet werden (evtl. bei 15 Minuten Intervallen) wird dieser neue Upload nicht ausgeführt. Die Daten werden dann bei dem nächsten Upload übertragen. 5. [Speichern] wählen. ☑ Die Sunny WebBox überträgt die Daten im vorgegebenen Intervall an das Sunny Portal. SWebBox20-BDE110712 Bedienungsanleitung... -
Seite 53: Zugriff Auf Sunny Webbox Über Sunny Portal
IP-Adresse der Sunny WebBox bzw. die aktuelle IP-Adresse Ihres Routers, mit dem Sie die Internetverbindung aufbauen. Sie können von Sunny Portal aus über das Internet direkt auf Ihre Sunny WebBox zugreifen. Beachten Sie, dass Sie in Ihrem Router eine Port-Umleitung einrichten müssen. Hier ist es gegebenenfalls erforderlich, den HTTP-Port und den NAT-Port der Sunny WebBox anzupassen (siehe Kapitel 6.5 „Ethernet-Netzwerk“... -
Seite 54: Sd-Karte
Kartenschacht geschoben haben, kopiert die Sunny WebBox alle Anlagendaten, die sich auf dem internen Speicher der Sunny WebBox befinden, auf die SD-Karte. Die Sunny WebBox speichert neue Anlagendaten solange auf die SD-Karte, wie sich die SD-Karte im SD-Kartenschacht befindet und genügend Speicherplatz vorhanden ist. -
Seite 55: Integrierter Ftp-Server
7.4 Integrierter FTP-Server 7.4.1 Hinweise zum integrierten FTP-Server Die Sunny WebBox verfügt über einen integrierten FTP-Server. Über den FTP-Server können Sie auf die gespeicherten Anlagendaten direkt zugreifen. Der FTP-Server ist standardmäßig eingeschaltet. Sie können die Daten mit einem beliebigen FTP-Programm oder dem Internet Explorer abrufen. Der FTP- Server ist über die Passwörter der jeweiligen Benutzergruppe geschützt. -
Seite 56: Ftp-Server Über Internet Explorer Aufrufen
„Installer“ Für die Benutzergruppe „Installateur“ „User“ Für die Benutzergruppe „Benutzer“ Beispiel: Wenn Sie sich als Installateur mit dem Passwort „1111“ an der Sunny WebBox mit der IP-Adresse 192.168.0.168 anmelden wollen, geben Sie ein: ftp://Installer:1111@192.168.0.168 3. Eingabetaste auf der Tastatur drücken. -
Seite 57: Ftp-Push
7.5 FTP-Push 7.5.1 Hinweise zu FTP-Push Die Sunny WebBox verfügt über eine FTP-Push-Funktion. Mit dieser Funktion kann die Sunny WebBox die gesammelten Daten Ihrer PV-Anlage auf einen frei wählbaren FTP-Server laden. FTP-Push sendet immer über den Netzwerk-Port 21. Standardmäßig ist die FTP-Push-Funktion deaktiviert. Die gesammelten Daten werden alle 15 Minuten in das angegebene Verzeichnis und im gewünschten... -
Seite 58: Ftp-Push Testen
3. [Bearbeiten] wählen. 4. Im Feld „Verbindungstest“ „Ausführen“ auswählen. 5. [Speichern] wählen. ☑ Die Sunny WebBox führt den Verbindungstest aus. Der Verbindungstest war erfolgreich, wenn im Feld „Ergebnis des letzten Verbindungstests“ „OK“ angezeigt wird und im Feld „Verbindungstest“ wieder „--------“ angezeigt wird. -
Seite 59: Service-Funktionen
über das Internet oder lokal über die SD-Karte erfolgen. Vorhandene Einstellungen der Sunny WebBox und Daten der PV-Anlage bleiben nach dem Update-Vorgang erhalten. Um die Firmware der Sunny WebBox immer auf den aktuellsten Stand zu halten, wird das automatische Firmware-Update über das Internet empfohlen. -
Seite 60: Firmware-Update Über Das Internet (Empfohlen)
Service-Funktionen SMA Solar Technology AG 8.1.2 Firmware-Update über das Internet (empfohlen) Wenn die Sunny WebBox über einen Internet-Zugang verfügt, können Sie die Sunny WebBox über das Internet automatisch oder manuell aktualisieren. Automatisches Firmware-Update aktivieren/deaktivieren Ist das automatische Firmware-Update aktiviert, prüft die Sunny WebBox 1x täglich, ob ein neues Firmware-Update zur Verfügung steht. -
Seite 61: Firmware-Update Manuell Durchführen
4. Im Feld „Update suchen und installieren“ „Ausführen“ auswählen. 5. [Speichern] wählen. ☑ Die Sunny WebBox prüft, ob ein neues Firmware-Update zur Verfügung steht. Ist ein neues Firmware-Update verfügbar, lädt die Sunny WebBox das Firmware-Update aus dem Internet herunter und startet den Update-Vorgang. -
Seite 62: Firmware-Update Über Die Sd-Karte
4. Steckernetzteil der Sunny WebBox aus der Steckdose ziehen. 5. Die SD-Karte in den SD-Kartenschacht der Sunny WebBox schieben. 6. Steckernetzteil der Sunny WebBox in die Steckdose stecken. ☑ Nach ca. 90 Sekunden ist die Sunny WebBox betriebsbereit und der Update-Vorgang startet. SWebBox20-BDE110712 Bedienungsanleitung... -
Seite 63: Geräte-Update Durchführen
Service-Funktionen 8.2 Geräte-Update durchführen 8.2.1 Hinweise Sie haben die Möglichkeit, die Firmware der Geräte Ihrer PV-Anlage über die Sunny WebBox zu aktualisieren. Für folgende Geräte ist ein Firmware-Update über die Sunny WebBox möglich: • SMA Wechselrichter mit integriertem Bluetooth: – Ab Software-Paket 2.06: SB 3000TL-20/SB 4000TL-20/SB 5000TL-20 (SB = Sunny Boy) –... - Seite 64 Eingangsspannung möglich. Während des Geräte-Updates speisen die betroffenen Wechselrichter nicht ein. Daher ist kurzzeitig ein Ertragsverlust möglich. Update-Status Auf der Benutzeroberfläche der Sunny WebBox werden die jeweiligen Update-Status für die gesamte PV-Anlage, für die einzelnen Geräte und für die Update-Dateien angezeigt. Update-Status der PV-Anlage Der Update-Status für die gesamte PV-Anlage wird sowohl über die Statusleiste als auch in der...
-
Seite 65: Geräte-Update Über Das Internet (Empfohlen)
Zeitpunkt an die Geräte der PV-Anlage gesendet. 8.2.2 Geräte-Update über das Internet (empfohlen) Wenn die Sunny WebBox über einen Internet-Zugang verfügt, können Sie die Firmware der Geräte Ihrer PV-Anlage über das Internet automatisch oder manuell aktualisieren. Automatisches Geräte-Update aktivieren Ist das automatische Geräte-Update aktiviert, prüft die Sunny WebBox 1x täglich zwischen 22 Uhr und 3 Uhr, ob ein neues Geräte-Update zur Verfügung steht. -
Seite 66: Geräte-Update Über Die Sd-Karte
3. Im Bereich „Verfügbare Updates“ gewünschte Update-Datei markieren und auf [Herunterladen] klicken. ☑ Die Sunny WebBox lädt die Update-Datei aus dem Internet herunter und zeigt nach erfolgreichem Download im Bereich „Verfügbare Updates“ die Update-Datei mit dem Status „Bereit“ an. -
Seite 67: Automatisches Geräte-Update Über Sd-Karte Durchführen
☑ Die Sunny WebBox kopiert die gewählte Update-Datei auf die interne SD-Karte. 5. Wenn die LED „SD CARD“ nicht mehr blinkt, die SD-Karte entnehmen. ☑ Die Sunny WebBox prüft die gespeicherten Dateien und sendet die Update-Datei 1 x täglich an bis zu 5 aufeinanderfolgenden Tagen an die Geräte der PV-Anlage. -
Seite 68: Sunny Webbox Über Benutzeroberfläche Neu Starten
4. Im Feld „Geräteneustart auslösen“ „Ausführen“ wählen. 5. [Speichern] wählen. ☑ Die Sunny WebBox wird neu gestartet. Der Neustart war erfolgreich, wenn die LED „SYSTEM“ und die LED „POWER“ wieder leuchten. Der Startvorgang kann bis zu 90 Sekunden dauern. – Falls die LED „SYSTEM“ oder LED „POWER“ nicht grün leuchten, lesen Sie im Kapitel 9.1 „Allgemeine Fehlersuche zur Sunny WebBox“... -
Seite 69: Sunny Webbox Über Reset-Taste Zurücksetzen
SMA Solar Technology AG Service-Funktionen 8.4 Sunny WebBox über Reset-Taste zurücksetzen Sie können die Sunny WebBox über ein kleines Loch auf der Rückseite der Sunny WebBox mit der dahinter verborgenen Reset-Taste zurücksetzen. Dazu muss die Sunny WebBox mit Strom versorgt sein. -
Seite 70: Aktuelle Einstellungen Der Sunny Webbox Über Die Sd-Karte Ermitteln
Beachten Sie die Hinweise zur SD-Karte (siehe Kapitel 10.1 „Hinweise zur SD-Karte“ (Seite 79)). 1. SD-Karte in den SD-Kartenschacht der Sunny WebBox schieben. ☑ Die Sunny WebBox legt einen Ordner mit dem Namen: „WEBBOX_[Seriennummer]“ auf der SD-Karte an und speichert dort die xml-Datei „config.xml“ hinein. Der Schreibvorgang ist abgeschlossen, wenn die LED „SD CARD“... -
Seite 71: Fehlersuche
9.1 Allgemeine Fehlersuche zur Sunny WebBox Nr. Problem Ursache Behebung Die Sunny WebBox Die Sunny WebBox ist nicht • Schließen Sie die Sunny WebBox ist nicht über die an das Netzwerk oder an die mit dem Netzwerkkabel direkt an Benutzeroberfläche Spannungsversorgung den Computer oder das lokale erreichbar. - Seite 72 • Ziehen Sie das Steckernetzteil der richtig gestartet. Sunny WebBox aus der Steckdose und stecken Sie es nach kurzer Zeit wieder ein, um die Sunny WebBox neu zu starten. Beachten Sie, dass es zum Verlust von gesammelten Anlagendaten kommen kann.
- Seite 73 „DATA UPLOAD“ • Für den Datenversand zum Sunny leuchtet rot) Portal müssen Sie registriert sein. oder Registrieren Sie Ihre Sunny WebBox Der Verbindungstest im Sunny Portal (siehe Seite 50). zu Sunny Portal Es liegt ein Fehler im • Prüfen Sie die oder zum externen Netzwerk vor.
- Seite 74 Fehlersuche SMA Solar Technology AG Nr. Problem Ursache Behebung Das Firmware- Es besteht keine Internet- • Stellen Sie den Internet-Zugang Update für Verbindung. wieder her. Wenden Sie sich bei angeschlossene Bedarf an Ihren Internet Service Geräte ist Provider. fehlgeschlagen. ☑ Wenn Sie das automatische Geräte- Update eingestellt haben, startet das automatische Geräte-Update...
- Seite 75 SMA Solar Technology AG Fehlersuche Nr. Problem Ursache Behebung • Prüfen Sie den Status der Bluetooth Das Firmware- Die Update-Datei konnte Update für nach 5 Sendeversuchen nicht Verbindung bei den Geräten Ihrer angeschlossene an die Geräte der PV-Anlage PV-Anlage. Beachten Sie, dass die Bluetooth Verbindung auch durch Geräte ist...
- Seite 76 Fehlersuche SMA Solar Technology AG Nr. Problem Ursache Behebung Nach Austausch Doppelte Registrierung im Die Sunny WebBox, die als einer Sunny Sunny Portal. Austauschgerät geliefert wird, meldet sich WebBox erscheinen mit einer neuen Anlagenkennung an das im Sunny Portal Sunny Portal an. Sunny Portal legt für...
-
Seite 77: Bluetooth Verbindung
Sie einen Master aus der Anlage. Weitere Informationen zu SMA Bluetooth erhalten Sie im Download-Bereich von www.SMA.de. Die Bluetooth Verbindung Wechselrichter ist • Warten Sie, bis die Sunny WebBox nicht erreichbar. wurde unterbrochen. die Verbindung automatisch wiederhergestellt hat. Bedienungsanleitung SWebBox20-BDE110712... - Seite 78 Fehlersuche SMA Solar Technology AG Nr. Problem Ursache Behebung Parameter für die Bluetooth Wechselrichter ist Beim Setzen von Parametern, die die Bluetooth Verbindung regeln (z. B. nicht erreichbar. Kommunikation wurden verändert. Parameter für die Sendeleistung und Länderparameter), wird die Kommunikation über Bluetooth für einige...
-
Seite 79: Anhang
Verwenden Sie nur SD-Karten, die mit dem Dateisystem FAT32 formatiert sind. Formatieren Sie bei Bedarf die SD-Karte mit Hilfe des Computers neu. Die Sunny WebBox konvertiert die SD-Karte in das Dateisystem TFAT, um die Datensicherheit zu erhöhen. Wenn Sie die SD-Karte löschen wollen, müssen Sie die SD-Karte am Computer mit dem Dateisystem FAT32 formatieren. -
Seite 80: Aufbau Einer Xml-Daten-Datei
Anhang SMA Solar Technology AG Einstellung Bedeutung Version Die aktuelle Firmware-Version der Sunny WebBox Plant-ID Die Anlagenkennung für Sunny Portal User-ID Die Benutzerkennung für Sunny Portal DHCP Zeigt an, ob die Netzwerkeinstellungen über DHCP bezogen werden. IP-Adresse Die aktuelle IP-Adresse der Sunny WebBox... -
Seite 81: Hinweise Zu Ihrem Webbrowser
Länge des Messintervalls in Sekunden TimeStamp Zeitstempel, zu dem der Mittelwert errechnet wurde 10.4 Hinweise zu Ihrem Webbrowser Um die Sunny WebBox-Benutzeroberfläche aufzurufen, benötigen Sie einen aktuellen Webbrowser. Sie können die Standardeinstellungen Ihres Webbrowsers verwenden. Achten Sie darauf, dass • JavaScript aktiviert ist. -
Seite 82: Ipv6 In Windows Xp Sp2 Aktivieren
SMA Solar Technology AG 10.6 IPv6 in Windows XP SP2 aktivieren Um die Sunny WebBox mit dem Sunny WebBox Assistant aufzufinden wird IPv6 benötigt. IPv6 steht für das Internet Protokoll Version 6 und spezifiziert die Vorgänge, die zur Vermittlung von Daten durch ein paketvermittelndes Datennetz notwendig sind. -
Seite 83: Kontakt
Daten, um Ihnen gezielt helfen zu können: • Firmware-Version der Sunny WebBox. • Seriennummer und Hardware-Version der Sunny WebBox. • Typ der Kommunikationsschnittstelle zwischen Sunny WebBox und den Wechselrichtern. • Typ und Seriennummern der an der PV-Anlage angeschlossenen Wechselrichter. SMA Solar Technology AG... -
Seite 84: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
