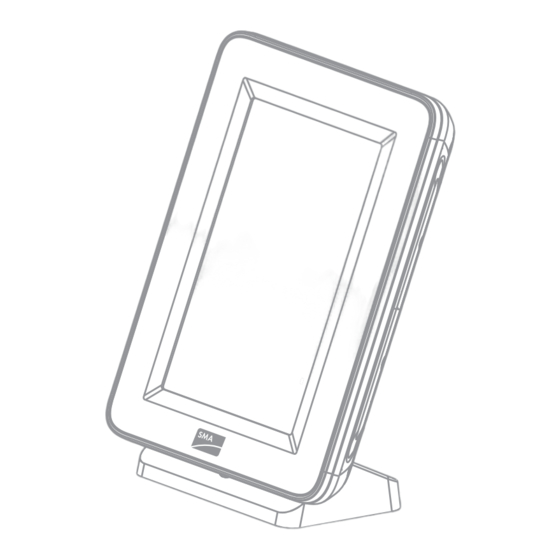

- Seite 1 Gerät zur Überwachung von Anlagen SUNNY VIEW Bedienungsanleitung SunnyView-BA-BDE121211 | Version 1.1...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 6 Sicherheit ........9 Bestimmungsgemäße Verwendung. - Seite 4 Sicherungskopie erstellen ......37 Daten des Sunny View aus Sicherungskopie wiederherstellen . 38 Außerbetriebnahme.
-
Seite 5: Bedienungsanleitung Sunnyview-Ba-Bde121211
SMA Solar Technology AG Fehlersuche ........40 Technische Daten . -
Seite 6: Hinweise Zu Dieser Anleitung
1 Hinweise zu dieser Anleitung SMA Solar Technology AG Hinweise zu dieser Anleitung Gültigkeitsbereich Diese Anleitung gilt für das Sunny View des Typs VIEW-10.GR1. Die Typenbezeichnung können Sie auf dem Typenschild auf der Rückseite des Sunny View ablesen. Zielgruppe Diese Anleitung ist für Endanwender. -
Seite 7: Auszeichnungen
SMA Solar Technology AG 1 Hinweise zu dieser Anleitung Auszeichnungen Auszeichnung Verwendung Beispiel „light“ • Display-Meldungen • E-Mail-Adresse und Passwort in die • Parameter Eingabefelder „E-Mail“ • Anschlüsse und „Passwort“ eingeben. • Steckplätze • Eingabefelder fett • Elemente, die Sie auswählen •... -
Seite 8: Abkürzungen
1 Hinweise zu dieser Anleitung SMA Solar Technology AG Abkürzungen Abkürzung Benennung Erklärung NetID Network Identification Identifikationsnummer für SMA Bluetooth Netzwerk Normalhöhennull Personal Unlocking Key Codenummer, die nach Verlust des Anlagenpassworts den Zugriff auf SMA Bluetooth Geräte ermöglicht Photovoltaik SDHC Secure Digital High Capacity Speicherkarte mit bis zu 32 GB... -
Seite 9: Sicherheit
Setzen Sie das Sunny View ausschließlich nach den Angaben der beigefügten Dokumentationen ein. Ein anderer Einsatz kann zu Sach- oder Personenschäden führen. • Das Sunny View nur mit dem mitgelieferten Steckernetzteil und in dem dafür vorgesehenen Spannungsbereich betreiben (siehe Kapitel 12 „Technische Daten“, Seite 45). -
Seite 10: Produktbeschreibung
Das Sunny View zeigt die Anlagendaten in Form von Dias auf dem Display an. Das Sunny View kann sich über WLAN mit dem Internet verbinden. Bei bestehender Internetverbindung kann das Sunny View Daten aus den Netzwerken Facebook und Twitter sowie Newsfeeds anzeigen. - Seite 11 SMA Solar Technology AG 3 Produktbeschreibung Abbildung 2: Prinzip einer Anlage mit Sunny View (Beispiel) Bedienungsanleitung SunnyView-BA-BDE121211...
-
Seite 12: Typenschild
3 Produktbeschreibung SMA Solar Technology AG 3.2 Typenschild Über das Typenschild können Sie das Sunny View identifizieren. Das Typenschild befindet sich auf der Rückseite des Sunny View. Wenn das Sunny View auf dem Standfuß aufgestellt ist, müssen Sie das Sunny View vom Standfuß abnehmen, um das Typenschild zu sehen. -
Seite 13: Bedienung
SMA Solar Technology AG 4 Bedienung Bedienung 4.1 Menüstruktur Das Menü besteht aus mehreren Menüpunkten. Über die Menüpunkte können Sie die Anzeige der Dias steuern und Einstellungen für das Sunny View vornehmen. Sie können das Menü über aufrufen. Home Charts Ereignisse Einstellungen... -
Seite 14: Sunny View Bedienen
Die Navigation und Eingabe am Sunny View erfolgen durch Berührung des Displays mit dem Finger oder mit dem mitgelieferten Eingabestift. Beschädigung des Displays durch spitze oder scharfkantige Gegenstände. • Das Sunny View mit dem Finger oder einem Eingabestift für Touchscreens bedienen. Symbol Name Beschreibung Schaltfläche... -
Seite 15: Menüpunkt „Home
SMA Solar Technology AG 5 Menüpunkt „Home“ Menüpunkt „Home“ 5.1 Einteilung der „Home“‑Dias Die Dias des Menüpunkts „Home“ zeigen den Status der Anlage und die Anlagendaten an. Bei bestehender Internetverbindung zeigen die „Home“-Dias Online-Daten aus dem Internet an. Die Dias in der Diashow wechseln automatisch nach der eingestellten Anzeigedauer (siehe Kapitel 8.21). -
Seite 16: Einteilung Der Kopfzeile
5 Menüpunkt „Home“ SMA Solar Technology AG 5.2 Einteilung der Kopfzeile Die Kopfzeile der „Home“‑Dias befindet sich im oberen Abschnitt des Displays. Abbildung 4: Einteilung der Kopfzeile Position Bezeichnung Beschreibung Name Name des Dias Datum und Zeit Aktuelles Datum und Zeit WLAN Qualität der WLAN Verbindung... -
Seite 17: Dias Ohne Sma Ct Meter
SMA Solar Technology AG 5 Menüpunkt „Home“ 5.3.1 Dias ohne SMA CT Meter Bezeichnung Beschreibung Überblick Dieses Dia gibt einen Überblick über alle Erträge der Anlage. Leistung und Energie Dieses Dia zeigt die aktuelle Leistung der Anlage, die erzeugte Tagesenergie und den Gesamtenergieertrag. -
Seite 18: Dia Mit Sma Ct Meter
5 Menüpunkt „Home“ SMA Solar Technology AG 5.3.2 Dia mit SMA CT Meter Bezeichnung Beschreibung Überblick Dieses Dia gibt einen Überblick über alle Erträge der Anlage. Aktuelle Leistungsübersicht Dieses Dia zeigt die momentane Leistung der Anlage, die aktuell verbrauchte Energie, Netzeinspeisung bzw. Netzbezug. -
Seite 19: Online-Daten
• Facebook • Twitter • Newsfeed Das Sunny View zeigt jeweils die letzten 10 Meldungen, die nicht älter als 7 Tage sind. Bedienelemente innerhalb der Meldungen, z. B. Hyperlinks, funktionieren nicht. Die Anzeigen lassen sich einzeln aktivieren und deaktivieren (siehe Kapitel 8.20 „Online-Daten einrichten“, Seite 34). -
Seite 20: Menüpunkt „Charts
Der Menüpunkt „Charts“ visualisiert den Ertrag der gesamten Anlage oder eines Wechselrichters in Abhängigkeit vom gewählten Zeitraum. Nur für Japan: Bei bestehender Bluetooth Verbindung mit dem SMA CT Meter zeigt das Sunny View auch den Eigenverbrauch und den Netzbezug an. Sie können den Menüpunkt „Charts“ über > Charts >... - Seite 21 SMA Solar Technology AG 6 Menüpunkt „Charts“ Position Bezeichnung Tages-, Monats-, Jahres- oder Gesamtverbrauch* Eigenverbrauchsrate* Netzeinspeisung* Tages-, Monats-, Jahres- oder Gesamtertrag** * Nur mit SMA CT Meter ** Ohne SMA CT Meter zeigt Sunny View im Tagesdiagramm zusätzlich die aktuelle Leistung an. Bedeutung der Farben des Diagramms mit SMA CT Meter:...
-
Seite 22: Menüpunkt „Ereignisse
7 Menüpunkt „Ereignisse“ SMA Solar Technology AG Menüpunkt „Ereignisse“ Der Menüpunkt „Ereignisse“ zeigt alle Fehlermeldungen, Warnungen und Informationen an. Sie können den Menüpunkt „Ereignisse“ über > Ereignisse aufrufen. Abbildung 6: Aufbau der Ereignismeldung Position Bezeichnung Auswahlfeld zum Anzeigen von Informationen Auswahlfeld zum Anzeigen von Warnungen Auswahlfeld zum Anzeigen von Fehlern Schaltflächen zur Wahl des Zeitraums... - Seite 23 SMA Solar Technology AG 7 Menüpunkt „Ereignisse“ Ereignistypen: Es gibt 3 Ereignistypen, die das Sunny View mit Symbolen anzeigt: Ereignistyp Beschreibung Fehler Der Wechselrichter funktioniert nicht ordnungsgemäß und speist nicht mehr ein. • Um mehr Informationen zu erhalten, die Details zu dem Ereignis öffnen.
- Seite 24 7 Menüpunkt „Ereignisse“ SMA Solar Technology AG Symbol Bezeichnung Information gehend SunnyView-BA-BDE121211 Bedienungsanleitung...
-
Seite 25: Menüpunkt „Einstellungen
SMA Solar Technology AG 8 Menüpunkt „Einstellungen“ Menüpunkt „Einstellungen“ 8.1 Helligkeit anpassen Je nach Raumbeleuchtung kann das Display zu hell oder zu dunkel sein. Passen Sie in diesem Fall die Helligkeit des Sunny View an. > Einstellungen > Allgemein > Anzeige wählen. 2. Schieberegler für Helligkeit nach rechts oder links schieben, bis die gewünschte Helligkeit erreicht ist. -
Seite 26: Skalierung Des Tagesdiagramms Einstellen
8 Menüpunkt „Einstellungen“ SMA Solar Technology AG 8.3 Skalierung des Tagesdiagramms einstellen Sie können die Anzeige des Tagesdiagramms statisch oder dynamisch skalieren lassen. Bei der statischen Skalierung lässt sich das Diagramm auf einen einstellbaren Maximalwert, z. B. der maximalen Leistung Ihrer Anlage, skalieren. Bei der dynamischen Skalierung orientiert sich die Skala am Maximalwert der Messwerte. -
Seite 27: Sunny View Identifizieren
SMA Solar Technology AG 8 Menüpunkt „Einstellungen“ 8.6 Sunny View identifizieren > Einstellungen > Allgemein > Information wählen. ☑ Eine Liste mit folgende Angaben erscheint: – „Seriennummer“ – „Firmware-Version“ – „Hardware“ – „Bluetooth Version“ – „WLAN-Mac-ID“ 2. Um zum Menü zurückzukehren, wählen. 8.7 Sprache einstellen > Einstellungen > Allgemein > International > Sprache wählen. 2. Gewünschte Sprache wählen. -
Seite 28: Neue Anlage Suchen
8 Menüpunkt „Einstellungen“ SMA Solar Technology AG > Einstellungen > Allgemein > Datum & Zeit wählen. 2. Im Bereich „Zeitzone“ die gewünschte Zeitzone wählen. 3. Im Bereich „Datum“ das Datum wählen. 4. Datum mit [+] und [ − ] einstellen. 5. [Annehmen] wählen. 6. Im Bereich „Zeit“ die Zeit wählen. -
Seite 29: Neues Gerät Hinzufügen
10. Gewünschte Dias für die Anlage wählen. 11. [Weiter] wählen. 8.11 Neues Gerät hinzufügen Wenn Sie neue Geräte in Betrieb nehmen und das Sunny View ein Gerät nicht automatisch zur Anlage hinzufügt, müssen Sie die Gerätesuche ausführen. Voraussetzungen: ☐ Die Anlage darf maximal 12 Wechselrichter besitzen. -
Seite 30: Vorhandenes Gerät Mit Neuem Gerät Ersetzen
8 Menüpunkt „Einstellungen“ SMA Solar Technology AG 8.12 Vorhandenes Gerät mit neuem Gerät ersetzen Wenn Sie bestehende Geräte mit neuen Geräten ersetzen, müssen Sie die Gerätesuche im Sunny View ausführen. Voraussetzung: ☐ Das neue Gerät muss die gleiche NetID haben wie alle anderen Geräte der Anlage (siehe Anleitung des Bluetooth Geräts). -
Seite 31: Anlagenpasswort Ändern
SMA Solar Technology AG 8 Menüpunkt „Einstellungen“ 8.14 Anlagenpasswort ändern Das Anlagenpasswort gilt für alle Geräte der Anlage und schützt vor unberechtigten Zugriffen. Das Anlagenpasswort kann bis zu 12 Zeichen beinhalten. Das Passwort kann aus den Zeichen A … Z, a … z, 0 … 9, ? , _ , ! und - bestehen. -
Seite 32: Verbundene Geräte Anzeigen
☑ Sunny View zeigt Typ, Seriennummer und Software-Version des Geräts an. 8.18 WLAN‑Verbindung einrichten Die WLAN‑Verbindung stellt über einen Router eine drahtlose Verbindung mit dem Internet her. Sie können das Intervall einstellen, wie oft das Sunny View die Online-Daten aktualisiert. Die WLAN‑Verbindung ist werkseitig deaktiviert. Anforderungen an den Router: ☐... -
Seite 33: Bluetooth Verbindung Prüfen Und Einrichten
8.19 Bluetooth Verbindung prüfen und einrichten Die Verbindung des Sunny View mit Ihrer Anlage erfolgt über Bluetooth. Sie können die Qualität der Bluetooth Verbindung und die NetID prüfen und einstellen, wie oft das Sunny View Anlagendaten aktualisiert. > Einstellungen > Drahtlos wählen. ☑ Die Qualität der Bluetooth Verbindung und die NetID werden angezeigt. -
Seite 34: Online-Daten Einrichten
8.22 PV‑Visualisierung auswählen Sunny View zeigt ausschließlich Dias in der Diashow, die Sie ausgewählt haben. Bei einigen Dias müssen Sie zusätzliche Informationen über Eingabefelder, Auswahlfelder und Schieberegler einstellen. Weitere Informationen erhalten Sie über das Info-Symbol. Eine Übersicht über die Dias finden Sie im Kapitel „Anlagendaten“... -
Seite 35: Demo-Modus Aktivieren
Der Demo-Modus simuliert den Betrieb mit einer Anlage. Damit lässt sich der Betrieb des Sunny View veranschaulichen. Das Sunny View simuliert eine Anlage mit einer Leistung von 4,5 kWp. Wenn die Ländereinstellung auf Japan gesetzt ist, simuliert das Sunny View zusätzlich ein SMA CT Meter. -
Seite 36: Wartung Und Pflege
9 Wartung und Pflege SMA Solar Technology AG Wartung und Pflege 9.1 SDHC-Karte sicher entfernen Entfernen Sie die SDHC-Karte immer nach folgendem Vorgehen. Beschädigung der SDHC-Karte Wenn die SDHC-Karte während des Beschreibens entfernt wird, kann die SDHC-Karte beschädigt werden und Daten können verloren gehen. -
Seite 37: Werkseinstellungen Wiederherstellen
Einstellungen auf die SDHC-Karte. Damit lassen sich beim Austausch des Sunny View oder nach dem Herstellen der Werkseinstellungen alle Daten wiederherstellen. Sie können Sicherungskopien automatisch oder manuell erstellen. Bei der automatischen Sicherungskopie erstellt das Sunny View in regelmäßigen Abständen automatisch eine Sicherungskopie. Voraussetzung: ☐... -
Seite 38: Daten Des Sunny View Aus Sicherungskopie Wiederherstellen
Auf der SDHC-Karte ist nicht genügend Speicherplatz vorhanden oder es ist keine SDHC-Karte eingelegt. • SDHC-Karte mit ausreichend Speicherplatz einlegen. • [Wiederholen] wählen. 9.5 Daten des Sunny View aus Sicherungskopie wiederherstellen Überschreiben von Anlagendaten und Einstellungen Beim Wiederherstellen einer Sicherungskopie werden alle Anlagendaten und Einstellungen überschrieben. -
Seite 39: Außerbetriebnahme
• Steckernetzteil aus dem Sunny View und der Steckdose ziehen. 10.2 Sunny View entsorgen • Um Sunny View zu entsorgen, die geltenden Entsorgungsvorschriften beachten. • Um Sunny View von SMA Solar Technology AG entsorgen zu lassen, Sunny View auf eigene Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology AG zurücksenden. Bedienungsanleitung... -
Seite 40: Fehlersuche
11 Fehlersuche SMA Solar Technology AG 11 Fehlersuche Problem Ursache Sunny View listet nicht die In Ihrer Anlage ist kein Gerät in Funkreichweite des Sunny View. NetID Ihrer Anlage auf. Abhilfe: • Abstand zwischen Sunny View und Gerät der Anlage verringern. Geräte Ihrer Anlage sind nicht in Betrieb. - Seite 41 SMA Solar Technology AG 11 Fehlersuche Problem Ursache Wechselrichter mit nachgerüstetem SMA Bluetooth Piggy‑Back (wenn vorhanden) schalten sich nachts ab. Deshalb kann Sunny View nachts keine Verbindung zu diesen Wechselrichtern aufbauen. Abhilfe: • Sobald sich die Wechselrichter am Morgen einschalten, kann das Sunny View zu diesen Wechselrichtern eine Verbindung aufbauen.
- Seite 42 11 Fehlersuche SMA Solar Technology AG Problem Ursache Alarmton ist zu hören. Bei einem Wechselrichter ist ein Fehler aufgetreten. Abhilfe: • Details zu dem Fehler aufrufen. • Installateur kontaktieren: Ereignismeldung und Seriennummer des Wechselrichters mitteilen, bei dem das Ereignis vorliegt.
- Seite 43 SMA Solar Technology AG 11 Fehlersuche Problem Ursache Es werden keine Online‑Daten WLAN Verbindung ist nicht aktiv. oder nicht alle Online‑Daten Abhilfe: angezeigt. • Sicherstellen, dass Router eingeschaltet ist. • Sicherstellen, dass der Router DHCP unterstützt. • Sicherstellen, dass am Router DHCP aktiviert ist.
- Seite 44 11 Fehlersuche SMA Solar Technology AG Problem Ursache Die „Home“‑Dias wechseln Nur ein Dia ist aktiviert. nicht. Abhilfe: • Weitere Dias zur Anzeige wählen (siehe Kapitel 8.22 „PV‑Visualisierung auswählen“, Seite 34). Demo-Modus lässt sich nicht Der Demo-Modus funktioniert nur, wenn das Sunny View nicht mit aktivieren.
-
Seite 45: Technische Daten
SMA Solar Technology AG 12 Technische Daten 12 Technische Daten Mechanische Größen Breite x Höhe x Tiefe ohne Standfuß 151,9 mm x 109 mm x 23,5 mm Breite x Höhe x Tiefe mit Standfuß 151,9 mm x 109 mm x 25,5 mm Gewicht ohne Standfuß 245 g Gewicht mit Standfuß 293 g Spannungsversorgung Spannungsversorgung Steckernetzteil Eingangsspannung 90 V … 240 V AC, 50 Hz/ 60 Hz Leistungsaufnahme typisch 3,75 W Leistungsaufnahme maximal 8 W... -
Seite 46: Ausstattung
12 Technische Daten SMA Solar Technology AG Ausstattung Display LC-Display Auflösung 480 px x 800 px Bedienung Touchscreen Speicher Ringspeicher* Speichervolumen intern für Anlagendaten 16 MB SDHC-Karte Typ microSD Minimales Speichervolumen der SDHC‑Karte 512 MB Empfohlenes maximales Speichervolumen der 8 GB SDHC-Karte Mindest-Datenvolumen in Abhängigkeit vom Tageserträge: 90 Tage... -
Seite 47: Kontakt
SMA Solar Technology AG 13 Kontakt 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Hardware-Version des Sunny View • Firmware-Version des Sunny View • Hardware- und Firmware-Version des SMA CT Meter (wenn vorhanden) •... -
Seite 48: Konformitätserklärung
Sie bei der SMA Service Line anfragen. Copyright-Vermerke sind im Source Code hinterlegt. Des Weiteren verwendet das Sunny View die Apache License 2.0 mit der Android Version 2.2 (API Level 8 Rev. 2). Eine Kopie der Apache License 2.0 finden Sie auf der beigefügten CD. - Seite 49 Marken durch die SMA Solar Technology AG erfolgt unter Lizenz. SMA Solar Technology AG Sonnenallee 1 34266 Niestetal Deutschland Tel. +49 561 9522-0 Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de © 2004 bis 2012 SMA Solar Technology AG. Alle Rechte vorbehalten. Bedienungsanleitung SunnyView-BA-BDE121211...
