HomeMatic HM-Sec-SC Montageanleitung Seite 7

auf dem höheren bzw. hervorstehenden Teil montiert
werden.

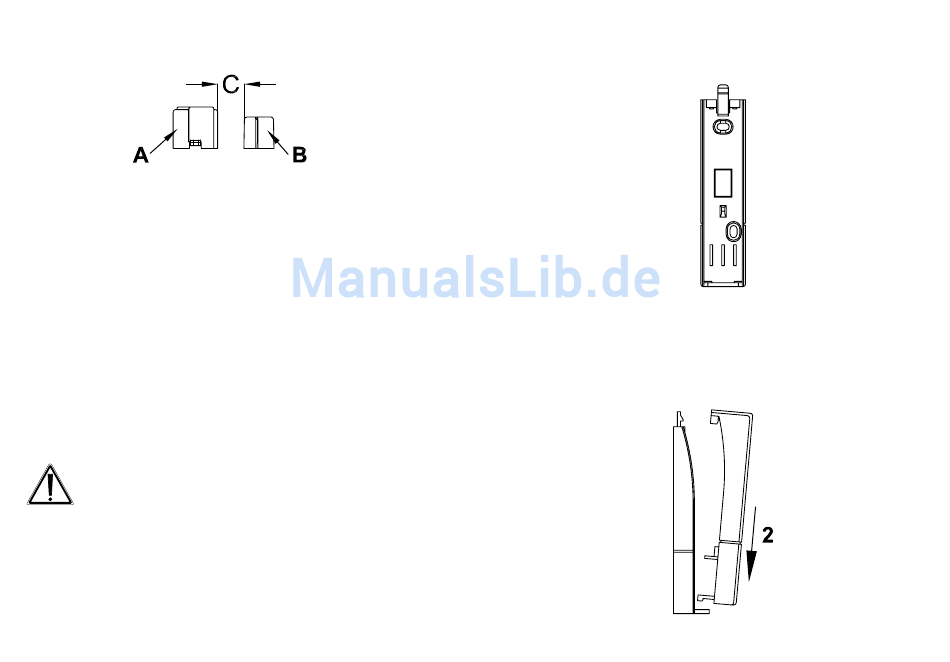

Dabei sollte im Zustand „geschlossen" der Abstand
C der beiden Einheiten 8mm nicht überschreiten.
Verwenden Sie bei Schraubmontage zum Befestigen
der Elektronikeinheit die kurzen Senkkopfschrauben
und zum Befestigen des Magneten die längeren
Linsenkopfschrauben.
Bohren Sie bei Befestigung auf harten Untergründen
mit einem 1,5 mm Bohrer vor, bei weichen Unter-
gründen ist dies nicht notwendig.
Durch diese beiden Schrauben wird jedoch
die Tür bzw. der Fensterflügel beschädigt.
Bei Mietwohnungen könnte dies zu einer Schadens-
ersatzforderung oder zum Einbehalt der Mietkaution
führen.
12
Montieren Sie den Halter für die Elektronikeinheit mit
dem Entriegelungselement nach oben.
Schieben Sie nun die Elektronikeinheit auf den
Halter, indem Sie die Einheit leicht über dem Halter
in Richtung 1 auf den Halter aufsetzen und dann bis
zum Einrasten nach unten schieben (2).
13
