Montage - HomeMatic HM-Sec-SC Montageanleitung

1 Schrauben 2,2 x 16 (4x)
2 Schrauben 2,2 x 13 (2x)
Distanzstücke zur Höhenkorrektur des Magneten
3 Distanzstück 14,5 mm
4 Distanzstück 5 mm
5 Distanzstück 3 mm
6 Magnet
7 Magnetabdeckung
8 Wandhalter
9 Elektronikeinheit

6.2 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Montage beginnen.
Sie können den Tür-Fensterkontakt alternativ mit
dem mitgelieferten doppelseitigem Klebeband oder
mit den mitgelieferten Schrauben befestigen. Durch
Montage mit doppelseitigem Klebeband entstehen
keine Beschädigungen an Türen und Fenstern. Bei
Befestigung mit doppelseitigem Klebeband können
allerdings aus Stabilitätsgründen keine zusätzlichen
Distanzstücke verwendet werden.
10

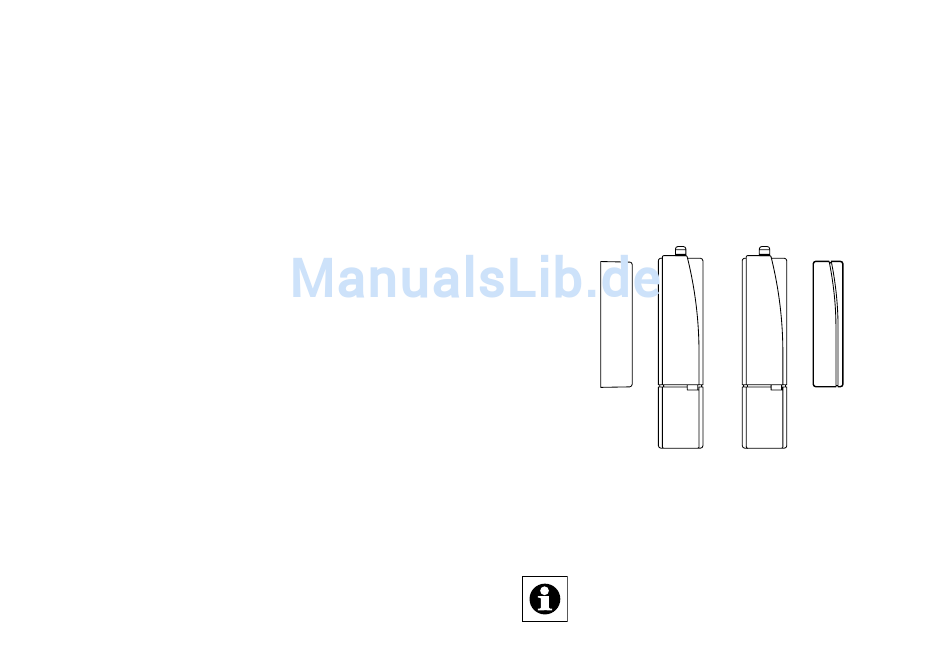

Bei der Montage wird ein Teil des Tür-Fensterkon-
taktes (Magnet oder Elektronikeinheit) auf dem
beweglichen Teil (Tür- oder Fensterflügel) mon-
tiert, der andere auf dem ortsfesten Teil (Rahmen).
Entscheiden Sie anhand der Montagegegebenheiten
welchen Teil Sie wo montieren möchten. Dabei ist
es nicht wichtig ob der Magnet rechts oder links der
Elektronikeinheit oder stehend oder liegend montiert
wird.
Die Montageebenen der beiden Einheiten (A und B)
sollten übereinstimmen! Um dies zu erreichen mon-
tieren Sie unter dem Magneten ein oder mehrere der
mitgelieferten Distanzstücke (nur Schraubmontage).
Da es nur für den Magneten Distanzstücke
gibt, muss die Elektronikeinheit grundsätzlich
