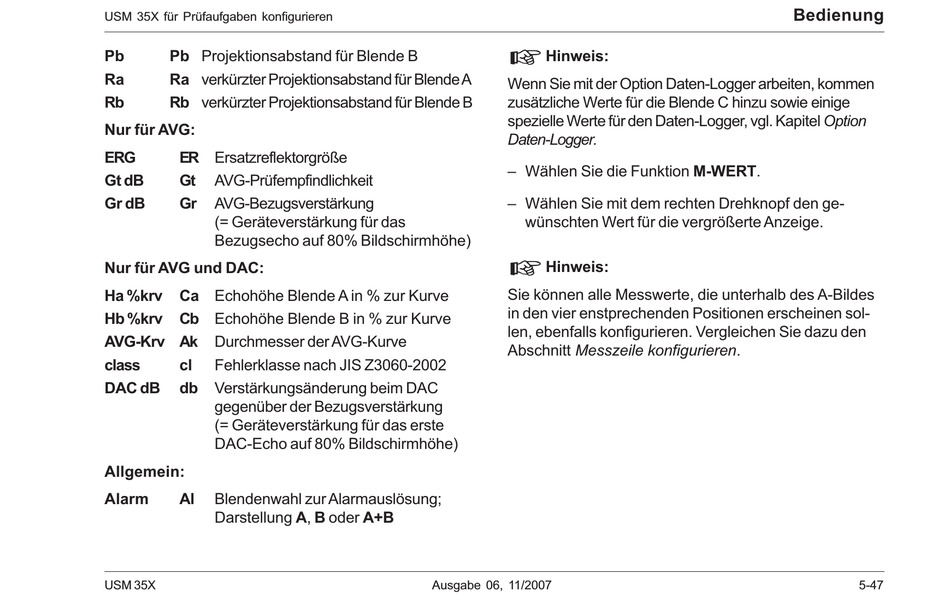

USM 35X für Prüfaufgaben konfigurieren
Pb
Pb Projektionsabstand für Blende B
Ra
Ra verkürzter Projektionsabstand für Blende A
Rb
Rb verkürzter Projektionsabstand für Blende B
Nur für AVG:
ERG
ER Ersatzreflektorgröße
Gt dB
Gt
AVG-Prüfempfindlichkeit
Gr dB
Gr
AVG-Bezugsverstärkung
(= Geräteverstärkung für das
Bezugsecho auf 80% Bildschirmhöhe)
Nur für AVG und DAC:
Ha %krv
Ca Echohöhe Blende A in % zur Kurve
Hb %krv
Cb Echohöhe Blende B in % zur Kurve
AVG-Krv Ak
Durchmesser der AVG-Kurve
class
cl
Fehlerklasse nach JIS Z3060-2002
DAC dB
db
Verstärkungsänderung beim DAC
gegenüber der Bezugsverstärkung
(= Geräteverstärkung für das erste
DAC-Echo auf 80% Bildschirmhöhe)
Allgemein:
Alarm
Al
Blendenwahl zur Alarmauslösung;
Darstellung A, B oder A+B
USM 35X
H Hinweis:
Wenn Sie mit der Option Daten-Logger arbeiten, kommen
zusätzliche Werte für die Blende C hinzu sowie einige
spezielle Werte für den Daten-Logger, vgl. Kapitel Option
Daten-Logger.
– Wählen Sie die Funktion M-WERT.
– Wählen Sie mit dem rechten Drehknopf den ge-
wünschten Wert für die vergrößerte Anzeige.
H Hinweis:
Sie können alle Messwerte, die unterhalb des A-Bildes
in den vier enstprechenden Positionen erscheinen sol-
len, ebenfalls konfigurieren. Vergleichen Sie dazu den
Abschnitt Messzeile konfigurieren.
Ausgabe 06, 11/2007
Bedienung
5-47
