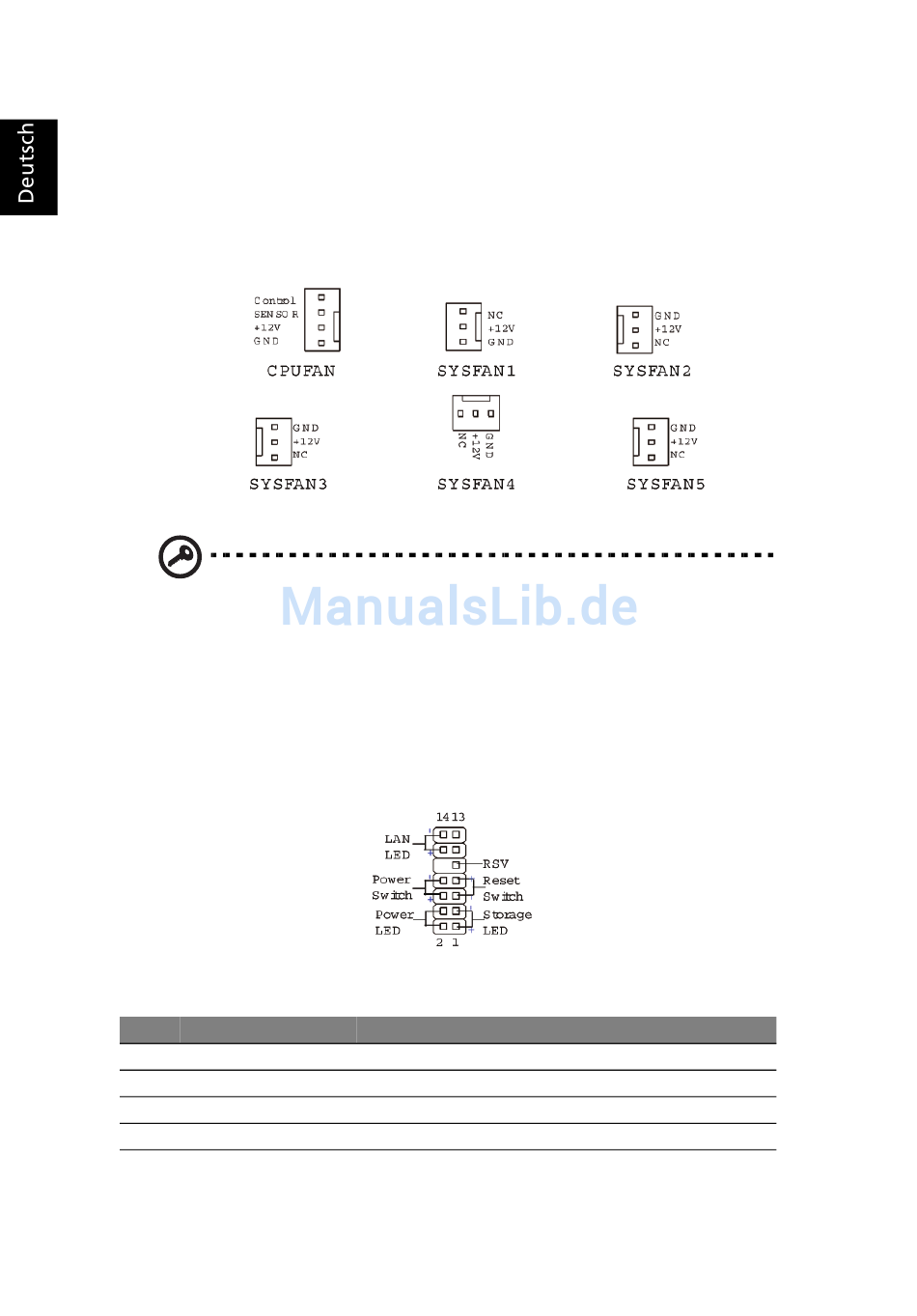

Lüfterstromanschluss
Die Lüfterstromanschlüsse (CPUFAN und SYSFAN1-5) unterstützen Lüfter mit
+12V. Wenn Sie die Kabel mit den Anschlüssen verbinden, achten Sie bitte
darauf, dass der rote Draht die stromleitende Leitung ist und mit dem
Kontaktstift "+12V" verbunden wird, während der schwarze Draht die
Erdungsleitung ist und mit dem Kontaktstift "GND" verbunden wird.
Wichtig:
CPUFAN unterstützt die Lüftersteuerung. Sie können das
Hilfsprogramm "Dual Core Center" installieren, das automatisch die
Lüfterdrehzahl nach der tatsächlichen CPU- und Systemtemperatur steuert.
Der Anschluss CPUFAN kann einen Lüfter/Kühlkörper mit sowohl 3 als auch
4 Polen aufnehmen.

Fronttafel-Anschlussleiste

Die Fronttafel-Anschlussleiste (F_PANEL1) dient zur elektrischen Verbindung
mit den Schaltern und LEDs an der Fronttafel.
Polzuweisungen der Fronttafel-Anschlussleiste F_PANEL1
POL SIGNAL
1 Storage_LED +
2 FP PWR/SLP
3 Storage_LED -
4 FP PWR/SLP
BESCHREIBUNG
Festplatten-LED Pullup
Meldungs-LED-Pullup
Festplattenaktivitäts-LED
Meldungs-LED-Pullup
