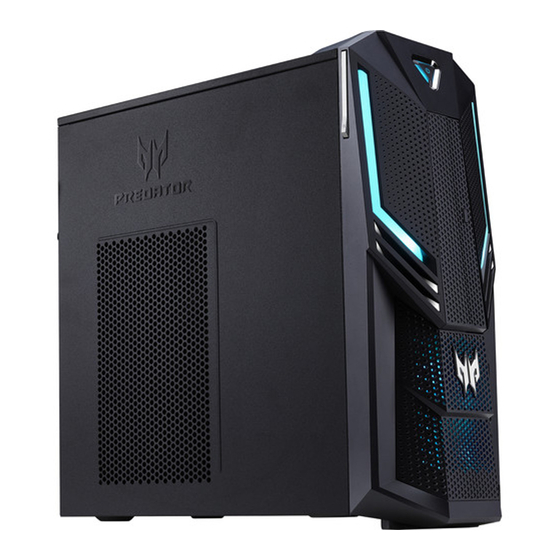

- Seite 1 Inhaltsverzeichnis - 1 Raubtier Raubtier PO3-600 PO3-600 Bedienungsanleitung...
- Seite 2 Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden. Bilder hier bereitgestellten sind nur als Referenz und können Informationen oder Funktionen enthalten, die nicht auf Ihrem Computer anwenden. Acer-Gruppe wird in diesem Handbuch nicht für technische oder redaktionelle Fehler oder Auslassungen haftbar gemacht werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis - 3 Inhaltsverzeichnis Grafikkarte ..........17 Aufrüsten Ihres Computers ....5 Das Entfernen der Grafikkarte ....17 Vorsichtsmaßnahmen bei der Installation ......5 Installieren der Grafikkarte ....20 ESD Vorsichtsmaßnahmen .......... 5 M.2 SSD Modul ......... 22 Benötigte Werkzeuge ..........5 Entfernen des M.2 SSD Modul .... -
Seite 4: Aufrüsten Ihres Computers
- Aufrüsten Ihres Computers 4 Aufrüsten Ihres Computers In diesem Abschnitt finden Sie: • Anweisungen, wie eine Hardware-Komponente ersetzen... -
Seite 5: Vorsichtsmaßnahmen Bei Der Installation
Aufrüsten Ihres Computers - 5 1. Den Computer aufrüsten Vorsichtsmaßnahmen bei der Installation Bevor Sie eine Computerkomponente installieren, empfehlen wir, dass Sie die folgenden Abschnitte zu lesen. Diese Abschnitte enthalten wichtige Vorsichtsmaßnahmen ESD zusammen mit Pre-Installation und Post-Installationsanweisungen. ESD-Schutzmaßnahmen Durch elektrostatische Entladung (ESD) kann Prozessor, Laufwerke, Erweiterungskarten und andere Komponenten beschädigen. -
Seite 6: Pre-Installationsanweisungen
- Aufrüsten Ihres Computers 6 Pre-Installationsanweisungen Beachten Sie immer die folgenden Punkte, bevor Sie eine Komponente installieren: 1. Stellen Sie sicher, dass die ODD und Kartenleser-Slot leer ist. 2. Schalten Sie den Computer ausschalten und alle Peripheriegeräte. 3. Ziehen Sie von dem Computer das Netzkabel. 4. -
Seite 7: System Verbesserung
Aufrüsten Ihres Computers - 7 System Verbesserung Das Entfernen der linken Systemabdeckung 1. Bevor Sie fortfahren, stellen Sie sicher, dass Sie Ihren Computer und alle Peripheriegeräte angeschlossen, um es ausgeschaltet. Lesen Sie die Pre- Installationsanweisungen auf Seite 6. 2. Entfernen Sie die beiden Schrauben, mit denen die Systemabdeckung am Computer befestigt ist. -
Seite 8: Installieren Der Linken Seite Systemabdeckung
- Aufrüsten Ihres Computers 8 Installieren der linken Seite Systemabdeckung 1. Richten der Abdeckung an den Seiten des Computers und schieben die Abdeckung in Richtung der Vorderseite des Computers. 2. Sichern der Abdeckung mit zwei Schrauben. 3. Beachten Sie die nach der Installation auf Seite 6. -
Seite 9: Festplatte
Aufrüsten Ihres Computers - 9 Festplatte Der Computer unterstützt die Installation von einer 3,5-Zoll-SATA-Festplatten in dem internen Festplattenkäfig. Das Entfernen der 3,5-Zoll-Festplatten 1. Führen Sie vor der Installation auf Seite 6. 2. Entfernen Sie die vier Schrauben, die die Festplattenhalterung am Computer befestigt ist. - Seite 10 - Aufrüsten Ihres Computers 10 3. Durch Drehen der HDD Halterung und wegzuziehen von der Seite des Computers (1) (2). 4. Trennen die Stromversorgungs- und Datenkabel von den Festplatten.
- Seite 11 Aufrüsten Ihres Computers - 11 5. Entfernen Sie die vier Schrauben, mit denen die Festplatten an der Halterung befestigen.
-
Seite 12: Installieren Der 3,5-Zoll-Festplatten
- Aufrüsten Ihres Computers 12 Installieren der 3,5-Zoll-Festplatten 1. Nehmen Sie die neue Festplatte aus der Verpackung. Legen Sie die neue Festplatte in die Halterung und befestigen Sie die neue Festplatte mit vier Schrauben. 3. Die Strom- und Datenleitungen auf die Festplatte. - Seite 13 Aufrüsten Ihres Computers - 13 Legen Sie die Festplattenhalterung in die Seite des Computers (1), (2) und Drehen der Halterung zu fixieren. 5. Sichern der Festplattenhalterung mit vier Schrauben. 6. Beachten Sie die nach der Installation auf Seite 6.
-
Seite 14: Erinnerung
Richtlinien zur Speicherkonfiguration DIMM4 DIMM2 DIMM3 DIMM1 • Um die Datenintegrität zu gewährleisten, verwenden Sie nur Acer zugelassenen DDR4 2400 MHz oder DDR4 2666 MHz-Speichermodule. • Speichermodule müssen mit DIMM3-Steckplatz installiert werden beginnen. • Immer Griff Speichermodule an den Rändern. -
Seite 15: Entfernen Eines Speichermoduls
Aufrüsten Ihres Computers - 15 Entfernen eines Speichermoduls 1. Führen Sie vor der Installation auf Seite 6. 2. Drücken nach außen die Halteklammern auf beiden Seiten des DIMM Schlitz nach außen das Speichermodul freizugeben (1). 3. vorsichtig das Speichermodul nach oben ziehen sie aus dem DIMM-Steckplatz zu entfernen (2). -
Seite 16: Installieren Eines Speichermoduls
- Aufrüsten Ihres Computers 16 Installieren eines Speichermoduls Hinweis DIMM-Steckplatz auf dem Mainboard dürfen nur in bestimmten Konfigurationen installiert werden. Zahlen neben DIMM-Slots entsprechen Installationsreihenfolge. Achten Sie darauf, das Speichermodul in DIMM1-Steckplatz durch DIMM2 Schlitz gefolgt zu installieren. einen leeren Steckplatz DIMM 1. Wählen. 2. -
Seite 17: Grafikkarte
Aufrüsten Ihres Computers - 17 Grafikkarte Der Computer ist mit einer oder zwei Grafikkarten in den PCIe x16-Steckplatz installiert. Die Detail-Konfiguration wird durch verschiedene Modelle unterschieden werden. Das Entfernen der Grafikkarte 1. Führen Sie vor der Installation auf Seite 6. 2. - Seite 18 - Aufrüsten Ihres Computers 18 5. Das Drehen des Verriegelungshalterung und Grafikplatine Haltemodul freizugeben. 6. Lassen Sie die Verriegelung, die die Grafikkarte auf dem Mainboard befestigt ist.
- Seite 19 Aufrüsten Ihres Computers - 19 7. Trennen der Grafikkarte aus dem PCIe x16-Slot.
-
Seite 20: Installieren Der Grafikkarte
- Aufrüsten Ihres Computers 20 Installieren der Grafikkarte 1. Nehmen Sie die neue Grafikkarte aus der Verpackung. Setzen Sie die Grafikkarten in den PCIe x16-Steckplatz und schieben Sie es, bis es einrastet. [Anmerkung] Für Grafikkarte ersetzen / aktualisieren Sie bitte die Spezifikation der Grafikkarte und Netzteil zuerst, um funktionieren könnte die Grafikkarte und die Stromversorgung überprüfen, um sicherzustellen. - Seite 21 Aufrüsten Ihres Computers - 21 4. Befestigen Sie die Grafikkarte mit Schrauben. 5. Schließen Sie die Stromkabel an die Grafikkarten. 6. Setzen Sie die 3,5-Zoll-Festplatten. Siehe Installation der 3,5-Zoll-Festplatten. 7. Beachten Sie die nach der Installation auf Seite 6.
-
Seite 22: M.2 Ssd-Modul
- Aufrüsten Ihres Computers 22 M.2 SSD-Modul Der Computer enthält ein M.2 SSD-Modul in der installierten M.2 PCIe-Steckplatz. Entfernen des M.2 SSD-Modul 1. Führen Sie vor der Installation auf Seite 6. 2. Entfernen Sie die 3,5-Zoll-Festplatten. Siehe Entfernen der 3,5-Zoll-Festplatten. 3. - Seite 23 Aufrüsten Ihres Computers - 23 Frontblende Haken 5. Lösen und Drehen von dem Computer aus. 6. Entfernen Sie die Schrauben und lösen ODD Unterstützung von Computern aus.
- Seite 24 - Aufrüsten Ihres Computers 24 7. Die Schrauben, die den M.2 SSD-Modul aus der Hauptplatine befestigt ist. 8. Nehmen Sie das M.2 SSD-Modul aus dem Mainboard.
-
Seite 25: Installieren Des M.2 Ssd-Modul
Aufrüsten Ihres Computers - 25 Installieren des M.2 SSD-Modul 1. Nehmen Sie den neuen M.2 SSD-Modul aus der Verpackung. Legen Sie das M.2 SSD-Modul in den Steckplatz, in dem Mainboard. 3. Das M.2 SSD-Modul und Mainboard mit Schrauben. - Seite 26 - Aufrüsten Ihres Computers 26 Legen Sie die ODD Unterstützung an den Computer und sichern die Schrauben an. 5. Richten der Frontblende Haken an den Seiten des Computers und Drehen desselben, bis sie an ihrem Platz auf dem Computer.
- Seite 27 Aufrüsten Ihres Computers - 27 Legen Sie die ODD-Modul an den Computer und drücken Sie ihn, bis er einrastet 7. Schließen des Stromversorgungs- und Datenkabel von den ODD-Laufwerken. 8. Ersetzen die 3,5-Zoll-Festplatten. Siehe Installation der 3,5-Zoll-Festplatten. 9. Beachten Sie die nach der Installation auf Seite 6.
- Seite 28 - PredatorSense 28 PredatorSense In diesem Abschnitt finden Sie: • Einführung in das PredatorSense Dienstprogramm • Wie verwenden PredatorSense...
-
Seite 29: Predatorsense
PredatorSense - 29 2 PREDATORSENSE PredatorSense (DT) ist ein proprietäres Dienstprogramm Acer die Benutzererfahrung von Gaming Produkten auf Microsoft Windows 10 zu verbessern. Die zentrale Idee dieses Dienstprogramm ist eine Benutzeroberfläche zur Verfügung zu stellen leicht Lüftergeschwindigkeit zu steuern und auch Informationsanzeigesystem. - Seite 30 Erweiterte Einstellungen Steuerung für Einheiten der Temperatur sorgen Während Benutzer starten UI erstes Mal nach einem Neustart / boot während Netzwerk verfügbar ist, wird UI starten Acer Web-Service zu überprüfen. Wenn es irgendein neues Live-Update Update für PredatorSense, wird PredatorSense herunterladen (leise) und installiert (nicht...
