Bentrup TC 2010 Bedienungsanleitung Seite 6

Werteabfrage
(alle TC2010 Modelle)
Über die Taste X können die aktuellen Prozess-
werte und der Zustand der Schalt- und Analog-
ausgänge (falls vorhanden) abgefragt werden.

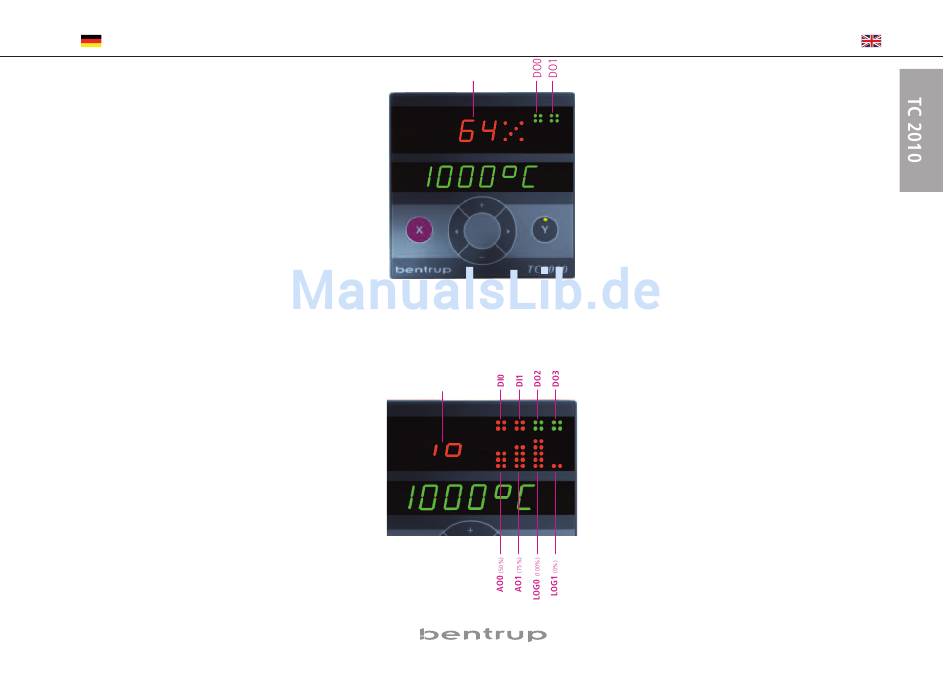

In der Prozesswerteanzeige (2) erscheint der
Heiz/Kühlwert (in %) und der Zustand (AN/AUS)
der Schaltausgänge DO0 und DO1
Falls der TC2010 mit Ein/Ausgabeoptionen be-
stückt ist, wird der Zustand durch erneutes Betä-
tigen der Taste X dargestellt (Display (2) "io").
Der Status der Digitaleingänge DI0
scheint ebenso wir der Schaltzustand von
und DO3 oben in der Matrixanzeige (Bild B).
Der aktuelle Ausgangswert von
(z.B. 4-20mA) als Balken dargestellt. Wenn
und LOG1 für Stetigausgabe konfiguriert sind (z.B.
bei Solid-State-Relais-Ansteuerung), wird der Aus-
gangswert ebenso als Balken dargestellt, andern-
falls als roter Leuchtblock unterhalb DO2/DO3.
operating instructions bentrup TC20xx V2.0
(Bild A).
2
und DI1 er-
DO2
AO0 und AO1
LOG0
(B)
2
Calling up Process Values
(all TC2010 Models)
Press key X
status of the switching and analogue outputs (if
available).
Process display (2) reads the current heating/coo-
ling (as %). The ON/OFF status of the control out-
puts DO0
(fig. A).
(A)
If your TC2010 is fitted with IO options press
X to show current status (display (2) reads "io").
The status of the digital inputs
shown as well as the current state of the switching
outputs
Current signal output of
20mA) is shown as indicating bar. If
LOG1 are configured for continuous control (e.g.
when driving Solid-State-Relays) the output value
is shown also as indicating bar; otherwise as ordi-
nary block indicator below DO2/DO3.
to call up current process values and
and DO1 are indicated in the matrix
DI0 and
DO2 and DO3 (fig. B).
AO0 and AO1
LOG0
key
DI1 is
(e.g. 4-
and
